THINKTOOL Expert 391 – Máy Chẩn Đoán AI Thế Hệ Mới Cho Gara Ô Tô Chuyên Nghiệp

1. THINKTOOL Expert 391 là gì?

THINKTOOL Expert 391 là máy chẩn đoán ô tô chuyên nghiệp thế hệ mới của THINKCAR, được phát triển cho gara và kỹ thuật viên cần chẩn đoán sâu, coding, lập trình online, kiểm tra chủ động và hỗ trợ từ xa trên nhiều dòng xe hiện đại. Thiết bị sử dụng hệ điều hành TCOS, hỗ trợ chẩn đoán toàn hệ thống và có khả năng mở rộng thêm các gói xe điện, hybrid và xe hạng nặng.

Khác với những máy đọc lỗi cơ bản chỉ phục vụ nhu cầu đọc DTC và xóa lỗi, THINKTOOL Expert 391 được định vị như một nền tảng chẩn đoán dành cho gara hiện đại, nơi kỹ thuật viên cần kết hợp nhiều nguồn dữ liệu để đi đến nguyên nhân gốc của pan bệnh.

Thiết bị cho phép kỹ thuật viên khai thác đồng thời:

• DTC.
• Live Data.
• Active Test.
• Chẩn đoán toàn hệ thống.
• Coding.
• Lập trình online.
• Các chức năng bảo dưỡng.
• Remote Diagnostic.
• Các chuẩn giao tiếp CAN FD, DoIP và J2534.
• Những module mở rộng thuộc hệ sinh thái THINKCAR.

Theo thông tin sản phẩm, THINKTOOL Expert 391 hỗ trợ hơn 120 dòng xe du lịch, có thể mở rộng thêm gói EV cho hơn 70 dòng xe điện và gói HML cho hơn 150 dòng xe hạng nặng.

Đây là lý do thiết bị phù hợp với những gara đang muốn chuyển từ mô hình “đọc lỗi – xóa lỗi” sang quy trình “đọc dữ liệu – phân tích – kiểm tra – xác minh – sửa chữa – lập trình” chuyên nghiệp hơn.

Hình 1: Máy chẩn đoán đa năng thông minh cao cấp Thinktool Expert 391

2. Vì sao THINKTOOL Expert 391 phù hợp với gara thời đại mới?

Xe hiện đại ngày càng phụ thuộc vào phần mềm, mạng truyền thông và nhiều hộp điều khiển điện tử, vì vậy một máy chẩn đoán tốt không thể chỉ dừng lại ở việc đọc mã lỗi.

Một chiếc xe đời mới có thể đồng thời sử dụng:

• ECU động cơ.
• ECU hộp số.
• ABS/ESC.
• BCM.
• SRS.
• EPS.
• ADAS.
• Hệ thống điều hòa.
• Gateway.
• Hệ thống chìa khóa.
• Các module điều khiển thân xe.
• Hệ thống pin trên EV hoặc hybrid.

Khi một hệ thống gặp sự cố, lỗi có thể lan sang nhiều module khác thông qua mạng CAN. Nếu kỹ thuật viên chỉ đọc một mã lỗi tại một ECU riêng lẻ, việc kết luận có thể thiếu dữ liệu và dẫn đến thay thử linh kiện.

THINKTOOL Expert 391 giải quyết bài toán này bằng khả năng chẩn đoán toàn hệ thống, xem Live Data, thực hiện Active Test, Coding và Programming trên các phương tiện tương thích.

Đây là nền tảng phù hợp với gara đang sửa:

• Xe châu Âu.
• Xe châu Á.
• Xe Mỹ.
• Xe đời mới sử dụng CAN FD.
• Xe sử dụng DoIP.
• Xe có nhiều module điện tử.
• Xe cần Coding hoặc Programming.
• Xe cần chẩn đoán từ xa.
• Xe điện và hybrid khi mở rộng gói EV.
• Xe tải khi bổ sung gói HML.

Hình 2: Nhận diện tự động thông số hầu hết các dòng xe hiện nay trên Thinktool Expert 391

3. Hệ điều hành TCOS – nền tảng được tối ưu cho chẩn đoán ô tô

Một trong những điểm khác biệt đáng chú ý của THINKTOOL Expert 391 là hệ điều hành TCOS do THINKCAR phát triển cho môi trường chẩn đoán chuyên nghiệp.

Theo nội dung sản phẩm, TCOS giúp sắp xếp các chức năng như:

• Intelligent Diagnosis.
• System Scan.
• System Selection.
• Special Function.
• Software Update.
• Remote Diagnostic.
• Các module mở rộng.

theo bố cục rõ ràng, giúp kỹ thuật viên thao tác nhanh hơn khi làm việc tại gara.

Trong thực tế sửa chữa, giao diện không phải yếu tố mang tính trang trí. Một thiết bị có menu logic giúp giảm đáng kể thời gian tìm tính năng, đặc biệt trong những ca xe có hàng chục ECU.

TCOS hướng tới việc giảm thao tác dư thừa và giúp kỹ thuật viên truy cập nhanh các công cụ chẩn đoán thường dùng.

Điều này đặc biệt hữu ích khi:

• Gara có nhiều xe chờ xử lý.
• Kỹ thuật viên cần scan nhanh tình trạng xe.
• Xe có nhiều hệ thống.
• Cần chuyển liên tục giữa Live Data, DTC và Active Test.
• Cần sử dụng chức năng đặc biệt hoặc lập trình.

Hình 3: Xem dữ liệu động thông số hiện hành của xe trực tiếp trên máy chẩn đoán Thinktool Expert 391

4. Chẩn đoán toàn hệ thống – nền tảng cho mọi ca sửa chữa

THINKTOOL Expert 391 hỗ trợ Full System Diagnosis, cho phép kỹ thuật viên quét và truy cập nhiều module điện tử trên xe thay vì chỉ kiểm tra động cơ.

Các hệ thống thường gặp có thể bao gồm:

• Engine.
• Transmission.
• ABS.
• SRS.
• BCM.
• EPS.
• HVAC.
• EPB.
• Hệ thống an toàn.
• Hệ thống thân xe.
• Các module điều khiển khác tùy dòng xe.

Vì sao Full System Scan quan trọng?

Một mã lỗi hiếm khi tồn tại hoàn toàn độc lập trên xe hiện đại.

Ví dụ:

Một lỗi điện áp thấp có thể khiến:

• Engine ECU báo lỗi.
• ABS báo lỗi.
• Steering báo lỗi.
• BCM báo mất giao tiếp.
• Hộp số lưu DTC.

Nếu kỹ thuật viên chỉ kiểm tra từng module riêng lẻ, rất dễ kết luận rằng xe đang có nhiều hư hỏng độc lập.

Trong khi đó, quét toàn hệ thống cho phép nhìn bức tranh tổng thể trước khi đi sâu vào nguyên nhân.

Đây là cách tiếp cận giúp giảm sửa chữa cảm tính và tăng khả năng tìm được nguyên nhân gốc.

Hình 4: Chẩn đoán toàn hệ thống thông qua cấu trúc hệ thống sơ đồ cây trên Thinktool Expert 391

5. Đọc và xóa DTC trên THINKTOOL Expert 391

Đọc mã lỗi DTC là bước đầu tiên trong quá trình chẩn đoán, nhưng THINKTOOL Expert 391 được thiết kế để giúp kỹ thuật viên đi xa hơn bước này.

Thiết bị cho phép:

• Đọc DTC.
• Xóa DTC.
• Xem trạng thái lỗi.
• Kiểm tra nhiều ECU.
• Kết hợp DTC với Live Data.
• Thực hiện Active Test.
• Xác minh lại sau sửa chữa.

Điểm quan trọng nhất là không nên đọc DTC rồi thay ngay linh kiện được nhắc tới trong mã lỗi.

Ví dụ, lỗi tín hiệu cảm biến có thể xuất phát từ:

• Cảm biến.
• Dây tín hiệu.
• Nguồn 5V.
• Mass.
• Giắc cắm.
• ECU.
• Hoặc điều kiện vận hành bất thường.

THINKTOOL Expert 391 cung cấp thêm Live Data và Active Test để kỹ thuật viên có đủ dữ liệu hơn trước khi đưa ra quyết định.

Hình 5: 42 chức năng reset bào dưỡng trên dòng máy chẩn đoán Thinktool Expert 391

6. Live Data – nhìn thấy hệ thống đang vận hành như thế nào

Live Data giúp kỹ thuật viên xem trực tiếp các thông số đang được ECU ghi nhận trong thời gian thực. THINKTOOL Expert 391 hỗ trợ theo dõi dữ liệu động của nhiều hệ thống tùy theo dòng xe và ECU.

Một số dữ liệu kỹ thuật viên thường cần theo dõi có thể gồm:

• Điện áp cảm biến.
• Nhiệt độ nước làm mát.
• Áp suất nhiên liệu.
• Góc bướm ga.
• Tín hiệu bàn đạp ga.
• Tốc độ bánh xe.
• Dữ liệu hộp số.
• Trạng thái công tắc.
• Tín hiệu các module.

Giá trị của Live Data không nằm ở việc xem con số, mà nằm ở khả năng so sánh các thông số với nhau.

Ví dụ, trong chẩn đoán nhiên liệu:

Kỹ thuật viên có thể so sánh:

• Áp suất yêu cầu.
• Áp suất thực tế.
• Tốc độ động cơ.
• Trạng thái tải.
• Thời điểm lỗi xuất hiện.

Khi dữ liệu được phân tích đúng, kỹ thuật viên có thể khoanh vùng nguyên nhân nhanh hơn nhiều so với chỉ dựa vào DTC.

Hình 6: Theo dõi dữ liệu hiện hành trên máy chẩn đoán Thinktool Expert 391

7. Active Test – kiểm tra cơ cấu chấp hành trực tiếp

Active Test cho phép THINKTOOL Expert 391 gửi lệnh từ máy chẩn đoán tới ECU để kích hoạt cơ cấu chấp hành trên những hệ thống được hỗ trợ.

Theo THINKCAR Việt Nam, kỹ thuật viên có thể sử dụng chức năng này để kiểm tra những thành phần như:

• Quạt làm mát.
• Bơm.
• Van điện.
• Relay.
• Kim phun.
• Motor.
• Đèn cảnh báo.
• Các actuator khác tùy dòng xe.

Đây là một trong những chức năng quan trọng nhất với gara chuyên nghiệp.

Ví dụ thực tế

Xe báo lỗi quạt làm mát.

Thay vì:

Thấy lỗi quạt → thay quạt.

Kỹ thuật viên có thể:

1. Đọc DTC.
2. Xem nhiệt độ động cơ.
3. Dùng Active Test ra lệnh bật quạt.
4. Kiểm tra quạt có chạy không.
5. Kiểm tra nguồn và mass nếu quạt không phản hồi.

Active Test giúp biến quá trình chẩn đoán từ phỏng đoán thành kiểm tra có kiểm soát.

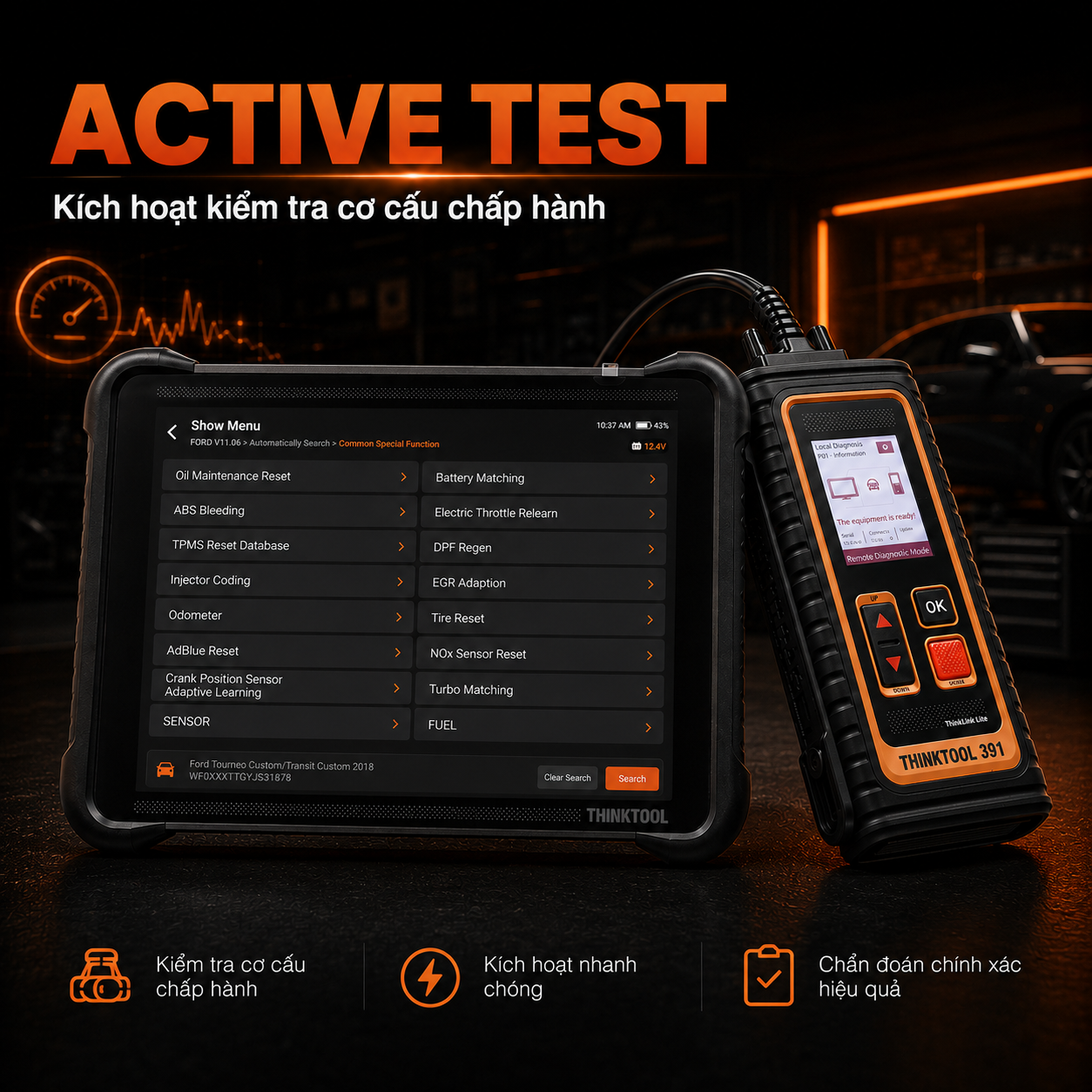

Hình 7: Kiểm tra cơ cấu chấp hành trên máy chẩn đoán Thinktool Expert 391

8. ECU Coding – tính năng quan trọng trên xe đời mới

THINKTOOL Expert 391 hỗ trợ Coding trên các hệ thống tương thích, giúp kỹ thuật viên thực hiện những công việc liên quan đến cấu hình và thiết lập module điện tử.

ECU Coding thường được sử dụng khi:

• Thay ECU.
• Thay BCM.
• Thay module.
• Thay cụm điều khiển.
• Kích hoạt chức năng.
• Đồng bộ cấu hình.
• Thực hiện adaptation.
• Thiết lập lại hệ thống.

Coding ngày càng quan trọng bởi nhiều linh kiện điện tử hiện đại không thể đơn giản “cắm vào là chạy”.

Sau khi thay module, xe có thể cần:

• Gán cấu hình.
• Adaptation.
• Matching.
• Coding.
• Reset hoặc learning.

Vì vậy, gara làm xe đời mới cần máy chẩn đoán có khả năng đi sâu hơn việc đọc lỗi.

Hình 8: Coding ECU online và offline trên máy chẩn đoán Thinktool Expert 391

9. Online Programming – bước nâng cấp lớn cho gara

Một trong những tính năng nổi bật nhất của THINKTOOL Expert 391 là khả năng Online Programming trên nhiều thương hiệu được hỗ trợ.

Theo tài liệu sản phẩm, thiết bị được giới thiệu hỗ trợ lập trình online cho các thương hiệu như:

• Audi.
• BMW.
• Hyundai.
• Jaguar.
• Kia.
• Land Rover.
• Mercedes-Benz.
• Nissan.
• Porsche.
• Renault.
• SEAT.
• Skoda.
• Subaru.
• Volkswagen.
• SAIC MG.
• Maxus.
• Trumpchi.
• Sprinter.
• Honda.

và có thể tiếp tục mở rộng theo phiên bản phần mềm.

Online Programming được dùng khi nào?

Tùy hãng và ECU, kỹ thuật viên có thể cần Programming khi:

• Thay module.
• Cập nhật firmware.
• Nạp lại phần mềm ECU.
• Đồng bộ hệ thống.
• Sửa lỗi phần mềm.
• Thực hiện quy trình do nhà sản xuất yêu cầu.

Đây là nhóm công việc có giá trị dịch vụ cao hơn nhiều so với đọc lỗi thông thường.

Hình 8: Lập trình ECU trên máy chẩn đoán Thinktool Expert 391

10. Coding và Programming khác nhau như thế nào?

Coding và Programming thường bị nhầm là một, nhưng thực tế là hai nhóm công việc khác nhau.

Coding

Coding chủ yếu liên quan đến cấu hình những chức năng mà module đã có sẵn.

Ví dụ:

• Gán option.
• Kích hoạt chức năng.
• Đồng bộ cấu hình.
• Coding sau thay hộp.

Programming

Programming đi sâu hơn vào firmware hoặc phần mềm ECU.

Ví dụ:

• Flash ECU.
• Update firmware.
• Reprogram module.
• Cập nhật phần mềm.

Một máy có cả Coding và Online Programming mang lại phạm vi xử lý rộng hơn đáng kể cho gara chuyên xe đời mới.

Tuy nhiên, khả năng Programming trên THINKTOOL Expert 391 còn phụ thuộc từng hãng, model, tài khoản, máy chủ, phần mềm và điều kiện kỹ thuật.

11. THINKLINK Lite – VCI hỗ trợ CAN FD, DoIP và J2534

THINKTOOL Expert 391 đi kèm THINKLINK Lite VCI, hỗ trợ CAN 2.0, CAN FD, DoIP và J2534. Đây là những giao thức rất quan trọng khi chẩn đoán xe đời mới.

CAN FD

CAN FD cho phép truyền dữ liệu nhanh và nhiều hơn CAN truyền thống, ngày càng xuất hiện trên các nền tảng xe mới.

DoIP

DoIP là chẩn đoán qua nền tảng Ethernet/IP, được nhiều hãng xe hiện đại sử dụng.

J2534

J2534 là tiêu chuẩn Pass-Thru quan trọng trong một số quy trình:

• Programming.
• Reflashing.
• Update ECU.
• Phần mềm OEM.

Việc THINKLINK Lite hỗ trợ cả ba chuẩn giúp THINKTOOL Expert 391 có khả năng tiếp cận tốt hơn với các kiến trúc điện tử mới.

Hình 9: VCI hỗ trợ đã dạng kết nối các dòng xe trên máy chẩn đoán Thinktool Expert 391

12. Remote Diagnostic – chẩn đoán và hỗ trợ kỹ thuật từ xa

THINKTOOL Expert 391 hỗ trợ Dual Video Remote Diagnostics, cho phép gara kết nối với kỹ thuật viên hoặc chuyên gia qua đường truyền dữ liệu từ xa.

Theo thông tin sản phẩm, Remote Diagnostic có thể phục vụ những công việc như:

• Chẩn đoán.
• Programming.
• Matching chống trộm.
• ADAS.
• Troubleshooting.

Giá trị của Remote Diagnostic với gara

Không phải pan bệnh nào cũng xuất hiện thường xuyên.

Một gara có thể gặp:

• Xe châu Âu hiếm.
• Lỗi CAN phức tạp.
• Programming module.
• Hệ thống chống trộm.
• ADAS.
• Xe không nhận ECU.

Nếu không có kinh nghiệm với dòng xe đó, kỹ thuật viên có thể mất hàng giờ hoặc hàng ngày để tìm hướng xử lý.

Remote Diagnostic giúp gara kết nối với người có kinh nghiệm mà không nhất thiết phải đưa xe sang nơi khác.

Đây là một trong những tính năng rất đáng chú ý của THINKTOOL Expert 391 đối với gara muốn nâng khả năng xử lý ca khó.

Hình 10: Vì sao nên mua máy chẩn đoán Thinktool Expert 391

13. 42 chức năng bảo dưỡng và Reset

THINKTOOL Expert 391 hỗ trợ 42 chức năng bảo dưỡng và reset, giúp gara xử lý nhiều công việc thường gặp sau sửa chữa.

Một số nhóm chức năng được đề cập gồm:

• Oil Reset.
• EPB.
• DPF.
• SAS.
• BMS.
• TPMS.
• Injector.
• Throttle.
• Transmission.
• AdBlue.
• EGR.
• Seat.
• Sunroof.
• Window Calibration.
• Coolant Bleeding.

và nhiều chức năng khác tùy xe.

Các chức năng reset giúp gara hoàn thành đúng quy trình sau sửa chữa.

Ví dụ:

Thay má phanh → thực hiện EPB service.
Thay ắc quy → đăng ký hoặc reset BMS.
Thay kim phun → coding hoặc learning nếu hệ thống yêu cầu.
Làm DPF → kiểm tra và reset theo đúng quy trình.

Hình 11: 42 chức năng reset bảo dưỡng

14. DPF – xử lý hệ thống khí thải Diesel

THINKTOOL Expert 391 hỗ trợ các chức năng liên quan DPF trên những phương tiện tương thích.

DPF có thể gặp nhiều vấn đề như:

• Tích muội.
• Không regeneration.
• Sai tín hiệu cảm biến.
• Chênh áp bất thường.
• Nhiệt độ khí xả không đủ.
• Lỗi EGR ảnh hưởng quá trình tái tạo.

Điểm quan trọng là không nên chỉ vào menu DPF và chạy regeneration ngay.

Quy trình đúng nên là:

1. Đọc DTC.
2. Kiểm tra live data.
3. Kiểm tra chênh áp.
4. Kiểm tra nhiệt độ.
5. Xác định nguyên nhân.
6. Chỉ thực hiện regeneration khi đủ điều kiện.

Máy cung cấp công cụ, nhưng kỹ thuật viên vẫn cần quyết định dựa trên dữ liệu.

15. BMS – đăng ký và reset ắc quy

BMS Reset là chức năng quan trọng trên nhiều xe đời mới sau khi thay ắc quy.

ECU có thể lưu:

• Tuổi ắc quy.
• Trạng thái sạc.
• Chu kỳ sử dụng.
• Dung lượng.
• Chiến lược sạc.

Nếu thay bình mà không đăng ký trên xe yêu cầu, hệ thống sạc có thể tiếp tục vận hành theo dữ liệu cũ.

THINKTOOL Expert 391 hỗ trợ BMS trong nhóm chức năng bảo dưỡng được công bố.

16. Injector Coding

THINKTOOL Expert 391 hỗ trợ các chức năng liên quan tới kim phun trên những dòng xe tương thích.

Coding kim phun đặc biệt quan trọng với động cơ diesel Common Rail.

Sau khi thay kim, ECU trên một số xe cần nhận:

• Mã hiệu chỉnh.
• Giá trị compensation.
• Thông tin từng injector.

Nếu bỏ qua bước này, động cơ có thể:

• Rung.
• Nổ không đều.
• Khói.
• Hao nhiên liệu.
• Hoạt động không tối ưu.

Đây là lý do máy chẩn đoán chuyên nghiệp cần có chức năng sâu hơn đọc lỗi.

17. THINKTOOL Expert 391 hỗ trợ xe điện và hybrid như thế nào?

THINKTOOL Expert 391 có thể mở rộng bằng gói EV dành cho xe điện, hybrid và phương tiện năng lượng mới.

Theo THINKCAR Việt Nam, thiết bị hỗ trợ hơn 120 dòng xe du lịch và có thể bổ sung EV Package cho hơn 70 dòng xe điện.

Khi làm EV/hybrid, gara cần quan tâm nhiều hơn tới:

• HV Battery.
• Battery Module.
• BMS.
• Nhiệt độ pin.
• Điện áp cell.
• Độ lệch cell.
• Cooling System.
• Motor control.
• Inverter.

Khả năng nâng cấp EV cho phép gara đầu tư theo từng giai đoạn thay vì phải đổi hoàn toàn thiết bị khi mở rộng sang xe điện.

18. Khả năng mở rộng xe tải và xe thương mại

THINKTOOL Expert 391 còn có thể mở rộng HML Package để phục vụ nhóm xe hạng nặng.

Theo tài liệu sản phẩm, gói HML có thể mở rộng hỗ trợ hơn 150 dòng xe hạng nặng.

Điều này phù hợp với:

• Gara đa dịch vụ.
• Xưởng vừa làm xe con vừa làm xe tải.
• Doanh nghiệp muốn mở rộng dịch vụ sau này.

Đây là lợi thế về lộ trình đầu tư: ban đầu gara dùng xe du lịch, sau đó mở rộng EV hoặc Heavy Duty khi cần.

19. Hệ sinh thái phụ kiện mở rộng của THINKTOOL Expert 391

THINKTOOL Expert 391 không phải một thiết bị đứng riêng lẻ mà nằm trong hệ sinh thái phụ kiện THINKCAR.

Theo thông tin sản phẩm, thiết bị có thể mở rộng với các module như:

• Battery Test Clamp.
• Camera nội soi.
• Oscilloscope.
• TPMS.
• PROG / Key Programmer.
• ADAS.
• Các module mở rộng khác.

Điều này cho phép gara nâng cấp theo nhu cầu.

Ví dụ lộ trình đầu tư

Giai đoạn 1:

• Chẩn đoán.
• Live Data.
• Active Test.
• Coding.
• Programming.

Giai đoạn 2:

• Oscilloscope.
• TPMS.
• Key Programming.

Giai đoạn 3:

• ADAS.
• EV.
• Heavy Duty.

Cách đầu tư theo module giúp gara tránh phải thay máy khi mở rộng dịch vụ.

20. Cấu hình phần cứng THINKTOOL Expert 391

THINKTOOL Expert 391 sử dụng phần cứng được thiết kế đủ mạnh cho môi trường chẩn đoán chuyên nghiệp.

Các thông số này được THINKCAR Việt Nam công bố trên trang sản phẩm của THINKTOOL Expert 391.

21. Màn hình 10.1 inch có lợi gì trong chẩn đoán?

Màn hình 10.1 inch IPS giúp kỹ thuật viên dễ quan sát Live Data, báo cáo và các module hơn trong môi trường gara.

Điều này đặc biệt có giá trị khi:

• Xem nhiều PID.
• Theo dõi biểu đồ dữ liệu.
• Scan toàn hệ thống.
• Thực hiện coding.
• Theo dõi quy trình programming.
• Chẩn đoán từ xa.

Trên một thiết bị quá nhỏ, việc xem đồng thời nhiều dữ liệu có thể trở nên khó khăn.

Màn hình lớn giúp THINKTOOL Expert 391 phù hợp hơn với công việc chuyên nghiệp kéo dài nhiều giờ tại xưởng.

22. Pin 12.600mAh – phù hợp làm việc tại gara

THINKTOOL Expert 391 sử dụng pin dung lượng 12.600mAh / 3.8V, phù hợp với nhu cầu di chuyển quanh xe và thực hiện nhiều ca chẩn đoán trong ngày.

Kỹ thuật viên có thể:

• Để VCI trong xe.
• Cầm tablet tới khoang máy.
• Quan sát Live Data.
• Thực hiện Active Test.
• Di chuyển quanh xe.

Điều này thuận tiện hơn đáng kể so với thiết bị phải kết nối dây trực tiếp liên tục.

Công ty Cổ phần OBD Việt Nam

Hotline: 1800 64 64 47

Kết nối với chúng tôi để theo dõi những tin tức mới nhất

Fanpage: Công ty Cổ phần OBD Việt Nam

Youtube:&n
