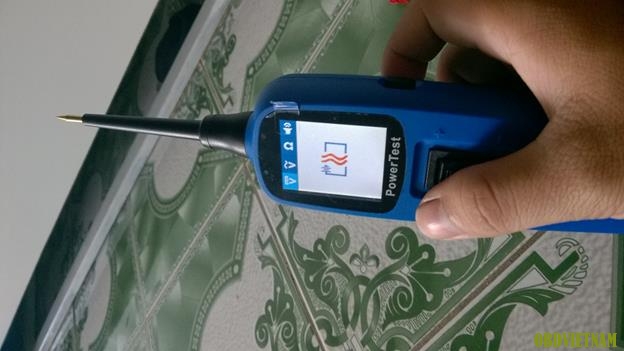

THIẾT BỊ ĐO ĐIỆN , ĐO XUNG Ô TÔ VGATE POWER TEST  PT150 PHIÊN BẢN 2017

Vgate Power Test PT150 là một thiết bị đo điện và đo xung ô tô đa năng, tích hợp nhiều tính năng chẩn đoán điện chuyên sâu. Thiết bị này được thiết kế nhỏ gọn, dễ sử dụng và có khả năng tương thích với hầu hết các dòng xe trên thị trường.

Tính Năng Chính:

• Đo Điện Áp: Đo điện áp ắc quy, điện áp sạc, điện áp hệ thống và các điện áp tín hiệu khác.

• Đo Dòng Điện: Đo dòng điện khởi động, dòng điện sạc, dòng điện tiêu thụ của các thiết bị điện trên xe.

• Đo Điện Trở: Đo điện trở của các mạch điện, cảm biến, cuộn dây và các thành phần khác.

• Đo Xung: Đo xung tín hiệu của các cảm biến, bộ điều khiển và các thiết bị điện tử khác.

• Kiểm Tra Ắc Quy: Kiểm tra tình trạng ắc quy, bao gồm điện áp, dòng điện và khả năng phóng điện.

• Kiểm Tra Hệ Thống Sạc: Kiểm tra hoạt động của máy phát điện và bộ điều chỉnh điện áp.

• Kiểm Tra Hệ Thống Khởi Động: Kiểm tra hoạt động của motor đề và các thành phần liên quan.

• Chẩn Đoán Các Vấn Đề Điện: Phát hiện các sự cố về điện như đoản mạch, hở mạch, tiếp xúc kém, quá tải,...

• Lưu Trữ Dữ Liệu: Lưu trữ kết quả đo và chẩn đoán để phân tích và so sánh sau này.



Ưu Điểm Nổi Bật:

• Đa Năng: Tích hợp nhiều chức năng đo và chẩn đoán điện trong một thiết bị duy nhất.

• Chính Xác: Cung cấp kết quả đo chính xác và đáng tin cậy.

• Dễ Sử Dụng: Giao diện thân thiện, dễ dàng thao tác và đọc kết quả.

• Nhỏ Gọn: Thiết kế nhỏ gọn, tiện lợi mang theo và sử dụng mọi lúc mọi nơi.

• Tương Thích Rộng: Hỗ trợ hầu hết các dòng xe trên thị trường, bao gồm cả xe du lịch, xe tải và xe máy.

• Cập Nhật Phần Mềm: Có thể cập nhật phần mềm để nâng cao tính năng và hỗ trợ các dòng xe mới.

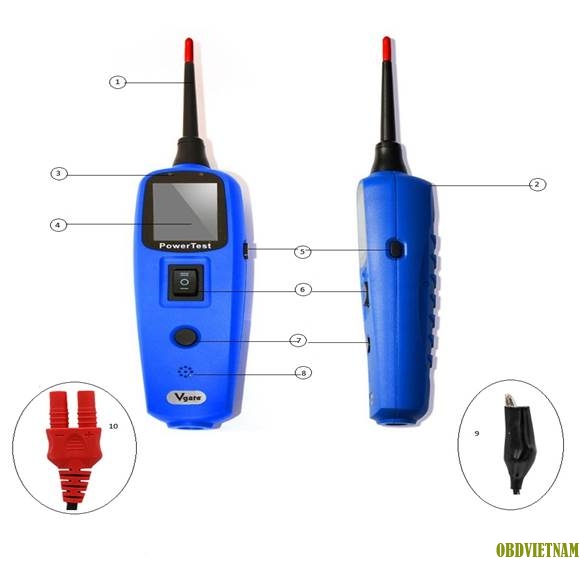

Danh mục phụ kiện

• Que đo.
• Đèn soi như đèn pin mini.
• Đèn xanh đỏ (đèn báo cực Âm, cực Dương).
• Màn hình hiển thị.
• Nút reset khi  quá tải ( như một cầu chì nhiệt bảo vệ máy khi bị quá dòng).
•  Công  tắc kích nguồn  (kích nguồn DC ra cho que đo).

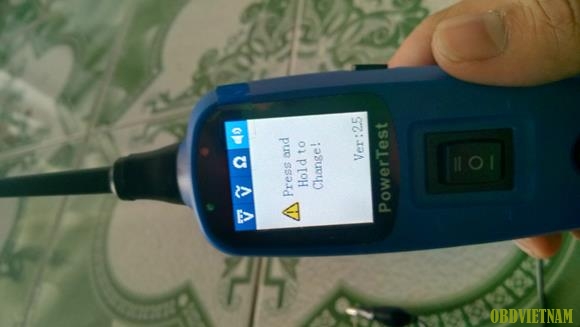

• Nút chuyển đổi chức năng đo của máy.
• Loa.
• Kẹp mass thường trực.
• Đầu cấp nguồn cho PT150.

Hướng dẫn sử dụng

Đo điện áp DC

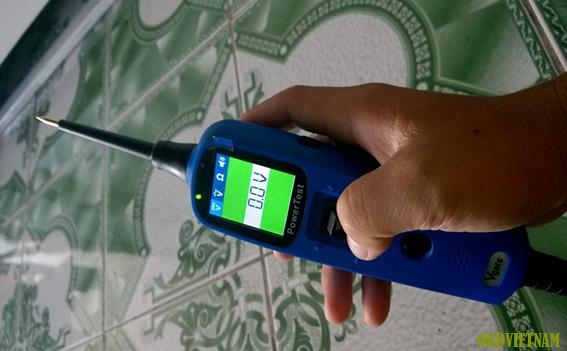

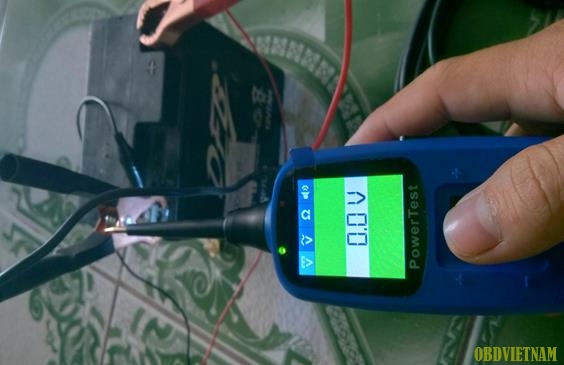

• Đo mass nếu là mass thì đèn xanh sáng lên, màn hình sẽ xanh như hình. Nếu dây đó không có Volt nào (không tiếp mass hay dương) thì màn hình sẽ trắng và hiện 0.0V.
• Đo dương cho ra giá trị chính xác của dây dương và đèn đỏ sáng lên

Chú ý: Kẹp nguồn được bằng cả nguồn 24V và 12V. Đo dương từ 0- 65V.

Đo xung

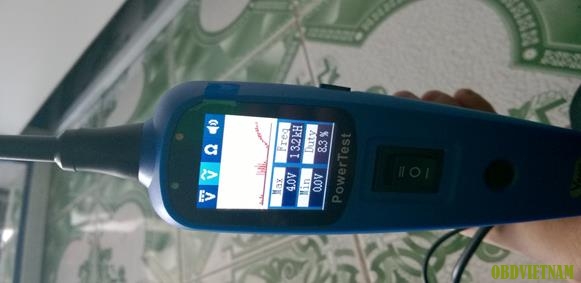

• Chức năng đo xung cho phép ta biết được hình dạng của xung, điện áp tối thiểu, điện áp tối đa, tần số và góc mở của tín hiệu trở

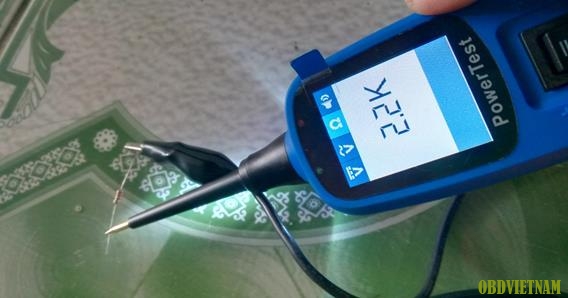

• Khi đo điện trở thì ta kẹp mũi kẹp như hình vào một đầu của tải để đo trở. Đo điện trở từ 0- 200Ω. (máy phát hiện trở <10Ω rất kém)

• Đo thông mạch bằng chức năng đo điện trở luôn. Khi đo thông mạch thì đồng hồ sé hiện 0.0Ω và kêu tiếng bíp liên tục.Chức năng kích nguồn

.

• Nhấn nút công tắc lên phía trên để kích nguồn dương lớn nhất trên đầu que đo

• Nhấn nút công tắc xuống để kích nguồn âm trên đầu que đo.

• Kích nguồn cho thiết bị hoạt động: lưu ý phải chắc chắn biết thiết bị dùng bao nhiêu Volt, là dây âm hay dương mới kích. Nếu không biết được mà kích nhầm thì sẽ xảy ra tình trạng hư hỏng cho thiết bị, giả sử cháy hộp ECU.

Chức năng reset lại máy khi bị chạm chập lúc đo.

• Khi sử dụng máy có luc ta kích nguồn âm vào dương hoặc dương vào âm thì máy sẽ có chế độ tự ngắt.

• Lúc tự ngắt mạch và màn hình hiện ra như trên hình thì ta bấm nút bên hông máy sẽ trở lại bình thường.

Các chức năng phụ

• Tắt hoặc mở tiếng trong lúc đo

Vgate Power Test PT150 phiên bản 2017 là một công cụ chẩn đoán điện ô tô đa năng, mạnh mẽ và dễ sử dụng. Với nhiều tính năng và ưu điểm nổi bật, thiết bị này là sự lựa chọn hoàn hảo cho các kỹ thuật viên chuyên nghiệp và chủ xe muốn tự mình kiểm tra và bảo dưỡng hệ thống điện trên xe của mình.

Hãy trang bị cho Garage của mình một thiết bị chẩn đoán đa năng và chuyên hãng ngay bây giờ với giá hợp lý nhất, hãy gọi Hotline: 1800.64.64.47  hoặc đến với OBD Việt Nam để được trải nghiệm những tính năng của thiết bị.

Chúng tôi sẽ chuyển giao thiết bị tận nơi và hướng dẫn Quý khách hàng sử dụng một cách tốt nhất.
