Khi Nào Tài Liệu Kỹ Thuật Ô Tô Quan Trọng Hơn Máy Chẩn Đoán?

KHI NÀO TÀI LIỆU KỸ THUẬT Ô TÔ QUAN TRỌNG HƠN MÁY CHẨN ĐOÁN?

1. Tóm tắt: Máy chẩn đoán chỉ cho bạn “triệu chứng”, tài liệu mới cho bạn “bệnh gốc”

Máy chẩn đoán giúp bạn đọc mã lỗi, xem data list, kích hoạt thử cơ cấu rất nhanh, nhưng không nói hết vì sao hệ thống hoạt động như vậy. Trong nhiều ca khó, tài liệu kỹ thuật ô tô mới là thứ quyết định bạn có hiểu đúng logic điều khiển, mạch điện, thông số chuẩn và quy trình test hay không.

Khi máy báo lỗi nhưng pan không rõ ràng, khi lỗi chập chờn, khi không có DTC, khi phải đọc sóng CAN hay so sánh áp suất – tín hiệu phức tạp… thì tài liệu kỹ thuật ô tô quan trọng hơn máy chẩn đoán rất nhiều. Máy chỉ là “đôi mắt”, tài liệu + tư duy kỹ thuật mới là “bộ não” quyết định.

Hình 1: App tra cứu tài liệu ô tô Auto ISM

2. Máy chẩn đoán làm được gì – và KHÔNG làm được gì?

2.1 Máy chẩn đoán mạnh nhất ở đâu?

Máy chẩn đoán ô tô là công cụ cực mạnh ở các điểm sau:

• Đọc, xóa mã lỗi (DTC) trong các ECU.
• Xem data list – giá trị cảm biến, trạng thái solenoid, công tắc.
• Thực hiện actuator test/active test – kích hoạt thử van, motor, kim, ly hợp…
• Reset, adapt, học lại sau sửa chữa (throttle, hộp số, DPF…).

Nhờ máy, thợ nhanh chóng biết ECU đang phàn nàn điều gì, hệ thống đang ở trạng thái nào. Không có máy, việc này gần như bất khả thi với xe đời mới.

Hình 2: Máy chẩn đoán xe tải Fcar F9s tại OBD Việt Nam

2.2 Những giới hạn cố hữu của máy chẩn đoán

Nhưng máy chẩn đoán có những giới hạn mà nhiều thợ hay quên:

• Máy không giải thích chi tiết nguyên lý hoạt động hay mạch điện.
• Máy không nói rõ điều kiện set mã lỗi – chỉ báo tên mã.
• Máy không cho bạn sơ đồ mạch, vị trí dây, giắc, mass (trừ một số hãng).
• Máy không nói thông số nào là chuẩn – chỉ trả giá trị hiện tại.

Nói thẳng: máy chẩn đoán tốt cỡ nào thì cũng chỉ là thiết bị thu thập dữ liệu, còn phân tích, so sánh, suy luận thì phải dựa vào tài liệu kỹ thuật ô tô + cái đầu của thợ.

Hình 3: Máy chẩn đoán Autel Ms906 Max tại OBD Việt Nam

3. Tài liệu kỹ thuật ô tô thực chất là gì và mạnh hơn máy ở đâu?

3.1 Tài liệu kỹ thuật ô tô không chỉ là “sách sửa xe”

“Tài liệu kỹ thuật ô tô” là toàn bộ những gì nhà sản xuất cung cấp cho thợ và gara:

• Mô tả nguyên lý hệ thống (động cơ, hộp số, ABS, ESP, SRS, body…).
• Sơ đồ mạch điện: nguồn, mass, tín hiệu, CAN, LIN, relay, cầu chì, joint, mass point.
• Sơ đồ chân (pinout) ECU, TCM, module.
• Vị trí cảm biến, giắc, hộp, mass trên xe (location).
• Thông số chuẩn: điện áp, điện trở, áp suất, khe hở, moment siết.
• Điều kiện set mã lỗi, điều kiện hoạt động, chế độ fail-safe.
• Flowchart chẩn đoán: quy trình từng bước cho từng DTC hoặc triệu chứng.

Máy cho bạn con số, tài liệu cho bạn con số đó có ý nghĩa gì và ECU đang suy nghĩ ra sao dựa trên con số đó.

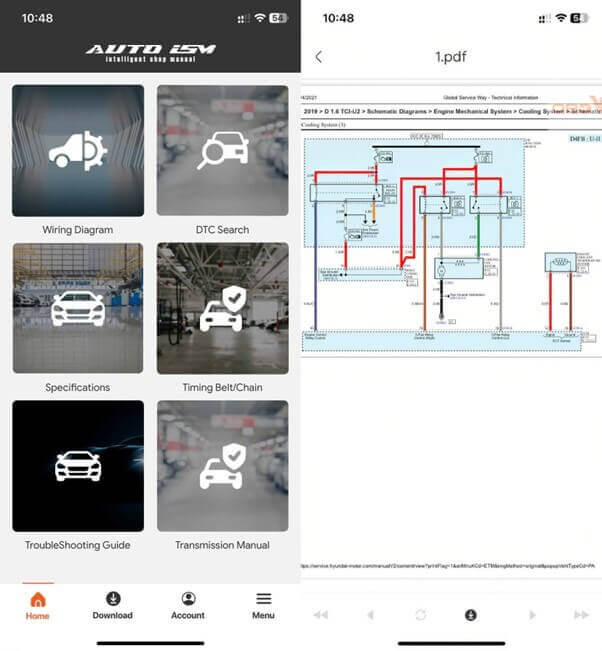

Hình 4: Tra cứu tài liệu ô tô dễ dàng trên App Auto ISM

3.2 Tài liệu kỹ thuật ô tô mạnh hơn máy ở 3 điểm cốt lõi

Giải thích logic điều khiển

• ECU dựa trên tín hiệu nào để quyết định phun, đánh lửa, chuyển số, khóa phanh, mở túi khí…
• Cách hệ thống phản ứng khi thiếu/mất một tín hiệu.

Cho chuẩn để so sánh

• Giá trị áp suất, điện áp, điện trở, thời gian, mức độ cho phép.
• Điều kiện môi trường khi đo (nhiệt độ, tải, vòng tua…).

Vẽ đường đi – chỉ điểm đo

• Lộ trình điện – dầu – khí từ nguồn đến tải.
• Vị trí chính xác để cắm que đo, gắn đồng hồ, khảo sát sóng.

Những thứ này máy chẩn đoán không thể thay thế, chỉ tài liệu kỹ thuật ô tô mới cung cấp đầy đủ.

Hình 5: Tra cứu tài liệu ô tô dễ dàng trên App Auto ISM

4. 6 tình huống điển hình: tài liệu kỹ thuật ô tô quan trọng hơn máy chẩn đoán

4.1 Khi có mã lỗi nhưng nhiều nguyên nhân khả dĩ – cần tài liệu để “lọc”

Máy chẩn đoán nói: “P0301 – Misfire xy lanh 1” hoặc “P02xx – Lỗi mạch kim phun”.

Nếu chỉ nhìn tên lỗi, bạn rất dễ:

• Quy luôn tội cho bugi, bobin, kim phun, ECU.
• Thay thử từng thứ, tốn thời gian, tốn tiền khách.

Tài liệu kỹ thuật ô tô sẽ nói thêm:

• Điều kiện set mã (vòng tua, tải, thời gian).
• Các nguyên nhân khả dĩ: áp suất nén, nhiên liệu, đánh lửa, rò khí, dây, mass, ECU.
• Flowchart quy trình test:
• Bước 1: kiểm nhiên liệu.
• Bước 2: kiểm nén.
• Bước 3: kiểm đánh lửa.
• Bước 4: đo điện mạch kim…

Ở đây, máy chỉ đưa ra “điểm xuất phát”, tài liệu mới cho bạn “lộ trình” để tới đúng nguyên nhân gốc.

4.2 Khi xe bị bệnh mà không có mã lỗi – máy “câm”, tài liệu lên tiếng

Nhiều ca thực tế:

• Xe hụt hơi, lên dốc yếu, không báo lỗi.
• Xe giật khi chuyển số nhưng TCM không lưu DTC.
• ABS hoạt động “lạ” nhưng đèn không sáng.

Máy chẩn đoán lúc này không giúp được nhiều, vì:

• Không có DTC,
• Data list cũng “tạm ổn”, không rõ ràng.

Lúc này, tài liệu kỹ thuật ô tô là vũ khí chính:

• Mô tả nguyên lý hệ thống – để bạn biết nên nghi ở đâu.
• Thông số chuẩn – để bạn so sánh áp suất, lưu lượng, độ trượt, slip, tỉ lệ, thời gian.
• Quy trình test không cần DTC, chỉ dựa trên triệu chứng.

Ví dụ: bộ ly hợp hộp số AT trượt nhẹ, không đủ để sinh DTC, nhưng tài liệu hộp số ghi rõ giá trị slip tối đa cho phép ở từng cấp; so data thực tế với tài liệu, bạn mới dám kết luận là trượt cơ khí.

4.3 Khi lỗi chập chờn, lúc có lúc không – cần hiểu sâu điều kiện set lỗi

Ca pan kiểu:

• Đang chạy thì báo lỗi, tắt máy bật lại hết.
• Lúc nóng mới lỗi, lúc nguội bình thường.
• Lỗi chỉ xuất hiện khi tải nặng hoặc đi đường xấu.

Máy chẩn đoán chỉ lưu DTC và đôi khi có freeze frame, nhưng không nói chi tiết “tại sao lúc này nó mới lỗi”.

Tài liệu kỹ thuật ô tô lại ghi rất rõ:

• Giá trị ngưỡng để ECU coi đó là lỗi (ví dụ điện áp < 0,3V trong 2 giây).
• Số lần lặp lại trước khi set mã.
• Nhiệt độ, tốc độ, điều kiện hoạt động trong lúc giám sát.

Nhờ đọc kỹ tài liệu, bạn hiểu:

• Vì sao spán chỉ hiện khi xe nóng.
• Vì sao phải mô phỏng đúng điều kiện đó mới tái hiện lỗi.

Không có tài liệu, rất nhiều ca chập chờn bị quy oan cho ECU hoặc cảm biến “chết lúc nào không biết”.

4.4 Khi phải đọc sóng, đo áp suất, đo dòng – máy chỉ hiển thị, tài liệu mới cho chuẩn

Máy chẩn đoán có thể hiển thị:

• Sóng cảm biến trục cơ, trục cam (oscilloscope).
• Áp suất rail, áp suất nạp, áp suất line, áp suất dầu.
• Dòng điện cuộn coil, solenoid, motor.

Nhưng câu hỏi quan trọng hơn là:

Sóng này thế nào là bình thường?
Áp suất này bao nhiêu là chuẩn ở điều kiện hiện tại?
Dòng này bao nhiêu là chập, bao nhiêu là đứt?

Tài liệu kỹ thuật ô tô cho bạn:

• Hình minh họa dạng sóng chuẩn, pha lệch cho phép.
• Bảng áp suất theo vòng tua, theo chế độ (Idle, 2000rpm, tải…).
• Dòng làm việc chuẩn của từng solenoid, motor, giới hạn tối đa.

Nếu chỉ nhìn số trên màn hình máy mà không có tài liệu để đối chiếu, mọi kết luận đều là đoán mò.

4.5 Khi làm việc với CAN, LIN, module – không có sơ đồ mạng là “mù đường”

Xe đời mới có hàng loạt mạng: CAN, LIN, FlexRay, MOST… với rất nhiều module:

• ECU động cơ, hộp số, ABS, body, cửa, ghế, đèn, điều hòa, chìa thông minh…

Máy chẩn đoán có thể báo:

• Lỗi mất giao tiếp với module A, B, C.
• Lỗi CAN bus off, high, low.

Nhưng máy không vẽ cho bạn sơ đồ mạng:

• Module nào nằm trên CAN nào.
• Đường dây CAN đi qua đâu, nối qua junction nào.
• Resistor kết thúc (terminating resistor) nằm ở đâu.

Chỉ có tài liệu kỹ thuật ô tô mới cho bạn network diagram, topology. Từ đó bạn biết:

• Đo CAN ở đâu là đúng.
• Nếu mất 1 module thì những module nào bị ảnh hưởng.
• Điểm splice/junction nào có thể là nguyên nhân.

Trong ca CAN chết nửa mạng, máy chỉ nói “tôi không nói chuyện được với ai”, tài liệu mới chỉ cho bạn “đường đi để xem đứt ở đâu”.

4.6 Khi cần quyết định “có phải hạ máy/hạ hộp không?” – tài liệu là thứ dám cho bạn câu trả lời

Đây là những ca đắt tiền, rủi ro cao:

• Nghi sai cam, có cân lại không?
• Nghi ly hợp hộp số AT trượt, có hạ hộp số không?
• Nghi cơ khí bên trong động cơ có vấn đề, có nên tháo máy không?

Máy chẩn đoán không bao giờ nói:

“Anh ơi, tới đây thì chắc chắn phải hạ hộp rồi.”

Máy chỉ cho bạn số liệu. Tài liệu kỹ thuật ô tô giúp bạn:

• Hiểu cách hệ thống được thiết kế ban đầu.
• Biết thông số nén, áp suất, độ trượt cho phép.
• Biết quy trình kiểm tra trước khi quyết định tháo/hạ.

Nhờ bám tài liệu, bạn có căn cứ kỹ thuật để thuyết phục khách:

• “Đã kiểm đến bước này, theo hãng hướng dẫn, khả năng cao phải mở hộp số.”
• Không còn quyết định theo kiểu “cảm giác”, giảm rủi ro tranh cãi và đền đồ.

5. So sánh: dữ liệu từ máy chẩn đoán vs dữ liệu từ tài liệu kỹ thuật ô tô

5.1 Máy chẩn đoán trả lời câu hỏi: “Bây giờ hệ thống đang ở trạng thái nào?”

• Mã lỗi: ECU đang thấy sự bất thường nào.
• Data list: cảm biến đang đọc bao nhiêu, solenoid đang ON/OFF ra sao.
• Active test: khi ra lệnh thì cơ cấu có phản ứng không.

Máy giống như máy đo huyết áp, nhiệt kế, monitor trong y tế – nó báo số liệu sống.

5.2 Tài liệu kỹ thuật ô tô trả lời câu hỏi: “Lẽ ra nó phải như thế nào?”

• Thông số chuẩn: huyết áp, nhiệt độ, nhịp tim… “bình thường” là bao nhiêu.
• Mạch điện: máu đi đường nào, tắc chỗ nào thì gây gì.
• Quy trình chẩn đoán: nếu chỉ số lệch thế này thì phải kiểm tra chỗ nào trước.

Tài liệu chính là "giáo trình & phác đồ điều trị” của nhà sản xuất.

5.3 Chẩn đoán chuyên nghiệp = kết hợp chặt chẽ cả hai nguồn dữ liệu

Chẩn đoán đúng không thể:

• Chỉ dựa vào máy chẩn đoán mà bỏ tài liệu → thiếu chuẩn so sánh.
• Chỉ đọc tài liệu mà không đo thực tế → lý thuyết suông.

Chuyên gia chẩn đoán sẽ:

1. Dùng máy → lấy dữ liệu thực tế.
2. Dùng tài liệu → hiểu ý nghĩa dữ liệu và biết phải đo thêm gì.
3. Dùng tư duy & kinh nghiệm → chọn đường đi ngắn nhất trong flowchart.

6. Quy trình chuẩn: Khi nào dùng máy, khi nào bắt buộc phải mở tài liệu kỹ thuật ô tô?

6.1 Bước 1: Máy chẩn đoán – quét lỗi, xem data, ghi lại

• Quét tất cả hệ thống, lưu DTC.
• Xem data list liên quan triệu chứng, chụp màn hình nếu cần.
• Test cơ bản bằng active test.

Mục tiêu: có bức tranh “thực tế hiện tại” của chiếc xe.

6.2 Bước 2: Tài liệu kỹ thuật ô tô – đọc hệ thống & điều kiện set lỗi

• Mở đúng tài liệu theo hãng – đời – hệ thống.
• Đọc System Description, hiểu nguyên lý.
• Xem điều kiện set mã lỗi, các nguyên nhân khả dĩ.

Mục tiêu: biết ECU đang dùng logic gì để phán lỗi.

6.3 Bước 3: Tài liệu – xem sơ đồ, thông số, flowchart → lập kế hoạch đo

• Xem sơ đồ mạch liên quan, pinout, vị trí.
• Xem thông số chuẩn và điều kiện đo.
• Xem flowchart chẩn đoán và chọn trình tự kiểm tra.

Mục tiêu: mỗi bước đo đều dựa trên tài liệu, không đo lung tung.

6.4 Bước 4: Dụng cụ đo + kinh nghiệm – thực hiện kiểm tra theo kế hoạch

• Đo nguồn, mass, tín hiệu, áp suất theo thứ tự.
• So với thông số trong tài liệu kỹ thuật ô tô.
• Kết hợp lại với data list từ máy chẩn đoán.

Mục tiêu: thu hẹp dần vùng nghi ngờ tới một vài chi tiết cụ thể.

6.5 Bước 5: Kết luận, tư vấn khách – dựa trên dữ liệu + tài liệu

• Trình bày cho khách:
• Máy báo gì.
• Tài liệu yêu cầu kiểm gì.
• Kết quả đo thế nào.
• Đưa ra phương án sửa: sửa dây, thay cảm biến, làm hộp số, hạ máy…

Mục tiêu: quyết định dựa trên bằng chứng kỹ thuật, không phải phỏng đoán.

7. Thay đổi tư duy: từ “thợ lành nghề” sang “chuyên gia chẩn đoán” nhờ tài liệu

7.1 Thợ lành nghề dùng máy để “cảm” pan – chuyên gia dùng thêm tài liệu để “chốt” pan

• Thợ lành nghề:
• Rất giỏi tháo lắp, nghe tiếng, cảm triệu chứng.
• Dùng máy chủ yếu để đọc lỗi, xóa lỗi, coi data sơ sơ.
• Chuyên gia chẩn đoán:
• Dùng máy để lấy dữ liệu.
• Dùng tài liệu kỹ thuật ô tô để hiểu dữ liệu.
• Dùng tư duy logic để đưa ra kết luận.

Sự khác biệt lớn nằm ở việc coi tài liệu là vũ khí bắt buộc, không phải “phụ kiện lúc rảnh thì xem”.

7.2 Gara chuyên nghiệp sẽ đầu tư cả máy lẫn tài liệu – không chọn một, bỏ một

Một gara muốn làm xe đời mới, pan khó, phải chấp nhận:

• Đầu tư máy chẩn đoán đủ mạnh, đọc sâu nhiều hãng.
• Đầu tư tài liệu kỹ thuật ô tô chuẩn, dễ tra cứu, cập nhật.
• Đào tạo thợ dùng cả hai thứ song song, không cái nào thay cái nào.

Khách đánh giá gara qua:

• Tốc độ khoanh pan,
• Độ chính xác,
• Cách giải thích có căn cứ hay không.

Mà những điều này chỉ có khi máy + tài liệu + con người cùng làm đúng việc của mình.

8. FAQ – Câu hỏi thường gặp về tài liệu kỹ thuật ô tô và máy chẩn đoán

8.1 Máy chẩn đoán đời mới có thay thế được tài liệu kỹ thuật ô tô không?

Không. Máy đời mới có thể thêm vài sơ đồ, một chút hướng dẫn, nhưng không thể thay thế đầy đủ tài liệu kỹ thuật ô tô chuẩn hãng: nguyên lý chi tiết, thông số đầy đủ, sơ đồ đầy đủ, flowchart bài bản. Máy chỉ là công cụ đọc – ghi – điều khiển, không phải giáo trình kỹ thuật.

8.2 Khi nào nên ưu tiên mở tài liệu trước cả khi cắm máy?

Khi pan thuộc dạng cơ khí – thủy lực rõ rệt (ví dụ cân cam sau đại tu, trượt hộp số AT nặng, tiếng gõ cơ khí…) hoặc khi bạn đã biết chắc hệ thống gặp vấn đề và cần hiểu nguyên lý trước. Tuy nhiên, với pan điện – điện tử, tốt nhất là kết hợp: cắm máy trước, mở tài liệu ngay sau khi có mã lỗi/data.

8.3 Không đọc giỏi tiếng Anh có dùng tài liệu kỹ thuật ô tô được không?

Có. Nhiều phần trong tài liệu là sơ đồ, hình vẽ, vị trí, số liệu, không cần quá nhiều tiếng Anh. Bạn có thể:

• Học dần từ khóa chuyên ngành.
• Kết hợp tài liệu song ngữ (nếu có) hoặc nguồn dịch.
• Gắn việc đọc tài liệu với ca thực tế để dễ nhớ hơn.

Quan trọng nhất là bắt đầu dùng tài liệu, không đợi “giỏi rồi mới đọc”.

8.4 Gara nhỏ ít xe đời mới có cần mua tài liệu kỹ thuật ô tô không?

Rất nên, vì chỉ cần vài ca sai pan – đền ECU, đền hộp số là đủ “bay” lợi nhuận cả tháng. Tài liệu kỹ thuật ô tô giúp thợ trung cấp cũng làm việc có quy trình, giảm mò mẫm, giảm rủi ro; đây là khoản đầu tư bảo vệ gara về lâu dài.

8.5 Nên ưu tiên học dùng máy chẩn đoán hay học đọc tài liệu trước?

Cả hai nên đi song song, nhưng nếu buộc phải chọn, hãy học cách đọc tài liệu kỹ thuật ô tô trước, vì:

• Máy nào cũng chỉ hiện số, logic thì vẫn như nhau.
• Khi đã hiểu nguyên lý và quy trình trong tài liệu, việc đổi sang máy khác sẽ dễ thích nghi hơn nhiều.

9. Kết luận & CTA: Khi không biết “đọc” tài liệu, bạn đang dùng máy chẩn đoán… mới được nửa sức mạnh

Máy chẩn đoán đã trở thành công cụ cơ bản trong mọi gara, nhưng máy không phải là tất cả. Trong vô số ca pan phức tạp, chính tài liệu kỹ thuật ô tô mới là thứ giúp bạn:

• Hiểu rõ ECU đang suy nghĩ và quyết định thế nào.
• Biết dữ liệu trên máy có bình thường hay không.
• Biết phải đo gì, ở đâu, theo thứ tự nào.
• Dám quyết định có hạ máy, hạ hộp, thay cụm đắt tiền hay chưa.

Nếu bạn muốn:

• Bớt đoán mò, bớt thay thử, bớt đền đồ,
• Tự tin nhận ca xe khó, xe đời mới,
• Được gọi là người bắt bệnh có căn cứ,

… thì đã đến lúc đặt tài liệu kỹ thuật ô tô ngang hàng – thậm chí nhiều lúc cao hơn máy chẩn đoán trong tư duy làm nghề.

=> Từ ca xe tiếp theo, thử thay đổi thói quen:

1. Cắm máy, quét lỗi, xem data.
2. Mở tài liệu kỹ thuật ô tô đúng hãng – đúng đời – đúng hệ thống.
3. Đọc mô tả hệ thống, điều kiện set lỗi, sơ đồ, thông số, flowchart.
4. Lập kế hoạch đo dựa trên tài liệu, rồi mới chạm que đo vào xe.

Chỉ cần kiên trì làm như vậy, bạn sẽ thấy: thời gian chẩn đoán giảm, độ chính xác tăng, và giá trị của chính bạn trong gara cũng tăng lên rõ rệt – đó là bước chuyển thật sự từ “thợ sửa xe” sang “chuyên gia chẩn đoán” trong ngành ô tô.

Để xem nhiều tài liệu hơn hãy đăng kí App Auto ISM: TẠI ĐÂY

 Auto ISM – Giải pháp chuyên gia, đồng hành toàn diện cùng gara Việt.

- Liên hệ hỗ trợ & nâng cấp: 0932 113 115

Xem thêm:

- Hướng dẫn sử dụng Auto ISM từ A–Z cho người mới bắt đầu

- Cách Tra Mã Lỗi P0171 Trên Toyota Vios Bằng Auto ISM

- Auto Ism Free Vs Pro – Nên Chọn Phiên Bản Nào Cho Gara Của Bạn?

CẢM ƠN BẠN ĐỌC!

OBDVIETNAM

Tin liên quan

• 6 Sai Lầm Thường Gặp Khi Tra Tài Liệu Sửa Chữa Ô Tô
• OBD Việt Nam Thông Báo Nghỉ Tết Nguyên Đán Năm 2026
• Quy Trình Chẩn Đoán Chuyên Nghiệp Với Auto Ism – Chuyên Gia Chia Sẻ
• Muốn Trở Thành Chuyên Gia Chẩn Đoán? Hãy Bắt Đầu Từ Tài Liệu Ô Tô
• Cách Tiếp Cận Tài Liệu Ô Tô Châu Âu Cho Thợ Việt
• Đọc Tài Liệu Ô Tô Mazda - Mitsubishi - Ford Sao Cho Không Nhầm Pan
• So Sánh Tài Liệu Ô Tô Toyota – Honda – Hyundai – Kia Từ Góc Nhìn Kỹ Thuật
• Cách Đọc Tài Liệu Hộp Số Tự Động Đúng Tư Duy Chẩn Đoán
• Khi Nào Thực Sự Cần Tra Tài Liệu Sơ Đồ Cân Cam?
• Cách Đọc Tài Liệu Động Cơ Ô Tô Để Khoanh Vùng Pan Nhanh
