Hướng dẫn tra cứu sơ đồ mạch điện ô tô nâng cao bằng AutoISM

HƯỚNG DẪN TRA CỨU SƠ ĐỒ MẠCH ĐIỆN Ô TÔ NÂNG CAO BẰNG AUTO ISM

huong-dan-tra-cuu-so-do-mach-dien-nang-cao-bang-app-auto-ism-obdvietnam (1)

Tóm tắt nhanh

Tra cứu sơ đồ mạch điện ô tô là kỹ năng bắt buộc với kỹ thuật viên sửa chữa đời mới. Tuy nhiên, nhiều người vẫn gặp khó khăn khi đọc ký hiệu dây, điểm nối mass, junction, ký tự ECU, ký hiệu cảm biến, dẫn đến đo sai, sửa sai hoặc mất thời gian kiểm tra.

Trong bài viết này, OBD Việt Nam sẽ hướng dẫn bạn cách đọc sơ đồ mạch điện nâng cao và cách sử dụng Auto ISM để tra cứu wiring nhanh – chính xác – đúng chân ECU, giúp gara rút ngắn thời gian chẩn đoán 60–70%.

1. Vì sao cần học đọc sơ đồ mạch điện ô tô nâng cao?

Xe đời 2018–2025 có:

Nhiều cảm biến điện tử hơn
Mạng CAN – LIN – FlexRay phức tạp
ECU điều khiển riêng từng chức năng
Hệ thống hybrid – EV có điện áp cao

→ Nếu chỉ đọc sơ đồ cơ bản, kỹ thuật viên rất khó xử lý các lỗi liên quan đến:

Chập dây ECU
Mất mass
Lỗi CAN
Lỗi solenoid
Lỗi cảm biến kiểu mới (AF, Rail, TMAP…)

AutoISM giúp kỹ thuật viên tiếp cận sơ đồ chuẩn xưởng nhưng được vẽ lại rõ ràng, tối ưu cho thực hành.

huong-dan-tra-cuu-so-do-mach-dien-nang-cao-bang-app-auto-ism-obdvietnam (1)

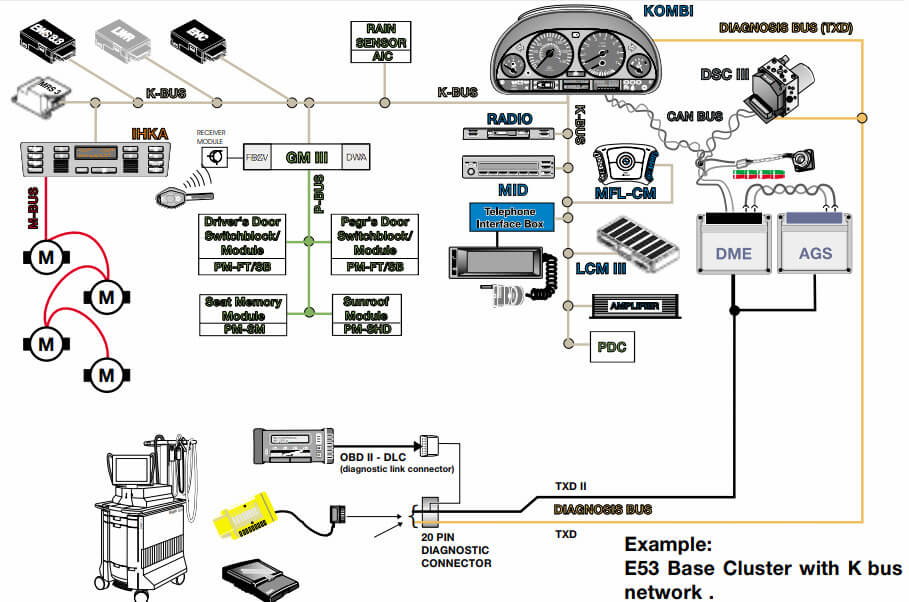

Hình 1: Sơ đồ mạch điện hệ thống trên xe

2. Cấu trúc một sơ đồ mạch điện chuẩn theo AutoISM

Khi mở bất kỳ sơ đồ nào trong AutoISM, bạn sẽ thấy:

1. Các ký hiệu dây (Wire Colors):

AutoISM chuẩn hóa màu dây:

B = Black (Mass)
R = Red (Nguồn)
W = White
LG = Light Green
BR = Brown
Y = Yellow
V = Violet

=> Giúp kỹ thuật viên nhìn màu dây thực tế → đối chiếu nhanh với sơ đồ.

huong-dan-tra-cuu-so-do-mach-dien-nang-cao-bang-app-auto-ism-obdvietnam (1)

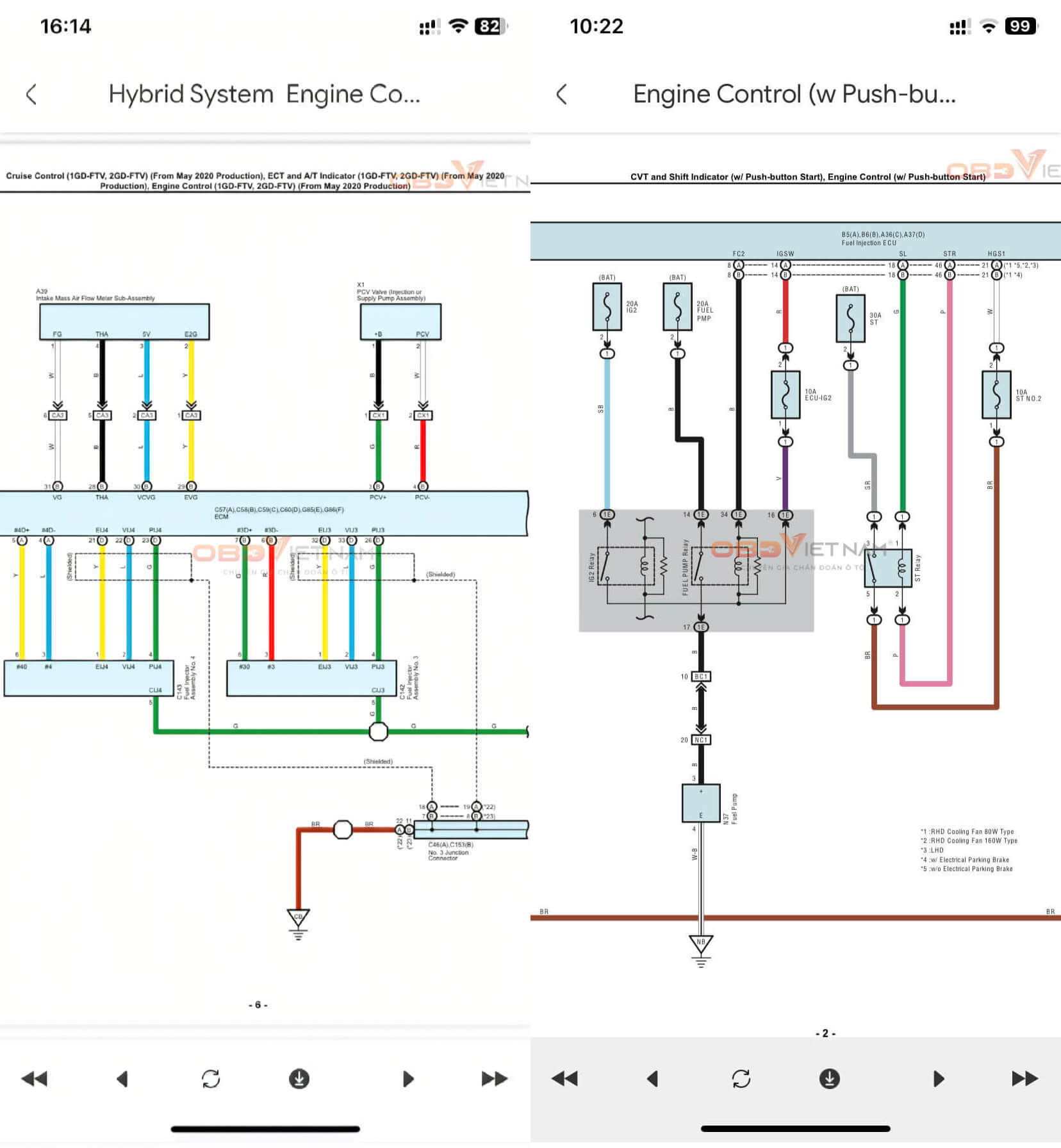

Hình 2: Sơ đồ mạch điện tra trên app tài liệu ô tô Auto ISM

2. Ký hiệu đầu nối (Connector)

Ví dụ:

C7 = Connector số 7
B23 = Connector trên Body ECU
E9 = Giắc ECM số 9

AutoISM có Location Diagram hiển thị ảnh thực tế vị trí giắc → tránh đo nhầm.

3. Ký hiệu điểm nối mass (Ground / Earth)

AutoISM tiêu chuẩn:

E1, E2, E3 – Mass của động cơ
BE1, BE2 – Body ground
Ký hiệu hình “tam giác ngược”

Mass là nguyên nhân của 30–40% lỗi điện (oxy hóa, rỉ sét, tiếp xúc kém).

4. Junction / Joint Connector

Junction được ký hiệu:

J/B – Junction Block (khối cầu chì)
J1, J2, J3 – Joint Connector
I/P – Hộp cầu chì trong cabin (Instrument Panel)

Đây là điểm mà nhiều gara bỏ sót → dây bị đứt/joint bị oxy hóa gây mất tín hiệu.

5. Ký hiệu ECU & chân điều khiển

Ví dụ:

IGT1 – Tín hiệu đánh lửa
IGF – Tín hiệu phản hồi
VC – Nguồn 5V
VTA – Cảm biến bướm ga
CANH / CANL – Mạng CAN
FP – Fuel Pump Control
SLU / SLT – Solenoid hộp số

=> AutoISM hiển thị tên chân + chức năng + màu dây → chính xác tuyệt đối.

3. Hướng dẫn đọc sơ đồ mạch điện nâng cao (theo chuẩn quốc tế)

Đây là bộ quy tắc AutoISM áp dụng khi vẽ lại sơ đồ wiring:

Bước 1 – Xác định nguồn +B và IG

Nguồn trong sơ đồ AutoISM luôn được đặt cố định:

+B = Nguồn 12V (bình)
IG = Nguồn sau khóa điện
ACC = Nguồn phụ kiện

=> Đây là điểm đầu tiên để xác định mạch còn “sống” hay không.

Bước 2 – Tìm mass (Ground)

Mass thường nằm:

Cuối mạch
Dưới ECU
Gần thân xe

Nếu mất mass → cảm biến báo sai → ECU báo lỗi.

Bước 3 – Theo dõi tín hiệu (Signal Line)

Một số tín hiệu cần đọc kỹ:

Tín hiệu Analog (0–5V):

MAF
MAP
TPS
Rail Sensor

Tín hiệu Digital (0–12V hoặc PWM):

IGT
Solenoid hộp số
OCV
Van EVAP
Fan Relay

=> Máy chẩn đoán hiển thị tiêu chuẩn volt & dạng sóng → tránh “đo mò”.

Bước 4 – Xác định Junction & điểm tách dây

Quy tắc:

Junction chia dây thành nhiều nhánh
Nếu Junction lỗi → nhiều cảm biến cùng mất nguồn
Thường nằm ở J/B (cầu chì) hoặc I/P (taplo)

AutoISM đánh dấu Junction bằng ký hiệu riêng dễ thấy.

Bước 5 – Đọc chân ECU theo sơ đồ AutoISM

AutoISM thể hiện:

Vị trí chân (A, B, C…)
Số chân (1–40)
Màu dây
Chức năng chân

=> Giúp đo đúng dây ngay lần đầu tiên.

4. Hướng dẫn tra cứu sơ đồ mạch điện nâng cao bằng AutoISM

Dưới đây là quy trình chuẩn xưởng mà kỹ thuật viên nên làm:

Bước 1 – Mở AutoISM → chọn dòng xe → chọn hệ thống

Ví dụ:

Toyota → Vios 2020 → Engine → Ignition System Wiring

Bước 2 – Xem sơ đồ tổng & phóng to từng nhánh

AutoISM cho phép phóng lớn từng khu vực:

Khu vực ECU
Coil
Junction
Mass
Relay

=> Rất phù hợp khi cần dò từng dây theo thực tế.

Bước 3 – Dùng chức năng “Location Diagram” để tìm giắc thực tế

Chỉ cần bấm vào cảm biến/ECU → AutoISM hiển thị:

Hình thật
Vị trí trên xe
Số chân
Màu dây thực tế

Bước 4 – Dùng “Pinout ECU” để đo đúng chân

Tính năng này hiển thị:

Toàn bộ chân ECM
Chức năng từng chân
Màu dây
Tín hiệu

=> Không cần đoán → hạn chế chập ECU.

Bước 5 – Dùng Data List ( Máy chẩn đoán) để đối chiếu tín hiệu thực

Ví dụ:

MAF ~ 0.8–1.2V tại chế độ không tải
IGT duty cycle 5–15%
EVAP valve hoạt động PWM 20–40%

Kỹ thuật viên có thể đo oscilloscope hoặc dùng máy chẩn đoán đối chiếu.

5. Thực tế tại gara OBD Việt Nam

Một gara tại TP.HCM gặp lỗi:

Toyota Altis 2018 – Lỗi P0441 (EVAP)
Nhưng kiểm tra purge valve không thấy điện.

Kỹ thuật viên sử dụng AutoISM:

Mở sơ đồ EVAP → thấy đường EVAP–VC–IG2 đi qua Joint Connector J5
Kiểm tra J5 → phát hiện oxy hóa, tiếp xúc kém
Vệ sinh – siết lại
Van purge hoạt động → lỗi biến mất

Thời gian xử lý: 20 phút
=> Nếu không xem sơ đồ AutoISM → rất khó phát hiện J5 bị oxy hóa.

6. Ưu điểm khi dùng AutoISM để đọc sơ đồ điện ô tô

Ưu điểm	Mô tả
Sơ đồ được vẽ lại, rõ ràng	Không rối như file PDF gốc
Hiển thị màu dây & ký hiệu chuẩn	Đối chiếu thực tế cực nhanh
Có Location + Pinout	Tìm đúng giắc, tránh đo sai
Flowchart xử lý lỗi	Theo chuẩn của hãng Toyota, Honda, Mitsubishi
Tìm kiếm nhanh theo mã lỗi hoặc cảm biến	Tiết kiệm 60–70% thời gian tra cứu
Tối ưu cho gara Việt Nam	Thuật ngữ dễ hiểu – chú thích rõ ràng
