CÁCH ĐỌC SƠ ĐỒ MẠCH ĐIỆN Ô TÔ THEO TƯ DUY DÒNG ĐIỆN

1. Tóm tắt: Muốn đọc đúng sơ đồ mạch điện ô tô, phải nghĩ như dòng điện đang chạy

Muốn đọc đúng sơ đồ mạch điện ô tô, bạn không nên bắt đầu từ “dây màu gì” hay “giắc nằm ở đâu”, mà phải bắt đầu từ câu hỏi quan trọng hơn: dòng điện đi từ đâu, qua cái gì, bị điều khiển bởi ai và quay về mass như thế nào. Khi hiểu theo tư duy dòng điện, mọi sơ đồ sẽ bớt rối và việc đo kiểm sẽ có logic rõ ràng.

Rất nhiều thợ đọc tài liệu điện oto nhưng vẫn đo mò vì chỉ nhìn ký hiệu mà không hình dung đường đi của nguồn – mass – tải – điều khiển. Kết quả là đo sai chỗ, thay nhầm đồ, thậm chí cấp nhầm nguồn hoặc mass làm chết hộp. Đọc sơ đồ theo tư duy dòng điện chính là cách biến “mớ dây” thành một hệ thống có thể phân tích và khoanh pan rất nhanh.

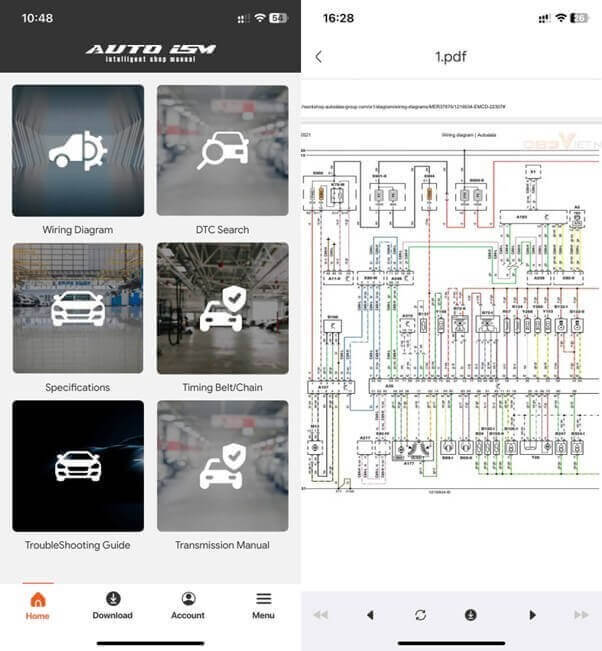

Hình 1: App tra cứu tài liệu ô tô chuẩn hãng Auto ISM

2. Tư duy dòng điện là gì và vì sao quan trọng hơn việc “nhớ sơ đồ”?

2.1 Đọc sơ đồ không phải để thuộc, mà để hiểu dòng điện đang làm gì

Nhiều người nghĩ học sơ đồ mạch điện ô tô là phải nhớ thật nhiều ký hiệu, thật nhiều kiểu mạch. Thực tế, người chẩn đoán giỏi không nhớ từng sơ đồ, mà họ hiểu một nguyên tắc chung: mọi mạch điện đều phải có nguồn, có tải, có đường về mass và có một cơ chế điều khiển.

Khi đã nắm nguyên lý này, bạn mở bất kỳ tài liệu điện oto nào cũng có thể tự phân tích: nguồn nằm ở đâu, tải là gì, ECU đang cấp nguồn hay kéo mass, công tắc đang nằm trước tải hay sau tải. Chính tư duy đó mới giúp bạn đọc được nhiều hãng xe khác nhau mà không bị “loạn sơ đồ”.

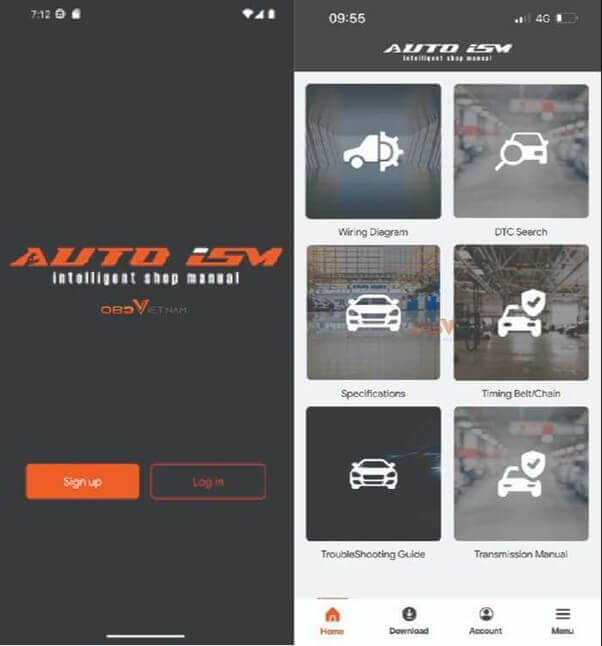

Hình 2: Tra cứu tài liệu ô tô các dòng xe trên App Auto ISM

2.2 Thợ đo mò vì không nhìn thấy “dòng điện vô hình”

Dòng điện không nhìn thấy bằng mắt, nên nhiều thợ chỉ thấy giắc, dây, cầu chì và bắt đầu đo lung tung. Đây là nguyên nhân chính khiến họ cảm thấy sơ đồ mạch điện ô tô rất khó. Thực ra sơ đồ chỉ là bản vẽ giúp bạn nhìn thấy thứ vốn vô hình: đường đi của dòng điện.

Khi bạn tập hình dung “nếu mạch này hoạt động bình thường thì điện phải đi theo hướng nào”, bạn sẽ biết ngay mình nên đo ở đâu trước. Đó là lúc bạn chuyển từ kiểu sửa chữa bằng cảm giác sang sửa chữa bằng logic kỹ thuật thật sự.

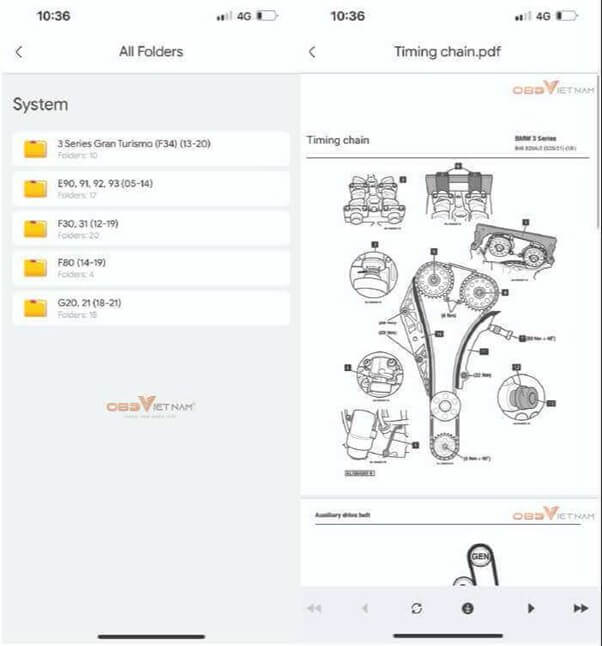

Hình 3: Tra cứu sơ đồ cân cam trên App Auto ISM

2.3 Tư duy dòng điện giúp giảm 70% việc đo thừa

Khi đã đọc tài liệu điện oto theo tư duy dòng điện, bạn sẽ không còn kiểm tra ngẫu nhiên 10 điểm cho một pan đơn giản. Thay vào đó, bạn chỉ chọn 2–3 điểm “chặn mạch” quan trọng là đã khoanh được lỗi nằm ở nửa trước hay nửa sau của mạch.

Đây chính là khác biệt giữa thợ sửa mò và người chẩn đoán chuyên nghiệp: không phải đo nhiều hơn, mà là đo ít hơn nhưng đúng chỗ hơn. Và để làm được điều đó, bạn phải nhìn mạch như một dòng chảy, không phải như một đống dây.

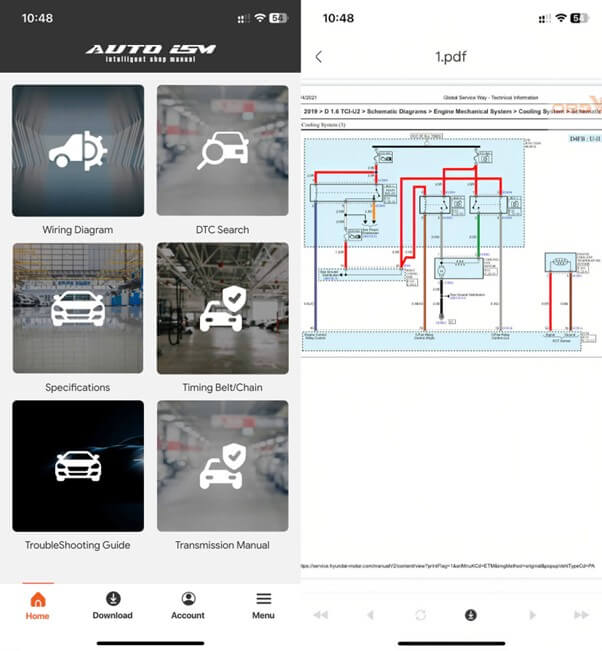

Hình 4: Tra cứu vị trí cảm biến hệ thống mạch điện trên App Auto ISM

3. 4 thành phần cốt lõi trong mọi sơ đồ mạch điện ô tô

3.1 Nguồn điện: điểm bắt đầu của mọi phân tích

Trong mọi sơ đồ mạch điện ô tô, nguồn là nơi đầu tiên phải tìm. Nguồn có thể là B+ thường trực từ bình, IG từ khóa điện, ACC hoặc nguồn được ECU/relay cấp sau khi có điều kiện. Nếu chưa xác định được nguồn, mọi bước phân tích phía sau gần như vô nghĩa.

Khi đọc tài liệu điện oto, hãy hỏi ngay: nguồn đi từ đâu, qua cầu chì nào, qua relay nào, có chia nhánh hay không. Chỉ cần nắm được trục nguồn chính, bạn đã hiểu được một nửa hệ thống.

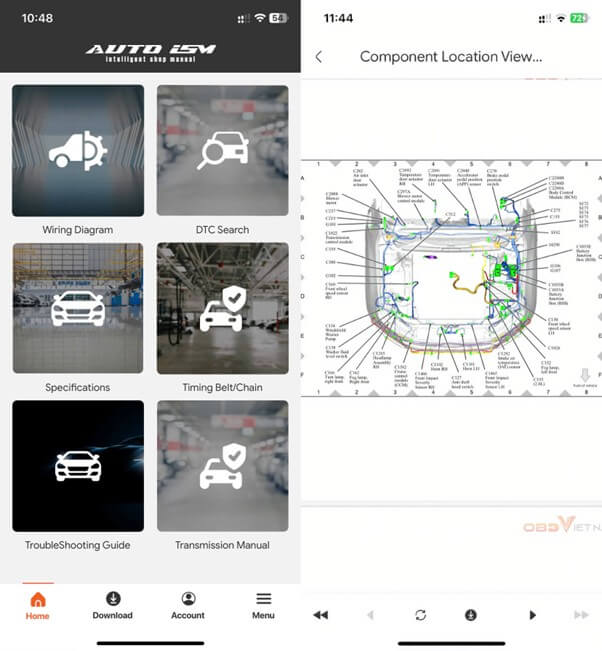

Hình 5: Chi tiết tra cứu sơ đồ mạch điện trên App Auto ISM

3.2 Tải: nơi tiêu thụ điện và tạo ra chức năng thực tế

Tải là thành phần sử dụng điện để tạo ra hành động: bóng đèn sáng, motor quay, kim phun mở, solenoid đóng, quạt chạy, ly hợp điện từ hút. Khi phân tích mạch, tải chính là “điểm mà khách hàng nhìn thấy kết quả”.

Nếu tải không hoạt động, vấn đề thường chỉ nằm trong vài nhóm: không có nguồn tới tải, không có mass, tải hỏng, hoặc điều khiển không kích hoạt. Hiểu được điều này giúp bạn đọc sơ đồ mạch điện ô tô một cách thực chiến hơn rất nhiều.

3.3 Mass: đường quay về thường bị xem nhẹ nhưng cực kỳ quan trọng

Rất nhiều pan điện khó chịu không nằm ở nguồn mà nằm ở mass. Mass lỏng, mass rỉ sét, mass chung cho nhiều tải bị tụt áp có thể gây lỗi chập chờn, yếu tải, thậm chí tạo mã lỗi cảm biến giả. Trong tài liệu điện oto, mass thường được ký hiệu rất rõ, nhưng nhiều thợ lại bỏ qua.

Tư duy dòng điện bắt buộc bạn phải nhớ: điện không thể “tới rồi biến mất”, nó phải quay về. Không có đường về mass tốt thì tải vẫn không hoạt động dù bạn đo thấy có nguồn ở một đầu.

3.4 Điều khiển: thứ quyết định khi nào mạch được phép hoạt động

Phần điều khiển chính là nơi mạch trở nên “thông minh”. Công tắc có thể điều khiển trực tiếp tải, relay có thể cắt nối nguồn, ECU có thể kéo mass hoặc cấp nguồn điều khiển cho tải. Trên xe đời mới, phần điều khiển còn phức tạp hơn vì có BCM, ECU, CAN, LIN.

Khi đọc sơ đồ mạch điện ô tô, nếu bạn không tách rõ đâu là phần công suất và đâu là phần điều khiển, bạn rất dễ kết luận nhầm. Một dây không có điện chưa chắc là hỏng, có thể đơn giản là ECU chưa cho phép nó hoạt động vì chưa đủ điều kiện.

4. Cách đọc sơ đồ mạch điện ô tô theo đúng thứ tự tư duy

4.1 Bước 1: Tìm nguồn trước, đừng nhìn tải trước

Sai lầm phổ biến là nhìn ngay vào tải vì đó là thứ “đang hỏng”. Nhưng cách đúng là phải tìm nguồn trước: từ bình, tới cầu chì, qua relay, tới tải. Đó là xương sống của toàn bộ sơ đồ mạch điện ô tô.

Khi mở tài liệu điện oto, hãy dùng mắt lần theo đường nguồn lớn nhất trước. Bạn không cần hiểu toàn bộ sơ đồ ngay lập tức, chỉ cần hiểu “điện đi vào mạch từ đâu”. Điều này giúp sơ đồ bớt rối ngay tức thì.

4.2 Bước 2: Xác định tải và xem nó cần gì để hoạt động

Sau khi tìm nguồn, hãy xác định tải chính của mạch là gì: motor kính, bơm xăng, quạt két nước, kim phun, cuộn đánh lửa, đèn pha… Từ đó đặt câu hỏi: để tải này chạy thì nó cần có nguồn cố định hay nguồn theo lệnh, cần mass thường trực hay mass điều khiển.

Chính câu hỏi này sẽ giúp bạn đọc sơ đồ mạch điện ô tô như một câu chuyện logic chứ không phải hình vẽ chết. Bạn bắt đầu thấy được vì sao tải chưa chạy: thiếu nguồn, thiếu mass hay thiếu lệnh điều khiển.

4.3 Bước 3: Tìm mass và xem mass đó là mass cố định hay mass điều khiển

Nhiều mạch có mass cố định, nhưng rất nhiều mạch trên xe hiện đại lại được ECU điều khiển bằng cách kéo mass. Đây là chỗ rất nhiều người nhầm lẫn. Họ thấy không có mass ở tải và kết luận lỗi đường mass, trong khi thực tế ECU chưa kích hoạt vì điều kiện chưa đủ.

Trong tài liệu điện oto, việc phân biệt mass cố định và mass điều khiển là cực kỳ quan trọng. Nếu không tách được hai kiểu này, bạn gần như không thể chẩn đoán sâu các mạch điện tử hiện đại.

4.4 Bước 4: Tìm phần điều khiển sau cùng để hiểu ECU hoặc công tắc đang “ra lệnh” thế nào

Khi đã nắm nguồn, tải và mass, bạn mới nên đi vào phần điều khiển: công tắc, relay coil, transistor trong ECU, BCM, tín hiệu mạng. Đây là lớp logic cao hơn của mạch.

Cách này giúp bạn không bị chìm trong chi tiết ngay từ đầu. Bạn đi từ phần công suất dễ thấy đến phần điều khiển phức tạp hơn. Đó là cách đọc sơ đồ mạch điện ô tô nhanh, chắc và phù hợp nhất cho chẩn đoán thực tế.

5. Phân tích 3 kiểu mạch phổ biến theo tư duy dòng điện

5.1 Mạch cấp nguồn trực tiếp, công tắc nằm trước tải

Đây là kiểu mạch cơ bản nhất: nguồn đi qua cầu chì, qua công tắc rồi tới tải, cuối cùng về mass. Ví dụ đơn giản có thể là một số mạch đèn, còi, quạt đời cũ.

Khi tải không hoạt động, cách nghĩ rất rõ: điện đã tới công tắc chưa, qua công tắc chưa, tới tải chưa, mass có tốt không. Đọc tài liệu điện oto với kiểu mạch này là bài tập nền tảng để rèn tư duy dòng điện.

5.2 Mạch nguồn thường trực, ECU kéo mass điều khiển tải

Đây là kiểu cực kỳ phổ biến trên xe đời mới: kim phun, cuộn đánh lửa, relay quạt, nhiều solenoid… Tải luôn có nguồn ở một đầu, ECU điều khiển bằng cách kéo mass ở đầu còn lại khi đủ điều kiện.

Nếu không hiểu kiểu mạch này trong sơ đồ mạch điện ô tô, bạn sẽ dễ đo thấy có 12V ở tải rồi nghĩ tải phải chạy. Thực ra chưa chắc, vì đầu còn lại chưa được ECU kéo mass thì tải vẫn đứng yên.

5.3 Mạch relay: điều khiển nhỏ để đóng mạch công suất lớn

Relay là “cầu nối” giữa mạch điều khiển yếu và mạch công suất lớn. Một công tắc nhỏ hoặc ECU chỉ cần cấp nguồn hoặc mass cho cuộn relay, relay sẽ đóng tiếp điểm để cấp nguồn lớn cho tải như quạt, bơm, đèn.

Khi đọc tài liệu điện oto, bạn phải tách relay thành hai phần: cuộn điều khiển và tiếp điểm công suất. Nhiều người chỉ nhìn relay như một khối duy nhất nên đo rất rối. Thực ra nếu tách được hai mạch này ra, việc chẩn đoán relay trở nên rất dễ.

6. Cách “chặn mạch” để tránh đo mò

6.1 Không đo từ đầu tới cuối từng điểm, hãy chia mạch thành hai nửa

Khi tải không hoạt động, đừng bắt đầu đo 10 điểm liên tiếp. Hãy chia mạch thành hai nửa và đo ở giữa trước. Nếu giữa mạch đã có điện thì lỗi nằm về phía sau; nếu chưa có thì lỗi nằm về phía trước.

Đây là kỹ thuật cực hiệu quả khi dùng sơ đồ mạch điện ô tô. Bạn không cần kiểm toàn bộ sơ đồ, chỉ cần vài điểm “cửa ngõ” là đã thu hẹp phạm vi rất nhanh.

6.2 Chọn điểm đo theo logic nguồn – tải – mass

Nếu nghi mất nguồn, hãy chọn điểm sau cầu chì, sau relay, trước tải. Nếu nghi mất mass, chọn đo sụt áp trên đường mass khi tải hoạt động. Nếu nghi điều khiển, hãy kiểm tín hiệu ra từ ECU hoặc tín hiệu vào của relay.

Khi chọn điểm đo theo logic này, tài liệu điện oto trở thành bản đồ chỉ điểm rất rõ ràng. Bạn không còn cắm que đo theo kiểu “thử vận may” nữa.

6.3 Đo ít nhưng phải “có câu hỏi”

Mỗi phép đo phải trả lời một câu hỏi cụ thể:

• Nguồn đã tới đây chưa?
• Relay đã đóng chưa?
• ECU đã kéo mass chưa?
• Tải có đang tiêu thụ điện không?

Nếu đo mà không có câu hỏi, bạn sẽ rất nhanh bị ngập trong con số và không biết kết luận gì. Đây là lý do vì sao nhiều người cầm đồng hồ tốt, cầm máy tốt nhưng vẫn sửa rất lâu.

7. Những lỗi phổ biến khi đọc sơ đồ mạch điện ô tô

7.1 Nhầm nguồn với tín hiệu

Không phải dây nào có điện áp cũng là dây nguồn. Rất nhiều dây tín hiệu cảm biến cũng có điện áp, nhưng dòng nhỏ và ý nghĩa hoàn toàn khác. Nếu không đọc kỹ tài liệu điện oto, bạn dễ nhầm tín hiệu 5V hoặc tín hiệu phản hồi thành nguồn cấp.

Hậu quả là chẩn đoán sai, tệ hơn là cấp thử nguồn vào đường tín hiệu và làm hỏng ECU hoặc cảm biến.

7.2 Nhầm mass cố định với mass điều khiển

Đây là sai lầm cực phổ biến. Thợ thấy đầu tải chưa có mass và nghĩ đứt mass, trong khi thực tế ECU chưa kéo mass vì điều kiện chưa đúng. Nếu không hiểu cấu trúc trong sơ đồ mạch điện ô tô, bạn rất dễ thay nhầm ECU, relay hoặc đấu tắt sai cách.

7.3 Chỉ nhìn dây mà bỏ qua điều kiện hoạt động

Nhiều mạch chỉ hoạt động khi khóa điện ON, số ở vị trí nhất định, động cơ nóng, công tắc phanh đang đóng hoặc xe đang chạy trên tốc độ xác định. Nếu bạn không đọc phần mô tả trong tài liệu điện oto, bạn sẽ test sai thời điểm và tưởng hệ thống hỏng.

7.4 Không kết hợp wiring với pinout và location

Sơ đồ mạch cho bạn biết logic, nhưng để đo đúng bạn còn cần pinout và vị trí giắc. Nếu chỉ nhìn wiring mà không mở phần connector view và location, bạn rất dễ đo nhầm chân, nhầm giắc hoặc tháo sai cụm chi tiết.

8. Thực chiến: ví dụ đọc sơ đồ theo tư duy dòng điện

8.1 Ví dụ mạch bơm xăng

Mạch bơm xăng thường gồm nguồn từ bình, qua cầu chì, qua relay bơm, tới bơm xăng, rồi về mass. Phần điều khiển là ECU cấp lệnh cho relay. Khi xe không nổ, thợ non thường thay bơm ngay.

Nhưng nếu đọc sơ đồ mạch điện ô tô theo tư duy dòng điện, bạn sẽ hỏi: có nguồn tới relay chưa, relay có được ECU kích chưa, sau relay có điện ra chưa, bơm có mass tốt chưa. Chỉ vài phép đo là biết lỗi ở relay, điều khiển hay bơm thật sự.

8.2 Ví dụ mạch quạt két nước điều khiển bằng ECU

Nhiều xe đời mới có quạt két nước nhận nguồn sẵn và ECU điều khiển qua relay hoặc module quạt. Nếu không hiểu cấu trúc mạch, bạn dễ thấy quạt không quay rồi kết luận hỏng quạt.

Trong tài liệu điện oto, khi phân tích theo nguồn – tải – mass – điều khiển, bạn sẽ thấy rõ: quạt có nguồn chưa, module quạt có lệnh điều khiển chưa, ECU có đang nhận tín hiệu nhiệt độ đúng chưa. Từ đó chẩn đoán đi thẳng vào gốc lỗi thay vì thay cụm quạt oan.

8.3 Ví dụ mạch đèn pha qua BCM

Trên nhiều xe mới, công tắc đèn không cấp điện trực tiếp cho đèn mà chỉ gửi tín hiệu về BCM. BCM sau đó điều khiển relay hoặc driver để cấp điện cho đèn. Nếu đọc theo kiểu mạch truyền thống, bạn sẽ thấy rất khó hiểu.

Nhưng nếu đọc sơ đồ mạch điện ô tô theo tư duy dòng điện, bạn sẽ tách ra được hai phần: mạch tín hiệu công tắc về BCM và mạch công suất từ BCM/relay ra bóng đèn. Từ đó việc kiểm tra trở nên rất rõ ràng.

9. Cách luyện tư duy dòng điện mỗi ngày

9.1 Bắt đầu từ những mạch đơn giản

Hãy bắt đầu với đèn, còi, quạt, gạt mưa, bơm xăng. Đây là những mạch dễ hình dung, giúp bạn quen với việc nhìn nguồn – tải – mass – điều khiển. Đừng lao ngay vào CAN, LIN hay BCM phức tạp nếu nền tảng chưa vững.

Khi đã quen với mạch đơn giản trong tài liệu điện oto, bạn sẽ thấy mạch phức tạp thực ra cũng chỉ là nhiều mạch đơn giản ghép lại.

9.2 Mỗi lần mở sơ đồ, hãy tự hỏi 4 câu

• Nguồn vào từ đâu?
• Tải là gì?
• Mass về bằng cách nào?
• Ai điều khiển mạch này hoạt động?

Chỉ cần giữ 4 câu hỏi này trong đầu, cách đọc sơ đồ mạch điện ô tô của bạn sẽ thay đổi rất nhanh.

9.3 Vẽ lại mạch bằng tay theo cách mình hiểu

Một cách học rất tốt là lấy sơ đồ gốc trong tài liệu điện oto, rồi tự vẽ lại bản đơn giản hơn: chỉ giữ nguồn, tải, mass, relay, ECU và các điểm đo chính. Khi tự vẽ được, nghĩa là bạn đã bắt đầu thật sự hiểu mạch.

10. FAQ – Câu hỏi thường gặp về sơ đồ mạch điện ô tô

10.1 Vì sao đọc sơ đồ mạch điện ô tô hoài mà vẫn thấy rối?

Nguyên nhân thường không phải vì bạn kém, mà vì bạn đang đọc theo kiểu “nhìn dây” chứ chưa đọc theo tư duy dòng điện. Khi chưa tách được nguồn, tải, mass và điều khiển, sơ đồ nào cũng giống một mớ ký hiệu khó nhớ.

10.2 Học sơ đồ mạch điện ô tô nên bắt đầu từ đâu?

Nên bắt đầu từ các mạch đơn giản như đèn, còi, gạt mưa, bơm xăng. Mục tiêu đầu tiên không phải nhớ hết ký hiệu, mà là hiểu được dòng điện đi từ đâu đến đâu và vì sao tải hoạt động hoặc không hoạt động.

10.3 Chỉ cần sơ đồ mạch điện ô tô có đủ để chẩn đoán không?

Chưa đủ. Ngoài sơ đồ mạch, bạn còn cần pinout, location, mô tả hệ thống và thông số trong tài liệu điện oto để biết đo đúng chân, đúng điều kiện và so đúng giá trị chuẩn.

10.4 Vì sao nhiều thợ đo có nguồn mà tải vẫn không chạy?

Vì có nguồn chưa đủ. Tải còn cần đường về mass tốt và cần lệnh điều khiển đúng lúc. Trên xe đời mới, rất nhiều tải được ECU kéo mass hoặc cấp lệnh theo điều kiện, nên phải đọc sơ đồ theo đúng logic mới hiểu được.

10.5 Tư duy dòng điện giúp gì cho chẩn đoán thực tế?

Tư duy dòng điện giúp bạn đo ít hơn nhưng chính xác hơn, khoanh vùng lỗi nhanh hơn, tránh đo mò và tránh thay thử. Đây là nền tảng để từ một thợ sửa điện bình thường tiến lên mức chẩn đoán điện – điện tử bài bản.

11. Kết luận: Muốn hết đo mò, hãy bắt đầu nghĩ như dòng điện

Đọc đúng sơ đồ mạch điện ô tô không phải là nhớ thật nhiều hình vẽ, mà là hiểu thật rõ 4 thứ: nguồn ở đâu, tải là gì, mass về bằng cách nào và ai đang điều khiển mạch đó. Khi tư duy của bạn chuyển từ “nhìn dây” sang “nhìn dòng điện”, toàn bộ cách chẩn đoán điện sẽ thay đổi.

Từ lúc đó, tài liệu điện oto không còn là thứ mở ra cho có, mà trở thành bản đồ thật sự để bạn khoanh pan nhanh, đo đúng chỗ, hạn chế thay nhầm – đền đồ và tự tin hơn với các ca điện khó.

=> Từ ca xe tiếp theo, hãy thử làm đúng 3 việc: mở sơ đồ, tìm nguồn trước, rồi lần theo tải – mass – điều khiển. Chỉ cần kiên trì như vậy, bạn sẽ thấy mình bớt đo mò rất nhanh và tiến gần hơn tới tư duy của một người chẩn đoán điện ô tô chuyên nghiệp.
