6 SAI LẦM THƯỜNG GẶP KHI TRA TÀI LIỆU SỬA CHỮA Ô TÔ

1. Tóm tắt: Tra sai tài liệu = chẩn đoán sai pan, trả giá bằng thời gian và tiền bạc

Rất nhiều ca “sai pan, đền đồ” không phải do thiếu thiết bị mà do tra sai tài liệu sửa chữa ô tô: chọn nhầm hệ thống, nhầm đời xe, bỏ qua điều kiện kiểm tra, chỉ xem sơ đồ không đọc ghi chú. Chẩn đoán đúng bắt đầu từ tra đúng tài liệu.

Khi hiểu được 6 sai lầm phổ biến này và sửa lại cách tra cứu, bạn sẽ:

• Giảm hẳn hạ đồ/đập đồ oan,
• Rút ngắn thời gian khoanh vùng pan,
• Tự tin xử lý xe đời mới, nhiều ECU – CAN hơn,
  … nghĩa là đi rất gần tới tư duy của một chuyên gia chẩn đoán.

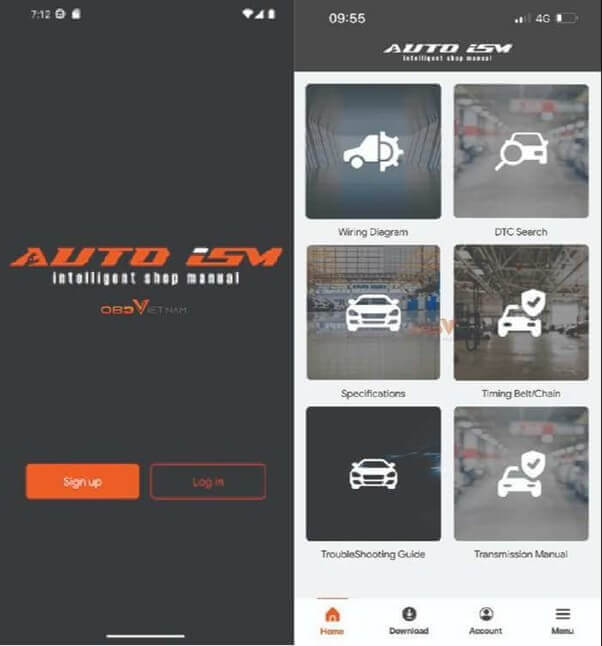

Hình 1: Tra cứu tài liệu ô tô trên app Auto ISM

2. Sai lầm 1: Chọn sai hệ thống, sai đời xe ngay từ bước tra tài liệu

2.1 Sai đời xe, sai mã máy – mọi sơ đồ đều trở nên vô nghĩa

Sai lầm đầu tiên và cũng là nặng nhất là tra sai đời xe hoặc sai mã động cơ/hộp số rồi vẫn nghĩ “chắc cũng giống giống nhau”. Chỉ cần khác đời, khác mã máy là: sơ đồ mạch, màu dây, chân ECU, thông số, quy trình đã có thể khác hoàn toàn.

Hậu quả rất rõ:

• Đo đúng vị trí nhưng… sai dây.
• Tìm sai cầu chì, sai mass.
• So thông số sai chuẩn nên kết luận nhầm pan.

Dùng tài liệu sửa chữa ô tô mà sai từ bước chọn xe thì mọi nỗ lực phía sau chỉ là… đoán trò chơi.

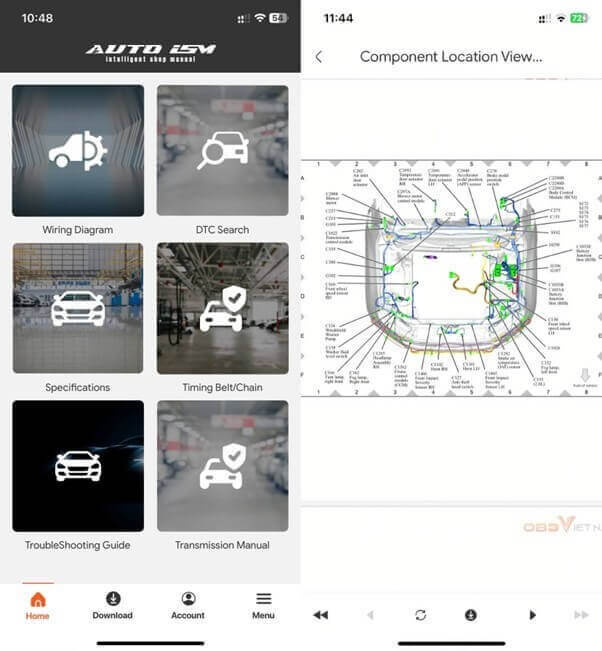

Hình 2: Tra cứu sơ đồ hệ thống vị trí cảm biến trên App Auto ISM

2.2 Chọn nhầm hệ thống – “bệnh ở hộp số mà cứ đi tìm ở động cơ”

Một lỗi phổ biến khác: triệu chứng ở hộp số tự động nhưng lại long nhong tra phần động cơ; bệnh ở body nhưng lại mò trong động cơ, ABS. Nguyên nhân là không khoanh vùng pan kỹ trước, đã vội mở tài liệu.

Ví dụ: Ranger vào số D giật mạnh, nhiều người cứ lao vào tra phần máy, trong khi nhiều khi lỗi nằm ở hộp số AT, chân máy, hệ thống điều khiển tải… Nếu vào sai mục trong tài liệu kỹ thuật ô tô, bạn sẽ đi sai hướng từ phút đầu.

2.3 Cách khắc phục: luôn bắt đầu bằng “3 câu hỏi vàng”

Trước khi mở tài liệu:

1. Xe gì? Đời nào? Mã máy/mã hộp?
2. Triệu chứng thuộc hệ nào? Động cơ, hộp số, phanh, body, an toàn?
3. Có mã lỗi không? Thuộc ECU nào?

Chỉ khi trả lời được 3 câu này, bạn mới mở tài liệu sửa chữa ô tô và chọn đúng xe – đúng hệ thống – đúng ECU.

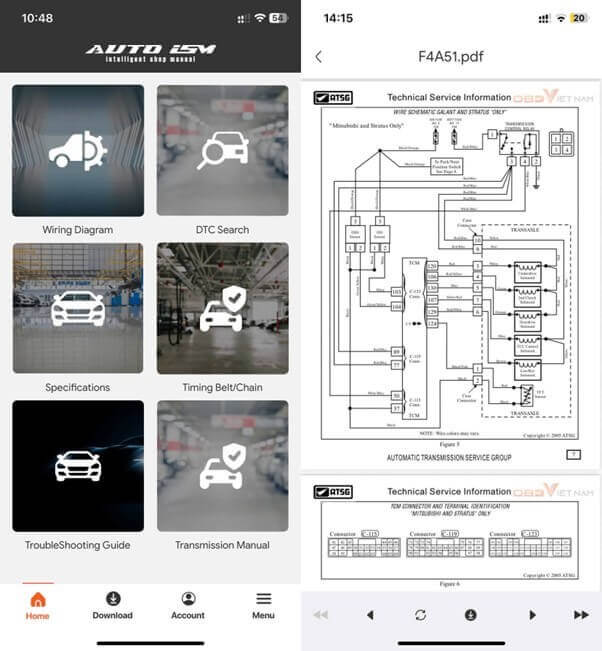

Hình 3: Tra cứu hệ thống sơ đồ mạch điện trên App Auto ISM

3. Sai lầm 2: Chỉ xem sơ đồ mạch, không đọc mô tả hệ thống và điều kiện hoạt động

3.1 Biết dây nhưng không hiểu ECU đang “nghĩ gì”

Sai lầm rất thường gặp: mở tài liệu, nhảy thẳng vào sơ đồ mạch, thấy dây là đo, không đọc phần mô tả hệ thống (System Description). Kết quả là:

• Biết đường đi điện nhưng không biết ECU đang dùng tín hiệu đó để làm gì.
• Không hiểu vì sao ECU set mã lỗi trong tình huống đó.

Tài liệu kỹ thuật ô tô luôn có phần giải thích: tín hiệu nào là chính, tín hiệu nào phụ, tín hiệu nào chỉ kiểm tra trong điều kiện đặc biệt. Bỏ qua phần này, bạn mất đi “bộ não” của hệ thống, chỉ còn “đo dây” một cách mù quáng.

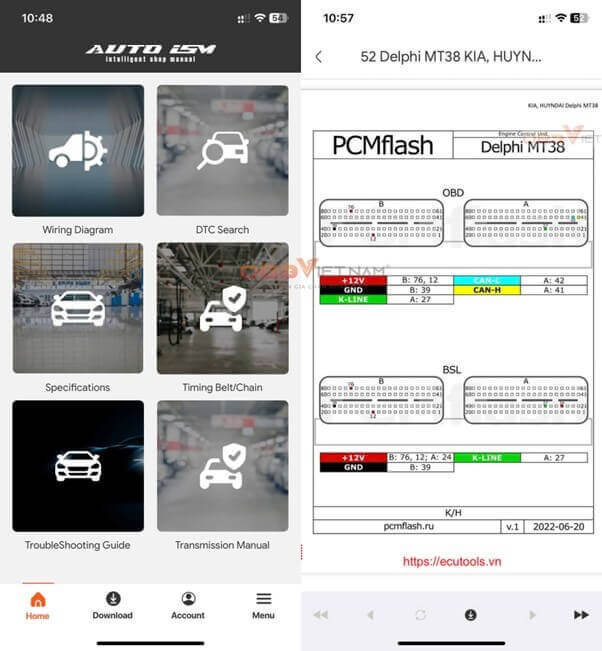

Hình 4: Tra cứu sơ đồ PinOUT chân hộp ECU trên App Auto ISM

3.2 Bỏ qua điều kiện hoạt động → test sai chế độ → kết luận sai

Rất nhiều hệ thống chỉ hoạt động khi đủ điều kiện:

• Nhiệt độ nước, nhiệt độ dầu trong khoảng nào.
• Tốc độ xe, vị trí ga, trạng thái phanh.
• Chế độ lái (ECO, SPORT), số đang cài…

Tài liệu sửa chữa ô tô thường ghi rất rõ: “Chỉ kiểm giá trị này khi…”, hoặc “Hệ thống chỉ hoạt động khi…”. Không đọc, bạn dễ:

• Test ở điều kiện sai,
• Thấy “không hoạt động” → nghĩ hỏng,
• Thực ra ECU chỉ đang khóa vì thiếu điều kiện.

3.3 Cách khắc phục: luôn dành 3–5 phút đọc phần mô tả trước khi đo

Một quy tắc đơn giản nhưng tạo khác biệt rất lớn:

• Luôn đọc System Description / Function / Operation trước.
• Ghi chú các điều kiện quan trọng: nhiệt độ, tốc độ, chế độ…
• Sau đó mới vẽ mạch, chọn điểm đo, đặt bài test.

Chỉ 3–5 phút đọc tài liệu kỹ thuật ô tô đúng chỗ có thể giúp bạn tiết kiệm cả buổi chiều mò mẫm sau đó.

4. Sai lầm 3: Không đọc kỹ ghi chú, cảnh báo và chú ý nhỏ trong tài liệu

4.1 Bỏ qua ghi chú = phớt lờ kinh nghiệm của nhà sản xuất

Trong tài liệu sửa chữa ô tô, những dòng nhỏ kiểu “Note”, “Caution”, “Important” chính là nơi hãng gói gọn kinh nghiệm hàng nghìn ca pan. Ví dụ:

• “Giá trị này chỉ đúng khi nhiệt độ nước 80–95°C”.
• “Không đo điện trở khi ECU đang cấp nguồn”.
• “Không cấp nguồn trực tiếp vào chân X, có thể làm hỏng ECU”.

Bỏ qua ghi chú, bạn rất dễ:

• Đo sai điều kiện → đọc sai kết quả.
• Gây hỏng thêm linh kiện trong lúc test.

4.2 Xem sơ đồ nhưng bỏ sót chú thích chân, hướng nhìn giắc

Một lỗi nữa là chỉ nhìn “hình giắc” mà không đọc kỹ:

• Hướng nhìn: nhìn từ phía dây hay phía chân cắm?
• Đánh số: từ trái sang phải hay phải sang trái?
• Mã giắc, mã module cụ thể nào?

Nhầm hướng nhìn giắc là lỗi cực kỳ nguy hiểm:

• Bạn đo nhầm chân, kết luận nhầm.
• Tệ hơn, bạn có thể cấp nguồn/mass vào chân tín hiệu, làm chết ECU.

4.3 Cách khắc phục: tạo thói quen “đọc chữ trước, chọc que sau”

Trước khi đo:

• Đọc hết các dòng Note/Caution quanh sơ đồ.
• Xác nhận 3 điều: hướng nhìn giắc, cách đánh số, điều kiện đo.
• Chỉ bắt đầu đo khi chắc chắn mình không hiểu nhầm.

Thói quen nhỏ này khi kết hợp với tài liệu kỹ thuật ô tô chuẩn sẽ giảm rất nhiều ca “chết hộp, chết cảm biến” do thao tác test sai.

5. Sai lầm 4: Không dùng flowchart chẩn đoán, chỉ đọc mã lỗi rồi đoán

5.1 Mã lỗi không phải kết luận, chỉ là điểm xuất phát

Rất nhiều thợ đọc DTC xong là… phán luôn:

• P020X → “hư kim phun”.
• P030X → “hư bugi, bobin”.
• P0XXX cảm biến → “hư cảm biến”.

Trong khi đó, tài liệu sửa chữa ô tô luôn có:

• Điều kiện set mã,
• Nguyên nhân có thể,
• Flowchart từng bước kiểm tra: nguồn, mass, dây, cảm biến, ECU…

Bỏ qua flowchart, bạn biến mã lỗi từ “manh mối chẩn đoán” thành “cớ để thay thử”.

5.2 Không đi theo quy trình, nhảy bước theo cảm tính → dễ sót nguyên nhân

Các hãng viết flowchart để:

• Đảm bảo thợ không bỏ qua những bước cơ bản (nguồn, mass, mát, cơ khí…).
• Hạn chế thay linh kiện khi chưa loại trừ dây/giắc.

Nếu nhảy bước:

• Bạn có thể thay cảm biến trong khi nguồn 5V đã mất ở nhiều cảm biến cùng lúc.
• Bạn có thể kết luận hỏng hộp số trong khi áp suất line chưa đạt chuẩn.

5.3 Cách khắc phục: kết hợp flowchart với kinh nghiệm – không bỏ, cũng không mù quáng

Cách dùng flowchart thông minh là:

• Đọc toàn bộ flowchart trong tài liệu kỹ thuật ô tô, nắm ý chính.
• Dựa vào kinh nghiệm, bạn có thể gộp/nối một số bước nhưng không bỏ qua bước “cốt lõi”.
• Ghi lại bước mình đã làm, tránh lặp lại hoặc bỏ sót.

Như vậy, bạn vừa tận dụng được kinh nghiệm hãng, vừa không biến mình thành “thợ làm theo sách” một cách máy móc.

6. Sai lầm 5: Đo – đọc – kết luận nhưng không so với thông số chuẩn trong tài liệu

6.1 Đo xong rồi… “cảm thấy”

Một sai lầm rất “nguy hiểm nhưng phổ biến”:

• Đo được 3,7V → “thấy thấp”.
• Đo được 5,1 bar → “chắc hơi yếu”.
• Đo cuộn dây 0,4Ω → “có vẻ bình thường”.

Nhưng nếu không so với thông số trong tài liệu sửa chữa ô tô, mọi “cảm thấy” đều chỉ là cảm tính. Mỗi hãng, mỗi dòng, mỗi hệ thống có chuẩn khác nhau: cái bạn nghĩ “bất thường” có thể lại nằm trong phạm vi ECU chấp nhận.

6.2 Không đọc điều kiện đo: thông số đúng nhưng hoàn cảnh sai

Thông số trong tài liệu kỹ thuật ô tô luôn đi kèm điều kiện:

• “At idle speed, engine warm: …”
• “With ignition ON, engine OFF: …”

Nếu bạn đo ở: máy lạnh, tải cao, tua khác, nhiệt độ khác… thì thông số sẽ khác. Không đối chiếu đúng điều kiện, bạn rất dễ “nhầm chuẩn”, từ đó suy luận sai.

6.3 Cách khắc phục: mọi phép đo đều phải có “điểm đối chiếu” trong tài liệu

Khi đo xong:

• Ghi lại giá trị đo.
• Mở tài liệu sửa chữa ô tô đúng mục → tìm bảng thông số.
• So với giá trị chuẩn + điều kiện đo thiếu gì/thừa gì.

Nếu chưa tìm được thông số chuẩn trong tài liệu, tốt hơn hết là đừng vội kết luận mà nên tiếp tục tra đúng phần spec.

7. Sai lầm 6: Không liên kết sơ đồ mạch với location & pinout – đo nhầm dây, tháo nhầm đồ

7.1 Chỉ nhìn wiring, không xem sơ đồ vị trí – lỗi kinh điển

Nhiều thợ mở sơ đồ mạch, thấy ký hiệu cảm biến Gxx, module Jxx… nhưng không mở thêm phần vị trí (Location). Kết quả:

• Đi tìm “phỏng đoán” trên xe, dễ tháo nhầm chi tiết.
• Mất nhiều thời gian chỉ để… tìm đúng cái mình muốn đo.

Trong khi đó, tài liệu kỹ thuật ô tô thường có:

• Hình chụp trong khoang máy, gầm, nội thất.
• Số thứ tự vị trí ứng với sơ đồ.

Bỏ qua là bạn tự khiến mình vất vả hơn nhiều.

7.2 Không xem pinout – tưởng đo đúng chân nhưng thực ra… sai hoàn toàn

Pinout ECU/TCM/module là “bản đồ chân” bắt buộc phải xem trước khi đo:

• Số chân, ký hiệu, chức năng từng chân.
• Hướng nhìn giắc, ký hiệu chân trống.

Nếu không xem pinout trong tài liệu sửa chữa ô tô, bạn rất dễ:

• Đo nhầm sang chân cạnh.
• Cấp nguồn, mass vào chân tín hiệu.
• Gây hỏng phần tử điều khiển vì test sai cách.

7.3 Cách khắc phục: luôn dùng “combo 3 thứ” – Wiring + Location + Pinout

Khi cần kiểm tra một mạch:

1. Wiring: hiểu đường đi và logic.
2. Location: biết chính xác nó nằm ở đâu trên xe.
3. Pinout: biết chân nào cần đo.

Chỉ khi cả 3 thứ đều rõ ràng, bạn mới nên đưa que đo, đồng hồ, oscilloscope vào hệ thống. Đây là cách các chuyên gia chẩn đoán hạn chế tối đa rủi ro phát sinh pan mới trong lúc sửa.

8. Làm sao để hình thành thói quen tra tài liệu sửa chữa ô tô “chuẩn chuyên gia”?

8.1 Xây quy trình chung cho mọi ca pan – dù nhỏ hay lớn

Quy trình đơn giản mà hiệu quả:

1. Ghi rõ triệu chứng.
2. Quét lỗi, lưu DTC, data.
3. Khoanh vùng hệ thống.
4. Mở tài liệu kỹ thuật ô tô đúng xe – đúng hệ thống.
5. Đọc mô tả hệ thống + điều kiện hoạt động.
6. Xem wiring + location + pinout.
7. Dùng flowchart + thông số để lập kế hoạch đo.

Làm nhiều lần sẽ thành phản xạ – lúc đó bạn dùng tài liệu như hơi thở, không còn thấy “phiền phức”.

8.2 Biến mỗi ca pan thành một bài học gắn với tài liệu

Mỗi lần sửa xong một ca, hãy note lại:

• Dùng phần nào trong tài liệu sửa chữa ô tô.
• Bước nào trong flowchart là quan trọng nhất.
• Lần sau gặp pan tương tự có thể rút gọn bước như thế nào.

Dần dần, bạn xây được sổ tay tài liệu rút gọn của riêng mình – kết hợp giữa tri thức hãng và kinh nghiệm thực chiến của bạn.

8.3 Dùng hệ thống/app tra cứu để tránh “chết chìm trong PDF”

Thay vì cất giữ hàng trăm file rời, bạn nên dùng nền tảng tra cứu tài liệu ô tô (app/kho số hóa) để:

• Phân loại theo hãng – đời – hệ thống.
• Tra nhanh theo mã lỗi/triệu chứng.
• Giảm thời gian lục lọi, tăng thời gian chẩn đoán.

Đây là cách gara hiện đại đang làm để chuẩn hóa việc dùng tài liệu, biến nó thành “văn hóa xưởng” chứ không chỉ là thói quen của vài người.

9. FAQ – Câu hỏi thường gặp về sai lầm khi tra tài liệu sửa chữa ô tô

9.1 Vì sao gara đã có tài liệu sửa chữa ô tô mà vẫn hay sai pan?

Nguyên nhân thường không nằm ở việc có hay không có tài liệu, mà ở cách dùng tài liệu. Nhiều thợ chỉ mở sơ đồ rồi đo cảm tính, không đọc mô tả hệ thống, không dùng flowchart và không so với thông số chuẩn nên tài liệu không phát huy được tác dụng.

9.2 Thợ mới nên học đọc phần nào trước trong tài liệu kỹ thuật ô tô?

Thợ mới nên bắt đầu từ: mô tả hệ thống, sơ đồ mạch đơn giản, sơ đồ vị trí và thông số cơ bản. Sau khi quen mắt, hãy học dần cách dùng flowchart chẩn đoán và data list. Đi từ dễ đến khó giúp đỡ “ngợp” khi nhìn tài liệu.

9.3 Chỉ cần sơ đồ mạch có đủ để chẩn đoán không?

Không. Sơ đồ mạch chỉ cho biết đường đi điện, chưa nói lên logic điều khiển, điều kiện set lỗi, thông số chuẩn. Chẩn đoán đúng cần kết hợp: wiring + mô tả hệ thống + thông số + flowchart.

9.4 Dùng tài liệu sai đời xe thì có nguy hiểm không, hay chỉ là mất thời gian?

Dùng tài liệu sai đời xe không chỉ tốn thời gian mà còn tiềm ẩn nguy cơ hỏng thêm: đo nhầm chân, cấp nguồn sai, tháo nhầm chi tiết… Vì vậy, luôn phải xác định đúng đời xe, mã động cơ, mã hộp số trước khi tra tài liệu.

9.5 Gara nhỏ có cần chuẩn hóa quy trình tra tài liệu sửa chữa ô tô không?

Rất nên. Gara nhỏ càng thiếu người “gánh pan khó”, nên nếu không chuẩn hóa việc tra tài liệu, chỉ cần vài ca sai pan – đền đồ là đã ảnh hưởng nặng đến tài chính và uy tín. Quy trình tra tài liệu chuẩn giúp thợ trung bình cũng làm việc bài bản hơn, giảm phụ thuộc vào “cao thủ”.

10. Kết luận & CTA: Dùng tài liệu đúng cách – bước ngoặt từ “thợ làm theo cảm giác” thành “chuyên gia chẩn đoán”

6 sai lầm khi tra tài liệu sửa chữa ô tô – chọn sai hệ thống, sai đời, bỏ qua mô tả, không để ý điều kiện, không dùng flowchart, không so thông số, không kết hợp wiring – location – pinout – chính là những cái bẫy âm thầm kéo bạn xuống.

Khi bạn thay đổi thói quen:

• Luôn chọn đúng xe – đúng hệ thống – đúng ECU trước khi tra.
• Luôn đọc mô tả & điều kiện hoạt động, ghi lại điểm chính.
• Luôn dùng flowchart và thông số chuẩn trong tài liệu kỹ thuật ô tô để lập kế hoạch đo.
• Luôn kết hợp sơ đồ mạch với vị trí và pinout trước khi “chọc que”.

… thì bạn sẽ thấy:

• Pan khó trở nên “rõ ràng hơn rất nhiều”.
• Thời gian sửa chữa rút ngắn, tỉ lệ sai pan giảm mạnh.
• Giá trị của bạn trong gara tăng lên từng ngày – không chỉ là thợ tháo lắp, mà là người được tin tưởng để “bắt bệnh”.

=> Từ ca xe tiếp theo, hãy thử:

• Dừng lại 5 phút trước khi đo,
• Mở đúng phần tài liệu sửa chữa ô tô,
• Đọc lại ít nhất mô tả hệ thống, sơ đồ, thông số và flowchart.

Cứ kiên trì làm như vậy, rất nhanh thôi, bạn sẽ thấy mình bớt sửa mò, bớt lúng túng, bớt đền đồ – và đến gần hơn với hình ảnh một chuyên gia chẩn đoán thực thụ trong ngành ô tô.
