QUY TRÌNH CHẨN ĐOÁN CHUYÊN NGHIỆP VỚI AUTO ISM – CHUYÊN GIA CHIA SẺ

1. Tóm tắt: Quy trình chẩn đoán chuyên nghiệp + Auto ISM = bỏ hẳn sửa mò

Muốn chẩn đoán chuyên nghiệp, bạn cần hai thứ: quy trình rõ ràng và tài liệu ô tô chuẩn hãng. Auto ISM chính là nền tảng giúp bạn gắn hai phần đó lại với nhau: không tra lan man, không lục file rời, không hỏi nhóm vô hướng – chỉ tra đúng hãng – đời – hệ thống – pan rồi đi từng bước theo logic chẩn đoán.

Nói đơn giản: Auto ISM không chẩn đoán thay bạn, nhưng nó cho bạn tất cả “vũ khí”: sơ đồ mạch, thông số, pinout, flowchart, vị trí chi tiết… để bạn chẩn đoán như một chuyên gia – có căn cứ, có quy trình, có kết quả rõ ràng.

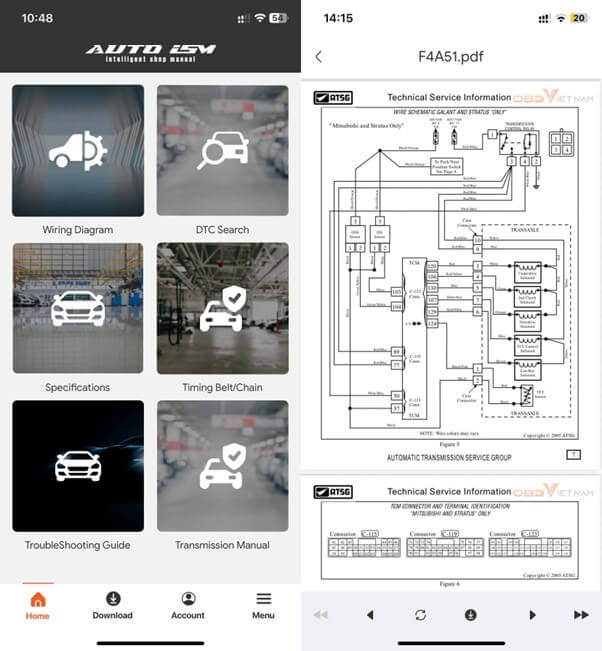

Hình 1: Phần mềm tra cứu tài liệu ô tô Auto Ism

2. Auto ISM là gì và đứng ở đâu trong quy trình chẩn đoán?

2.1 Auto ISM là gì dưới góc nhìn của người làm chẩn đoán?

Auto ISM là một nền tảng tra cứu tài liệu ô tô đa hãng do OBD Việt Nam phát triển, tập trung hóa các loại tài liệu:

• Sơ đồ mạch điện các hệ thống.
• Tài liệu động cơ, hộp số tự động, ABS, túi khí, body.
• Sơ đồ cân cam, sơ đồ chân ECU/TCM, pinout giắc.
• Thông số chuẩn: điện áp, điện trở, áp suất, moment siết.
• Quy trình chẩn đoán theo mã lỗi (flowchart).
• Vị trí cảm biến, giắc, mass, junction trên xe.

Tất cả nằm trong một app, tra theo hãng – đời – hệ thống – mã lỗi – triệu chứng. Thay vì tự đi tìm từng file PDF, Auto ISM giúp bạn vào đúng “ngăn tài liệu” trong vài thao tác.

2.2 Auto ISM đứng ở đâu trong quy trình chẩn đoán chuẩn?

Quy trình chẩn đoán chuyên nghiệp luôn gồm 3 trụ chính:

1. Dữ liệu thực tế trên xe

• Triệu chứng, tình trạng hoạt động.
• Mã lỗi, data list, test thực tế.

2. Tài liệu kỹ thuật chuẩn

• Sơ đồ, thông số, logic ECU.
• Quy trình chẩn đoán của hãng.

3. Tư duy & kinh nghiệm của thợ

• Biết chọn bước nào trước, bước nào sau.
• Biết rút ngắn quy trình hợp lý.

Auto ISM nằm ở trụ số 2, nhưng thiết kế theo cách phục vụ trụ 1 & 3: lấy đúng tài liệu cho ca pan thực tế, trình bày theo logic gần với cách tư duy của thợ Việt.

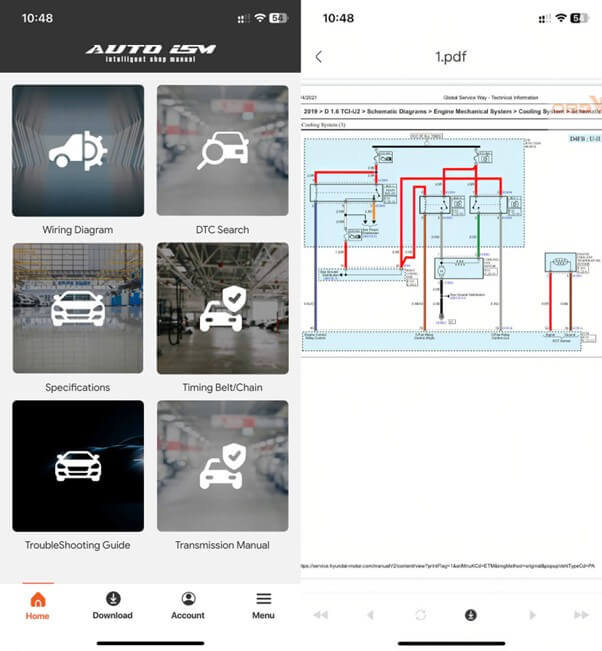

Hình 2: Phần mềm tra cứu tài liệu ô tô Auto ISM

3. Nguyên tắc vàng: Chẩn đoán theo quy trình – không tra tài liệu lan man

3.1 Tra cứu chuẩn khác gì với “lục tài liệu vô hướng”?

• Tra cứu chuẩn với Auto ISM:
• Xác định rõ: xe gì, đời nào, pan thuộc hệ thống nào.
• Chọn đúng mục trong app: hãng → dòng xe → hệ thống → mã lỗi/triệu chứng.
• Xem đúng sơ đồ, đúng thông số, đúng flowchart cho pan đó.
• Lục tài liệu vô hướng:
• Mở đại file PDF nào đó, lướt từng trang.
• Xem mạch không đúng đời, không đúng phiên bản.
• Đọc xong vẫn không rõ pan liên quan phần nào.

Quy trình chuyên nghiệp là: mỗi lần mở Auto ISM đều có mục tiêu rõ ràng, không phải “vô xem chơi cho biết”.

3.2 Ba sai lầm khiến thợ tra tài liệu nhưng vẫn chẩn đoán mò

1. Chỉ xem sơ đồ, không xem mô tả hệ thống

• Biết dây, nhưng không hiểu ECU đang suy nghĩ gì.

2. Không tra theo mã lỗi/triệu chứng, chỉ tra theo cảm tính

• Không dùng hết sức mạnh tìm kiếm của Auto ISM.

3. Xem xong không ghi chú, ca sau lại tra lại từ đầu

• Không biến tài liệu thành kinh nghiệm riêng.

Auto ISM được thiết kế để bạn đi theo đường thẳng, nếu bạn chịu đi đúng lối đó, nguy cơ “tra lan man” sẽ giảm đi rõ rệt.

Hình 3: Phần mềm tra cứu sơ đồ mạch điện ô tô Auto ISM

4. Quy trình 7 bước chẩn đoán chuyên nghiệp với Auto ISM

Dưới đây là quy trình bạn có thể áp dụng ngay trong gara, dùng máy chẩn đoán + Auto ISM + dụng cụ đo cơ bản.

Bước 1: Tiếp nhận xe – ghi rõ triệu chứng và khoanh vùng hệ thống

• Hỏi kỹ khách:
• Xe bị gì, xảy ra lúc nào, trước đó có sửa chữa gì không?
• Tự lái thử (nếu an toàn) để xác nhận triệu chứng:
• Rung, giật, hụt, trượt, báo đèn, mất chức năng…
• Khoanh vùng sơ bộ:
• Động cơ, hộp số, phanh, body, tiện nghi, an toàn…

Mục tiêu: vào Auto ISM là đã biết mình sắp phải tra hệ thống nào, không bấm lung tung.

Bước 2: Quét lỗi, lưu dữ liệu ban đầu

• Dùng máy chẩn đoán đọc mã lỗi toàn bộ hệ thống.
• Chụp lại màn hình mã lỗi, lưu lại.
• Xem sơ bộ data list liên quan pan:
• Ví dụ: pan máy yếu → xem MAF, MAP, áp suất rail, nhiệt độ…

Đây là dữ liệu đầu vào để tra tài liệu ô tô trên Auto ISM theo đúng mã lỗi hoặc triệu chứng cụ thể.

Bước 3: Vào Auto ISM – chọn đúng xe, đúng hệ thống, đúng pan

Trên Auto ISM, bạn đi theo đường sau:

1. Chọn hãng xe (Toyota, Hyundai, Mazda, Ford, Kia…).
2. Chọn dòng xe/đời xe (theo VIN hoặc năm sản xuất).
3. Chọn hệ thống đang có pan (Engine, AT, ABS, SRS, Body…).
4. Chọn theo mã lỗi (DTC) hoặc triệu chứng (Symptom):
• Ví dụ: P0200, “cửa lái không lên kính”, “sốc khi vào D”.

Lúc này, bạn đã giới hạn phạm vi tài liệu xuống đúng thứ mình cần, không còn “bơi” trong cả kho tài liệu ô tô nữa.

Bước 4: Đọc nhanh mô tả hệ thống và sơ đồ tổng quan

Đừng nhảy ngay vào wiring chi tiết. Trên Auto ISM, hãy:

• Vào System Description/Overview:
• Hệ thống này gồm những cảm biến nào?
• ECU dùng tín hiệu gì để điều khiển?
• Có điều kiện đặc biệt nào không (nhiệt độ, tốc độ, tải…)?
• Xem sơ đồ tổng quan hệ thống (dạng block diagram):
• Từ cảm biến → ECU → cơ cấu chấp hành → phản hồi.

Chỉ vài phút đọc, nhưng giúp bạn:

• Biết “não” ECU đang suy nghĩ ra sao.
• Biết mình sắp cần đo những tín hiệu nào.

Bước 5: Dùng Auto ISM để vẽ “xương sống mạch” cần kiểm tra

Tiếp theo, mở:

• Sơ đồ mạch điện liên quan đến mã lỗi/triệu chứng.
• Pinout ECU/TCM: chân số, chức năng, màu dây.
• Location: vị trí cảm biến, giắc, mass trên xe.

Việc cần làm:

1. Xác định nguồn, mass cho ECU và cảm biến/cơ cấu liên quan.
2. Xác định đường tín hiệu từ cảm biến về ECU.
3. Xác định đường điều khiển từ ECU đến cơ cấu chấp hành.

Bạn có thể phác nhanh lên giấy “xương sống mạch”: Nguồn → Cầu chì → Relay → Tải → Mass, kèm các điểm test mà Auto ISM cho vị trí cụ thể.

Bước 6: Đo kiểm theo thông số chuẩn – kết hợp flowchart trên Auto ISM

Đây là lúc tài liệu ô tô trên Auto ISM + dụng cụ đo + tư duy của bạn cùng làm việc:

• Dùng flowchart chẩn đoán:
• Auto ISM hiển thị từng bước kiểm tra theo mã lỗi.
• Mỗi bước có: đo ở đâu, giá trị chuẩn là bao nhiêu, nếu OK thì làm gì tiếp, nếu NG thì nghi ở đâu.
• Dùng thông số chuẩn ngay trên màn hình:
• Điện áp cảm biến, điện trở cuộn dây, áp suất, dòng…
• Dùng data list kết hợp với tài liệu:
• So sánh giá trị sống với vùng giá trị mà Auto ISM liệt kê.

Mục tiêu: mỗi phép đo đều dựa trên thông tin cụ thể trong Auto ISM, chứ không phải “đo cho biết”.

Bước 7: Ghi lại ca pan, đánh dấu tài liệu – biến Auto ISM thành “bộ nhớ nghề”

Sau khi ra pan và xử lý xong:

• Ghi lại:
• Xe gì, đời nào, pan gì.
• Dùng mục nào trong Auto ISM (hệ thống, sơ đồ, flowchart…).
• Bước kiểm tra nào ra pan nhanh nhất.
• Nếu Auto ISM cho phép, bạn có thể:
• Lưu lại tài liệu thường dùng vào mục ưa thích.
• Đính kèm hình chụp, ghi chú riêng cho gara.

Qua thời gian, Auto ISM không chỉ là kho tài liệu ô tô, mà trở thành kho kinh nghiệm chẩn đoán riêng của xưởng, giúp ca sau nhanh hơn ca trước.

Hình 4: Tra cứu mã lỗi trên phần mềm tra cứu Auto ISM

5. Ba ví dụ thực chiến: Dùng Auto ISM trong quy trình chẩn đoán

5.1 Pan động cơ: lỗi kim phun, xe rung giật, báo P0200

Tình huống:

• Xe rung, hụt, đèn Check Engine sáng.
• Quét lỗi: P0200 – lỗi mạch điều khiển kim phun.

Dùng Auto ISM thế nào?

1. Chọn hãng – dòng xe – Engine – DTC P0200.
2. Đọc System Description: ECU điều khiển kim phun kiểu nào (nguồn chung, mass điều khiển hay ngược lại).
3. Mở wiring + pinout để:
• Tìm cầu chì, relay nguồn cho kim.
• Tìm chân điều khiển kim trên ECU.
4. Làm theo flowchart trong Auto ISM:
• Kiểm nguồn 12V tới kim.
• Kiểm đường dây từ ECU tới kim.
• Kiểm trở bên trong kim nếu cần.

Kết quả:

• Không cần tháo cả dàn kim ra thử.
• Khoanh nhanh lỗi: đứt dây giữa giắc trung gian và kim số 3.

5.2 Pan hộp số AT: trượt số 3, các số khác bình thường

Tình huống:

• Khi chuyển lên số 3 xe trượt, vòng tua vọt; các số còn lại ổn.

Dùng Auto ISM:

1. Chọn hãng – dòng – AT – Symptom: “slip in 3rd gear”.
2. Mở bảng clutch/brake apply và bảng solenoid theo cấp số.
3. Từ tài liệu: số 3 dùng clutch C2 + brake B1 và solenoid S3, Sx.
4. Mở mạch điện solenoid + thông số áp suất line trong Auto ISM.
5. Theo flowchart:
• Đo áp suất line ở các số, so với spec.
• Kiểm trạng thái ON/OFF solenoid ở số 3 bằng data list + tài liệu.

Kết quả:

• Áp suất line chuẩn, solenoid điều khiển đúng → nghi cơ khí clutch C2.
• Tư vấn khách: cần hạ hộp số, sửa cơ khí, không thay solenoid vô ích.

5.3 Pan body: kính lái không lên, các kính khác hoạt động

Tình huống:

• Kính cửa lái không lên xuống; 3 kính còn lại bình thường.

Dùng Auto ISM:

1. Chọn hãng – dòng – Body/Power Window – Symptom: “Driver window inoperative”.
2. Đọc System Description:
• Xe điều khiển kính kiểu trực tiếp hay qua BCM/ETACS/Body Control?
3. Mở wiring:
• Nguồn kính lái, mass, đường điều khiển từ switch, từ module.
4. Mở Location:
• Vị trí tiếp điểm, giắc nối tại cửa, trụ A.
5. Theo quy trình trong Auto ISM:
• Kiểm nguồn tới switch, tới motor.
• Kiểm có tín hiệu điều khiển từ module hay không.

Kết quả:

• Phát hiện dây đứt tại đoạn gập cửa lái → xử lý đúng chỗ, không cần thay motor hay công tắc.

6. Cách triển khai Auto ISM trong gara để cả đội cùng dùng được

6.1 Chia vai trong quy trình: thợ chính – thợ phụ – cố vấn dịch vụ

• Thợ chính/chuyên gia chẩn đoán:
• Định hướng ca pan, quyết định hệ thống cần tra.
• Là người thao tác chính với Auto ISM trong ca khó.
• Thợ phụ:
• Hỗ trợ đo đạc theo sơ đồ và chỉ dẫn trong tài liệu.
• Tập dần cách tự tra đơn giản trên Auto ISM.
• Cố vấn dịch vụ/chủ gara:
• Hiểu sơ bộ quy trình, biết Auto ISM đang hỗ trợ ra sao.
• Tự tin giải thích với khách: gara làm việc dựa trên tài liệu chuẩn, không sửa mò.

6.2 Chuẩn hóa quy trình nội bộ dựa trên Auto ISM

Bạn có thể viết thành quy trình treo trong xưởng:

1. Nhận xe → ghi triệu chứng.
2. Quét lỗi → lưu DTC.
3. Mở Auto ISM → chọn đúng hãng – đời – hệ thống – DTC/Symptom.
4. Đọc Overview → Wiring → Flowchart.
5. Lập kế hoạch đo.
6. Thực hiện đo + đối chiếu thông số.
7. Ghi biên bản chẩn đoán + lưu case.

Khi mọi thợ đều đi cùng một đường, chất lượng chẩn đoán sẽ đồng đều, không phụ thuộc hoàn toàn vào “một ông giỏi”.

7. Auto ISM giúp gara nâng tầm chuyên nghiệp

7.1 Từ góc nhìn khách hàng: họ thấy gì khi bạn dùng Auto ISM?

• Thợ mở laptop/điện thoại, tra tài liệu ô tô rõ ràng.
• Giải thích cho khách bằng sơ đồ, hình vị trí, thông số.
• Có quy trình đo, không “phán đại”.

Khách sẽ:

• Tin rằng gara làm việc có căn cứ.
• Sẵn sàng trả phí chẩn đoán cao hơn.
• Có xu hướng gắn bó lâu dài.

7.2 Từ góc nhìn đội ngũ: Auto ISM giúp thợ lên trình như thế nào?

• Thợ trẻ:
• Sớm làm quen với việc dùng tài liệu ô tô mỗi ngày.
• Học được tư duy chẩn đoán từ flowchart của hãng.
• Thợ trung cấp:
• Nâng độ chính xác khi chẩn đoán.
• Giảm lãng phí thời gian đo và tháo lắp không cần thiết.
• Thợ cao cấp/chuyên gia:
• Tận dụng Auto ISM để xử lý nhanh hơn các pan phức tạp.
• Có thể hướng dẫn người khác dựa trên tài liệu rõ ràng, không phải “truyền miệng”.

8. FAQ về Auto ISM và quy trình chẩn đoán chuyên nghiệp

8.1 Auto ISM có chẩn đoán thay thợ được không?

Không. Auto ISM là kho tài liệu ô tô chuẩn hãng và công cụ hỗ trợ quy trình chẩn đoán, chứ không phải “máy chẩn đoán tự động”. Auto ISM cung cấp sơ đồ, thông số, flowchart, vị trí… để thợ có nền tảng đưa ra quyết định chính xác hơn, nhanh hơn.

8.2 Dùng Auto ISM có làm chậm quy trình chẩn đoán không?

Thời gian đầu, có thể bạn cảm thấy chậm hơn vì phải “dừng tay để tra tài liệu”. Nhưng khi đã quen với cách tra theo hãng – đời – hệ thống, bạn sẽ tiết kiệm rất nhiều giờ mò mẫm và hạn chế hạ đồ, thay thử không cần thiết. Tổng thể, quy trình sẽ nhanh và chắc chắn hơn.

8.3 Thợ mới vào nghề có dùng được Auto ISM không?

Có. Thậm chí, thợ mới càng nên dùng Auto ISM sớm để hình thành tư duy chẩn đoán dựa trên tài liệu ô tô: biết xem sơ đồ, đọc thông số, đi theo flowchart. Dưới sự hướng dẫn của thợ chính, Auto ISM là “sách giáo khoa sống” rất hiệu quả.

8.4 Gara nhỏ có cần đầu tư Auto ISM không, hay chỉ cần kinh nghiệm?

Gara nhỏ càng cần Auto ISM, vì không phải lúc nào cũng có sẵn “cao thủ điện – điện tử” để cứu pan khó. Auto ISM giúp thợ trung bình cũng có thể xử lý được ca phức tạp hơn, nhờ có sơ đồ, thông số và quy trình rõ ràng, từ đó giảm rủi ro đền đồ và nâng uy tín xưởng.

8.5 Auto ISM khác gì so với việc lưu từng file tài liệu rời trong máy?

Khác rất nhiều. File rời:

• Dễ lộn xộn, khó tìm đúng đời xe, đúng hệ thống.
• Không có phân tầng logic theo hãng – đời – hệ thống – DTC.

Auto ISM:

• Phân loại sẵn theo tư duy chẩn đoán.
• Cho phép tra theo mã lỗi/triệu chứng, truy cập đúng phần cần.
• Cập nhật, mở rộng kho tài liệu ô tô theo thời gian.

9. Kết luận & CTA: Muốn chẩn đoán chuyên nghiệp – hãy xây quy trình quanh Auto ISM

Một quy trình chẩn đoán chuyên nghiệp không thể thiếu tài liệu ô tô chuẩn hãng và một nền tảng giúp truy cập chúng nhanh chóng. Auto ISM chính là mảnh ghép này:

• Giúp thợ tra đúng tài liệu, đúng bước, không lan man.
• Giúp gara giảm sửa mò, giảm đền đồ, tăng uy tín.
• Giúp thợ trẻ lên trình nhanh, thợ kinh nghiệm làm việc nhẹ đầu hơn.

Nếu bạn là chủ gara hoặc thợ kỹ thuật, hãy tự hỏi:

• Trong xưởng, việc tra tài liệu hiện nay có theo quy trình không hay vẫn “ai thích tra gì thì tra”?
• Mỗi ca pan khó, bạn có thể mở Auto ISM ra là tìm được sơ đồ, thông số, flowchart chỉ trong vài cú bấm không?
• Gara đã khai thác hết sức mạnh của tài liệu ô tô hay mới dùng được 10–20%?

=> Đây là lúc:

1. Chuẩn hóa quy trình chẩn đoán quanh Auto ISM (7 bước như trên).
2. Đào tạo đội ngũ dùng Auto ISM như công cụ bắt buộc khi làm pan điện – điện tử, hộp số, ABS, SRS.
3. Xem Auto ISM là “trung tâm tài liệu kỹ thuật” của gara, xây từ hôm nay để 6–12 tháng nữa, bạn có một đội thợ chẩn đoán chuyên nghiệp đúng nghĩa.

Để xem nhiều tài liệu hơn hãy đăng kí App Auto ISM: TẠI ĐÂY

 Auto ISM – Giải pháp chuyên gia, đồng hành toàn diện cùng gara Việt.

- Liên hệ hỗ trợ & nâng cấp: 0932 113 115

Xem thêm:

- Hướng dẫn sử dụng Auto ISM từ A–Z cho người mới bắt đầu

- Cách Tra Mã Lỗi P0171 Trên Toyota Vios Bằng Auto ISM

- Auto Ism Free Vs Pro – Nên Chọn Phiên Bản Nào Cho Gara Của Bạn?

CẢM ƠN BẠN ĐỌC!

OBDVIETNAM

Tin liên quan

• Muốn Trở Thành Chuyên Gia Chẩn Đoán? Hãy Bắt Đầu Từ Tài Liệu Ô Tô
• Cách Tiếp Cận Tài Liệu Ô Tô Châu Âu Cho Thợ Việt
• Đọc Tài Liệu Ô Tô Mazda - Mitsubishi - Ford Sao Cho Không Nhầm Pan
• So Sánh Tài Liệu Ô Tô Toyota – Honda – Hyundai – Kia Từ Góc Nhìn Kỹ Thuật
• Cách Đọc Tài Liệu Hộp Số Tự Động Đúng Tư Duy Chẩn Đoán
• Khi Nào Thực Sự Cần Tra Tài Liệu Sơ Đồ Cân Cam?
• Cách Đọc Tài Liệu Động Cơ Ô Tô Để Khoanh Vùng Pan Nhanh
• Vì Sao Xe Đời Mới Bắt Buộc Phải Có Tài Liệu Điện Ô Tô?
• Đọc Sai Sơ Đồ Mạch Điện Ô Tô – Nguyên Nhân Khiến Thợ Sửa Sai Pan
• App Tra Cứu Tài Liệu Ô Tô Thay Đổi Cách Làm Nghề Của Thợ Như Thế Nào?
