ĐỌC TÀI LIỆU Ô TÔ MAZDA – MITSUBISHI – FORD SAO CHO KHÔNG NHẦM PAN

doc-tai-lieu-o-to-mazda-mitsubishi-ford-sao-cho-khong-nham-pan (1)

1. Tóm tắt: Vì sao phải “đọc đúng cách” tài liệu ô tô Mazda – Mitsubishi – Ford?

Đọc tài liệu ô tô Mazda, Mitsubishi, Ford đúng cách giúp thợ đi thẳng từ triệu chứng pan → hệ thống → sơ đồ → thông số → nguyên nhân, thay vì… đoán mò và thay thử. Mỗi hãng có phong cách tài liệu riêng: Mazda thiên về CAN, điều khiển tinh; Mitsubishi mạnh về sơ đồ điện và mã lỗi; Ford chi tiết, nhiều logic, nhưng dễ “lạc” nếu không biết đường.

Nếu không hiểu đặc trưng này, thợ rất dễ: tra nhầm hệ thống, bỏ sót sơ đồ phụ, đọc sai logic chẩn đoán và kết luận nhầm pan. Ngược lại, nếu đọc đúng tư duy kỹ thuật, tài liệu ô tô Mazda, Mitsubishi, Ford sẽ trở thành “GPS kỹ thuật”, giúp khoanh vùng nhanh, ít đền đồ và nâng uy tín gara.

doc-tai-lieu-o-to-mazda-mitsubishi-ford-sao-cho-khong-nham-pan (1)

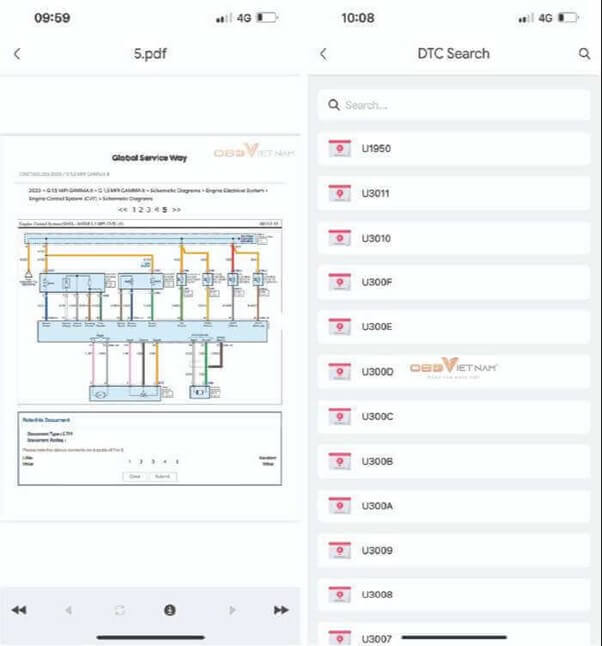

Hình 1: Tra cứu tài liệu ô tô chuẩn hãng trên App Auto ISM

2. Tổng quan: Tài liệu ô tô Mazda – Mitsubishi – Ford nhìn từ góc độ gara đa hãng

2.1 Gara Việt: một ngày có thể chạm 3 triết lý tài liệu khác nhau

Trong thực tế, gara ngoài hãng ở Việt Nam thường nhận đủ loại xe: sáng làm Mazda, trưa Mitsubishi, chiều Ford. Mỗi hãng dùng một kiểu cấu trúc tài liệu, ký hiệu, logic chẩn đoán khác nhau. Nếu thợ giữ một kiểu “đọc tài liệu cho tất cả hãng”, chuyện nhầm pan chỉ là sớm hay muộn.

Tài liệu ô tô Mazda, Mitsubishi, Ford không hề “khó”, chỉ là khác cách Toyota – Honda – Hyundai – Kia mà thợ đã quen. Việc của người làm kỹ thuật là hiểu ngôn ngữ của từng hãng để đọc đúng, tra đúng, áp dụng đúng.

2.2 Tài liệu không chỉ là PDF – mà là “ngôn ngữ chính thức” của hãng

Với Mazda, tài liệu rất chú trọng CAN, mạng, điều khiển thông minh (i-Stop, i-Activsense…).
Với Mitsubishi, tài liệu thiên về hệ thống, sơ đồ điện rõ, mã lỗi – flowchart tương đối trực quan.
Với Ford, tài liệu cực chi tiết, nhiều chú thích, rất mạnh về logic chẩn đoán – nhưng nếu không biết “núp lùm” đúng chỗ sẽ dễ bị choáng.

Hiểu “cá tính tài liệu” của từng hãng sẽ quyết định 70% tốc độ bạn khoanh vùng pan.

doc-tai-lieu-o-to-mazda-mitsubishi-ford-sao-cho-khong-nham-pan (1)

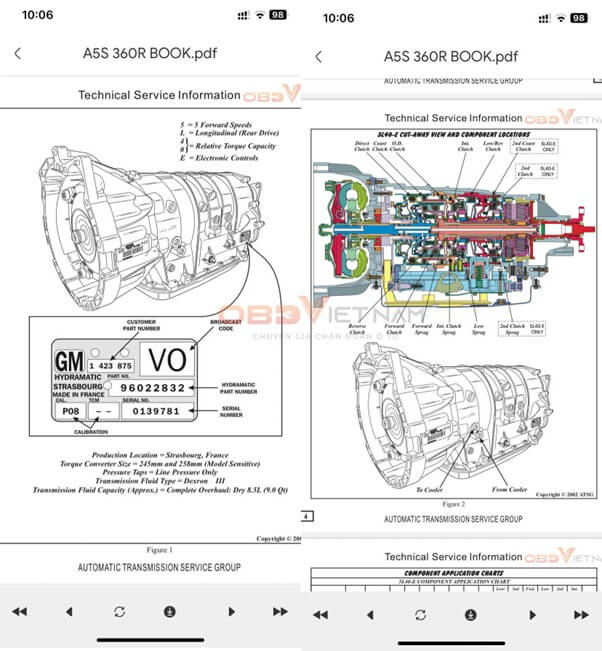

Hình 2: Tra cứu tài liệu ô tô chuẩn hãng trên App Auto ISM

3. Tài liệu ô tô Mazda: nặng CAN, module, logic điều khiển – dễ nhầm nếu suy kiểu “xe cơ”

3.1 Đặc trưng chung của tài liệu ô tô Mazda

Tài liệu ô tô Mazda thường được tổ chức theo:

System Description: mô tả từng hệ thống (động cơ, i-Stop, i-Activsense, body…).
Workshop Manual: tháo lắp, kiểm tra, thông số.
Wiring Diagram: sơ đồ mạch điện, CAN, module.
DTC & Diagnostic procedure: mã lỗi, quy trình kiểm tra.

Điểm nổi bật: Mazda sử dụng nhiều module và mạng CAN để điều khiển: PCM, BCM, ABS/DSC, hệ thống hỗ trợ lái, chìa thông minh… Nhiều chức năng “chạy vòng” qua mạng chứ không phải mạch đơn giản công tắc → relay → tải.

3.2 Triết lý kỹ thuật: điều khiển thông minh – phụ thuộc data & CAN

Mazda rất coi trọng cảm giác lái, tiết kiệm nhiên liệu và an toàn chủ động:

i-Stop (tắt máy tạm thời).
i-ELOOP (hồi năng lượng).
i-Activsense (hỗ trợ phanh, giữ khoảng cách, cảnh báo…).

Tất cả hệ thống này đều dựa trên cảm biến + module + CAN. Vì vậy, tài liệu ô tô Mazda thường mô tả khá kỹ logic: “khi tín hiệu A, B, C trong điều kiện D thì PCM/BCM sẽ làm gì”.

Nếu chỉ quen suy kiểu truyền thống (công tắc – relay – tải), thợ rất dễ hiểu sai và… chẩn đoán nhầm pan.

3.3 Điểm cần lưu ý khi tra tài liệu ô tô Mazda

1. Đọc kỹ phần System Description trước khi xem sơ đồ

Đừng nhảy thẳng vào wiring. Hãy đọc mô tả hệ thống để hiểu Mazda điều khiển hệ đó ra sao.
Ví dụ: hệ thống i-Stop không chỉ “tắt máy” mà còn phụ thuộc pin, nhiệt độ nước, góc trục khuỷu, tải điện…

2. Chú ý sơ đồ mạng CAN và module liên quan

Tài liệu ô tô Mazda thường có sơ đồ “network” riêng: module nào nói chuyện với module nào.
Nhiều pan tưởng là “hư cụm này” nhưng thực tế là mất truyền thông với module khác.

3. DTC Mazda thường có điều kiện set lỗi khá rõ – phải đọc kỹ

Không chỉ xem mã lỗi, mà nên đọc phần “Condition for setting DTC”.
Từ đó biết pan thuộc: cảm biến, dây, module, hay mất CAN.

4. Thói quen “đi dây trực tiếp” có thể giết module

Vì Mazda dùng nhiều module thông minh, việc câu tắt, thử nguồn, mass sai chỗ rất dễ làm chết driver hoặc cả module.
Tài liệu ô tô Mazda luôn có hướng dẫn test, hãy ưu tiên cách test có sẵn thay vì tự nghĩ kiểu cũ.

doc-tai-lieu-o-to-mazda-mitsubishi-ford-sao-cho-khong-nham-pan (1)

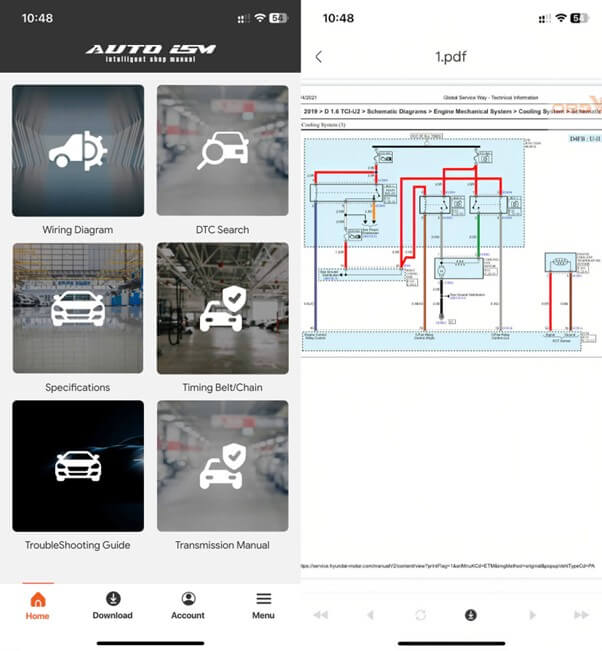

Hình 3: Tra cứu tài liệu ô tô chuẩn hãng trên App Auto ISM

4. Tài liệu ô tô Mitsubishi: rõ hệ thống, sơ đồ điện “rành mạch”, DTC khá thân thiện

4.1 Đặc trưng chung của tài liệu ô tô Mitsubishi

Tài liệu ô tô Mitsubishi (các dòng Triton, Pajero, Outlander, Attrage…) thường chia theo:

Group System: Engine, Automatic Transaxle, ABS, SRS, AC, ETACS (body)…
Mỗi group có: General, Service, Diagnostics, Wiring.
Sơ đồ điện rõ ràng, ký hiệu ETACS, junction, splice thể hiện khá dễ đọc.

Mazda thiên về “module + CAN thông minh”, Mitsubishi lại theo phong cách rõ ràng – trực diện – gần gũi với cách hiểu của thợ.

4.2 Triết lý kỹ thuật: hệ thống rõ rệt, từng module có “vùng trách nhiệm”

Mitsubishi dùng ETACS (body module) quản lý khá nhiều thứ: đèn, khóa cửa, gạt mưa, kính, xông kính… Sức mạnh của tài liệu ô tô Mitsubishi là:

Vẽ rõ ETACS liên quan những mạch nào.
Thể hiện rõ nguồn, mass, signal của từng mạch.
DTC của từng hệ thống thường kèm sơ đồ test step-by-step.

Điều này giúp thợ dễ khoanh vùng pan theo hệ thống nếu biết tra đúng chỗ.

4.3 Điểm cần lưu ý khi tra tài liệu ô tô Mitsubishi

1. Hiểu rõ vai trò ETACS trong các pan body

Nhiều pan điện thân xe không thể xử lý nếu bỏ qua ETACS.
Tài liệu ô tô Mitsubishi luôn có sơ đồ hệ thống cho từng chức năng (door lock, light, wiper…). Hãy xem trước sơ đồ hệ thống rồi mới xem wiring chi tiết.

2. DTC thường gắn với flowchart khá trực quan

Mã lỗi → bảng giải thích → flowchart kiểm tra.
Đừng bỏ qua flowchart – đây là thứ giúp Mitsubishi dễ chẩn đoán hơn nếu bám theo.

3. Sơ đồ điện rõ nhưng chia nhiều trang – phải biết nối trang

Nhiều thợ chỉ xem một trang wiring mà quên nối sang trang kế tiếp (có ký hiệu “to junction”, “to page …”).
Kết quả là bỏ sót cầu chì thứ 2, mối nối, mass – dẫn tới nhầm pan.

4. Pan máy dầu – máy xăng: chú ý phần mô tả hệ thống nhiên liệu

Mitsubishi có nhiều dòng diesel common rail, turbo.
Tài liệu ô tô Mitsubishi mô tả khá rõ áp suất rail, van SCV, logic EGR… Thợ nên đọc trước khi đo áp suất hay thay van.

doc-tai-lieu-o-to-mazda-mitsubishi-ford-sao-cho-khong-nham-pan (1)

Hình 4: Tra cứu tài liệu ô tô chuẩn hãng trên App Auto ISM

5. Tài liệu ô tô Ford: chi tiết, nhiều logic, mạnh về chẩn đoán – nhưng dễ bị “ngợp”

5.1 Đặc trưng chung của tài liệu ô tô Ford

Ford (Ranger, Everest, Focus, Transit…) có tài liệu theo phong cách rất “Tây”:

Chia module: PCM, BCM, ABS, TCM, RCM, IPC, GEM…
Có System Operation Description khá dài, giải thích logic từng hệ thống.
Wiring Diagram tách theo module, theo hệ thống, khá dày.
DTC & Pinpoint Test: quy trình chẩn đoán chi tiết, dạng “TP-1, TP-2…”.

Điểm mạnh: chi tiết đến mức nếu bám theo là rất khó lạc. Điểm yếu: nếu không quen, thợ dễ… không biết nên bắt đầu từ đâu.

5.2 Triết lý kỹ thuật: “mọi pan đều có logic” – chỉ cần bám đúng Pinpoint Test

Mã lỗi của Ford thường đi kèm Pinpoint Test – từng bước kiểm tra theo kiểu:

“TP-1: Check power… Yes → TP-2; No → repair circuit…”
Kèm theo sơ đồ mạch, vị trí giắc, thông số đo.

Nếu thợ có thời gian bám hết Pinpoint Test, khả năng khoanh đúng pan là rất cao. Vấn đề là nhiều người… lười đọc, nên bỏ qua phần cực kỳ giá trị này.

5.3 Điểm cần lưu ý khi tra tài liệu ô tô Ford

1. Không được bỏ qua phần System Operation

Hệ thống Ford thường có logic an toàn, fail-safe khá phức tạp (ví dụ: ABS, ESP, hệ thống 4WD, trợ lực lái điện…).
Nếu không đọc Operation, dễ hiểu sai vì sao hệ thống “không hoạt động” (thực ra ECU đang khóa vì thiếu điều kiện).

2. Pinpoint Test là “vũ khí chẩn đoán” – phải luyện cách theo dõi

Mỗi mã lỗi trong tài liệu ô tô Ford thường gắn với một Pinpoint Test riêng.
Hãy tập theo từng bước, ghi lại kết quả, đừng bỏ qua nhánh Yes/No.

3. Wiring Diagram nhiều, nhưng logic – phải dùng chức năng tìm kiếm

Với tài liệu PDF, nên dùng tìm theo từ khóa component hoặc connector.
Với app, dùng mục search theo hệ thống/module.

4. Ford dùng nhiều module, mạng, cảm biến – không nên “độ dây” bừa bãi

Câu tắt, nối tắt, thêm relay… rất dễ gây lỗi chéo trên các module.
Tài liệu ô tô Ford luôn ghi rõ cảnh báo; hãy tôn trọng những cảnh báo này.

6. So sánh nhanh: Mazda – Mitsubishi – Ford khác nhau thế nào trong tài liệu kỹ thuật?

6.1 Về cấu trúc tài liệu

Mazda: Nặng hệ thống & CAN, mô tả logic kỹ, nhiều phần về module & mạng.
Mitsubishi: Chia theo hệ thống rõ, sơ đồ điện “mạch lạc”, DTC + flowchart dễ theo.
Ford: Cực kỳ chi tiết, nhiều mô tả, nhiều Pinpoint Test, module bổ khối.

6.2 Về phong cách sơ đồ điện

Mazda: Wiring + network, nhiều module, cần hiểu CAN.
Mitsubishi: Wiring có xu hướng “thẳng”, dễ đọc tuyến mạch, rõ junction & splice.
Ford: Wiring chia theo module, dùng nhiều ký hiệu, cần tra theo index.

6.3 Về cách hãng “dẫn” thợ chẩn đoán

Mazda: Dựa nhiều vào System Description + DTC logic + data list.
Mitsubishi: Dẫn bằng flowchart đơn giản, gần với cách suy của thợ truyền thống.
Ford: Dẫn bằng Pinpoint Test cực chi tiết; nếu bám sát gần như không lệch.

Nhìn tổng thể, tài liệu ô tô Mazda; Mitsubishi; Ford đều mạnh, nhưng nếu đọc sai cách, chính sự chi tiết lại trở thành… bẫy khiến thợ mất thời gian.

7. Tư duy chung để đọc tài liệu ô tô Mazda – Mitsubishi – Ford không nhầm pan

7.1 Bước 1: Pan đến từ đâu? Động cơ – điện – body – hộp số – an toàn?

Trước khi mở tài liệu, hãy xác định:

Pan thuộc hệ nào?
Có mã lỗi không?
Triệu chứng xảy ra trong điều kiện nào?

Từ đó, vào đúng mục hệ thống trong tài liệu ô tô Mazda, Mitsubishi hoặc Ford, tránh vào “rong chơi” ở nơi khác.

7.2 Bước 2: Luôn đọc mô tả hệ thống (System Description/Operation) trước

Đây là “điểm chung” quan trọng:

Với Mazda, để hiểu logic CAN & điều khiển thông minh.
Với Mitsubishi, để biết ETACS/ECU đang điều phối những gì.
Với Ford, để nắm fail-safe và điều kiện hoạt động chuẩn.

Bỏ qua phần này, mọi đo đạc sau đó đều dễ bị hiểu sai bối cảnh.

7.3 Bước 3: Kết hợp DTC với flowchart/Pinpoint Test – đừng chỉ đọc mã lỗi

Mazda: DTC + điều kiện set + sơ đồ → data list.
Mitsubishi: DTC + flowchart 1/2/3 bước, nhiều trường hợp ra luôn pan.
Ford: DTC + Pinpoint Test TP-1, TP-2…

Luôn ghi lại: đã kiểm những gì, kết quả ra sao, đang đứng ở bước nào trong flowchart. Đây là cách rất tốt để không lặp bước, không bỏ bước, và dễ review khi cần hỗ trợ.

7.4 Bước 4: Dùng sơ đồ điện song song với sơ đồ vị trí & pinout

Dù là tài liệu ô tô Mazda, Mitsubishi hay Ford, nguyên tắc vẫn là:

Wiring cho bạn đường đi.
Location cho bạn biết nằm ở đâu.
Pinout cho bạn đo đúng chân, đúng dây.

Đừng bao giờ đo theo kiểu “nhìn giắc đo đại”, vì đây là nguồn gốc của rất nhiều ca chết hộp, đền module.

7.5 Bước 5: Kết hợp data list với thông số trong tài liệu để ra quyết định

Máy chẩn đoán + tài liệu ô tô Mazda; Mitsubishi; Ford là cặp đôi không tách rời:

Data list cho thấy trạng thái sống của hệ thống.
Tài liệu cho biết đâu là trạng thái “chuẩn”, đâu là bất thường.

Khi đọc đúng và so sánh đúng, bạn nhanh chóng biết pan đang nghiêng về cảm biến, mạch, module hay cơ khí.

8. Một số lỗi “kinh điển” dẫn tới nhầm pan khi đọc tài liệu các hãng này

8.1 Chỉ nhìn wiring, không đọc logic hệ thống

Đây là lỗi số 1: mở sơ đồ điện, thấy dây là đo, không đọc System Description. Kết quả là:

Mazda: hiểu sai logic i-Stop, i-Activ; tưởng hỏng, trong khi ECU đang khóa vì điều kiện chưa đủ.
Mitsubishi: bỏ qua vai trò ETACS, kiểm nhầm tại tải, trong khi lỗi nằm ở module.
Ford: hiểu sai chế độ fail-safe, tưởng pan cơ, trong khi hệ thống tự khóa vì một DTC khác.

8.2 Bỏ qua flowchart/Pinpoint Test, chỉ “nhìn mã rồi đoán”

Mazda: chỉ đọc DTC mà không xem điều kiện set → thay cảm biến oan.
Mitsubishi: có flowchart 3 bước ra pan mà vẫn… đi đường vòng.
Ford: không dùng Pinpoint Test, nên bỏ lỡ “đường tắt” hãng đã vẽ sẵn.

8.3 Không nối các trang wiring, bỏ sót cầu chì/mass/joint

Đặc biệt với Mitsubishi và Ford:

Sơ đồ chia nhiều trang, mỗi trang có ký hiệu sang trang khác.
Nếu không lần theo, rất dễ bỏ qua một điểm joint hoặc cầu chì trong khoang khác.

Kết quả: đo ở phía sau thấy “mất nguồn”, phán ECM không cấp, trong khi cầu chì phía trước đã đứt.

8.4 Đọc tài liệu hãng này bằng “tư duy hãng khác”

Ví dụ:

Dùng tư duy Toyota với Mazda: đi tìm relay, trong khi Mazda dùng module & CAN.
Dùng tư duy Hyundai với Ford: mong có hình màu rõ ràng, trong khi Ford ghi chú chữ nhiều hơn.

Cách khắc phục: chấp nhận sự khác biệt, luyện cách đọc riêng cho từng hãng.

9. FAQ – Câu hỏi thường gặp về tài liệu ô tô Mazda – Mitsubishi – Ford

9.1 Tài liệu ô tô Mazda có khó đọc hơn Toyota, Hyundai không?

Tài liệu ô tô Mazda không hẳn khó hơn, mà khác ở chỗ Mazda dùng nhiều module, mạng CAN, hệ thống thông minh. Nếu thợ chưa quen với tư duy “module – CAN – logic”, sẽ cảm thấy khó. Khi đã hiểu cấu trúc mạng và chịu đọc System Description, tài liệu Mazda lại rất mạnh cho chẩn đoán.

9.2 Tài liệu ô tô Mitsubishi có thân thiện với thợ mới không?

Khá thân thiện. Tài liệu ô tô Mitsubishi thường chia rõ hệ thống, sơ đồ điện mạch lạc, DTC đi kèm flowchart đơn giản. Thợ mới nếu được hướng dẫn cách nối các trang wiring và bám flowchart sẽ chẩn đoán tốt mà không cần quá nhiều kinh nghiệm.

9.3 Tài liệu ô tô Ford có quá phức tạp cho gara nhỏ không?

Tài liệu ô tô Ford chi tiết và nhiều thông tin nên ban đầu hơi “ngợp”, nhưng lại là lợi thế lớn nếu gara biết khai thác. Pinpoint Test của Ford giúp gara nhỏ đỡ phải mò, chỉ cần bám bước. Nếu sắp xếp tài liệu tốt và tập đọc dần, gara nhỏ vẫn dùng rất hiệu quả.

9.4 Có thể dùng tài liệu ô tô Mazda để suy ra Mitsubishi hoặc Ford không?

Không nên. Mỗi hãng có triết lý thiết kế và cách tổ chức tài liệu khác nhau. Có thể học tư duy chẩn đoán chung (bắt đầu từ mô tả, DTC, sơ đồ…), nhưng không dùng trực tiếp tài liệu hãng này để suy logic hãng khác.

9.5 Gara nên bắt đầu từ hãng nào nếu mới tập đọc tài liệu đa hãng?

Nếu gara quen Nhật, có thể đi từ tài liệu ô tô Mitsubishi trước vì gần với tư duy truyền thống. Sau đó mở rộng sang Mazda (CAN, module) và Ford (Pinpoint Test, logic sâu). Quan trọng nhất là luyện cho thợ thói quen dùng tài liệu trong mọi ca pan, không chỉ khi bí.

10. Kết luận: Làm chủ tài liệu ô tô Mazda – Mitsubishi – Ford là “bước nâng cấp” bắt buộc

Khi xe ngày càng nhiều điện – điện tử, mạng, module, tài liệu ô tô Mazda; Mitsubishi; Ford không còn là lựa chọn “có thì tốt”, mà là điều kiện bắt buộc nếu gara muốn sửa nhanh, đúng, ít đền đồ.

Khi bạn và đội ngũ:

Biết đặc trưng tài liệu từng hãng (Mazda – CAN/module, Mitsubishi – hệ thống rõ, Ford – Pinpoint Test).
Luôn bắt đầu từ mô tả hệ thống trước khi xem sơ đồ.
Kết hợp DTC với flowchart/Pinpoint Test và data list.
Dùng wiring + location + pinout cùng lúc, không đo “đại”.

… thì nguy cơ nhầm pan giảm đi rõ rệt, thời gian sửa pan khó rút ngắn, uy tín với khách tăng lên.

=> Nếu bạn là chủ gara hoặc lead kỹ thuật, hãy tự hỏi:

Gara đã có đầy đủ tài liệu ô tô Mazda, Mitsubishi, Ford cho những dòng xe nhận nhiều chưa?
Thợ được học cách đọc từng loại tài liệu, hay vẫn “tự bơi, tự đoán”?
Mỗi ca pan khó, bạn có ghi lại cách tài liệu dẫn mình tới kết luận để lần sau làm nhanh hơn không?

Nếu câu trả lời còn là “chưa”, thì đây là lúc:

Sắp xếp lại kho tài liệu theo hãng – đời – hệ thống.
Tổ chức các buổi chia sẻ nội bộ, mỗi lần tập trung một hãng (Mazda, Mitsubishi hoặc Ford).
Yêu cầu thợ mở tài liệu ngay từ bước chẩn đoán, không chờ tới lúc bí.

Chỉ sau một thời gian ngắn, bạn sẽ thấy: gara không chỉ “sửa được” xe Mazda – Mitsubishi – Ford, mà còn sửa một cách bài bản, có logic, đúng tinh thần kỹ thuật hiện đại – đó mới là thứ giữ chân khách và tạo khác biệt thật sự trên thị trường.

Auto ISM là gì? Giải pháp phân tầng tài liệu các hãng để gara không nhầm pan

Auto ISM là nền tảng app tra cứu tài liệu ô tô do OBD Việt Nam phát triển, chuyên số hóa và tổ chức lại tài liệu kỹ thuật chuẩn hãng (Toyota, Honda, Hyundai, Kia, Mazda, Mitsubishi, Ford…) thành một hệ thống tra cứu thông minh, giúp gara sửa đúng pan, hạn chế tối đa “đoán mò – thay thử”. Thay vì để thợ tự bơi trong hàng trăm file PDF rời rạc, Auto ISM phân tầng tài liệu theo đúng tư duy chẩn đoán: tầng 1 theo hãng xe, tầng 2 theo dòng/đời xe, tầng 3 theo hệ thống (động cơ, điện thân xe, ABS, hộp số tự động, túi khí…), tầng 4 theo loại tài liệu (sơ đồ mạch, thông số, quy trình chẩn đoán, mã lỗi, sơ đồ cân cam…), và thậm chí gợi ý theo mã lỗi/triệu chứng pan. Nhờ vậy, khi gặp một pan cụ thể, thợ chỉ cần chọn đúng hãng – đời – hệ thống – lỗi là truy cập được ngay tài liệu chuẩn, sơ đồ đúng, thông số đúng, giảm hẳn nguy cơ nhầm mạch, nhầm hệ thống, chẩn đoán sai pan. OBD Việt Nam cung cấp Auto ISM không chỉ như kho tài liệu đa hãng, mà như giải pháp kỹ thuật trọn gói giúp gara chuẩn hóa quy trình chẩn đoán, đọc tài liệu đúng logic từng hãng và “khoanh bệnh” chính xác, nhanh hơn, ít rủi ro hơn.
