KHI NÀO THỰC SỰ CẦN TRA TÀI LIỆU SƠ ĐỒ CÂN CAM?

khi-nao-thuc-su-can-tra-so-do-can-cam-obdvietnam (1)

1. Tóm tắt nhanh: Khi nào nên – không nên “đụng” tới tài liệu sơ đồ cân cam?

Tài liệu sơ đồ cân cam chỉ thực sự cần khi có nghi ngờ sai pha cơ khí: tháo lắp dây curoa/dây xích, động cơ vừa làm máy, gãy răng, kêu máy bất thường, mất nén, xe nổ không đều sau can thiệp cơ. Không phải cứ báo lỗi động cơ là vội xem cân cam.

Ngược lại, với các pan điện tử thuần túy như lỗi cảm biến, lỗi đánh lửa, phun, áp suất nhiên liệu, lỗi mạng… thì tài liệu sơ đồ cân cam hầu như không giúp gì. Lúc này thợ cần tập trung vào tài liệu điện, data list, logic điều khiển ECU thay vì tháo máy kiểm cam một cách cảm tính.

khi-nao-thuc-su-can-tra-so-do-can-cam-obdvietnam (1)

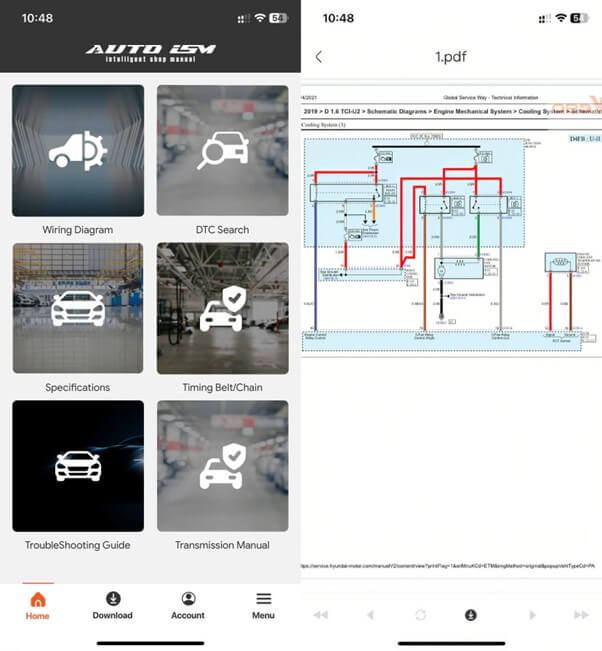

Hình 1: Tài liệu sơ đồ cân cam trên app Auto ISM

2. Tài liệu sơ đồ cân cam thực chất dùng để làm gì?

2.1 Sơ đồ cân cam là “chuẩn cơ khí” của nhà sản xuất

Sơ đồ cân cam là tài liệu hãng mô tả vị trí tương quan chuẩn giữa trục khuỷu, trục cam (và các trục trung gian), kèm dấu, cữ, số mắt xích, dụng cụ khóa cần dùng. Đây là “mốc chuẩn nhà máy” để đảm bảo động cơ đạt nén, công suất và khí thải đúng thiết kế.

Khi thợ sử dụng tài liệu sơ đồ cân cam, mục tiêu là đưa động cơ về đúng trạng thái chuẩn đó sau khi tháo lắp: thay dây curoa cam, thay xích cam, làm máy, đại tu, sửa pan gãy răng, trượt bánh răng… Nếu làm chỉ “theo mắt” hoặc cảm tính, sai lệch nhỏ đã đủ gây pan khó.

2.2 Sơ đồ cân cam không phải “thuốc thần” cho mọi pan động cơ

Rất nhiều thợ có xu hướng: cứ máy nổ không êm, đèn Check Engine sáng, thiếu công suất là… nghĩ đến cân cam. Thực tế, phần lớn pan động cơ đời mới nằm ở điện – điện tử, nhiên liệu, khí nạp – xả, không liên quan gì đến pha cơ khí.

Tài liệu sơ đồ cân cam không giải quyết được pan như: hư cảm biến trục khuỷu/trục cam, lệch tín hiệu do dây, lỗi ECU, áp suất rail thấp do bơm, EGR kẹt… Nếu “quy hết tội” cho cam, bạn vừa tốn công vừa dễ tạo thêm lỗi cơ khí mới.

2.3 Khi dùng sơ đồ cân cam phải gắn với dữ liệu kỹ thuật khác

Sơ đồ cân cam chỉ là một mảnh ghép. Để kết luận sai pha cơ khí, thợ cần kết hợp thêm: đo nén, đọc data list trục cam – trục khuỷu, kiểm tra phasing VVT, nghe tiếng máy, xem lịch sử sửa chữa. Chỉ khi nhiều dấu hiệu cùng hướng về cơ khí, lúc đó tài liệu sơ đồ cân cam mới phát huy đúng vai trò.

khi-nao-thuc-su-can-tra-so-do-can-cam-obdvietnam (1)

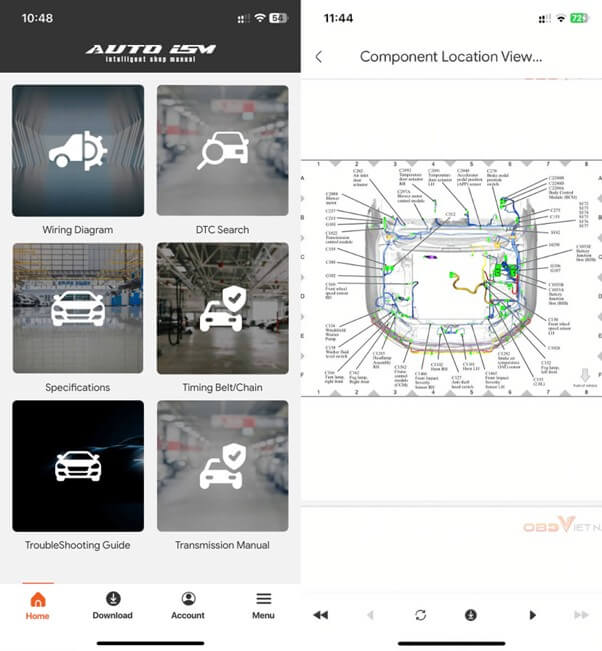

Hình 2: Tài liệu ô tô tra cứu trên App Auto ISM

3. Pan cơ khí vs pan điện tử – nếu phân biệt sai là “đi luôn” cả ngày công

3.1 Pan cơ khí là gì? Dấu hiệu điển hình

Pan cơ khí liên quan tới những phần “cứng” của động cơ: trục khuỷu, trục cam, piston, xéc măng, xupap, nắp máy, gioăng, dây curoa/xích cam, bánh răng… Khi sai lệch, động cơ thường có một số dấu hiệu:

Máy khó nổ, nổ được nhưng rung giật mạnh, hụt máy rõ.
Mất nén một hay nhiều máy, đo nén/soi camera thấy bất thường.
Tiếng kêu cơ khí bất thường (gõ, lạch cạch, lụp bụp).
Pan xuất hiện ngay sau khi làm máy, thay dây cam, mở nắp quy lát.

Ở nhóm này, tài liệu sơ đồ cân cam là “vũ khí bắt buộc” nếu có nghi ngờ lệch pha.

3.2 Pan điện tử là gì? Dấu hiệu điển hình

Pan điện tử liên quan tới cảm biến, cơ cấu chấp hành điện, ECU, dây, giắc, nguồn – mass, mạng CAN/LIN. Một số đặc trưng:

Xe báo lỗi, có mã DTC rõ ràng.
Triệu chứng phụ thuộc trạng thái: chỉ lỗi khi nóng, khi tải nặng, khi bật/tắt AC…
Thường không có tiếng kêu cơ khí bất thường.
Pan có thể lúc có lúc không, “hết rồi lại bị”.

Ở nhóm này, tài liệu sơ đồ cân cam gần như không được đụng tới. Thợ phải tập trung vào tài liệu điện, tài liệu động cơ, data list.

3.3 Hậu quả khi nhầm: pan điện tử mà đi cân cam

Nếu pan thuộc nhóm điện tử mà thợ lại lao vào tháo dây cam theo cảm tính, rủi ro là:

Mất cả ngày tháo lắp, chiếm cầu nâng.
Chỉ cần lệch một vài răng là từ pan điện tử thành pan cơ khí thật.
Nguy cơ cong xupap, vỡ piston nếu là máy interference.
Cuối cùng vẫn phải quay lại đọc tài liệu điện, mất gấp đôi thời gian.

Đây là lý do việc phân biệt pan cơ khí – điện tử trước khi đụng tới tài liệu sơ đồ cân cam là cực kỳ quan trọng.

khi-nao-thuc-su-can-tra-so-do-can-cam-obdvietnam (1)

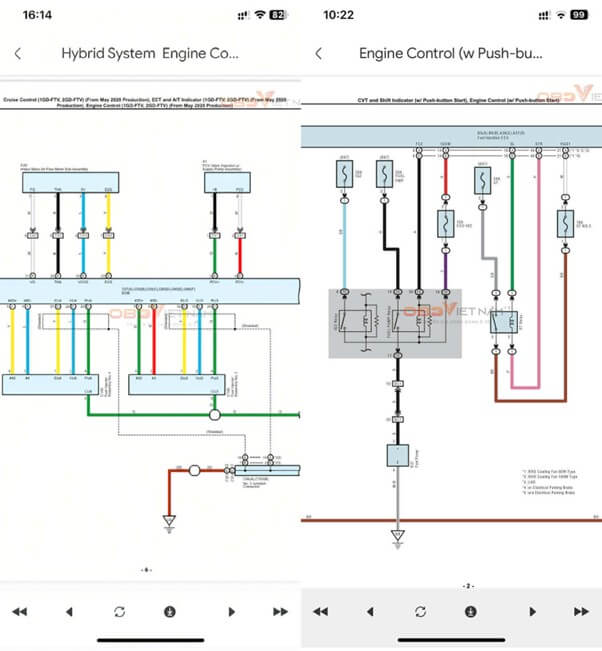

Hình 3: Tài liệu ô tô tra cứu trên App Auto ISM

4. Những trường hợp nên bắt buộc tra tài liệu sơ đồ cân cam

4.1 Sau khi thay dây curoa cam, xích cam, bánh răng trục cam

Bất kỳ khi nào động cơ được tháo ra để thay dây curoa cam, xích cam, tăng cam, bánh răng cam… tài liệu sơ đồ cân cam là thứ không được phép thiếu. Tuyệt đối không “đánh dấu trước rồi lắp theo dấu cũ” mà không đối chiếu lại với chuẩn của hãng.

Vì sao? Vì:

Đã có thể sai từ trước (xe đã từng bị làm sai).
Dấu cũ có thể không còn chính xác, bánh răng mòn, xích giãn.
Một số máy có nhiều dấu, nhiều nấc, chỉ có tài liệu mới mô tả đúng thứ tự khóa.

4.2 Sau đại tu – làm máy – mở nắp quy lát

Khi đồng hồ nén cho kết quả kém, xe ăn dầu, khói trắng, mất công suất và được quyết định đại tu (thay xéc măng, tiện nắp, làm lại xupap…), việc cân cam lại theo tài liệu chuẩn là bắt buộc. Đây là cách duy nhất đảm bảo nền tảng cơ khí chuẩn để chẩn đoán tiếp những pan khác.

Nếu bỏ qua tài liệu sơ đồ cân cam, thợ có thể lắp “gần đúng” và cảm giác máy nổ được là xong, nhưng:

Công suất không đủ.
Máy rung nhẹ dai dẳng.
ECU phải bù nhiều, ảnh hưởng tiêu hao nhiên liệu.

4.3 Khi nghi ngờ lệch cam do sự cố: gãy răng, xích giãn, trượt bánh răng

Một số triệu chứng:

Xe đang chạy bình thường, tắt máy, sau đó đề lại khó nổ hoặc không nổ.
Có tiếng kêu bất thường phía đầu máy, kiểm tra thấy dây/xích trùng.
Quét lỗi thấy nhiều mã “misfire” nhiều máy, đo nén lệch nặng.

Lúc này, tra tài liệu sơ đồ cân cam, đưa máy về ĐCT chuẩn, kiểm dấu đúng chuẩn hãng là việc nên làm sớm. Nếu không làm, mọi phép đo và suy luận tiếp theo đều thiếu nền tảng.

4.4 Khi có mismatch giữa tín hiệu CKP – CMP nhưng đã loại trừ điện

Có những pan ECU báo lỗi tương quan trục cam – trục khuỷu. Trước khi kết luận sai pha cơ khí, thợ phải kiểm:

Cảm biến CKP/CMP.
Dây, giắc, nguồn, mass.
ECU, data list, dạng sóng.

Nếu tất cả đều ổn mà lỗi vẫn tồn tại, lúc đó mới quay về kiểm cơ khí bằng tài liệu sơ đồ cân cam: có thể xích giãn, bánh răng nhảy một nấc… Đây là trình tự chẩn đoán chuẩn, tránh “đổ oan” cho cam khi lỗi vẫn là điện.

khi-nao-thuc-su-can-tra-so-do-can-cam-obdvietnam (1)

Hình 4: Tài liệu ô tô tra cứu trên App Auto ISM

5. Những trường hợp KHÔNG nên vội vàng dùng tài liệu sơ đồ cân cam

5.1 Động cơ không nổ nhưng chưa kiểm điện – nhiên liệu

Nếu xe không nổ nhưng chưa kiểm: có tia lửa, có phun nhiên liệu, có áp suất nhiên liệu, có tín hiệu CKP/CMP ra hộp chưa… thì đừng vội tháo mặt máy để cân cam. Rất nhiều ca không nổ vì chết bơm, mất nguồn cuộn đánh lửa, hỏng cảm biến, lỗi immo…

Tài liệu sơ đồ cân cam trong trường hợp này chỉ khiến bạn… thêm việc. Đầu tiên hãy chẩn đoán đúng quy trình điện – nhiên liệu như động cơ hiện đại, chỉ quay về phần cơ khí khi đã loại trừ phần còn lại.

5.2 Xe chỉ báo Check Engine, vẫn nổ và chạy gần như bình thường

Nếu xe chỉ sáng đèn Check Engine, khách nói “vẫn đi bình thường, chỉ hơi yếu/chưa thấy gì lạ”, quét lỗi ra mã cảm biến O2, EGR, nhiệt độ, van purge… thì 99% không nên nghĩ tới cân cam.

Ở đây, tài liệu cần mở là phần tài liệu điện – tài liệu hệ thống động cơ, không phải tài liệu sơ đồ cân cam. Nếu động cơ vẫn lên tua, nổ êm, không gõ, không rung lắc bất thường, việc tháo máy chỉ làm tăng rủi ro.

5.3 Pan xuất hiện sau khi can thiệp điện – điện tử, không đụng cơ khí

Nếu pan xuất hiện sau các thao tác như: thay ECU, độ dây, độ chìa, lắp thêm thiết bị điện, vệ sinh bướm ga, vệ sinh kim phun… thì khả năng cao vấn đề nằm ở điện – mapping – cài đặt, không phải cơ khí.

Trong trường hợp này, đào sâu vào tài liệu sơ đồ cân cam là đi sai hướng. Thay vào đó, hãy kiểm tra dây, giắc, sơ đồ mạch, sơ đồ chân, reset/learning…

5.4 Dùng “cảm giác yếu máy” làm lý do duy nhất để kiểm cam

“Nổ được mà yếu” là triệu chứng rất rộng, không thể dùng làm lý do duy nhất để tháo ra cân cam. Đầu tiên cần kiểm: lỗi trong ECM, data list, áp suất nén, áp suất nhiên liệu, áp suất tăng áp, tắc lọc, tắc bô…

Chỉ khi các hệ thống khác ổn và có dấu hiệu hỗ trợ nghi ngờ lệch pha (nén kém đồng đều, data CKP/CMP lệch, tiếng máy khác thường…) thì lúc đó tài liệu sơ đồ cân cam mới thực sự có đất dụng võ.

6. Cách dùng tài liệu sơ đồ cân cam cho đúng “chuẩn hãng”

6.1 Đọc kỹ điều kiện và hướng nhìn trước khi đụng vào dấu

Tài liệu sơ đồ cân cam thường ghi rõ:

Đặt máy ở ĐCT máy số mấy.
Quay theo chiều nào.
Khóa trục nào trước.
Dùng dụng cụ đặc biệt nào.

Bỏ qua phần chữ, chỉ nhìn hình là cách nhanh nhất để… cân sai. Hãy đọc kỹ phần hướng dẫn, đặc biệt các ghi chú nhỏ. Đây là phần thể hiện E-E-A-T kỹ thuật của hãng – tương đương “Schema” cho thợ đọc hiểu.

6.2 Kết hợp sơ đồ dấu với hình thực tế và dụng cụ khóa

Nhiều máy đời mới không chỉ có “vạch trên puly” mà dùng dụng cụ khóa trục khuỷu, trục cam, trục cân bằng. Tài liệu sơ đồ cân cam sẽ mô tả chính xác cách lắp dụng cụ. Không có hình, thợ rất dễ đặt sai vị trí khóa hoặc dùng nhầm lỗ.

Lý tưởng nhất là: vừa đọc tài liệu, vừa đối chiếu với hình trên xe, vừa chuẩn bị đủ dụng cụ. Nếu không có dụng cụ hãng, phải rất cẩn trọng khi thay thế bằng biện pháp tự chế.

6.3 Đếm mắt xích, số răng, số mắt khác màu – đừng “ước lượng”

Nhiều động cơ dùng xích cam có mắt khác màu để đánh dấu. Tài liệu sơ đồ cân cam sẽ ghi rõ: “đặt mắt màu tại răng số X trên bánh răng trục cam, răng số Y trên trục khuỷu”. Sai một mắt là lệch vài độ, đủ gây pan.

Tuyệt đối không ước lượng “nhìn vậy chắc đúng” mà phải đếm đúng số mắt/số răng như tài liệu. Đây là điểm thường bị bỏ qua ở các ca làm nhanh, vội giao xe, dẫn tới pan quay lại khó giải thích.

7. Quy trình chẩn đoán: dùng tài liệu sơ đồ cân cam ở đúng bước

7.1 Sơ đồ tư duy: đi từ ngoài vào trong, từ dễ đến khó

Quy trình gợi ý:

Lấy triệu chứng + lịch sử sửa chữa.
Quét lỗi, đọc data list, kiểm nguồn – mass, nhiên liệu.
Phân loại: nghi cơ khí hay điện tử là chính?
Nếu nghi cơ khí → đo nén, kiểm độ chênh, nghe máy.
Nhiều dấu hiệu hướng tới sai pha → mở tài liệu sơ đồ cân cam, chuẩn bị cân kiểm.

Cách đi này giúp thợ tránh “đập ngay vào trong” khi chưa loại trừ những thứ dễ hơn, rẻ hơn và an toàn hơn.

7.2 Dùng tài liệu sơ đồ cân cam để xác nhận chứ không “đoán mò”

Khi đã nghi lệch cam, hãy dùng tài liệu sơ đồ cân cam làm chuẩn xác nhận:

Đưa máy về đúng ĐCT theo hướng dẫn.
Kiểm tra tất cả dấu, thứ tự theo tài liệu.
Nếu lệch rõ ràng → chỉnh về chuẩn, thử lại.
Nếu đúng chuẩn → loại trừ pan cơ khí, quay lại điện – nhiên liệu.

Tư duy này giúp tránh tình trạng “không chắc nhưng cứ chỉnh lại cam xem sao”, biến ca pan thành một chuỗi thử sai tốn thời gian.

8. FAQ – Câu hỏi thường gặp về tài liệu sơ đồ cân cam

8.1 Có phải cứ động cơ nổ không êm là phải tra tài liệu sơ đồ cân cam?

Không. Động cơ nổ không êm có rất nhiều nguyên nhân: đánh lửa, phun nhiên liệu, cảm biến, nén, mất cân bằng máy… Tài liệu sơ đồ cân cam chỉ nên dùng khi có nhiều dấu hiệu hướng tới pan cơ khí hoặc khi đã loại trừ phần điện – nhiên liệu.

8.2 Tài liệu sơ đồ cân cam có cần thiết nếu chỉ thay dây curoa cam theo dấu cũ?

Rất cần. Dấu cũ có thể đã sai từ trước hoặc không còn chuẩn do mòn, do người trước lắp sai. Tài liệu sơ đồ cân cam giúp bạn đưa động cơ về đúng chuẩn của hãng, tránh “kế thừa cái sai” và khiến pan phát sinh sau một thời gian sử dụng.

8.3 Pan báo lỗi tương quan trục cam – trục khuỷu có phải luôn là lệch cam?

Không. Lỗi tương quan CKP–CMP có thể do cảm biến, dây, giắc, nguồn – mass, nhiễu tín hiệu, ECU hoặc lệch cơ khí. Cần dùng tài liệu điện, tài liệu hệ thống động cơ để kiểm tra điện tử trước. Chỉ khi chúng ổn mới dùng tài liệu sơ đồ cân cam để kiểm cơ khí.

8.4 Gara nhỏ có nên tự cân cam máy đời mới nếu chưa có tài liệu?

Không nên. Máy đời mới, nhất là DOHC, VVT, nhiều trục, dùng dụng cụ khóa đặc biệt… nếu làm mà không có tài liệu sơ đồ cân cam rất dễ lệch pha hoặc gãy xupap, cong trục. Gara nhỏ nên có tài liệu và trang bị cơ bản, hoặc lựa chọn hợp tác với đơn vị hỗ trợ kỹ thuật khi gặp ca khó.

8.5 Có nên dùng sơ đồ cân cam của dòng xe “na ná” thay cho tài liệu chính hãng?

Rất rủi ro. Cùng hãng, cùng dung tích, nhưng khác đời – khác mã máy có thể khác dấu, khác quy trình khóa. Tài liệu sơ đồ cân cam phải đúng mã động cơ. Dùng tài liệu “na ná” là chấp nhận đánh cược với động cơ của khách, điều không nên chút nào.

9. Kết luận: Đừng “đổ oan” cho cam – hãy dùng tài liệu đúng lúc, đúng chỗ

Tài liệu sơ đồ cân cam là vũ khí cực mạnh nhưng cũng là “con dao hai lưỡi” nếu dùng sai bối cảnh. Dùng đúng lúc – đúng pan, nó giúp thợ khôi phục chuẩn cơ khí, giải quyết dứt điểm những ca khó sau đại tu, sau đứt dây, nhảy răng. Dùng sai lúc, nó biến một pan điện tử thành một ngày tháo lắp mệt mỏi, thậm chí tạo thêm pan cơ khí mới.

Nếu bạn là thợ hoặc chủ gara, hãy tự kiểm:

Đội ngũ của bạn có phân biệt rõ pan cơ khí – pan điện tử trước khi động tới cam không?
Khi làm máy, thay dây/xích cam, mọi người có luôn mở tài liệu sơ đồ cân cam hay vẫn “làm theo kinh nghiệm”?
Gara có hệ thống tài liệu rõ ràng, tra đúng mô-đun, đúng mã máy, hay vẫn hỏi “group” là chính?

=> Từ ca xe tiếp theo, hãy:

Luôn phân loại pan: cơ khí hay điện tử là chính.
Chỉ mở tài liệu sơ đồ cân cam khi có cơ sở nghi ngờ sai pha cơ khí.
Khi đã quyết định cân cam, làm theo đúng hướng dẫn, đúng dấu, đúng dụng cụ của tài liệu.

Đặt tài liệu làm “chuẩn”, đặt tư duy phân loại pan làm “nền”, bạn sẽ thấy số ca cân cam oan giảm đi rõ rệt, số ca sửa dứt điểm – ít quay lại tăng lên, và uy tín của gara trong mắt khách hàng cũng khác hẳn.
