CÁCH TRA CỨU TÀI LIỆU HỘP SỐ LY HỢP KÉP DCT BẰNG AUTO ISM

Tóm tắt nội dung

Hộp số ly hợp kép DCT (Dual Clutch Transmission) là một trong những loại hộp số phức tạp nhất hiện nay, kết hợp đặc tính của hộp số sàn và hộp số tự động. DCT mang lại khả năng sang số nhanh, hiệu suất cao nhưng đồng thời cũng đặt ra yêu cầu rất cao về kiến thức cấu tạo, điều khiển điện – thủy lực và tài liệu kỹ thuật.

AutoISM cung cấp bộ tài liệu kỹ thuật hộp số DCT giúp kỹ thuật viên và sinh viên có thể tra cứu sơ đồ, cấu trúc và mạch điều khiển một cách có hệ thống. Bài viết này tập trung hướng dẫn cách tra cứu và đọc tài liệu DCT bằng Auto ISM theo góc nhìn chuyên gia, phục vụ học tập và nghiên cứu chuyên sâu.

1. Hộp số ly hợp kép DCT là gì?

1.1 Nguyên lý cơ bản của DCT

Hộp số DCT sử dụng hai bộ ly hợp độc lập:

• Một ly hợp điều khiển các số lẻ (1–3–5–7)
• Một ly hợp điều khiển các số chẵn (2–4–6)

Nhờ cơ chế này, khi xe đang chạy ở một cấp số, cấp số tiếp theo đã được “chuẩn bị sẵn”, giúp quá trình sang số diễn ra rất nhanh và mượt.

Hình 1: Sơ đồ nguyên lý hoạt động của hộp số Ly Hợp Kép

1.2 Phân loại DCT

Trong thực tế, DCT được chia thành hai loại chính:

1. DCT khô (Dry DCT)
2. DCT ướt (Wet DCT)

Mỗi loại có cấu tạo, phương thức làm mát và chiến lược điều khiển khác nhau, điều này thể hiện rất rõ trong tài liệu kỹ thuật.

2. Vì sao tài liệu hộp số DCT khó tra cứu hơn AT và CVT?

2.1 DCT là hệ thống cơ – điện – thủy lực tích hợp

Khác với AT truyền thống hoặc CVT, DCT bao gồm đồng thời:

• Cơ cấu ly hợp kép
• Bộ bánh răng cơ khí
• Cơ cấu chấp hành điện hoặc điện – thủy lực
• Bộ điều khiển riêng (TCM hoặc Mechatronic Unit)

Việc hiểu sai một phần có thể dẫn đến chẩn đoán sai toàn bộ hệ thống.

2.2 Ít gara tiếp cận tài liệu DCT đúng cách

Trên thực tế:

• Tài liệu DCT thường nằm rải rác trong manual hãng
• PDF khó đọc, khó liên kết giữa mạch điện và cấu tạo cơ khí
• Nhiều gara chỉ sửa theo kinh nghiệm mà không nắm rõ bản chất

Auto ISM giúp giải quyết bài toán này bằng cách chuẩn hóa tài liệu và phân loại theo hệ thống.

Hình 2: Cấu tạo cả hộp số ly hợp kép

3. Bộ tài liệu hộp số DCT trên Auto ISM gồm những gì?

AutoISM không chỉ cung cấp sơ đồ điện, mà còn tổ chức tài liệu DCT theo logic kỹ thuật rõ ràng.

3.1 Sơ đồ cấu tạo hộp số DCT (Transmission Layout)

Tài liệu cho thấy:

• Hai trục ly hợp (Input Shaft 1 & 2)
• Vị trí từng bộ ly hợp
• Cụm bánh răng
• Cơ cấu truyền lực

Giúp người học hiểu rõ luồng truyền mô-men trong từng cấp số.

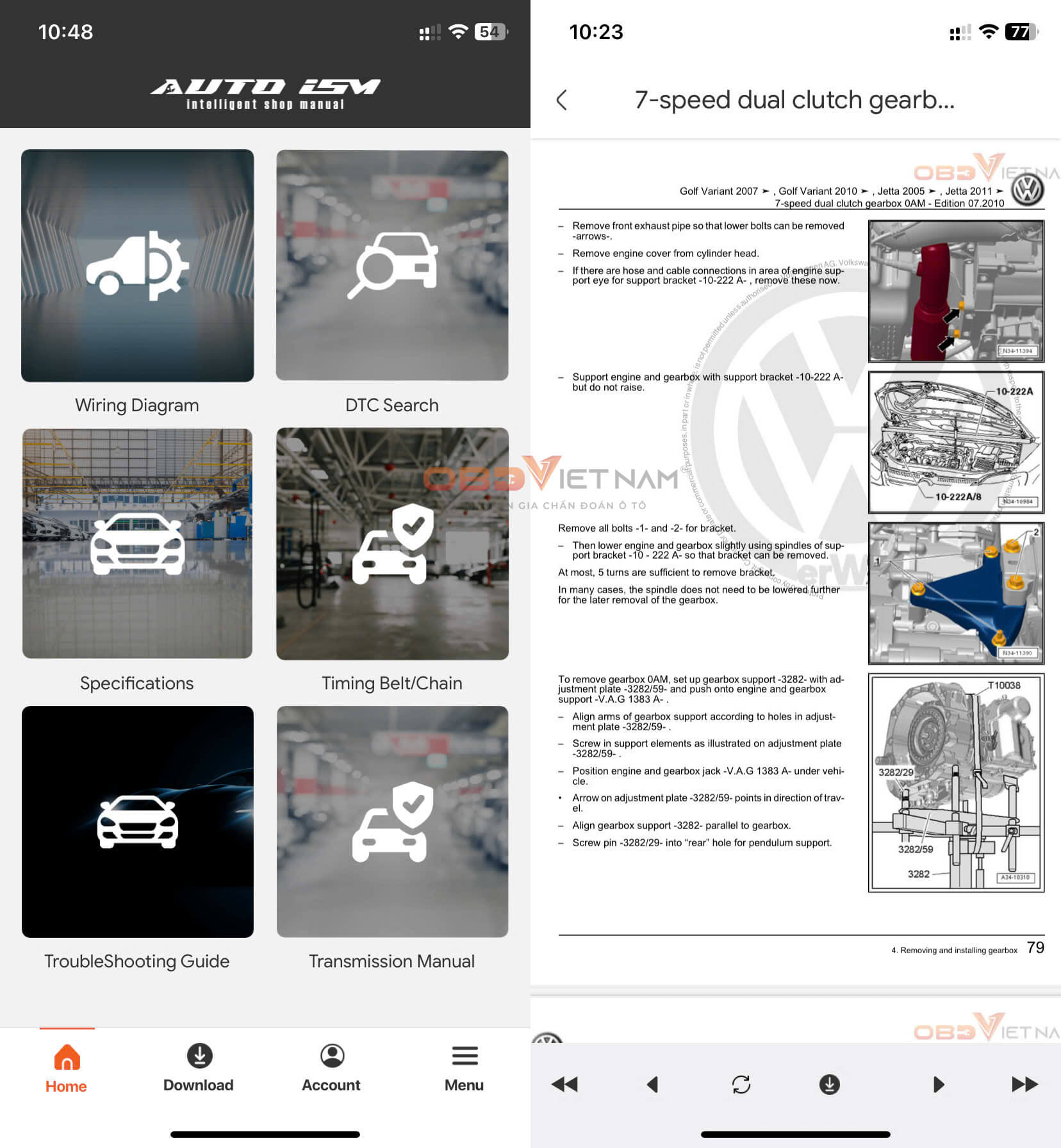

Hình 3: Tra cứu thông số lắp ráp hộp số

3.2 Sơ đồ mạch điều khiển hộp số DCT (Wiring Diagram)

Auto ISM cung cấp sơ đồ:

• Mạch điều khiển ly hợp
• Mạch điều khiển motor/solenoid chuyển số
• Mạch cảm biến tốc độ trục vào – trục ra
• Mạch cảm biến vị trí ly hợp
• Nguồn cấp và mass cho TCM

Sơ đồ được trình bày rõ ràng, dễ theo dõi trên cả máy tính và thiết bị di động.

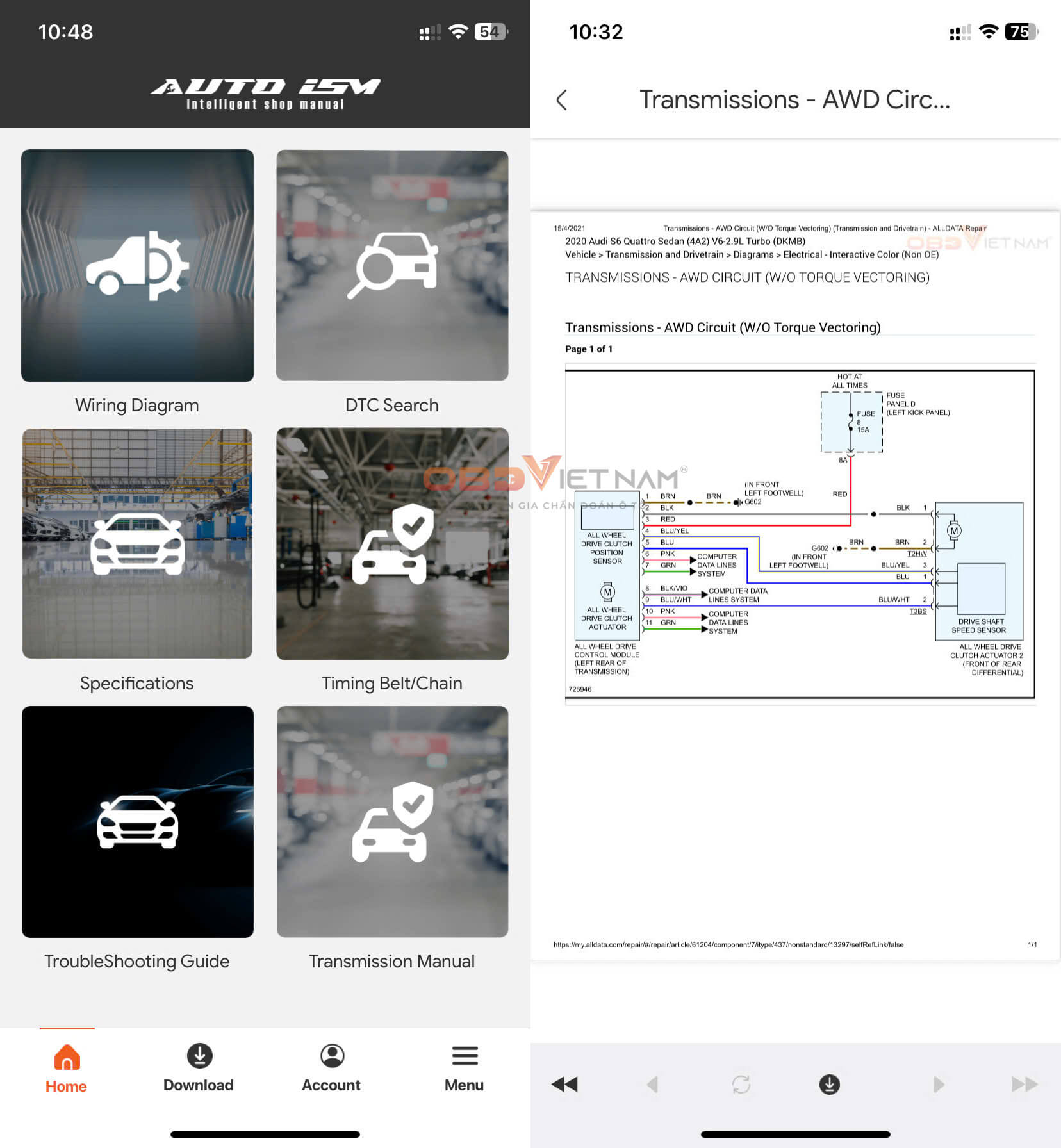

Hình 4: Tra cứu sơ đồ mạch điện hộp số

3.3 Pinout TCM / Mechatronic Unit

Đây là phần rất quan trọng khi nghiên cứu DCT:

• Chân điều khiển ly hợp 1 và ly hợp 2
• Chân điều khiển motor sang số
• Chân tín hiệu cảm biến vị trí
• Chân nguồn IG, B+, mass
• Chân giao tiếp CAN với ECM

Pinout giúp người học liên kết lý thuyết với thực tế mạch điện.

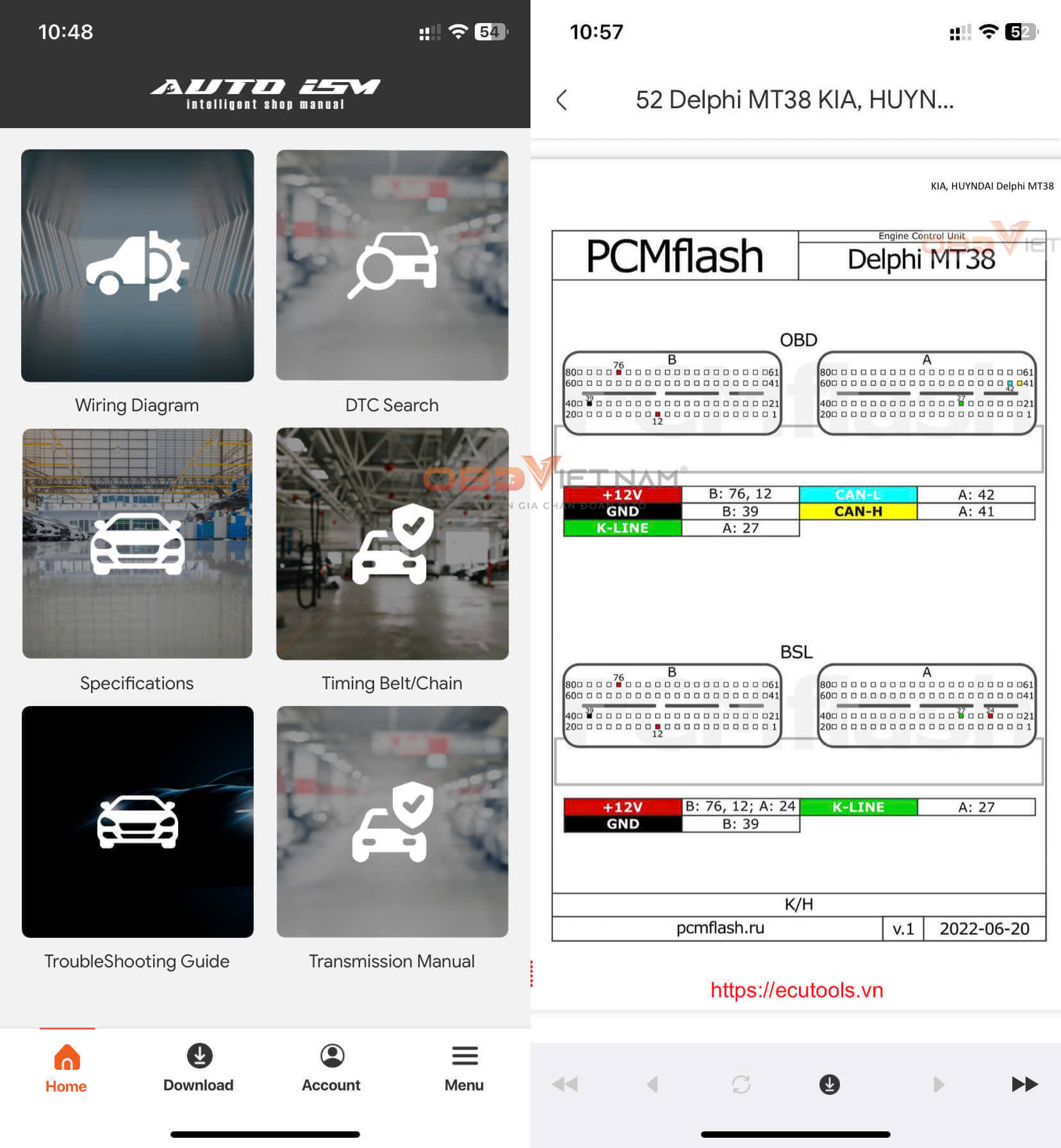

Hình 5: Tra cứu ECU PINOUT

3.4 Vị trí linh kiện (Component Location)

AutoISM hiển thị vị trí:

• Cụm mechatronic
• Motor hoặc solenoid điều khiển
• Giắc TCM
• Cảm biến tốc độ
• Vị trí ly hợp (dạng sơ đồ)

Điều này rất quan trọng trong quá trình học và thực hành.

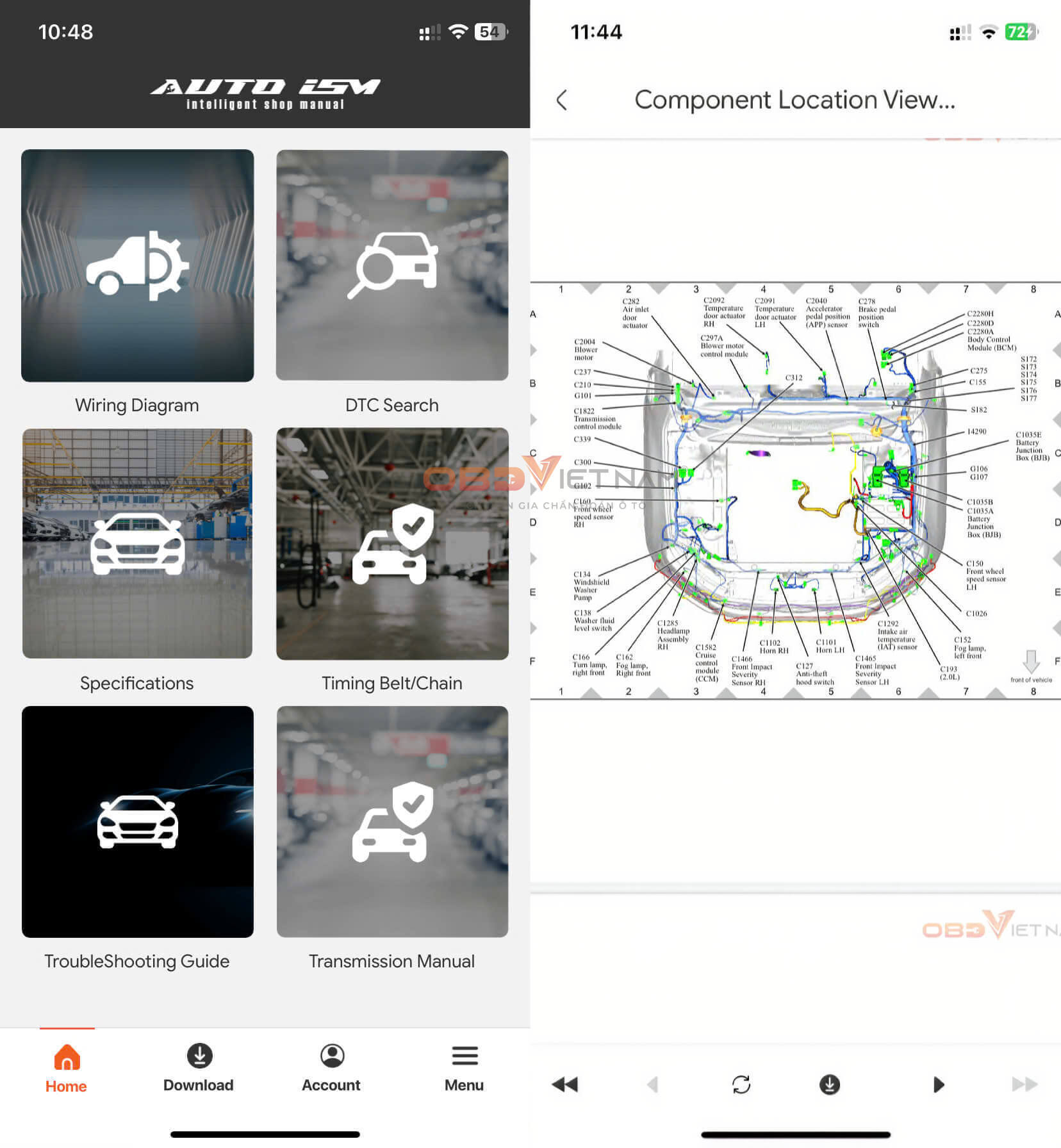

Hình 6: Tra cứu vị trí linh kiện trên xe

4. Hướng dẫn tra cứu tài liệu hộp số DCT bằng AutoISM

4.1 Bước 1: Xác định loại hộp số DCT trên xe

Trước khi tra cứu, cần xác định:

• Xe sử dụng DCT khô hay ướt
• Hộp số có TCM riêng hay tích hợp trong ECM
• Điều khiển điện hay điện – thủy lực

Điều này giúp chọn đúng nhóm tài liệu trong AutoISM.

4.2 Bước 2: Tra cứu sơ đồ cấu tạo trước khi đọc mạch

Không nên đọc mạch điện DCT ngay từ đầu.
Thứ tự đúng là:

1. Xem sơ đồ cấu tạo hộp số
2. Hiểu cơ chế hai ly hợp
3. Hiểu luồng truyền lực theo từng cấp số

Sau đó mới chuyển sang sơ đồ điện.

4.3 Bước 3: Đọc sơ đồ mạch điều khiển theo từng khối

Khi mở wiring diagram DCT trong AutoISM, nên chia thành các khối:

• Khối nguồn và mass
• Khối điều khiển ly hợp
• Khối chuyển số
• Khối cảm biến phản hồi

Cách đọc này giúp tránh rối và nhầm lẫn.

4.4 Bước 4: Đối chiếu pinout TCM với sơ đồ mạch

Pinout cho phép:

• Xác định chân điều khiển ly hợp nào
• Biết tín hiệu nào là đầu ra, tín hiệu nào là phản hồi
• Hiểu mối liên hệ giữa TCM và ECM

Đây là bước quan trọng để nâng cao tư duy chẩn đoán.

5. Các lỗi thường gặp trên hộp số DCT và cách tiếp cận bằng tài liệu

5.1 Ly hợp bị rung hoặc trượt

Thường liên quan đến:

• Điều khiển ly hợp
• Cảm biến vị trí ly hợp
• Cơ cấu chấp hành

Tài liệu Auto ISM giúp xác định rõ mạch điều khiển liên quan.

5.2 Sang số giật hoặc chậm

Có thể liên quan đến:

• Motor chuyển số
• Mạch điều khiển solenoid
• Tín hiệu phản hồi từ cảm biến tốc độ

Sơ đồ mạch và pinout là cơ sở để phân tích logic điều khiển.

5.3 Hộp số vào chế độ bảo vệ

Thường do:

• Mất tín hiệu cảm biến
• Nguồn cấp TCM không ổn định
• Lỗi giao tiếp CAN

Auto ISM giúp xác định chính xác đường tín hiệu liên quan.

6. Giá trị của Auto ISM khi nghiên cứu hộp số DCT

1. Chuẩn hóa tài liệu DCT vốn rất phức tạp
2. Giúp liên kết giữa cấu tạo cơ khí và mạch điều khiển
3. Phù hợp cho học tập nâng cao và đào tạo chuyên sâu
4. Giảm phụ thuộc vào tài liệu PDF rời rạc
5. Hỗ trợ tư duy phân tích thay vì sửa chữa cảm tính

Auto ISM đặc biệt phù hợp cho những kỹ thuật viên muốn nâng trình về hộp số hiện đại.

7. Kết luận

Hộp số ly hợp kép DCT là một trong những thách thức lớn của kỹ thuật ô tô hiện đại. Để tiếp cận đúng, người học cần tài liệu kỹ thuật rõ ràng, có cấu trúc và được trình bày theo tư duy hệ thống.

Auto ISM cung cấp bộ tài liệu hộp số DCT giúp sinh viên và kỹ thuật viên:

• Hiểu rõ cấu tạo
• Đọc đúng sơ đồ mạch
• Nắm vững logic điều khiển
• Tiếp cận DCT một cách bài bản và khoa học

OBD Việt Nam định hướng Auto ISM như một nền tảng chia sẻ kiến thức chuyên sâu, phục vụ học tập, nghiên cứu và nâng cao năng lực kỹ thuật cho cộng đồng ô tô Việt Nam.

Để xem nhiều tài liệu hơn hãy đăng kí App Auto ISM: TẠI ĐÂY

 Auto ISM – Giải pháp chuyên gia, đồng hành toàn diện cùng gara Việt.
