TÀI LIỆU ĐIỆN THÂN XE TRÊN AUTOISM – CÁCH ĐỌC ĐÚNG CHUẨN KỸ THUẬT

Tóm tắt nhanh

Hệ thống điện thân xe (Body Electrical System) là một trong những hệ thống phức tạp nhất, đặc biệt trên các dòng xe đời mới sử dụng BCM – Body Control Module để điều khiển gần như toàn bộ chức năng tiện nghi:

• Khóa cửa – điều khiển Remote
• Hệ thống đèn ngoài – đèn trong
• Gương chỉnh điện – cụp mở điện
• Gạt mưa – rửa kính
• Cảm biến hành trình (Door Switch, Ignition Switch, Seat Belt…)

Với Auto ISM, kỹ thuật viên có thể xem:

• Sơ đồ điện thân xe (Body Wiring Diagram)
• Sơ đồ chân BCM (BCM Pinout)
• Vị trí linh kiện (Location)
• Cấu trúc hệ thống – mô tả dạng khối

Bài viết này sẽ giúp bạn đọc đúng chuẩn kỹ thuật – hiểu bản chất từng mạch – và ứng dụng vào việc học & nghiên cứu chuyên sâu.

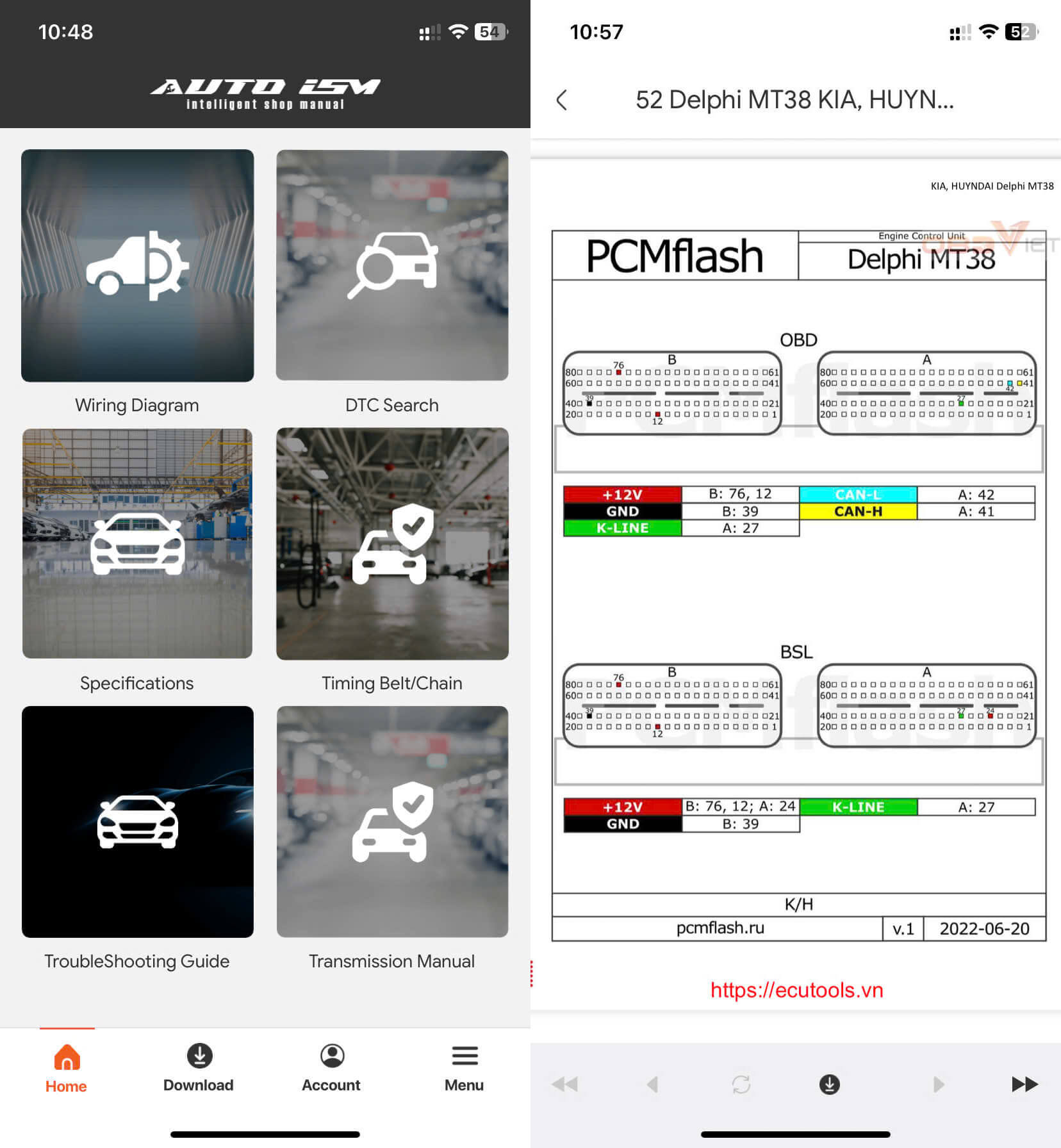

Hình 1: Tra cứu sơ đồ mạch điện trên App tài liệu ô tô Auto ISM

1. Điện thân xe khác gì so với mạch động cơ & điều hòa?

Điện thân xe (Body Electrical) có những đặc điểm riêng:

1.1. Điều khiển qua BCM – logic phức tạp hơn

Khác với động cơ (ECM) và điều hòa (A/C Amp):

• BCM không điều khiển cơ năng, mà xử lý tín hiệu cảm biến – công tắc – công tắc điều khiển.
• BCM quản lý nhiều hệ thống cùng lúc: cửa, đèn, gương, khóa vô lăng, ghế điện…

BCM hoạt động như một "bộ não tiện nghi" của xe.

1.2. Tín hiệu thân xe yếu – dễ nhiễu – yêu cầu đọc sơ đồ chính xác

Các tín hiệu:

• Door Switch
• IG Signal
• Tail Lamp Signal
• Turn Signal
• Wiper Request
• Mirror Fold Motor

Đều là tín hiệu nhỏ (5V – 12V Low Current), vì vậy đọc đúng dây cực kỳ quan trọng.

1.3. Không có Data List như máy chẩn đoán – phụ thuộc vào mạch điện

Do Body System không luôn cung cấp dữ liệu trực tiếp, kỹ thuật viên phải dựa vào sơ đồ mạch để suy luận:

• Công tắc cấp mass hay cấp nguồn?
• BCM xuất tín hiệu dạng ON/OFF hay dạng điều chế?
• Relay nằm trước hay sau BCM?
• Dòng đi từ đâu → về đâu?

=> Đây chính là lúc Auto ISM phát huy sức mạnh.

2. Bộ tài liệu Body Electrical trên Auto ISM gồm những gì?

Auto ISM trình bày tài liệu thân xe theo cấu trúc dễ đọc, dễ học, gồm:

2.1. Body Wiring Diagram – Sơ đồ điện thân xe

Các hệ thống chính:

- Mạch khóa cửa (Power Door Lock)

Hiển thị:

• Motor khóa cửa
• Door Lock Relay / Unlock Relay
• Chân điều khiển từ BCM
• Tín hiệu từ công tắc trong xe & remote

- Mạch đèn (Lighting System)

Gồm:

• Headlamp → Low Beam / High Beam
• Tail Lamp
• Turn Signal & Hazard
• Interior Lamp
• Mạch Daytime Running Light (nếu có)

- Mạch gương điện (Power Mirror)

• Motor chỉnh trái/phải
• Motor cụp/mở
• Mạch Heater (sấy gương)
• Mạch điều khiển từ BCM hoặc công tắc

- Mạch gạt mưa – rửa kính (Wiper & Washer System)

• Relay wiper
• Motor gạt mưa 3 dây / 5 dây
• Công tắc chế độ INT–LOW–HIGH
• Cảm biến mưa (với xe đời mới)

- Cảm biến hành trình – công tắc cửa (Door / Trunk / Hood Switch)

Được dùng cho:

• Khóa cửa tự động
• Đèn trần
• Báo cửa trên taplo
• Hệ thống an ninh

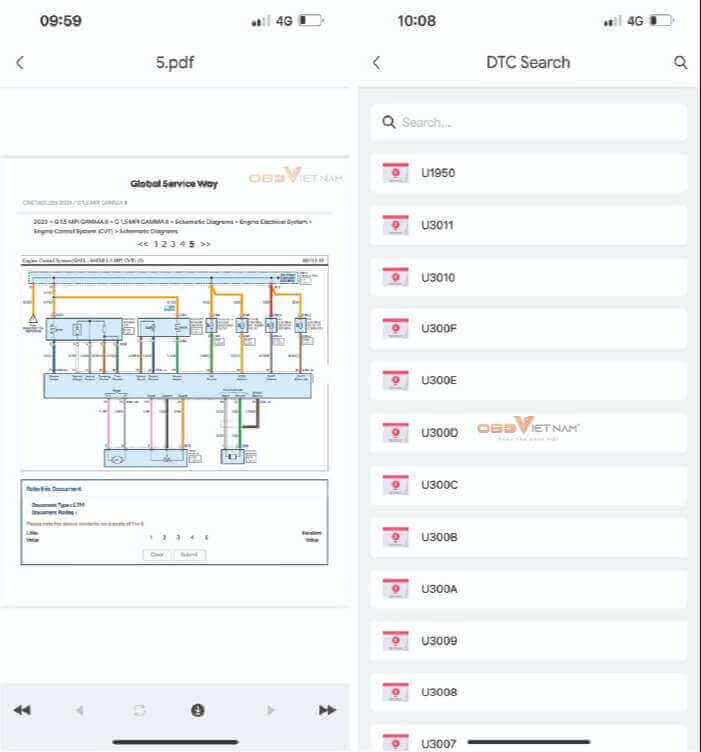

Hình 2: Tra cứu sơ đồ mạch điện trên App tài liệu ô tô Auto ISM

2.2. BCM Pinout – Sơ đồ chân BCM rõ ràng nhất

Bao gồm:

• Chân điều khiển đèn (TAIL, HEAD, HAZ)
• Chân điều khiển khóa cửa (LOCK/UNLOCK)
• Chân nhận tín hiệu công tắc cửa
• Chân gương điện (Mirror L/R, Fold, Heater)
• Chân mật độ dòng điều khiển Wiper
• Chân IG, ACC, B+
• Chân giao tiếp CAN

Pinout BCM giúp kỹ thuật viên:

• Biết đo chân nào
• Kiểm tra dây nào bị đứt
• Hiểu cơ chế điều khiển từng hệ thống

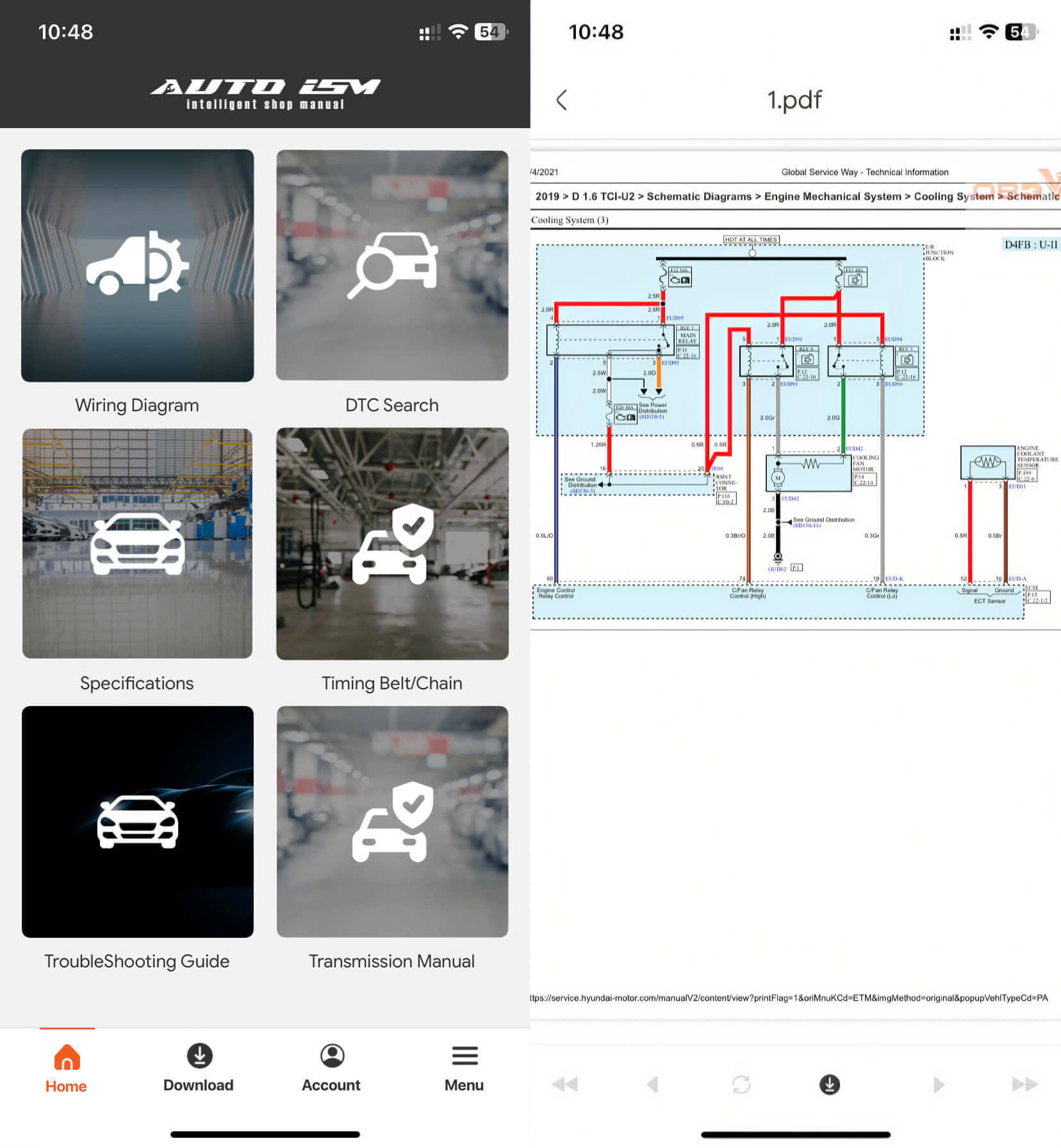

Hình 3: Sơ đồ PIN OUT tra cứu trên App phần mềm ô tô Auto ISM

2.3. Location – Hình ảnh vị trí linh kiện Body

Auto ISM hỗ trợ vị trí:

• BCM (thường dưới taplo)
• Relay đèn – relay gương – relay khóa cửa
• Motor gương
• Motor gạt mưa
• Cảm biến cửa, cảm biến nắp capo
• Hộp cầu chì thân xe

=> Đây là phần PDF không thể cung cấp một cách trực quan.

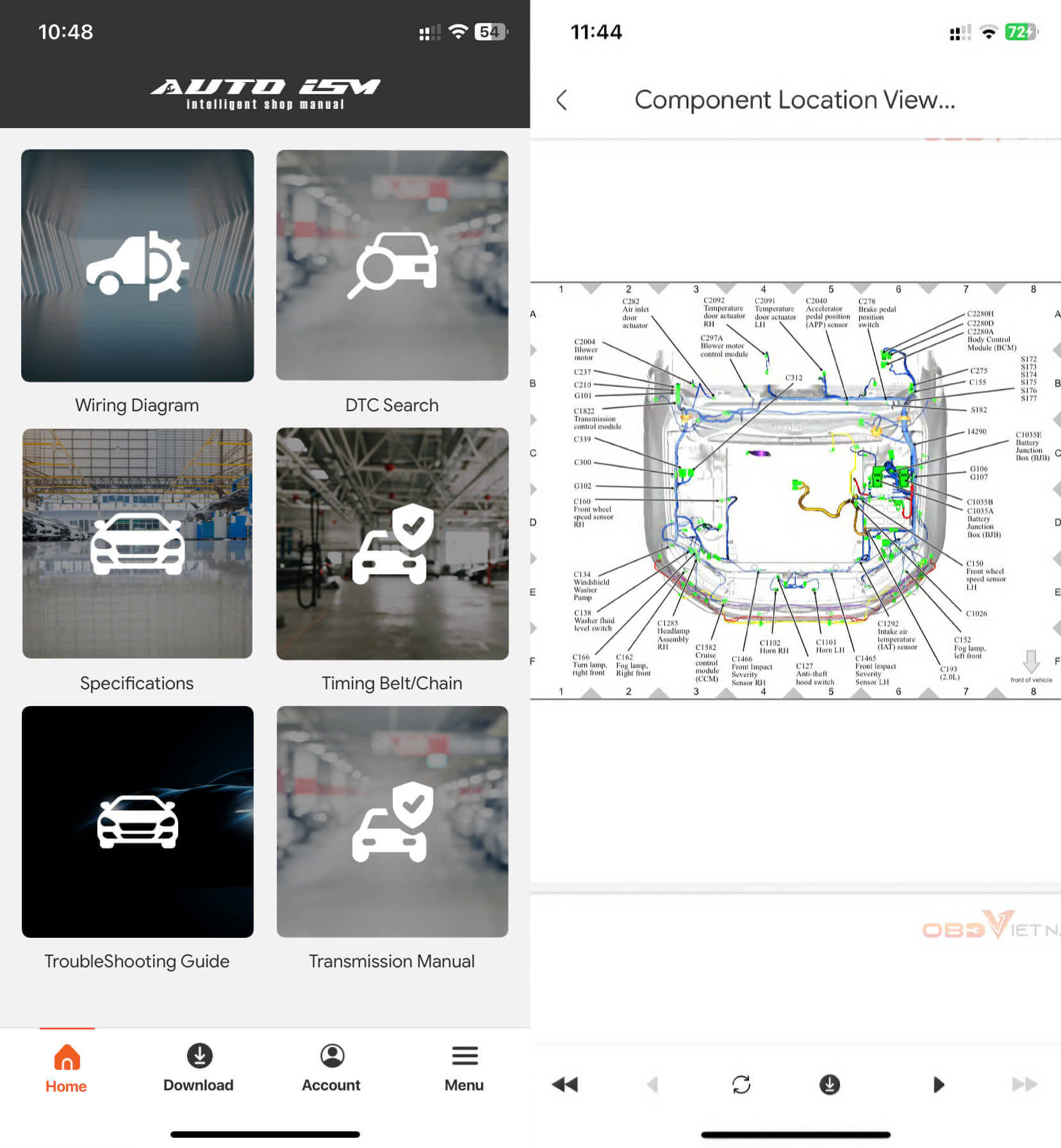

Hình 4: Tra cứu vị trí linh kiện và cảm biến trên App tài liệu ô tô Auto ISM

2.4. System Layout – Mô tả dạng khối hệ thống Body

Auto ISM minh họa:

• Tín hiệu từ công tắc → BCM → relay → tải
• Luồng điều khiển khóa cửa
• Luồng điều khiển đèn
• Mạch điều khiển gương điện
• Mạch điều khiển gạt mưa

Giúp sinh viên và kỹ thuật viên hiểu bản chất hoạt động trước khi đọc sơ đồ chi tiết.

3. Hướng dẫn đọc tài liệu điện thân xe Auto ISM – chuẩn chuyên gia

Dưới đây là quy trình 4 bước OBD Việt Nam khuyến nghị.

Bước 1: Đọc hiểu sơ đồ mạch điện hệ thống (System Logic)

Ví dụ – Mạch khóa cửa:

• Công tắc tài xế gửi tín hiệu → BCM
• BCM xử lý → xuất tín hiệu Lock/Unlock
• Relay đổi chiều → motor khóa hoạt động

Không hiểu logic → đọc sơ đồ cũng vô nghĩa.

Hình 5: Đọc hiểu sơ đồ mạch điện tra cứu trên App Auto ISM

Bước 2: Mở sơ đồ Body Wiring và xác định các đoạn chính

Auto ISM giúp chia rõ:

• Power Source – nguồn & mass
• Switch Group – công tắc
• BCM – xử lý tín hiệu
• Actuator – motor / relay / đèn

Sơ đồ được chia theo từng vùng dễ nhìn.

Bước 3: Dò chân BCM theo Pinout

Ví dụ: cần kiểm tra tín hiệu Lock/Unlock:

• Tìm chân BCM:
• LOCK: B14
• UNLOCK: B15
• Kiểm tra màu dây
• Theo dây ra relay
• Đo điện áp → xác định có tín hiệu hay không

Hình 6: Tra cứu sơ đồ PIN OUT theo hộp trên App Auto ISM

Bước 4: Xác định đúng vị trí thực tế qua Location

Rất hữu ích trong tình huống học tập hoặc mô phỏng:

• Nắm rõ vị trí BCM trên xe
• Biết gương điện nằm ở đâu
• Biết cảm biến cửa đặt ở cột A hay cột B
• Biết relay đèn nằm ở hộp cầu chì nào

=> Thực hành trực quan – đúng chuẩn – dễ nhớ.

Hình 7: Xác định vị trí cảm biến linh kiện theo tài liệu tra cứu trên App Auto ISM

4. Tình huống mô phỏng cho sinh viên & kỹ thuật viên

Case 1 – Đèn xi-nhan không hoạt động ở bên phải

Trong Auto ISM:

• Kiểm tra mạch Turn Signal → tìm chân BCM TRN-R
• Theo dây → relay → bóng đèn
• Kiểm tra Location → giắc đèn R nằm sau hốc bánh
• Tình huống mô phỏng: dây mass hỏng → bóng không sáng

=> Bài học: luôn bắt đầu từ sơ đồ.

Case 2 – Gương không cụp điện

• Mở mạch Mirror Fold → xác định motor fold
• Theo dây đến công tắc gương
• Theo dây đến BCM (nếu xe điều khiển qua BCM)
• Kiểm tra pinout → chân Fold Output
• Location → kiểm tra giắc tại chân gương

=> Hiểu đúng mạch giúp khoanh vùng nhanh.

Case 3 – Khóa cửa không phản hồi khi bấm remote

• Remote gửi tín hiệu đến Receiver → BCM
• BCM xuất lệnh LOCK nhưng motor không hoạt động
• Theo wiring → motor nhận nguồn nhưng không đủ mass

→ Tình huống minh họa: mass chung E4 bị oxy hóa.

=> Đây là bài học điển hình cho kỹ thuật viên mới.

5. Lợi ích khi học Body Electrical qua Auto ISM

=> Auto ISM là công cụ tối ưu cho học tập – nghiên cứu – thực hành điện thân xe.

Kết luận – Auto ISM là tài liệu điện thân xe chuẩn xưởng dành cho người học

Điện thân xe (Body Electrical) là nền tảng của công nghệ tiện nghi ô tô hiện đại.
Nhờ hệ thống sơ đồ rõ ràng, pinout chi tiết và hình ảnh trực quan, Auto ISM giúp:

• Sinh viên học nhanh
• Thợ mới dễ hiểu
• Kỹ thuật viên nâng cao phân tích chuẩn hơn

OBD Việt Nam – Chia sẻ kiến thức chuẩn chuyên gia, đồng hành toàn diện cùng kỹ thuật viên Việt Nam.
