Phân tích lỗi P2757 – Solenoid hộp số Toyota Fortuner bằng Auto ISM

PHÂN TÍCH LỖI P2757 – SOLENOID HỘP SỐ TRÊN TOYOTA FORTUNER BẰNG AUTO ISM

phan-tich-ma-loi-p2757-tren-dong-xe-toyota-fortuner-bang-app-tra-cuu-auto-ism-obdvietnam (1)

Giới thiệu

Trên các dòng Toyota Fortuner 2022 sử dụng hộp số tự động (6AT / 4AT tùy phiên bản), hệ thống điều khiển thủy lực bên trong hộp số đóng vai trò cực kỳ quan trọng. Một trong những thành phần quan trọng nhất là solenoid SLU – Lock-Up Solenoid, điều khiển hoạt động của ly hợp khóa biến mô (Torque Converter Clutch – TCC).

Khi ECM/TCM phát hiện tín hiệu điều khiển solenoid SLU bất thường, dòng điện quá thấp/cao, hoặc phản hồi áp suất không đúng, hệ thống sẽ ghi mã lỗi:

P2757 – Torque Converter Clutch Pressure Control Solenoid Control Circuit Performance / Stuck Off

Lỗi này ảnh hưởng trực tiếp đến khả năng tăng tốc, độ mượt khi chuyển số, độ bám của hộp số và tiêu hao nhiên liệu.

Trong bài viết này, OBD Việt Nam sẽ hướng dẫn gara cách kiểm tra solenoid SLU, tín hiệu PWM điều khiển, áp suất dầu hộp số, sơ đồ mạch… bằng Ứng dụng Auto ISM – công cụ chẩn đoán điện – thủy lực chuẩn dành cho kỹ thuật viên.

phan-tich-ma-loi-p2757-tren-dong-xe-toyota-fortuner-bang-app-tra-cuu-auto-ism-obdvietnam (1)

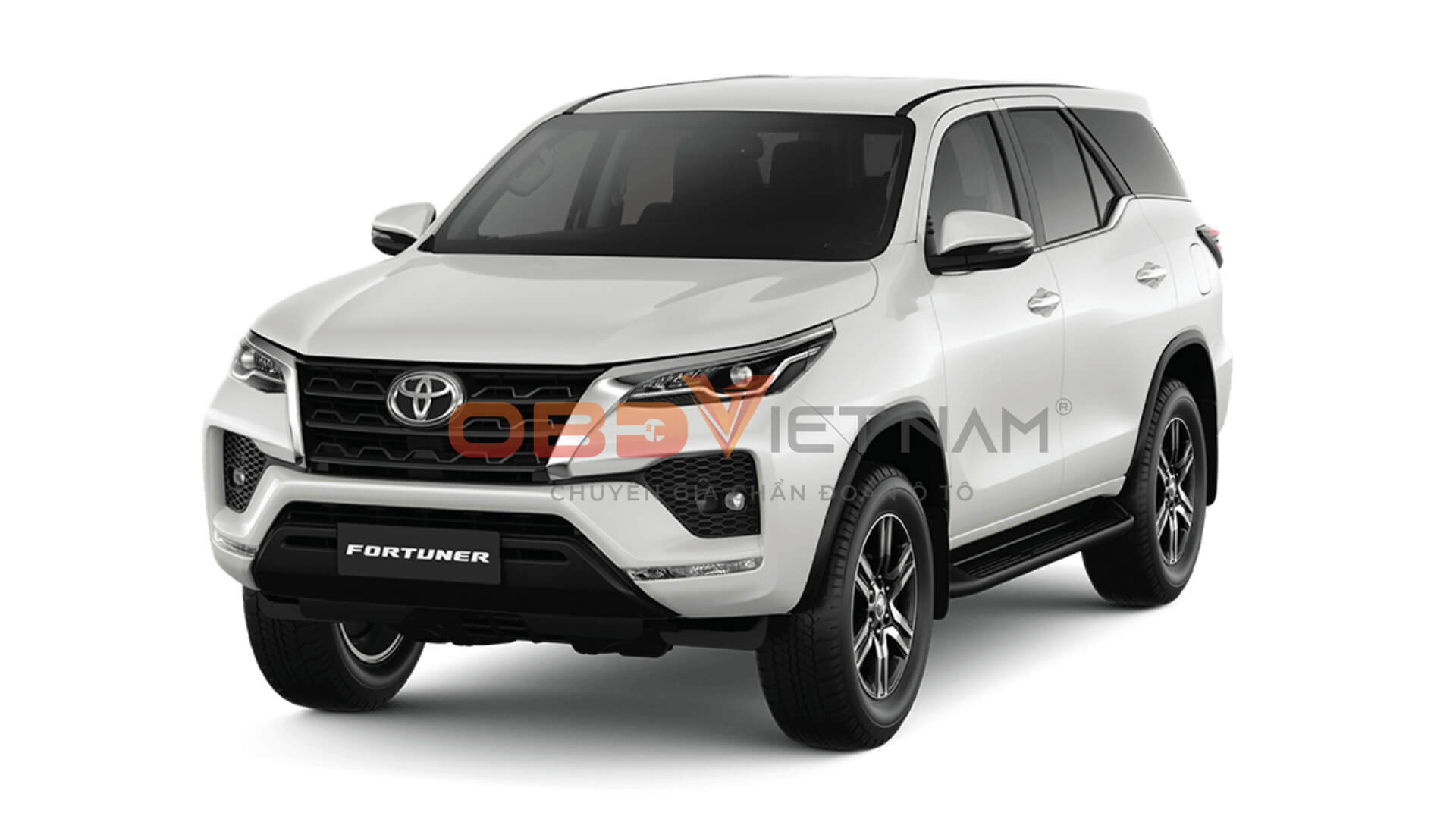

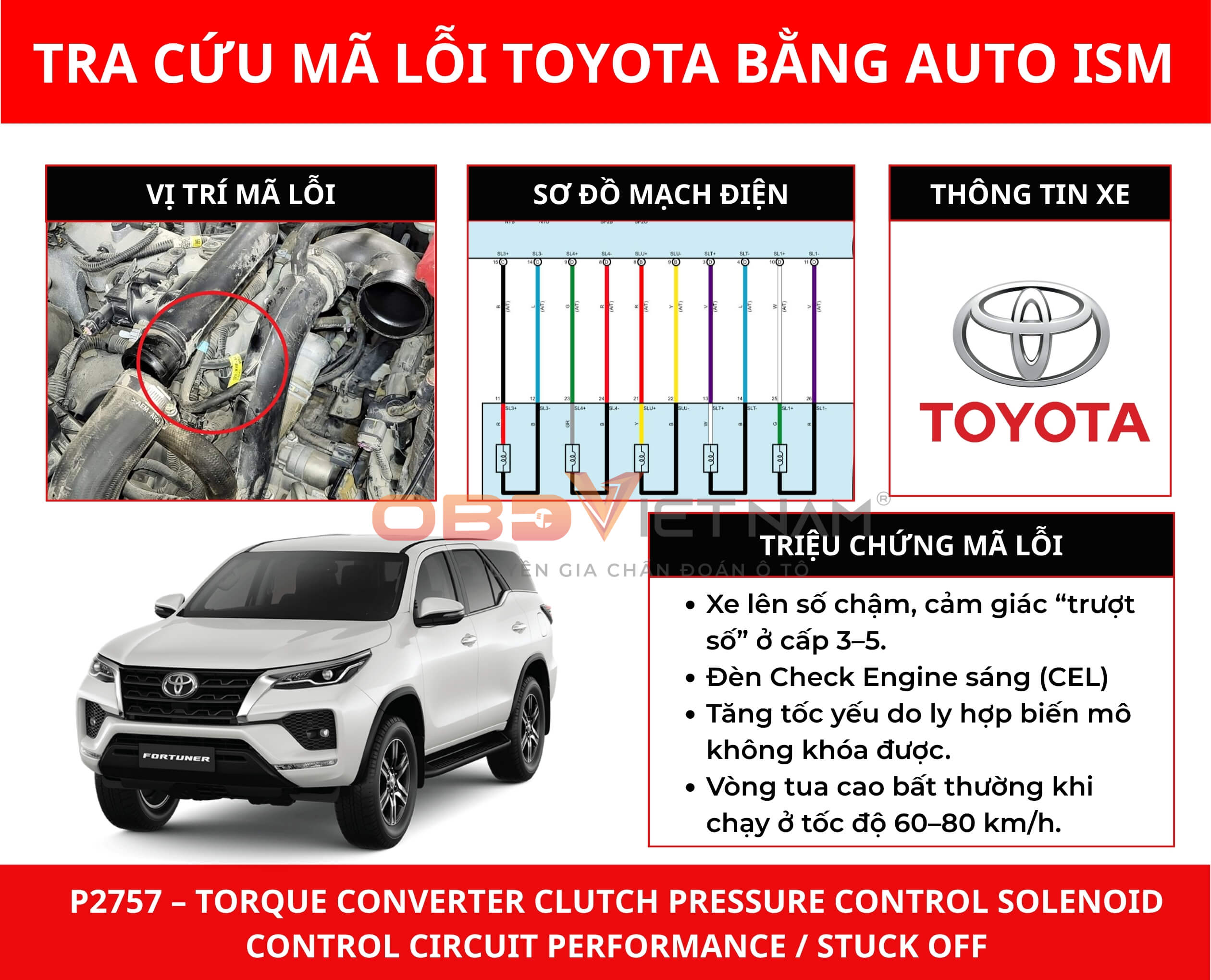

Hình 1: Xử lý mã lỗi P2757 trên dòng xe Toyota Fortuner

1. Triệu chứng của lỗi P2757 trên Toyota Fortuner 2022

Khi hộp số gặp lỗi điều khiển solenoid SLU, xe thường có các biểu hiện:

Đèn Check Engine hoặc Check AT sáng.
Xe lên số chậm, cảm giác “trượt số” ở cấp 3–5.
Tăng tốc yếu do ly hợp biến mô không khóa được.
Vòng tua cao bất thường khi chạy ở tốc độ 60–80 km/h.
Hao nhiên liệu.
Sốc nhẹ khi vào số hoặc khi sang D → R.
Có thể vào chế độ limp mode (giới hạn số).

Lỗi P2757 thuộc nhóm điều khiển điện solenoid, nhưng luôn liên quan đến áp suất dầu hộp số → phải chẩn đoán cả hai phần điện + cơ.

phan-tich-ma-loi-p2757-tren-dong-xe-toyota-fortuner-bang-app-tra-cuu-auto-ism-obdvietnam (1)

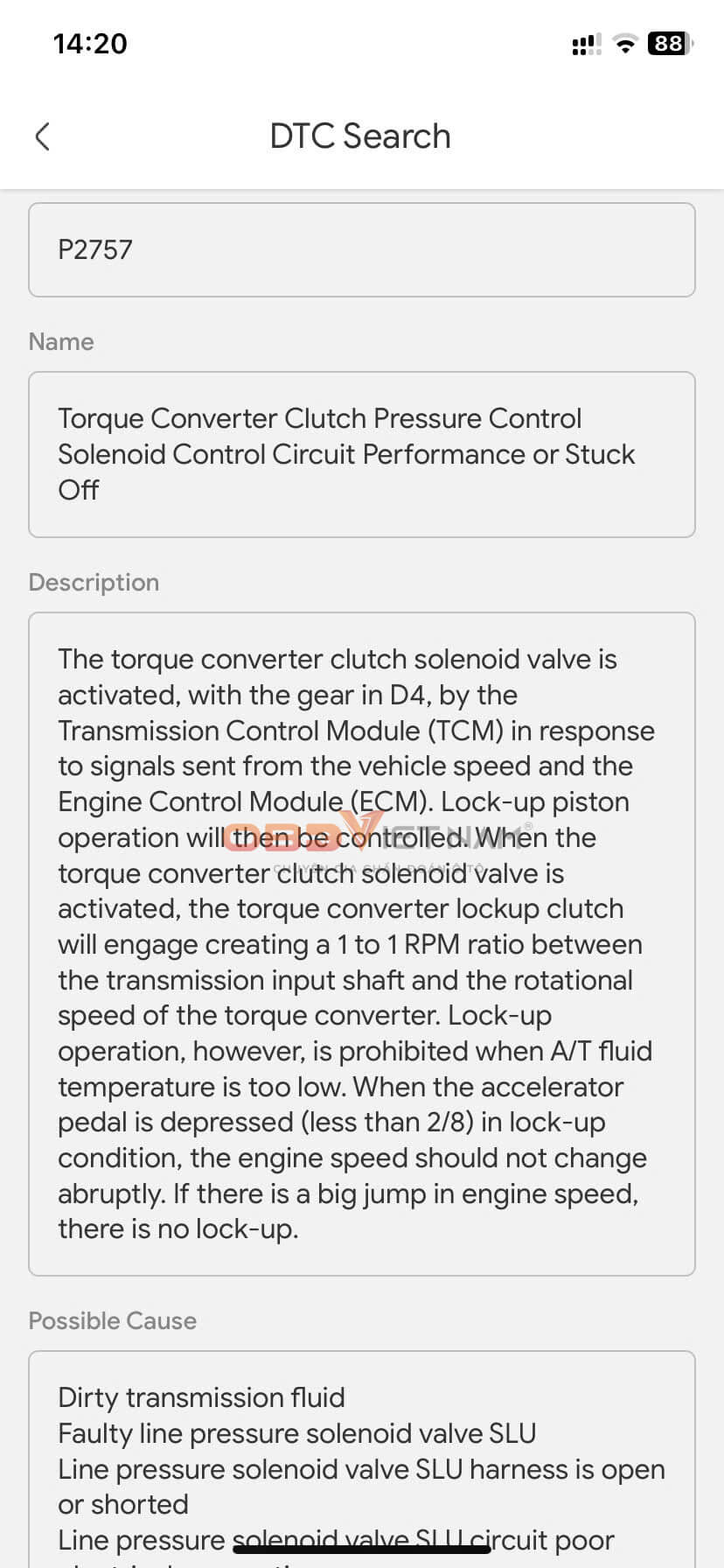

Hình 2: Tra cứu mã lỗi P2757 trên App tra cứu Auto ISM

2. Solenoid SLU – Lock-Up Solenoid trên Fortuner hoạt động thế nào?

Theo sơ đồ Auto ISM, solenoid SLU được TCM điều khiển bằng tín hiệu PWM (Pulse Width Modulation).

- Chức năng của SLU:

Điều khiển áp suất dầu vào bộ ly hợp khóa biến mô.
Khi chạy ổn định ở dải tốc độ 60–100 km/h → SLU kích hoạt → khóa biến mô → tăng hiệu suất.

- Cấu tạo chân SLU theo Auto ISM:

+B → nguồn 12V (qua relay AT).
SLU → tín hiệu điều khiển PWM từ TCM.
E2 → mass tín hiệu.

- Giá trị PWM tiêu chuẩn:

Trạng thái	Duty Cycle	Mô tả
Không khóa biến mô	0–20%	Hộp số chạy thông thường
Chuyển số	20–40%	Điều tiết áp suất
Khóa biến mô (TCC lock)	50–80%	Ly hợp biến mô được khóa
Tăng tải / leo dốc	TCM thay đổi liên tục	Điều chỉnh lực bám

Khi PWM không nằm trong phạm vi hoạt động hoặc dòng quá thấp → báo lỗi P2757.

phan-tich-ma-loi-p2757-tren-dong-xe-toyota-fortuner-bang-app-tra-cuu-auto-ism-obdvietnam (1)

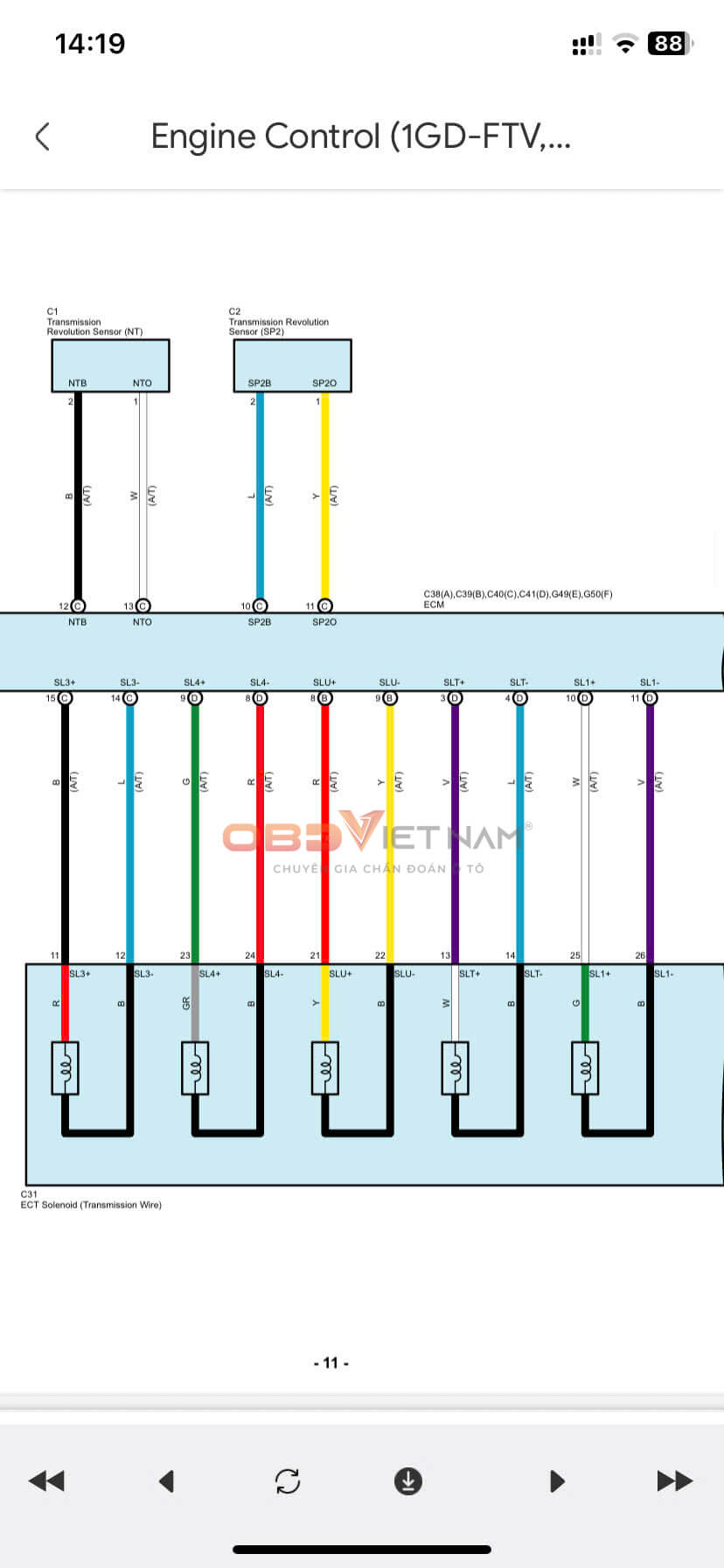

Hình 3: Tra cứu sơ đồ mạch điện trên App tra cứu Auto ISM

3. Nguyên nhân gây lỗi P2757 (Tổng hợp theo thực tế gara)

Nguyên nhân	Mô tả	Tỷ lệ gặp
Solenoid SLU kẹt hoặc hỏng cuộn dây	Điện trở quá cao/thấp, kẹt cơ khí	Rất cao
Dầu hộp số ATF bẩn hoặc cạn áp suất	Làm SLU không thể điều chỉnh áp suất	Cao
Dây điều khiển SLU chập / đứt	Tín hiệu PWM sai lệch	Trung bình
Connector solenoid oxy hóa	Rung → mất tín hiệu → P2757	Trung bình
Bơm dầu hộp số yếu	Không tạo đủ áp suất để SLU hoạt động	Thấp
TCM (bộ điều khiển hộp số) lỗi	Hiếm, chỉ gặp sau va chạm hoặc ngập nước	Rất thấp

4. Chẩn đoán lỗi P2757 bằng Auto ISM (Hướng dẫn từng bước)

Dưới đây là quy trình tiêu chuẩn theo hãng + kinh nghiệm thực tế tại gara OBD Việt Nam.

Bước 1 – Tra sơ đồ solenoid SLU bằng Auto ISM

Vào:

Auto ISM → Toyota → Fortuner 2022 → Automatic Transmission → Wiring Diagram → Solenoid SLU / SLT / SLU Circuit

Sơ đồ thể hiện:

Chân SLU trong giắc hộp số
Chân điều khiển từ TCM → SLU
Đường nguồn +B (AT Relay)
Mass E2
Đường hồi tín hiệu

=> Đây là bước quan trọng để đo đúng chân – tránh đo nhầm sang solenoid khác (SLT, SLS…).

Bước 2 – Kiểm tra điện trở cuộn solenoid SLU

Thông số tiêu chuẩn (trên Auto ISM):

5–12 Ω ở 20–25°C

Nếu:

→ solenoid chập
>15 Ω → solenoid đứt
Điện trở dao động khi lắc giắc → lỏng đầu coil

→ Cần thay solenoid.

Bước 3 – Kiểm tra tín hiệu PWM điều khiển SLU

Dùng oscilloscope hoặc máy chuyên dụng:

Quan sát dạng sóng PWM từ TCM → SLU
Điện áp đỉnh: 12V
Duty Cycle thay đổi theo tải

Nếu không có PWM:

Kiểm tra dây điều khiển SLU
Kiểm tra giắc TCM
Kiểm tra relay AT
Kiểm tra cầu chì hộp số

Nếu có PWM nhưng SLU không phản ứng → solenoid kẹt hoặc hỏng.

Bước 4 – Kiểm tra áp suất dầu hộp số

Thông qua Data List → AT Oil Pressure trên Auto ISM:

Áp suất không tải: 400–600 kPa
Khi tăng ga mạnh: 1200–2000 kPa
Khi SLU kích hoạt: áp suất giảm theo điều chỉnh TCM

Nếu áp suất thấp → lỗi cơ khí, không liên quan điện:

Bơm dầu yếu
Van điều áp kẹt
Dầu bẩn / sai tiêu chuẩn
Lọc dầu ATF tắc

Bước 5 – Kiểm tra mức dầu hộp số (ATF) và chất lượng

ATF bị cháy, bẩn, hoặc thiếu sẽ làm:

Solenoid SLU kẹt
Áp suất không ổn định
TCC không khóa → báo P2757

Kiểm tra bằng:

Thước thăm (tùy phiên bản)
Quan sát màu dầu (đỏ → nâu → đen)
Ngửi mùi khét
Sờ độ nhớt dầu

Nếu dầu quá bẩn → đề nghị xả toàn bộ và vệ sinh lọc dầu AT.

Bước 6 – Kiểm tra giắc hộp số và dây điện

Đặc biệt khi xe:

Chạy đường xấu
Bị đá văng
Đi mưa nhiều

Tháo giắc hộp số:

Vệ sinh chân giắc
Kiểm tra nước vào
Xiết lại khóa giắc

Nhiều ca P2757 là do lỏng giắc solenoid.

5. Case Study thực tế tại gara OBD Việt Nam

Một gara tại Bình Dương tiếp nhận Toyota Fortuner 2022:

Triệu chứng:

Xe chạy ì, lên tốc độ chậm.
Vòng tua cao ~3000 rpm ở 70 km/h.
Đèn Check Engine sáng → mã P2757.

Kiểm tra bằng Auto ISM:

Vào Wiring Diagram → xác định chân SLU.
Đo điện trở SLU: 14.2 Ω → cao hơn tiêu chuẩn.
Kiểm tra PWM từ TCM: có dạng sóng bình thường → TCM tốt.
Kiểm tra chất lượng dầu ATF → sẫm màu, có mùi khét nhẹ.

Kết luận:

Solenoid SLU bị yếu → hoạt động chập chờn.
Dầu ATF cần thay mới.

Khắc phục:

Thay solenoid SLU.
Xả toàn bộ ATF + vệ sinh lọc.
Reset học lại TCM.

=> Xe chạy thử 30 km → sang số mượt, không báo lỗi.

- Thời gian: 2 giờ
- Không cần đại tu hộp số → tiết kiệm lớn cho khách.

6. Lợi ích khi dùng Auto ISM cho lỗi hộp số P2757

Lợi ích	Chi tiết
Sơ đồ solenoid SLU chính xác	Biết đúng chân nguồn, chân điều khiển, chân mass
Thông số điện trở – PWM chuẩn Toyota	Giúp kỹ thuật viên đo chính xác
Data List áp suất dầu hộp số	Đánh giá sự thay đổi khi SLU hoạt động
Flowchart xử lý lỗi hộp số	Theo quy chuẩn kỹ thuật hãng
Tiết kiệm thời gian 60–70%	Tăng hiệu suất gara & độ chính xác
