HƯỚNG DẪN XỬ LÝ MÃ LỖI P0351 – CUỘN ĐÁNH LỬA A TRÊN TOYOTA COROLLA CROSS BẰNG AUTO ISM

Giới thiệu

Mã lỗi P0351 – Ignition Coil “A” Primary/Secondary Circuit Malfunction là lỗi liên quan đến cuộn đánh lửa số 1 (Coil A) trên các dòng xe Toyota sử dụng hệ thống đánh lửa Coil-On-Plug (COP), trong đó có Corolla Cross 2021.

Khi ECM (Engine Control Module) nhận thấy tín hiệu điều khiển đánh lửa (IGT) hoặc tín hiệu phản hồi (IGF) không đúng, hoặc mạch cuộn dây gặp sự cố, hệ thống sẽ bật đèn Check Engine và lưu mã lỗi P0351.

Trong bài viết này, OBD Việt Nam sẽ hướng dẫn kỹ thuật viên tra cứu sơ đồ mạch đánh lửa bằng Auto ISM, đo tín hiệu IGT – IGF, kiểm tra nguồn +B đến cuộn dây và cách xác định nhanh nguyên nhân lỗi.

Hình 1: Xử lý mã lỗi trên dòng xe Toyota Corolla Cross

1. Triệu chứng khi Corolla Cross bị lỗi P0351

Xe gặp lỗi P0351 thường có biểu hiện:

• Đèn Check Engine sáng.
• Động cơ rung mạnh ở chế độ không tải.
• Xe giảm công suất, tăng tốc yếu.
• Tiếng nổ lụp bụp ở pô.
• Có thể kèm lỗi misfire: P0301 – Cylinder 1 Misfire.
• Tiêu hao nhiên liệu tăng.

Đây là lỗi thuộc nhóm đánh lửa, nếu không xử lý kịp thời có thể gây hư hại cảm biến oxy, catalytic converter và giảm tuổi thọ động cơ.

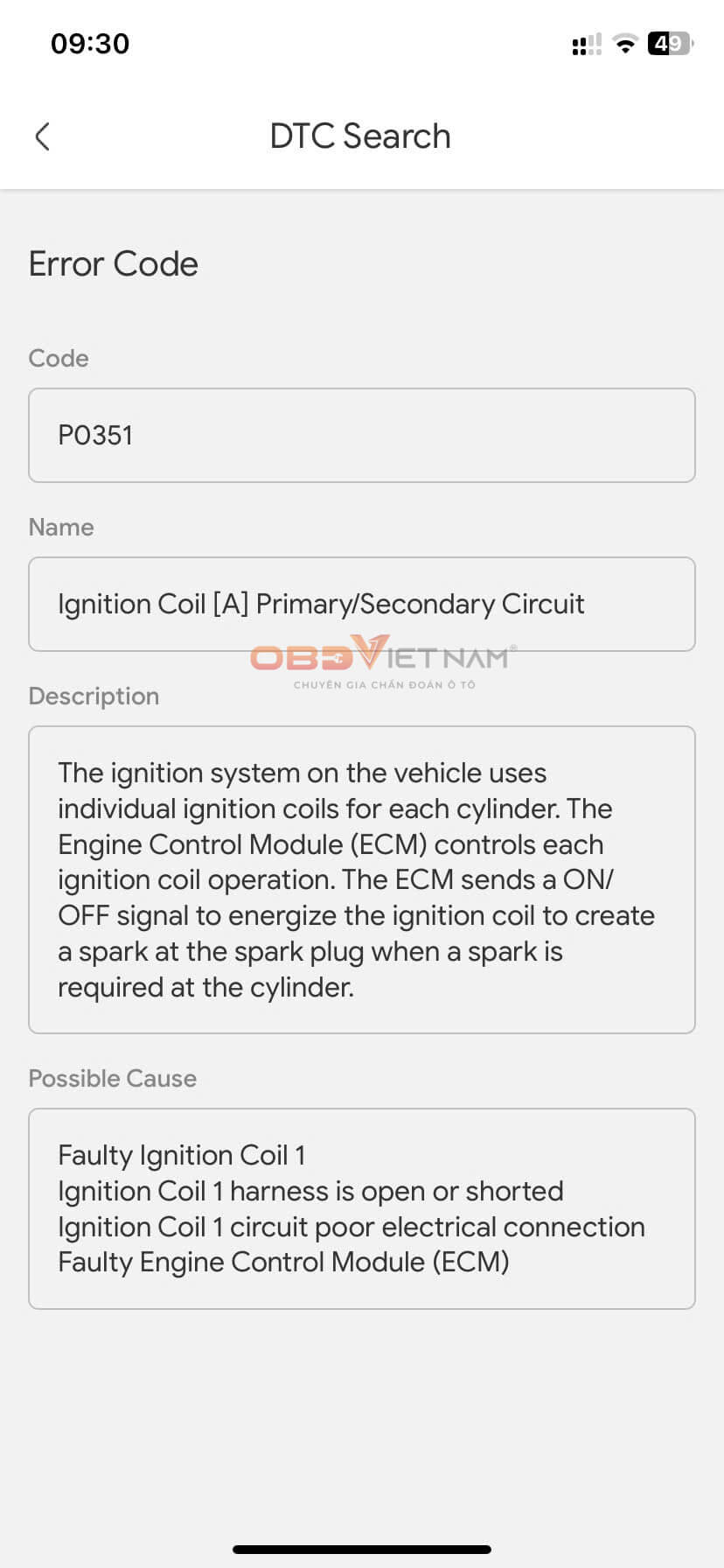

Hình 2: Mô tả mã lỗi P0351 trên App tra cứu Auto ISM

2. Cấu tạo & nguyên lý cuộn đánh lửa trên Corolla Cross 2021

Toyota Corolla Cross 2021 (động cơ 2ZR-FE hoặc 2ZR-FXE) dùng hệ thống:

- Coil-On-Plug (COP)

Mỗi xy-lanh được trang bị 1 cuộn đánh lửa độc lập.

- 3 dây chính trên cuộn coil

• +B (Battery Positive): nguồn 12V cấp từ EFI Relay.
• IGT (Ignition Trigger): tín hiệu điều khiển đánh lửa từ ECM.
• IGF (Ignition Feedback): tín hiệu phản hồi từ coil → ECM xác nhận đã đánh lửa.

- Cách ECM giám sát để đưa ra lỗi P0351

ECM sẽ báo lỗi nếu:

• Cuộn coil không nhận được lệnh đánh lửa (IGT).
• ECM không nhận phản hồi IGF sau lệnh IGT.
• Mạch +B bị hở hoặc chập.
• Cuộn coil bị đoản mạch hoặc hỏng bên trong.

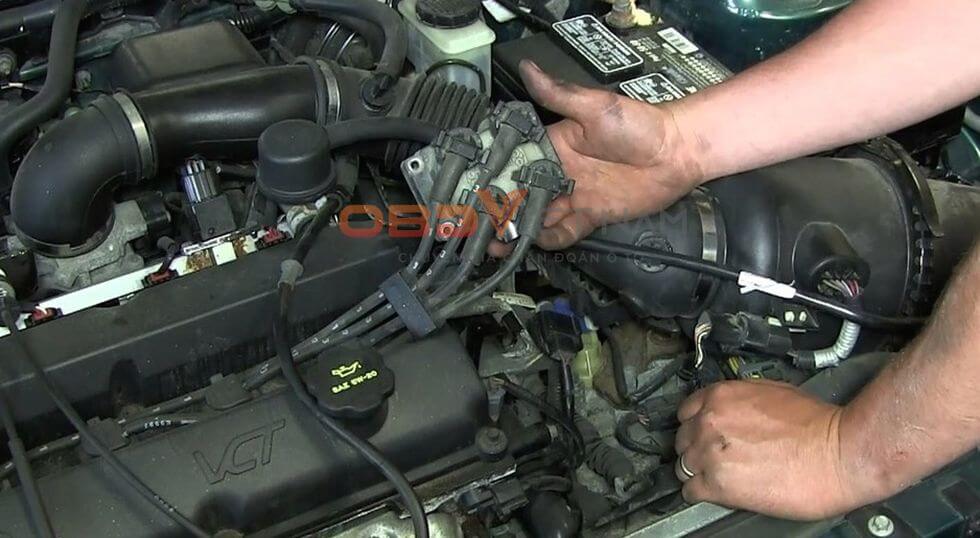

Hình 3: Cấu tạo và nguyên lý đánh lửa

3. Nguyên nhân phổ biến gây lỗi P0351 trên Corolla Cross

4. Chẩn đoán lỗi P0351 bằng Auto ISM (HƯỚNG DẪN CHI TIẾT)

Bước 1: Tra sơ đồ đánh lửa trên Auto ISM

Truy cập:

Auto ISM → Toyota → Corolla Cross 2021 → Engine → Wiring Diagram → Ignition System

Sơ đồ sẽ hiển thị:

• Chân IGT1 → Coil số 1
• Chân IGF → phản hồi về ECM
• Chân +B → nguồn 12V từ EFI Relay
• Chân E1/E2 → mass chung

Đây là bước quan trọng giúp kỹ thuật viên xác định đúng chân đo, tránh nhầm lẫn.

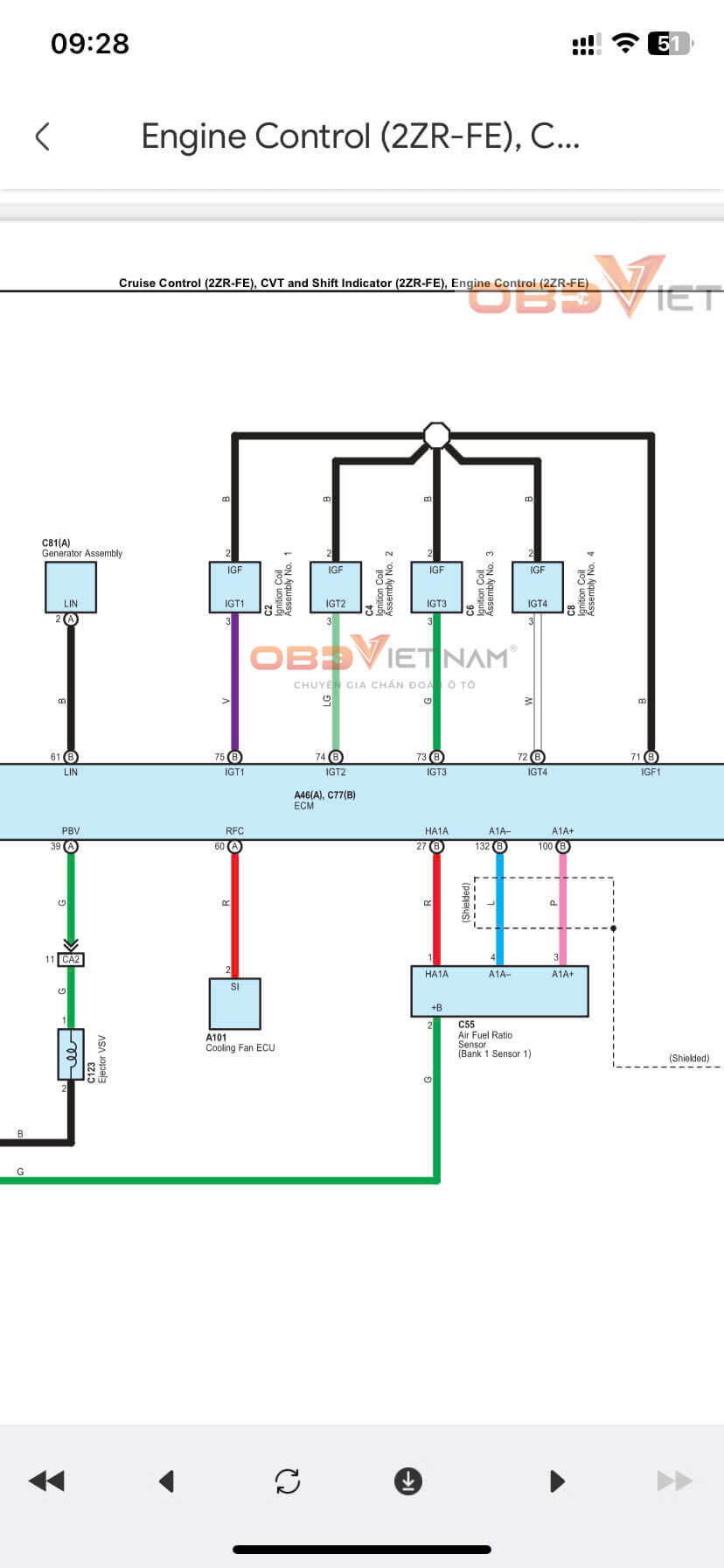

Hình 4: Tra cứu sơ đồ mạch điện trên App Auto ISM

Bước 2: Kiểm tra nguồn +B (12V) cấp cho cuộn đánh lửa

• Bật khóa ON → đo chân +B trên coil.
• Giá trị chuẩn: 11–14V.
• Nếu không đủ nguồn → kiểm tra:
• Relay EFI
• Cầu chì IG2 / EFI
• Dây nguồn +B
• Điểm mass động cơ

Bước 3: Kiểm tra tín hiệu IGT từ ECM

Dùng oscilloscope hoặc máy đo tín hiệu:

• Khi đề máy: IGT có dạng sóng xung vuông, tần số thay đổi theo vòng tua.
• Nếu không có IGT → lỗi ở:
• Dây IGT1 đứt/chập
• ECM không phát lệnh
• Giắc ECM lỏng

Bước 4: Kiểm tra tín hiệu IGF (feedback)

Sau mỗi xung IGT, coil phải gửi về ECM một xung IGF xác nhận đánh lửa thành công.

• Nếu có IGT nhưng không có IGF → coil hỏng.
• Nếu IGF yếu hoặc lúc có lúc không → giắc coil lỏng / oxy hóa.

Bước 5: Hoán đổi coil giữa xy-lanh

Đây là phương pháp thực tế hiệu quả nhất:

• Đổi coil số 1 → xy-lanh số 2
• Đổi coil số 2 → đặt vào xy-lanh số 1
• Nổ máy & đọc lại lỗi

Kết quả:

• Nếu lỗi chuyển thành P0352 → coil số 1 bị hỏng.
• Nếu lỗi vẫn là P0351 → dây điện hoặc ECM.

Bước 6: Kiểm tra bugi

Mặc dù lỗi chủ yếu nằm ở cuộn coil, nhưng bugi hỏng cũng gây misfire:

• Bugi sứ nứt
• Khe hở sai
• Điện trở bugi cao bất thường

Kiểm tra theo thông số Toyota trên Auto ISM.

5. Case Study thực tế tại gara OBD Việt Nam

Một gara tại Cần Thơ tiếp nhận xe Toyota Corolla Cross 2021, triệu chứng:

• Máy rung mạnh khi dừng đèn đỏ.
• Đèn Check sáng → mã P0351 và P0301.
• Khách báo vừa rửa khoang máy hôm trước.

Kỹ thuật viên dùng Auto ISM:

1. Tra sơ đồ đánh lửa → xác định chân IGT1 và IGF.
2. Đo tín hiệu IGT1 → bình thường.
3. Đo IGF → mất tín hiệu phản hồi.
4. Kiểm tra coil số 1 → giắc bị oxy hóa do nước vào.
5. Vệ sinh – bôi mỡ tiếp xúc điện – lắp lại.

=> Xóa lỗi → chạy thử 15 km → máy êm, không tái xuất hiện lỗi.

- Thời gian xử lý: 35 phút
- Không cần thay coil – tiết kiệm chi phí cho khách.

6. Vì sao gara nên dùng Auto ISM khi xử lý mã lỗi đánh lửa?

Auto ISM giúp gara giảm 60–70% thời gian chẩn đoán, nâng cao độ chính xác và chuyên nghiệp.

7. Kết luận & Lời khuyên của chuyên gia OBD Việt Nam

Mã lỗi P0351 trên Toyota Corolla Cross 2021 thường do:

• Coil số 1 hỏng
• Mất tín hiệu IGF
• Dây IGT1 đứt/chập
• Nguồn +B không ổn định
• Giắc coil oxy hóa

Với Auto ISM, gara có thể:

• Tra sơ đồ đúng chuẩn hãng
• Đo nhanh đúng chân
• So sánh tín hiệu và xác định lỗi chuẩn xác
• Tối ưu thời gian sửa chữa

=>Auto ISM – trợ thủ chẩn đoán điện & động cơ số 1 cho gara Việt Nam.
