PHÂN TÍCH MÃ LỖI P0420 – HIỆU SUẤT XÚC TÁC THẤP TRÊN TOYOTA CAMRY BẰNG AUTO ISM

Tóm tắt nhanh

Mã lỗi P0420 – Catalyst System Efficiency Below Threshold (Bank 1) thường xuất hiện trên Toyota Camry 2017 khi hiệu suất của bộ xúc tác (Catalytic Converter) không còn đạt tiêu chuẩn.
Điều này nghĩa là bộ xúc tác không còn đốt cháy triệt để khí CO, HC còn sót lại, khiến hệ thống kiểm soát khí thải hoạt động kém hiệu quả.

Trong bài viết này, OBD Việt Nam hướng dẫn bạn cách phân tích và xác định nguyên nhân mã lỗi P0420 bằng ứng dụng Auto ISM – giúp gara tiết kiệm thời gian và chẩn đoán chính xác, tránh thay nhầm cảm biến hoặc xúc tác tốn kém.

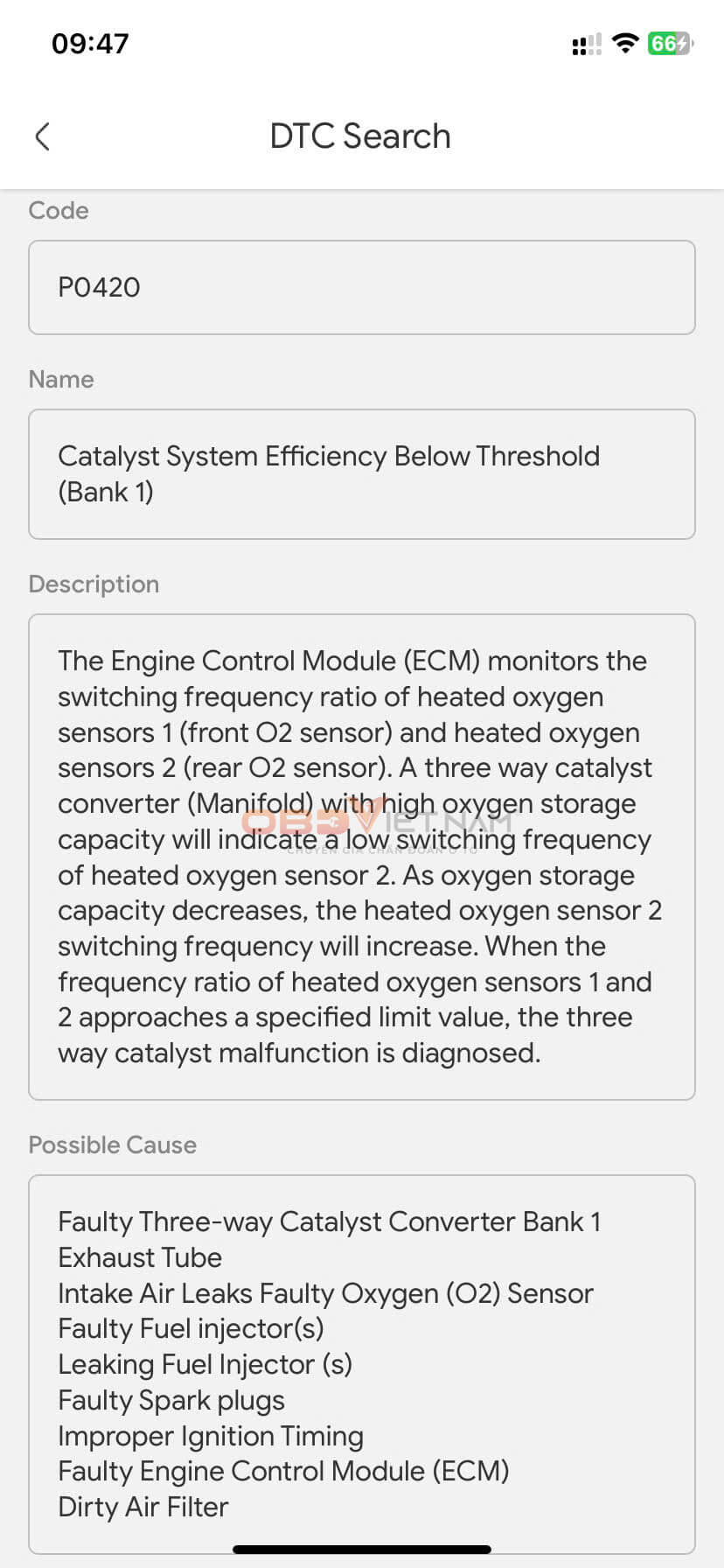

Hình 1: Tra cứu mã lỗi P0420 trên App tra cứu Auto ISM

1. Dấu hiệu nhận biết mã lỗi P0420

• Đèn Check Engine sáng (CEL).
• Xe vẫn chạy bình thường, nhưng khi quét lỗi có mã P0420.
• Mùi khói thải khó chịu hơn, có thể khét hoặc mùi xăng sống.
• Tăng tiêu hao nhiên liệu nhẹ (2–5%), đặc biệt khi di chuyển đô thị.
• Đăng kiểm có thể bị từ chối do khí thải vượt ngưỡng CO/HC.

Lưu ý: P0420 không làm xe chết máy, nhưng là dấu hiệu sớm cho thấy xúc tác yếu hoặc cảm biến O2 phản hồi chậm.

Hình 2: Đèn check Engine bật sáng khi xuất hiện mã lỗi P0420

2. Nguyên nhân phổ biến gây lỗi P0420 trên Toyota Camry

3. Hướng dẫn chẩn đoán mã lỗi P0420 bằng Auto ISM

Bước 1: Xác định hệ thống liên quan

Mở Auto ISM → Toyota → Camry → 2017 → Engine: 2AR-FE / 2GR-FKS → Wiring Diagram → Engine – Hybrid System→ Cruise Control hoặc Engine Control
Auto ISM hiển thị chi tiết:

• Cảm biến O2 trước xúc tác (Bank 1 Sensor 1).
• Cảm biến O2 sau xúc tác (Bank 1 Sensor 2).
• Đường dây tín hiệu đến ECM, chân nguồn HT+, HT– và mass E2.

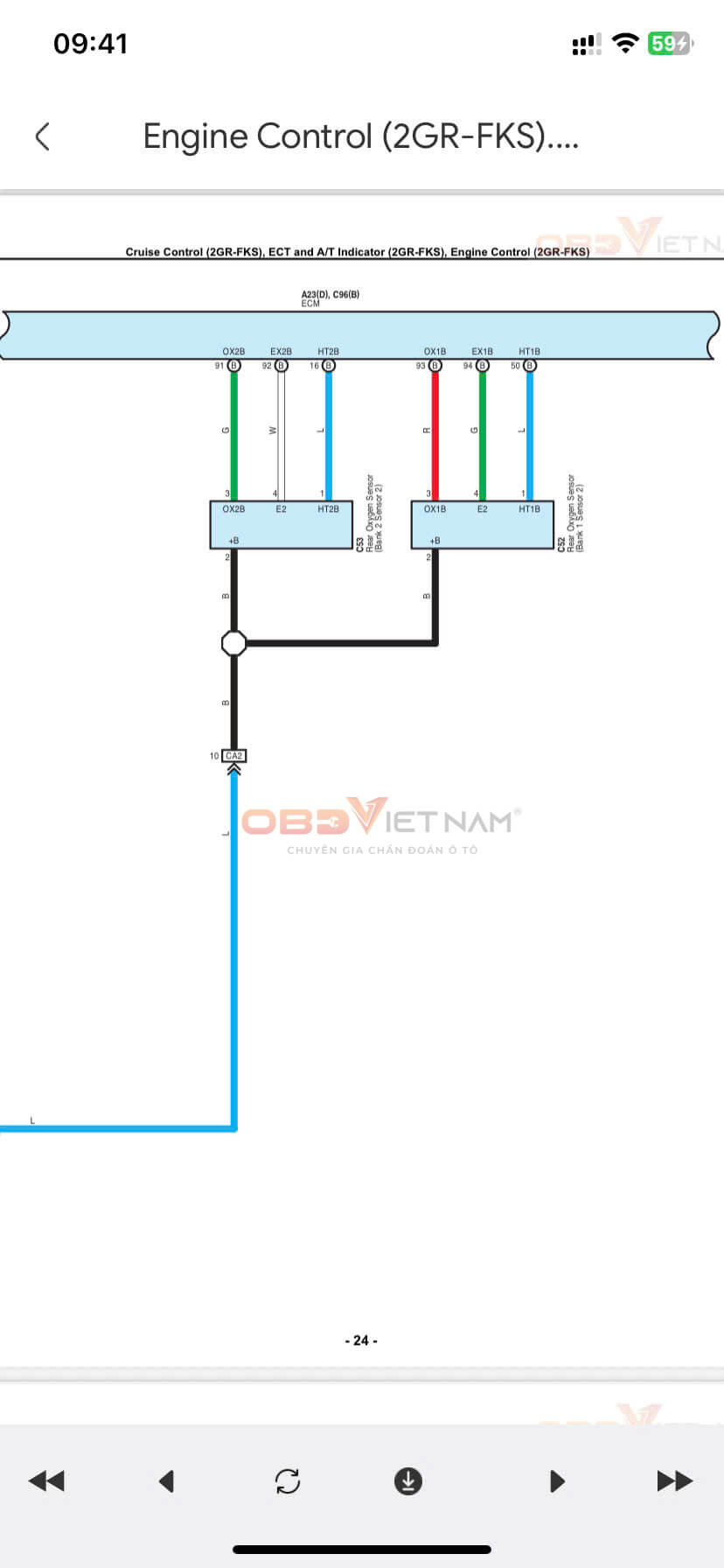

Hình 3: Tra cứu sơ đồ mạch điện trên App Auto ISM

Bước 2: So sánh tín hiệu cảm biến O2

Vào Data List → O2 Sensor (Upstream/Downstream).

Mẹo trên máy chẩn đoán Autel 906 Max: có thể mở biểu đồ Live Graph để xem đồng thời hai tín hiệu trên cùng trục thời gian → dễ nhận ra “sóng trùng pha”.

Bước 3: Kiểm tra Fuel Trim

Vào Data List → STFT / LTFT / O2 Voltage

• STFT (Short Term Fuel Trim): dao động ±5% là chuẩn.
• LTFT (Long Term Fuel Trim): nếu > +10% → hỗn hợp nghèo, nguy cơ lỗi P0420.

Tính năng “Freeze Frame Data” trên Autel Ms908s3 cho phép xem thời điểm lỗi xuất hiện, giúp xác định điều kiện vận hành khi xúc tác giảm hiệu suất.

Bước 4: Kiểm tra rò rỉ hệ thống xả

Dựa vào sơ đồ “Exhaust & EGR System” trên Auto ISM → kiểm tra các vị trí:

• Gasket nối ống xả – cổ góp.
• Cảm biến O2 gắn lỏng.
• Vết nứt trên ống xả trước xúc tác.

Nếu rò rỉ → cần hàn hoặc thay gasket trước khi thay xúc tác.

Bước 5: Kiểm tra cảm biến O2 và mạch sưởi

Truy cập Wiring Diagram → O2 Sensor Circuit trên Auto ISM.
Kiểm tra:

• Điện áp sưởi (Heater) khoảng 12V khi máy nổ.
• Điện trở mạch sưởi: 1.5 – 3.0 Ω ở 20°C.
• Nếu vượt quá → cảm biến O2 phản hồi chậm → dễ kích hoạt P0420 dù xúc tác còn tốt.

6. Bảng thông số kỹ thuật cảm biến O2 và xúc tác (Toyota Camry 2017)

7. Ca thực tế tại gara OBD Việt Nam

Một gara tại Bình Dương tiếp nhận Toyota Camry 2017, khách báo “đèn Check Engine sáng, xe yếu nhẹ”.

Quy trình kiểm tra:

1. Quét lỗi: P0420 – Catalyst Efficiency Below Threshold (Bank 1).
2. Mở Auto ISM → Wiring Diagram: kiểm tra mạch cảm biến O2, nguồn HT+ ổn định.
3. Xem Signal Graph: cảm biến trước & sau xúc tác dao động trùng pha → nghi xúc tác yếu.
4. Kiểm tra thực tế: nội soi xúc tác → lõi gốm cháy sậm, gãy từng mảng.
5. Thay xúc tác chính hãng Toyota, xóa lỗi, kiểm tra lại tín hiệu → Sensor 2 ổn định 0.6 V, không dao động mạnh.

Thời gian kiểm tra: 40 phút nhờ Auto ISM (so với 1.5–2 giờ theo cách thủ công).
Kết quả: Lỗi không tái phát, xe đạt chuẩn khí thải đăng kiểm.

8. Auto ISM – Trợ thủ chẩn đoán hiệu suất xúc tác chuẩn xác

Ứng dụng Auto ISM giúp kỹ thuật viên:

• Xem sơ đồ điện & chân tín hiệu O2 rõ ràng.
• Tra cứu chính xác thông số xe
• Xác định nhanh nguyên nhân thật sự – xúc tác hay cảm biến.
• Tra cứu dữ liệu hãng nhanh hơn 60% so với tài liệu PDF.

Ngoài ra, Auto ISM còn hỗ trợ cả các dòng Hybrid, Lexus, và xe châu Âu, giúp gara mở rộng dịch vụ chẩn đoán hiện đại.

Kết luận

Mã lỗi P0420 Toyota Camry cảnh báo bộ xúc tác hoạt động kém hiệu quả.
Nếu để lâu, xe khó đạt tiêu chuẩn khí thải, hao nhiên liệu và có thể gây hư cảm biến O2.

-Giải pháp: Sử dụng Auto ISM để kiểm tra dạng sóng cảm biến, xác định nguyên nhân chính xác chỉ trong vài phút.
Giúp gara tiết kiệm thời gian – tăng hiệu suất – và nâng cao uy tín với khách hàng.
