Phân Tích Mã Lỗi P0087 Trên Xe Mazda 6 L5-2.5L (SKYACTIV-G)


PHÂN TÍCH MÃ LỖI P0087 TRÊN XE MAZDA 6 L5-2.5L (SKYACTIV-G)



PHÂN TÍCH MÃ LỖI P0087 TRÊN XE MAZDA 6 L5-2.5L (SKYACTIV-G)

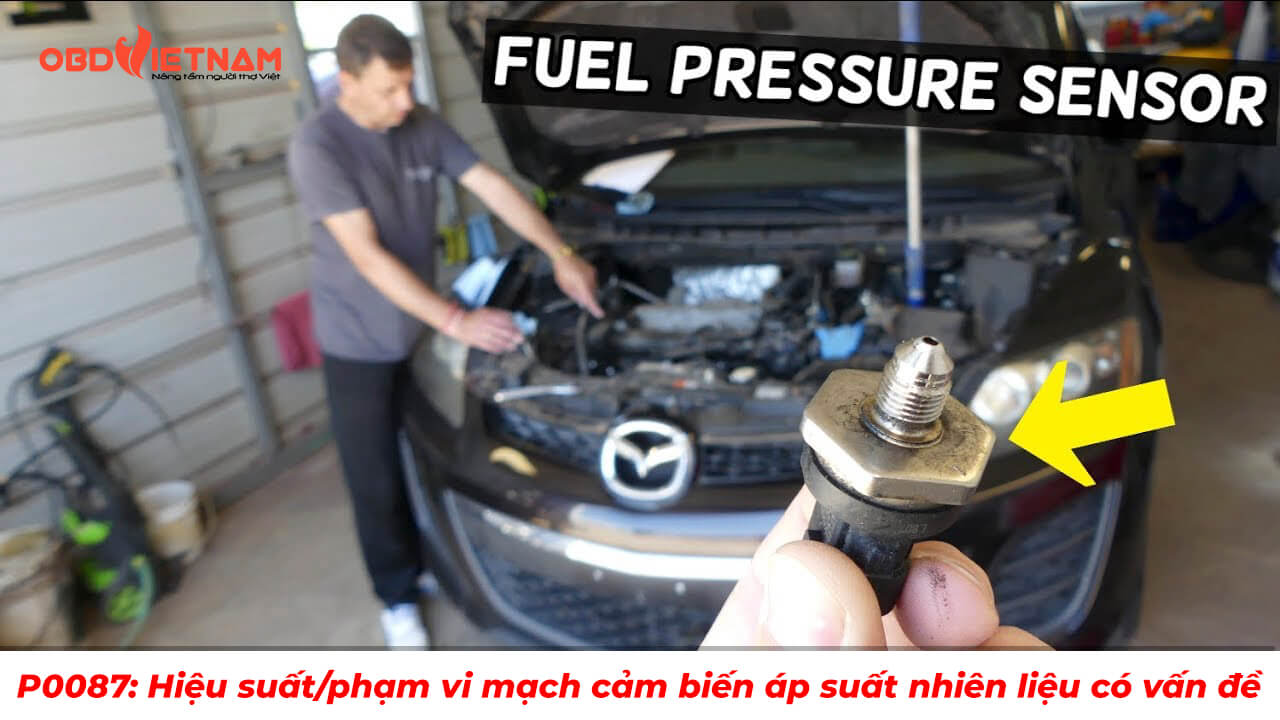

P0087: Fuel pressure sensor circuit range/performance problem: Hiệu suất/phạm vi mạch cảm biến áp suất nhiên liệu có vấn đề

1. Thông tin chung

1.1. Mô tả mã lỗi

PCM tính toán áp suất nhiên liệu tiêu chuẩn phù hợp với điều kiện động cơ so với áp suất nhiên liệu thực tế dựa trên tín hiệu cảm biến áp suất nhiên liệu và gửi tín hiệu điều khiển bơm cao áp. Nếu chênh lệch giữa áp suất nhiên liệu thực tế và áp suất nhiên liệu tiêu chuẩn, PCM sẽ xác định sự cố trong cảm biến áp suất nhiên liệu và lưu trữ DTC

1.2. Nguyên nhân hư hỏng

  • Có không khí trong đường nhiên liệu do hết nhiên liệu
  • Chân cực hoặc giắc nối của bơm cao áp bị trục trặc
  • Chân cực hoặc giắc nối của cảm biến áp suất nhiên liệu bị trục trặc
  • Chân cực hoặc giắc nối của PCM bị trục trặc
  • Cảm biến áp suất nhiên liệu có vấn đề
  • Hệ thống phân phối nhiên liệu có vấn đề (áp suất nhiên liệu không đủ)
  • Lỗi kim phun
  • Lỗi bơm cao áp
  • Lỗi PCM

1.3. Triệu chứng

  • Đèn báo lỗi động cơ sáng
  • Công suất động cơ giảm

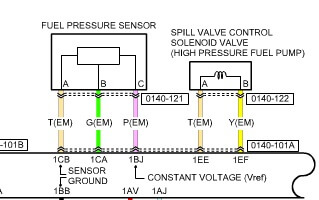

1.4. Sơ đồ mạch điện



Sơ đồ mạch điện của hệ thống

Sơ đồ mạch điện của hệ thống



1.5. Giá trị tiêu chuẩn







Giá trị cảm biển áp suất nhiên liệu Tín hiệu điện áp (xấp xỉ)
4.8 MPA 1.17V
3.0 MPA 0.92V

1.6. Kiểm tra bằng thiết bị chẩn đoán

Bước 1: Xác minh thông tin sửa chữa liên quan:

  • Kiểm tra bản tin dịch vụ và thông tin sửa chữa liên quan

Có bất kì thông tin sữa chữa liên quan có sẵn?

- Thực hiện sửa chữa hoặc chẩn đoán dựa theo thông tin có sẵn

- Nếu xe không được sửa chữa, đi tới bước tiếp

Không Tới bước tiếp







Bước 2: Mã lỗi kích hoạt cho dữ liệu đóng băng

Mã lỗi P0087 có dữ liệu đóng băng?

Đi tới bước tiếp
Không Đi tới quy trình xử lí mã lỗi trên dữ liệu đóng băng

Bước 3: Ghi lại tình trạng xe trong thời gian xuất hiện mã lỗi

Lưu ý:

  • Có thể ghi bằng chức năng capture trên màn hình của PC
  • Ghi lại dữ liệu đóng băng/chụp lại dữ liệu vào danh mục sửa chữa

Xong chuyển bước tiếp

Bước 4: Xác minh nếu trục trặc gây ra do thiếu nhiên liệu

  • Xác minh ảnh chụp dữ liệu FL.

Giá trị FLI 5% hoặc ít hơn?

- Đổ đầy nhiên liệu

- Đi tới quy trình sữa chữa để thực hiện quy trình từ bước 3

Không Chuyển tới bước tiếp

Bước 5: Xác định lỗi hiện tại

  • Tắt khóa điện OFF sau đó ON (động cơ OFF)
  • Thực hiện quy trình đọc lỗi

Có bất kì mã lỗi hiện tại nào khác không?

- Tiến hành kiểm tra lỗi hiện tại

- Chuyển bước tiếp

Không Chuyển tới bước tiếp

Bước 6: Xác nhận các giắc kết nối

  • Khởi động động cơ
  • Theo dõi giá trị FUEL_PRES PID dùng thiết bị chẩn đoán

Giá trị PID có dao động khi các giắc nối bị rung không?

Sửa chữa thay thế đường dây và giắc nối
Không Chuyển tới bước tiếp

Bước 7: Xác định áp suất nhiên liệu gặp trục trặc

- Xác định áp suất nhiên liệu thấp với điều kiện bơm cao áp không hoạt động

- Xả áp suất nhiên liệu còn lại theo quy trình sau:

  • 1. Tắt khóa điện OFF
  • 2. Ngắt giắc kết nối của bơm cao áp
  • 3. Ngắt rơ le bơm xăng
  • 4. Khởi động động cơ cho đến khi chết máy

- Tắt khóa điện OFF

- Lắp lại rơ le bơm xăng

- Bật khóa điện ON

- Theo dõi giá trị PID FUEL_PRES và kích hoạt FP (bơm xăng) dùng thiết bị chẩn đoán)

Giá trị PID FUEL_PRES có nằm xấp xỉ khoảng 4,38 kgf/cm² không?

Đi tới quy trình xử lí mã lỗi từ bước 2
Không Đi tới quy trình xử lí mã lỗi từ bước 1

2. Quy trình xử lí mã lỗi

- Bước 1: Kiểm tra hệ thống nhiên liệu (phía áp suất thấp)

- Bước 2: Thực hiện kiểm tra giá trị của cảm biến áp suất nhiên liệu

- Bước 3 – 4: Xác minh sự cố đã được xử lí và không có vấn đề nào khác

Xác minh nếu trục trặc gây ra bởi đường ống nhiên liệu (phía áp suất thấp) ảnh hưởng đến kết quả chẩn đoán:

  • Kiểm tra bơm xăng

Có sự cố nào xảy ra không?

Có  Thay thế bơm xăng, đi tới bước 3
Không

- Kiểm tra hệ thống đường ống nhiên liệu (phía áp suất thấp tới áp suất cao) cho sự rò rĩ và hạn chế nhiên liệu. Nếu có vấn đề xảy ra:

  • Sữa chữa hoặc thay thế bộ phận gặp trục trặc, sau đó chuyển tới bước 3

- Nếu không có trục trặc xảy ra, chuyển tới bước tiếp

Bước 2: Xác nhận hoạt động của cảm biến áp suất nhiên liệu

  • Kiểm tra cảm biến áp suất nhiên liệu

Có trục trặc xảy ra?

Có  Thay thế ống phân phối nhiên liệu sau đó chuyển bước tiếp
Không  Chuyển tới bước tiếp

Bước 3: Xác nhận sửa chữa xe:

  • Luôn kết nối lại các giắc nối
  • Xóa các lỗi bằng thiết bị chẩn đoán
  • Thực hiện quy trình xác nhận lặp lại lần nữa
  • Kiểm tra lại lỗi

Mã lỗi có suất hiện lại?

- Thực hiện kiểm tra lại từ bước 1

- Nếu sự cố tái diễn, thay hộp PCM, chuyển tới bước tiếp theo

Không Chuyển tới bước tiếp theo

Bước 4: Xác nhận nếu có bất kì trục trặc nào khác

Có bất kì mã lỗi nào khác xuất hiện không?

Chuyển tới kiểm tra mã lỗi
Không  Xử lí lỗi thành công

Xem thêm các bài viết Phân Tích Mã Lỗi P0203 Trên Xe Mazda 6 L4-2.5L 2016 !




Hy vọng với bài Phân Tích Mã Lỗi P0087 Trên Xe Mazda  6 L5-2.5L (SKYACTIV-G), các bạn sẽ học được nhiều kinh nghiệm trong quá trình sửa chữa. Nếu thích bài viết này, hãy chia sẻ cùng với bạn bè và đừng quên kết nối với chúng tôi!
