Vì sao kỹ thuật viên cần tra cứu sơ đồ mạch điện ô tô?

Trong các đời xe hiện đại, hệ thống điện chiếm tỷ trọng lớn và ngày càng phức tạp. Chỉ cần một cầu chì cháy, một mạch điện đứt hoặc ECU không nhận tín hiệu, cả xe có thể gặp sự cố.

Tuy nhiên, tự dò mạch thủ công sẽ mất rất nhiều thời gian và dễ sai sót. Đó là lý do vì sao kỹ thuật viên, sinh viên ngành ô tô cần đến phần mềm Auto ISM – công cụ giúp tra cứu sơ đồ mạch điện nhanh chóng, chính xác và trực quan.

Trong bài viết này, chúng ta sẽ cùng tìm hiểu cách tra cứu sơ đồ mạch điện Auto ISM chỉ với vài bước đơn giản.

Hướng dẫn tra cứu sơ đồ mạch điện Auto ISM chi tiết

1. Đăng nhập vào phần mềm Auto ISM

Mở trình duyệt và truy cập vào hệ thống Auto ISM.
Nhập tài khoản & mật khẩu do nhà cung cấp cấp.
Sau khi đăng nhập, giao diện chính hiển thị các mục: Sơ đồ mạch điện, Pinout, DTC, Lực siết bu lông, Tài liệu kỹ thuật...

Lưu ý: Tài khoản Auto ISM dùng được thiết bị di động, rất tiện lợi cho kỹ thuật viên khi thao tác trực tiếp tại gara.

cach-tra-cuu-so-do-mach-dien-o-to-nhanh-chong-obdvietnam (1)1

Hình 1: Đăng kí tài khoản trên app tra cứu tài liệu Auto ism

2. Chọn hãng xe, dòng xe và hệ thống cần tra cứu

Trên giao diện chính, chọn hãng xe (Toyota, Hyundai, Kia, Mercedes, BMW...).
Tiếp theo chọn dòng xe, năm sản xuất và phiên bản động cơ.
Vào mục Sơ đồ mạch điện (Wiring Diagram).

Ví dụ: Nếu bạn muốn tra sơ đồ mạch điện hệ thống ABS của Toyota Vios 2019, chỉ cần chọn đúng dòng xe – năm – hệ thống, sơ đồ sẽ hiển thị đầy đủ.

cach-tra-cuu-so-do-mach-dien-o-to-nhanh-chong-obdvietnam (1)2

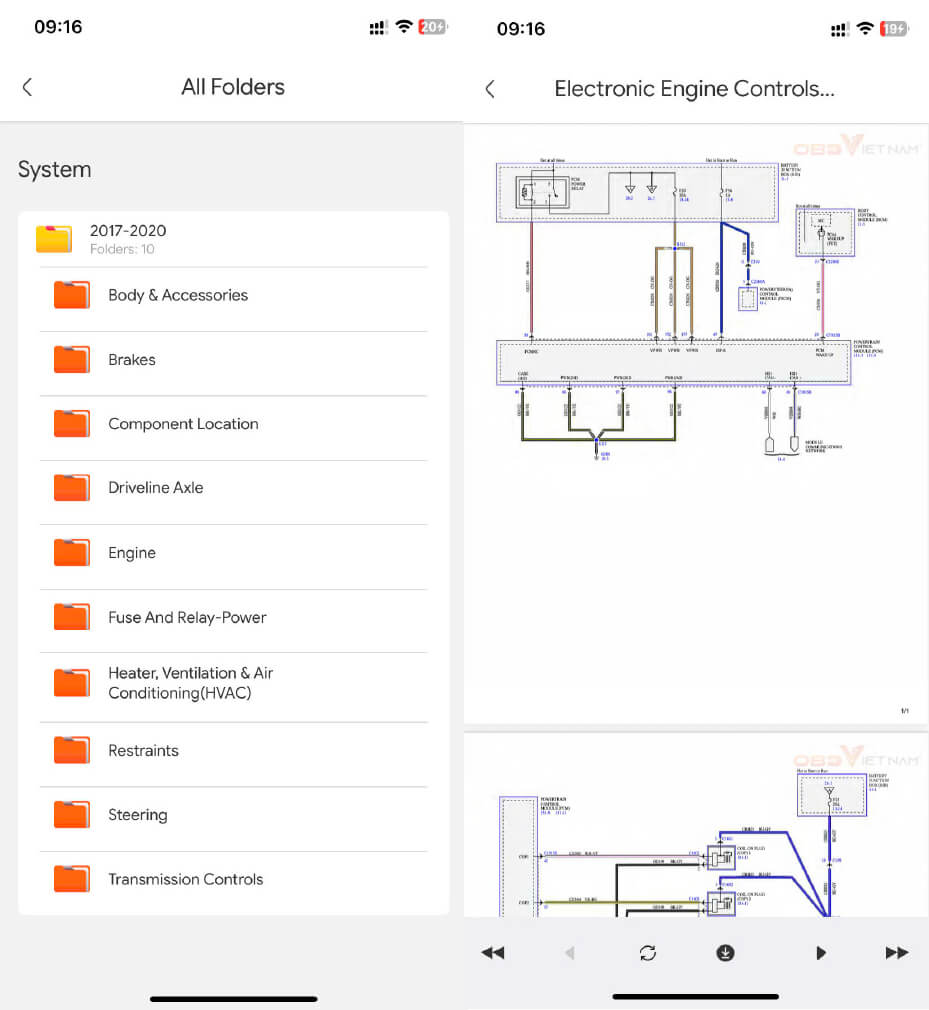

Hình 2: Giao diện chính chọn chức nằng và dòng xe cần tra cứu

cach-tra-cuu-so-do-mach-dien-o-to-nhanh-chong-obdvietnam (1)3

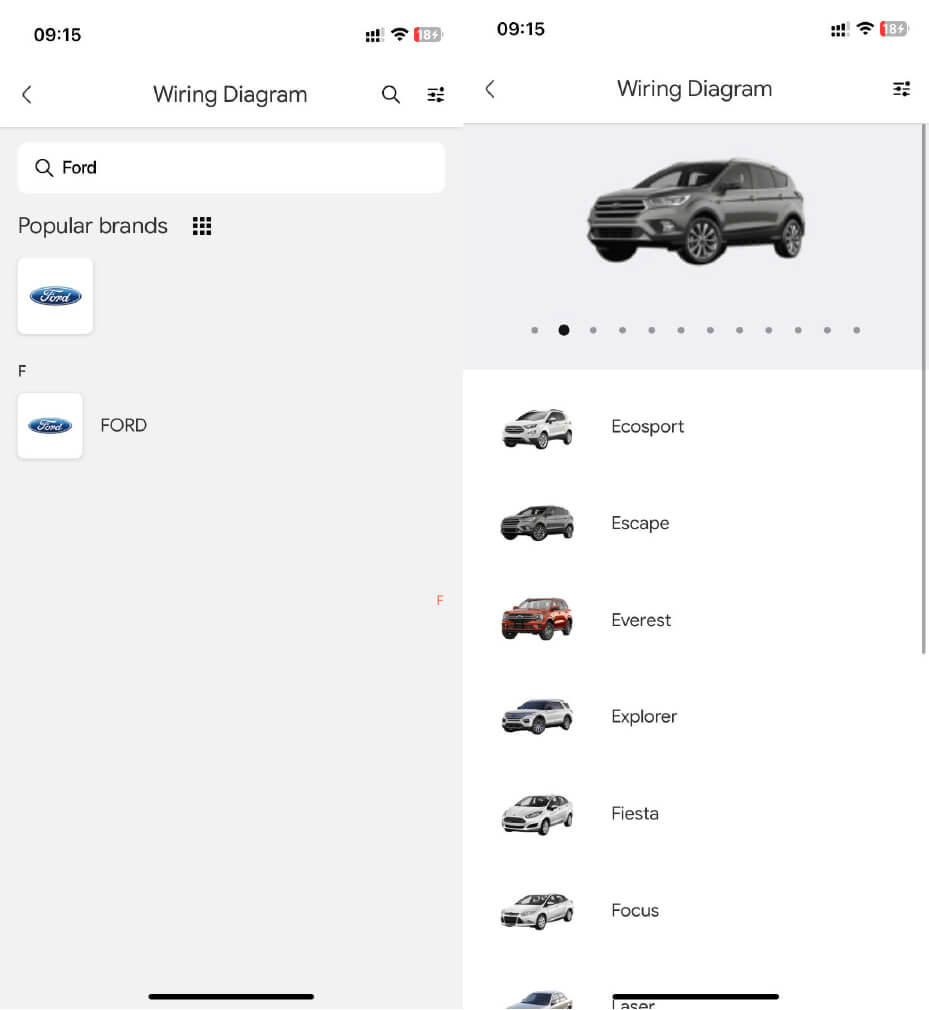

Hình 3: Lựa chọn dòng xe và tra cứu trên app Auto Ism

3. Sử dụng công cụ tìm kiếm trong Auto ISM

Nếu không muốn tìm theo danh mục, bạn có thể gõ từ khóa trực tiếp vào thanh tìm kiếm.
Ví dụ: nhập “Ford”, “Mazda”, “Honda”, “Toyota”... Auto ISM sẽ trả về sơ đồ liên quan theo hang xe bạn search.
Kết quả hiển thị dạng sơ đồ trực quan, có thể phóng to – thu nhỏ – kéo thả dễ dàng.

Điểm mạnh: Sơ đồ Auto ISM có thể click trực tiếp vào hãng xe để xem thông số, pinout hoặc tài liệu kỹ thuật liên quan.

cach-tra-cuu-so-do-mach-dien-o-to-nhanh-chong-obdvietnam (1)4

Hình 4: Sử dụng Công cụ tìm kiếm trong app Auto ISM

cach-tra-cuu-so-do-mach-dien-o-to-nhanh-chong-obdvietnam (1)5

Hình 5: Tra cứu sơ đồ mạch điện

4. Đọc và phân tích sơ đồ mạch điện

Mỗi sơ đồ đều có ký hiệu chuẩn quốc tế, dễ hiểu với cả sinh viên và kỹ thuật viên.
Các đường dây được đánh màu và đánh số rõ ràng.
Bạn có thể theo dõi đường tín hiệu từ nguồn, qua cảm biến, ECU đến cơ cấu chấp hành.

Mẹo cho kỹ thuật viên mới: Hãy tập trung vào nguồn cấp và mass trước, sau đó mới theo dõi đường tín hiệu – đây là cách nhanh nhất để khoanh vùng lỗi.

cach-tra-cuu-so-do-mach-dien-o-to-nhanh-chong-obdvietnam (1)6

Hình 6: Đọc và phân tích sơ đồ mạch điện

5. Ứng dụng sơ đồ mạch điện vào sửa chữa thực tế

Khi đã có sơ đồ, kỹ thuật viên có thể:

Xác định nhanh vị trí cầu chì, rơ le, giắc cắm cần kiểm tra.
Đo tín hiệu điện áp, điện trở, sóng CAN theo đúng chân giắc.
Khoanh vùng chính xác vị trí hỏng hóc, tránh tháo lắp thừa.

Ví dụ: Xe báo lỗi không nổ máy, tra sơ đồ mạch điện bơm xăng trên Auto ISM, bạn sẽ biết cần kiểm tra cầu chì, rơ le và tín hiệu từ ECU → Giúp xử lý trong 30 phút thay vì mò mẫm vài giờ.

cach-tra-cuu-so-do-mach-dien-o-to-nhanh-chong-obdvietnam (1)7

Hình 7: Tiến hành sửa chữa theo sơ đồ tra cứu

Ưu điểm của việc tra cứu sơ đồ mạch điện Auto ISM

So với cách tra thủ công, Auto ISM mang lại nhiều lợi ích rõ rệt:

Tiết kiệm thời gian: chỉ vài cú click thay vì tra trong hàng trăm trang tài liệu.
Chính xác tuyệt đối: dữ liệu chuẩn hãng, hạn chế sai sót.
Hỗ trợ đa dạng dòng xe: từ xe phổ thông đến xe sang, xe Nhật, Hàn, Âu, Mỹ.
Hữu ích cho cả sinh viên: dễ học, dễ thực hành nhờ giao diện trực quan.

Kết luận: Auto ISM – công cụ không thể thiếu khi xử lý hệ thống điện ô tô

Việc tra cứu sơ đồ mạch điện Auto ISM giúp kỹ thuật viên và sinh viên ô tô làm việc nhanh hơn, chính xác hơn, đồng thời tiết kiệm thời gian tra cứu thủ công. Đây chính là tính năng quan trọng nhất giúp gara hiện đại nâng cao hiệu suất sửa chữa và tạo niềm tin cho khách hàng.

FAQ – Câu hỏi thường gặp

1. Auto ISM có hỗ trợ tiếng Việt không?
Có. Auto ISM hiện hỗ trợ cả tiếng Anh và tiếng Việt, giúp kỹ thuật viên dễ tiếp cận hơn.

2. Có thể tra cứu sơ đồ mạch điện khi không có internet không?
Không. Auto ISM cần kết nối internet để truy cập cơ sở dữ liệu cập nhật mới nhất.

3. Auto ISM có phù hợp cho sinh viên ngành ô tô không?
Có. Auto ISM giúp sinh viên dễ hiểu cấu trúc điện trên xe, rút ngắn thời gian học thực hành.

KẾT LUẬN

Nếu bạn là kỹ thuật viên muốn tăng tốc sửa chữa, hoặc sinh viên ngành ô tô cần một công cụ học tập trực quan, hãy trải nghiệm Auto ISM ngay hôm nay – phần mềm tra cứu mạch điện ô tô số 1 hiện nay!

Auto ISM Free cho bạn sự khởi đầu – Auto ISM Pro cho bạn sự bứt phá.
