HIỂU VỀ OBD2 VÀ CAN BUS – NỀN TẢNG CẦN BIẾT CHO KỸ THUẬT VIÊN CHẨN ĐOÁN

1️⃣ Giới thiệu tổng quan

Trong lĩnh vực sửa chữa, bảo dưỡng ô tô hiện đại, chẩn đoán điện tử là kỹ năng bắt buộc. Một trong những kiến thức nền quan trọng nhất mà bất kỳ kỹ thuật viên nào cũng cần nắm vững chính là OBD-II và giao thức CAN bus.

Không chỉ là cổng kết nối quen thuộc dưới vô lăng, OBD-II cùng với CAN bus chính là hệ xương sống truyền thông của xe hiện đại, giúp kỹ thuật viên “giao tiếp” với xe, đọc mã lỗi, xem dữ liệu sống, lập trình lại mô-đun.

Hình 1: Cổng OBD II

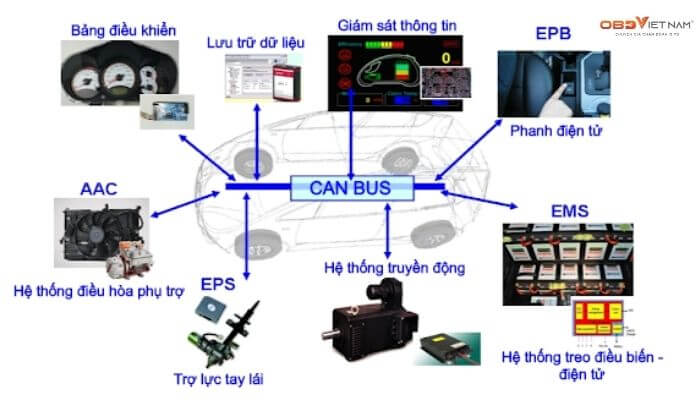

Hình 2: Mạng điều khiển CAN BUS

Bài viết này sẽ giúp bạn:

• Hiểu OBD2 là gì, CAN bus là gì, hoạt động ra sao
• Biết lợi ích của việc tiêu chuẩn hóa giao tiếp chẩn đoán
• Trang bị kiến thức nền tảng để học các kỹ năng chẩn đoán chuyên sâu

2️⃣ OBD2 là gì? Lịch sử và mục đích ra đời

OBD – On-Board Diagnostics

OBD là hệ thống chẩn đoán được tích hợp sẵn trên xe, có nhiệm vụ giám sát, lưu trữ và cảnh báo các lỗi liên quan đến hệ thống động cơ, khí thải, điện tử.

• OBD-I: Xuất hiện từ cuối thập niên 80, tiêu chuẩn riêng từng hãng, mỗi hãng mỗi kiểu cổng, mỗi mã lỗi.
• OBD-II: Ra đời năm 1996 (ở Mỹ), áp dụng chuẩn chung, cổng chung 16 chân, mã lỗi chuẩn hóa P0xxx.

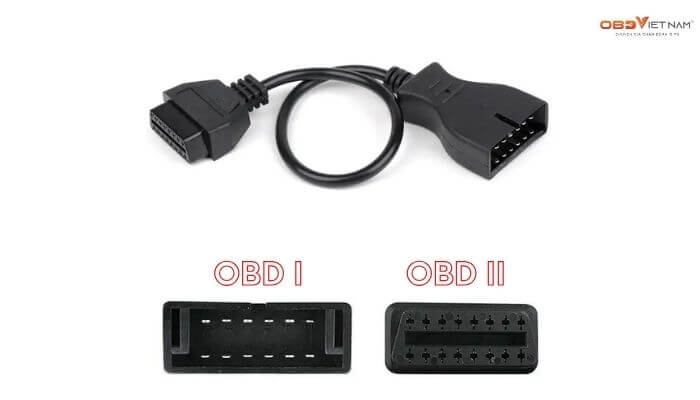

Hình 3: Sự khách biệt OBD1 và OBD 2

Mục đích OBD-II

✅ Giảm khí thải ô nhiễm
✅ Cảnh báo sớm lỗi động cơ, hệ thống điện
✅ Hỗ trợ kỹ thuật viên chẩn đoán, sửa chữa
✅ Tiêu chuẩn hóa thiết bị chẩn đoán giữa các hãng

3️⃣ CAN bus là gì? Vai trò trong xe ô tô

CAN – Controller Area Network

CAN bus là giao thức truyền thông ra đời từ năm 1986, được Bosch phát triển, giúp các mô-đun điều khiển (ECU) trong xe giao tiếp với nhau mà không cần kết nối dây tín hiệu riêng lẻ.

Ví dụ:

• ECU động cơ ↔ ECU hộp số ↔ ECU ABS ↔ ECU túi khí

Thay vì chạy hàng chục dây tín hiệu riêng biệt, chỉ cần 2 dây CAN-H, CAN-L chạy song song, truyền tín hiệu dạng số.

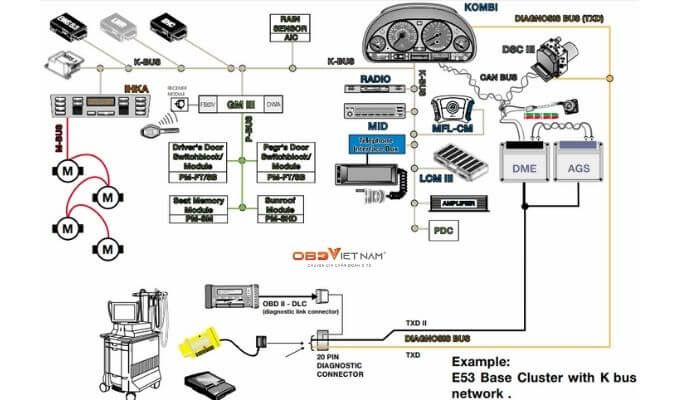

Hình 4: Hệ thống mạng CAN BUS

Ưu điểm CAN bus

✅ Giảm số lượng dây điện, giảm trọng lượng xe
✅ Tốc độ truyền dữ liệu cao (500 Kbps – 1 Mbps)
✅ Độ ổn định, chống nhiễu cao
✅ Dễ dàng mở rộng thêm mô-đun mới

4️⃣ Cách OBD-II và CAN bus phối hợp trong chẩn đoán

Cổng OBD-II (16 chân) chính là “cửa ngõ” để kỹ thuật viên kết nối thiết bị chẩn đoán (máy scan) vào hệ thống CAN bus của xe.

Khi cắm máy chẩn đoán:

• Máy gửi tín hiệu truy vấn qua chân CAN-H, CAN-L (chân 6, 14)
• Các ECU trả về dữ liệu lỗi, thông tin cảm biến, trạng thái mô-đun

- Nhờ có CAN bus, việc giao tiếp này nhanh chóng, chuẩn hóa, và được các hãng xe trên toàn thế giới chấp nhận.

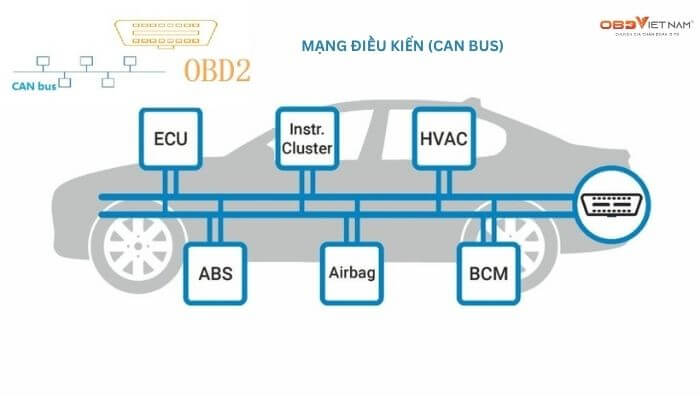

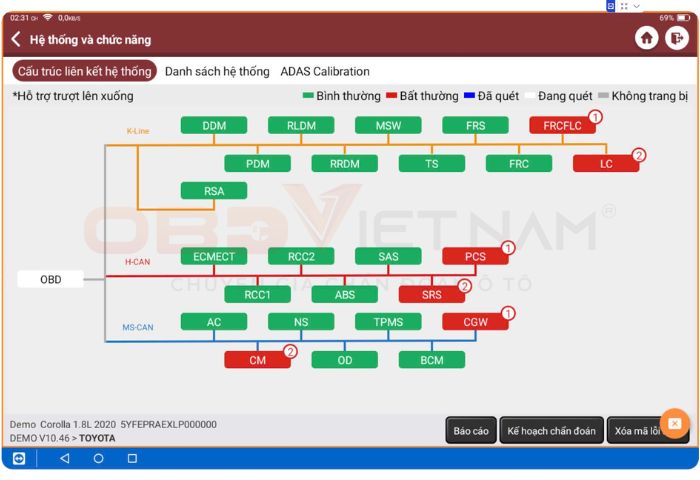

Hình 5: Ví dụ về mối liên quan giữ OBD II và mạng kết nối CAN BUS

5️⃣ Lợi ích của OBD-II và CAN bus tiêu chuẩn hóa

6️⃣ Những thông tin có thể đọc qua OBD-II

• Mã lỗi động cơ (DTC – Diagnostic Trouble Codes)
• Dữ liệu cảm biến (O2 sensor, MAP, MAF, nhiệt độ nước, áp suất dầu…)
• Thông tin trạng thái (Fuel Trim, Long/Short Term, RPM, tốc độ xe)
• Test kết quả (Monitor Test, Readiness)
• Reset lỗi, reset đèn check engine

7️⃣ Các chân quan trọng trên cổng OBD-II

-  Mẹo học nhanh: Khi cắm máy chẩn đoán, chỉ cần kiểm tra chân 4, 5, 16 và 6, 14 để đảm bảo nguồn và giao tiếp CAN hoạt động.

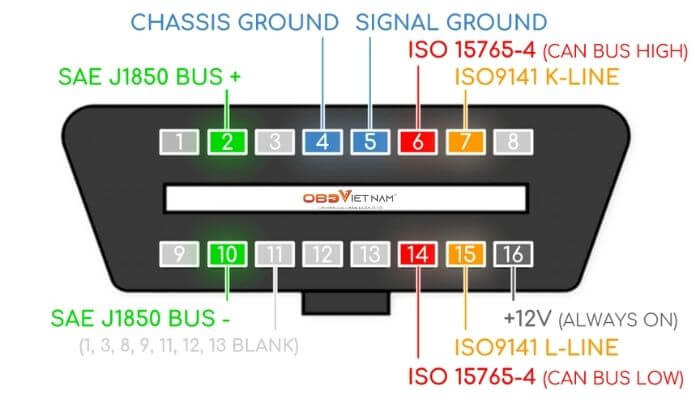

Hình 6: Sơ đồ chân giắc OBD II

8️⃣ Các lỗi thường gặp trên hệ thống CAN bus

• CAN communication error: Mất kết nối mô-đun
• High resistance: Đứt dây, tiếp xúc kém
• Short to ground/battery: Chập dây CAN-H, CAN-L
• ECU không trả lời: Mô-đun hỏng, lỗi phần mềm

- Mẹo khắc phục:

• Dùng máy đo sóng CAN (oscilloscope) kiểm tra tín hiệu
• Kiểm tra trở kháng giữa CAN-H, CAN-L (≈ 60 Ohm)

9️⃣ Ai nên học kiến thức này?

• Kỹ thuật viên ô tô đang làm dịch vụ chẩn đoán
• Sinh viên, học viên ngành ô tô
• Chủ gara muốn hiểu hệ thống điện xe hiện đại
• Người chuẩn bị học chuyên sâu về ECU, lập trình chìa khóa, coding, programming

10. Kinh nghiệm thực tế từ gara

Anh Huy – Gara Huy Auto, Hà Nội:
“Hồi mới vào nghề, tôi hay sợ CAN bus lắm, chỉ biết cắm máy scan đọc lỗi. Giờ hiểu thêm CAN bus, khi gặp lỗi communication mình biết khoanh vùng nhanh, kiểm tra dây, kiểm tra mô-đun, sửa nhanh hơn.”

Anh Tùng – Kỹ thuật viên Toyota:
“Các xe đời mới bây giờ toàn CAN, FlexRay, LIN bus… Biết OBD-II và CAN bus là nền tảng, sau học lên nữa cũng dễ.”

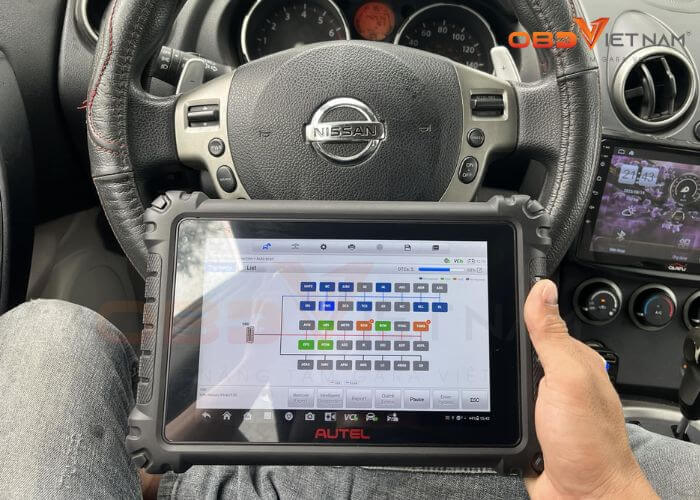

11. Gợi ý sản phẩm: Autel 906 Max – Máy chẩn đoán đa năng dành cho kỹ thuật viên

Nếu bạn là kỹ thuật viên đang tìm kiếm một thiết bị chẩn đoán có thể khai thác triệt để kiến thức OBD2, CAN bus vừa học, thì Autel 906 Max chính là lựa chọn lý tưởng. Đây là dòng máy thuộc phân khúc tầm trung-cao của Autel, nổi bật với:

• Hỗ trợ đọc/xóa lỗi, xem dữ liệu động trên tất cả hệ thống: động cơ, ABS, túi khí, hộp số, điện thân xe

• Tích hợp AutoVIN, AutoScan giúp quét xe nhanh, chính xác

• Có thể thực hiện reset đèn bảo dưỡng, reset TPMS, cài đặt bướm ga, lập trình kim phun, kiểm tra ắc quy

• Giao diện tiếng Việt, màn hình cảm ứng 8 inch, cập nhật phần mềm 2 năm miễn phí

Autel 906 Max là lựa chọn phù hợp cho gara vừa và nhỏ muốn nâng cấp dịch vụ, giảm thời gian chẩn đoán và tăng độ chính xác sửa chữa.

12. Gợi ý sản phẩm: Thinktool Master 2 – Máy chẩn đoán đa năng hiệu quả cao, giá hợp lý

Bên cạnh Autel, Thinktool Master 2 là sản phẩm được rất nhiều garage tại Việt Nam lựa chọn nhờ hiệu quả vượt trội trên chi phí đầu tư. Máy nổi bật với:

• Hỗ trợ hơn 100 hãng xe, đầy đủ tính năng đọc/xóa lỗi, xem dữ liệu sống, kích hoạt cơ cấu (actuator), test hai chiều (bi-directional)

• Tích hợp AutoVIN, AutoScan giúp quét nhanh, nhận diện xe tự động

• Hỗ trợ reset bảo dưỡng, cài kim phun, lập trình chìa khóa, reset góc lái

• Màn hình cảm ứng 10 inch, giao diện tiếng Việt, cập nhật phần mềm miễn phí 2–3 năm

Với mức giá dễ tiếp cận, Thinktool Master 2 là giải pháp tối ưu cho các gara vừa, nhỏ hoặc thợ chuyên nghiệp muốn sở hữu một thiết bị chẩn đoán toàn diện, đa năng.

13. Câu hỏi thường gặp (FAQ)

1. Xe nào bắt buộc có OBD-II?
→ Tại Mỹ: xe sản xuất từ 1996; tại châu Âu: từ 2001 (xe xăng), từ 2004 (xe diesel); Việt Nam: xe nhập khẩu, xe lắp ráp đều tuân theo chuẩn OBD-II.

2. Máy chẩn đoán nào đọc được CAN bus?
→ Hầu hết các máy hiện đại như Autel MaxiSys, Launch, Bosch đều hỗ trợ.

3. Chỉ đọc OBD-II có đủ không?
→ Đủ với lỗi động cơ, khí thải; nhưng lỗi tiện ích (body, ABS, SRS) cần máy đa năng.

14. Mở rộng: Xu hướng mới – CAN FD, FlexRay, Ethernet

Xe hiện đại, đặc biệt xe điện, xe hybrid, xe tự lái, đang dần chuyển sang:

• CAN FD (Flexible Data-Rate): tốc độ cao hơn CAN cổ điển
• FlexRay: truyền dữ liệu an toàn cao
• Automotive Ethernet: đáp ứng yêu cầu truyền hình ảnh, radar, lidar

 Kỹ thuật viên cần liên tục học hỏi để không tụt hậu!

Kết luận

 Hiểu rõ OBD2 và CAN bus là nền tảng giúp kỹ thuật viên chẩn đoán chính xác, nhanh chóng, tiết kiệm thời gian và công sức. Đây là bước đệm để học các kỹ năng nâng cao như lập trình ECU, coding, hay sửa chữa xe điện đời mới.
