OBD2 Interface là gì? Thiết bị kết nối chẩn đoán mini ELM327

Ngày đăng: 02/12/2024 02:49 PM

OBD2 Interface là gì? Thiết bị kết nối chẩn đoán mini ELM327

OBD2 Interface là thiết bị kết nối giúp truy cập hệ thống OBD2 của xe, được cắm vào cổng chuẩn trên xe cho phép đọc xóa lỗi xe đang gặp phải. Cùng OBDVIETNAM tìm hiểu thêm về OBD2 Interface ngay trong bài viết dưới đây.

OBD2 Interface là gì?

OBD2 (On-Board Diagnostics 2) là một hệ thống chẩn đoán điện tử trên xe, được tích hợp dạng giắc (cái) ngay bên dưới taplo ô tô. Áp dụng hầu hết các xe ô tô sản xuất sau năm 1996 tại Mỹ, 2001 tại Châu Âu và hiện nay. Khi kết nối cổng OBD có thể xem lại báo cáo thông tin hoạt động động cơ và các hệ thống khác trên xe.

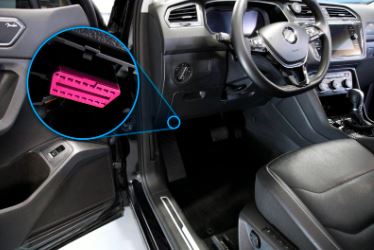

Vị trí cổng OBD2 trên ô tô

Và OBD2 Interface là thiết bị cắm vào cổng OBD2, sau đó kết nối với thiết bị (máy chẩn đoán, điện thoại, máy tính bảng) để tiến hành đọc lỗi, pan bệnh xe đang gặp phải. Giúp hiểu rõ hơn về tình trạng của xe, từ đó đưa ra phương án bảo dưỡng sửa chữa phù hợp.

Ưu điểm thiết bị kết nối chẩn đoán OBD2 Interface

Trên thị trường có nhiều thiết bị giúp kết nối chẩn đoán, nổi bật trong đó có MINI ELM327 Bluetooth OBD2 công cụ nhỏ gọn, hữu ích. Có thể chủ động theo dõi tình trạng của ô tô, chuyển đổi các tín hiệu giữa thiết bị (điện thoại, máy tính bảng) và hệ thống OBD2.

Khi đèn báo lỗi (Check Engine) trên bảng điều khiển sáng lên, sử dụng ELM327 kết nối cổng OBD2 và sử dụng thiết bị sẽ giúp đọc mã lỗi để biết chính xác vị trí nào trên ô tô đang gặp vấn đề.

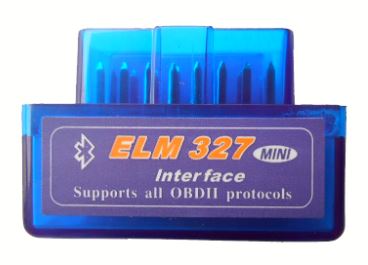

MINI ELM327 Bluetooth OBD2

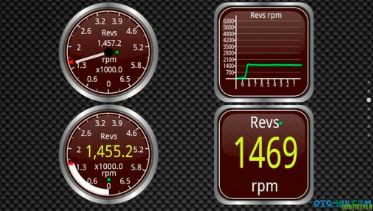

Có thể theo dõi các thông số hoạt động của động cơ như vòng tua máy, nhiệt độ động cơ, lượng tiêu thụ nhiên liệu,... Xác định nguyên nhân gây ra lỗi, tiết kiệm chi phí sửa chữa. Điều chỉnh thông số của xe để đạt hiệu suất tối ưu, giúp theo dõi và giảm thiểu lượng khí thải của xe.

Bảo vệ xe nhờ việc theo dõi thường xuyên, có thể phát hiện các vấn đề tiềm ẩn và khắc phục kịp thời, giúp kéo dài tuổi thọ của xe. Việc tự chẩn đoán và theo dõi tình trạng xe giúp chủ động hơn trong việc bảo dưỡng, tránh được những chi phí phát sinh không cần thiết.

MINI ELM327 Bluetooth OBD2

MINI ELM327 Bluetooth OBD2 là công cụ hữu ích giúp bạn hiểu rõ hơn về ô tô. Tuy nhiên để khai thác hết tiềm năng của thiết bị, cần tìm hiểu kỹ về các ứng dụng hỗ trợ và các thông số của xe. Nên chọn sản phẩm có giao diện dễ sử dụng và cung cấp nhiều tính năng hữu ích.

>>> Xem bài viết gần đây: Chức năng máy chẩn đoán lỗi ô tô KONNWEI?

Chức năng

- Đọc mã lỗi chẩn đoán, bao gồm cả mã lỗi chung mà mã lỗi riêng của từng nhà sản xuất, đồng thời hiển thị ý nghĩa của mã lỗi lên màn hình.
- Xóa mã lỗi và tắt đèn báo lỗi động cơ.
- Hiển thị dữ liệu hiện hành của các cảm biến, như:
+ Tốc độ động cơ;
+ Giá trị tải (tính toán);
+ Nhiệt độ nước làm mát động cơ;
+ Tình trạng của hệ thống nhiên liệu;
+ Tốc độ của xe;
+ Thời gian phun nhiên liệu (+Nhiên liệu phun ngắn + Nhiên liệu phun dài);
+ Áp suất cổ hút (đường ống nạp);
+ Góc đánh lửa sớm;
+ Nhiệt độ khí nạp;
+ Lưu lượng khí nạp;
+ Vị trí bướm ga;

MINI ELM327 Bluetooth OBD2

+ Điện áp cảm biến oxy/ ảnh hưởng đến lượng phun nhiên liệu;
+ Áp suất nhiên liệu.

Cách sử dụng

1. Cài đặt các phần mềm, ứng dụng cần thiết
2. Tìm cổng OBD2, cổng OBD2 thường nằm dưới bảng điều khiển, gần chân ga.
3. Kết nối ELM327, cắm thiết bị ELM327 vào cổng OBD2 trên xe.
4. Kết nối ELM327 với máy chẩn đoán, điện thoại, máy tính bảng,... .
5. Tiến hành đọc lỗi, khắc phục và xóa lỗi.

>>> Có thể bạn muốn xem: Hướng dẫn cài đặt và sử dụng ELM327 Bluetooth OBD2

Phân loại OBD

Hầu hết ô tô hiện đại đều sử dụng chuẩn OBD II và OBD được chia thành hai thế hệ chính:

1. OBD I

OBD1 (thế hệ đầu tiên): Ra đời từ những năm 1980. Không có tiêu chuẩn chung, mỗi nhà sản xuất có một hệ thống OBD-I riêng, dẫn đến sự không tương thích giữa các thiết bị chẩn đoán và các dòng xe khác nhau.

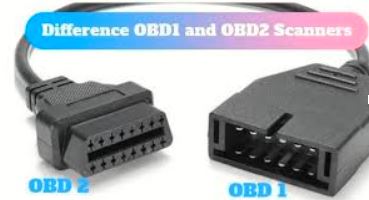

OBD1 và OBD2

Cổng kết nối đa dạng, không có hình dạng và số chân kết nối cố định. Tính năng hạn chế, chủ yếu cho phép các thiết bị đọc mã lỗi cơ bản.

2. OBD II

OBD-II (thế hệ thứ hai): Bắt đầu được sử dụng từ giữa những năm 1990. Tiêu chuẩn hóa, tất cả các xe sản xuất sau năm 1996 ở Mỹ và 2001 ở Châu Âu đều phải tuân theo tiêu chuẩn OBD-II (SAE J1962). Cổng kết nối 16 chân thống nhất (DLC - Data Link Connector), hình dạng trapezoid.

Tính năng mở rộng cho phép các thiết bị đọc lỗi đọc nhiều thông tin chi tiết hơn về hoạt động của động cơ và các hệ thống khác trên xe. và Hỗ trợ nhiều chức năng chẩn đoán nâng cao như đọc và xóa mã lỗi, xem dữ liệu thời gian thực, kiểm tra cảm biến, kích hoạt cơ cấu chấp hành,...

Kết nối kiểm tra ô tô

Tổng kết

ELM327 Interface Bluetooth hỗ trợ tất cả giao thức OBD2 là một công cụ giúp hiểu rõ hơn vấn đề ô tô gặp phải. Có thể chẩn đoán lỗi, theo dõi thông số và tối ưu hóa hiệu suất xe.

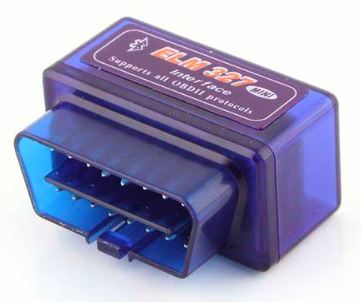

ELM327 Interface Bluetooth hỗ trợ tất cả giao thức OBD2

Lưu ý khi sử dụng thiết bị kết nối OBD2 ELM327 Interface Bluetooth, cần kiểm tra có tương thích với ô tô không. Mỗi thiết bị kết nối cổng OBD2 đi kèm với một ứng dụng hoặc phần mềm khác nhau.

Không tùy ý thay đổi các thông số của xe nếu không có kiến thức chuyên môn. Nếu bạn cần tìm hiểu tư vấn thêm về sản phẩm MINI ELM327 Bluetooth OBD2 Interface, hãy liên hệ HOTLINE OBDVIETNAM để được tư vấn cụ thể hơn.

Cảm ơn bạn đọc!
