Chia Sẻ Miễn Phí Tài Liệu Đào Tạo Bảo Dưỡng Và Tra Cứu Suzuki 500kg

CHIA SẺ MIỄN PHÍ TÀI LIỆU ĐÀO TẠO BẢO DƯỠNG VÀ TRA CỨU SUZUKI 500KG

chia-se-mien-phi-tai-lieu-suzuki-500kg-obdvietnam (1)

Giới thiệu

Tiếp tục chia sẻ tài liệu miễn phí kỹ thuật ô tô tới Anh Em Thợ sửa chữa và Gara. Hôm nay OBD Việt Nam CHIA SẺ MIỄN PHÍ TÀI LIỆU ĐÀO TẠO BẢO DƯỠNG VÀ TRA CỨU XE SUZUKI 500KG cho Anh/Em. Bộ tài liệu giúp các kỹ thuật viên hiểu rõ hơn về quá trình bảo dưỡng, bảo trì trên Suzuki 500kg. Đi sâu cung cấp kiến thức hữu ích, chẩn đoán bằng máy chẩn đoán Autel và các thông số kỹ thuật chuẩn. Hơn cả tài liệu quy trình bảo dưỡng, tài liệu sơ đồ mạch điện, hướng dẫn đầy đủ từng trường hợp các triệu chứng, nguyên nhân kèm các bước kiểm tra khắc phục. Quy trình kiểm tra và mô phỏng pan bệnh, hướng dẫn sửa chữa mã lỗi. Tất cả đều được OBD Việt Nam chia sẻ miễn phí ngay dưới đây!

Nội dung chính của bộ tài liệu đào tạo này bao gồm:

Chẩn đoán và thông tin chung về động cơ
Cơ cấu động cơ
Hệ thống nhiên liệu
Hệ thống kiểm soát khí xả và động cơ
Hệ thống đánh lửa
Sơ đồ mạch điện

Chẩn đoán và thông tin chung về động cơ

Động cơ ô tô là sự kết hợp nhiều bề mặt được gia công, mài, đánh bóng và phủ với dung sai được đo bằng đơn vị một phần hàng ngàn milimet (mười phần ngàn của một inch).

Trong phần này, cần hiểu rằng việc vệ sinh và bảo vệ hợp lý các bề mặt gia công và vùng ma sát là một phần của quy trình sửa chữa. Thông tin chi tiết và cụ thể về bảo trì, sửa chữa động cơ đều có trong tài liệu đào tạo bảo dưỡng của Suzuki 500kg.

chia-se-mien-phi-tai-lieu-suzuki-500kg-obdvietnam (1)1

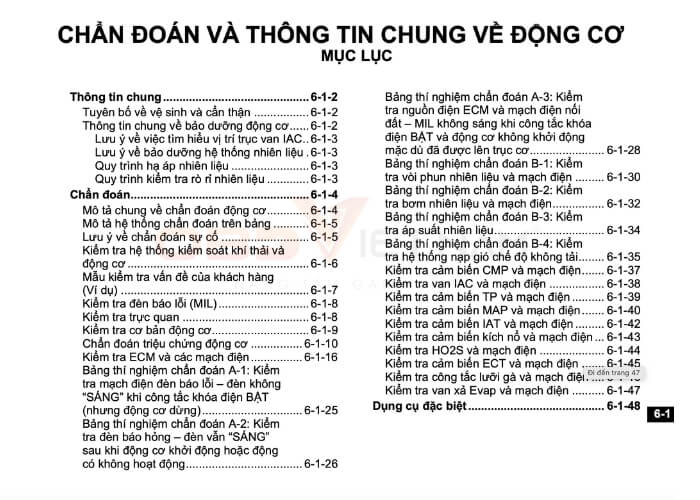

Hình 1: Mục lục về phần chẩn đoán và thông tin chung của động cơ

Chẩn đoán triệu chứng động cơ

Thực hiện xử lý sự cố bằng cách tham khảo bảng sau khi ECM không phát hiện ra DTC và bất thường nào khi kiểm tra trực quan và kiểm tra cơ bản động cơ trước đó.

Trong bộ tài liệu này sẽ cung cấp kiến thức cho kỹ thuật viên nắm rõ các mục như: Các triệu chứng và nguyên nhân sửa chữa, bảo dưỡng. Thông số kỹ thuật chuẩn, các bước kiểm tra cảm biến và cơ cấu chấp hành. Giả định pan bệnh và hướng dẫn xử lý mã lỗi, sơ đồ mạch điện.

chia-se-mien-phi-tai-lieu-suzuki-500kg-obdvietnam (1)2

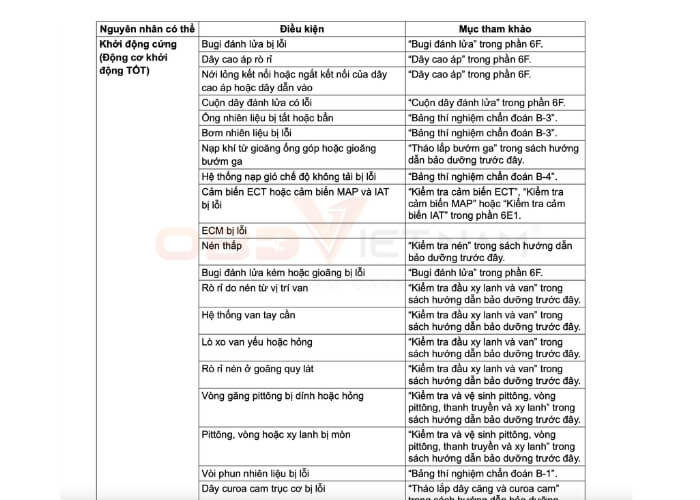

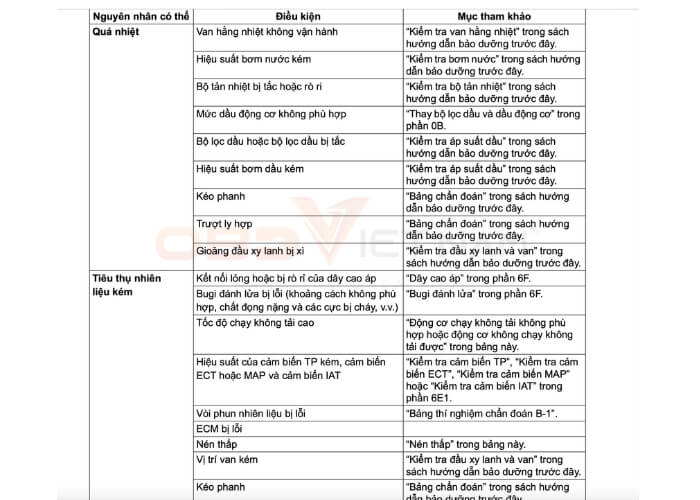

Hình 2: Bảng danh sách các triệu chứng và nguyên nhân xử lý sợ cố hệ thống động cơ

chia-se-mien-phi-tai-lieu-suzuki-500kg-obdvietnam (1)3

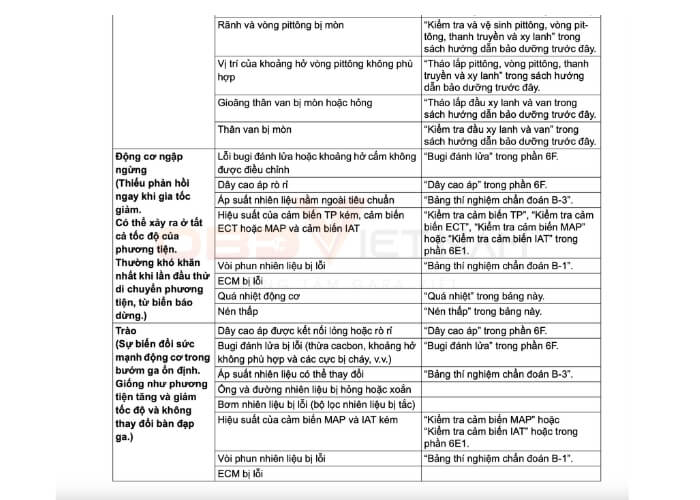

Hình 3: Bảng danh sách các triệu chứng và nguyên nhân xử lý sợ cố hệ thống động cơ

Hình 4: Bảng danh sách các triệu chứng và nguyên nhân xử lý sợ cố hệ thống động cơ

Giả định pan bệnh và quy trình kiểm tra, sửa chữa

Phần A-1 giả định lỗi đèn không SÁNG khi công tắc khóa điện BẬT (trường hợp động cơ dừng). Khi công tắc khóa điện BẬT, ECM khiến rơle chính BẬT (gần điểm tiếp xúc). Sau đó, ECM được cung cấp với nguồn điện chính, BẬT đèn báo lỗi (MIL). Khi động cơ khởi động để chạy và không phát hiện ra lỗi nào trong hệ thống, MIL TẮT nhưng nếu phát hiện ra lỗi, MIL tiếp tục BẬT ngay cả khi động cơ đang chạy.

chia-se-mien-phi-tai-lieu-suzuki-500kg-obdvietnam (1)5

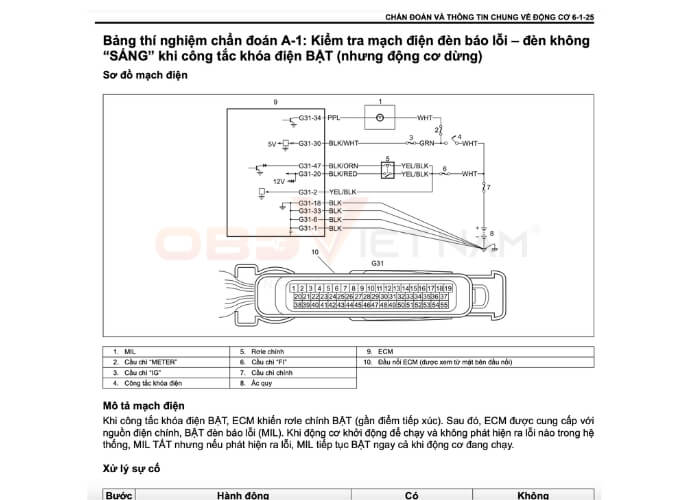

Hình 5: Giả định lỗi đèn không SÁNG khi công tắc khóa điện BẬT trường hợp động cơ dừng

Cơ cấu động cơ

Phần cơ cấu động cơ của tài liệu chia ra nhiều mục để kỹ thuật viên dễ dàng tra cứu thông tin. Từ thông tin và quy trình chẩn đoán đến các bước tháo lắp, bảo dưỡng phương tiện.

chia-se-mien-phi-tai-lieu-suzuki-500kg-obdvietnam (1)6

Hình 6: Phần cơ cấu động cơ

chia-se-mien-phi-tai-lieu-suzuki-500kg-obdvietnam (1)7

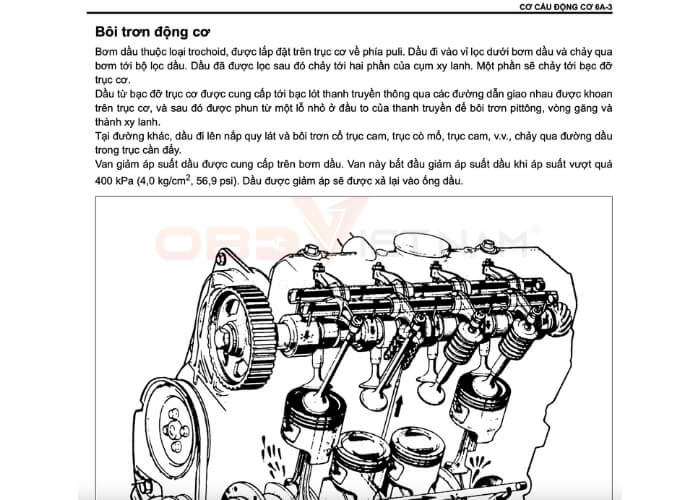

Hình 7: Thông tin mô tả chung của hệ thống bôi trơn động cơ

Hệ thống nhiên liệu

Các tài liệu Maintenance, maintenance training mang đến quy trình bảo dưỡng và hướng dẫn bảo dưỡng phương tiện một cách cụ thể và chi tiết để Anh Em kỹ thuật viên tham khảo và nghiên cứu. Giả định pan bệnh và đầy đủ thông tin tra cứu tài liệu, tra cứu các đọc sơ đồ, tra cứu các thông số kỹ thuật chuẩn hơn cả một sổ tay bảo dưỡng.

Các thành phần chính của hệ thống nhiên liệu là bình chứa nhiên liệu, cụm bơm nhiên liệu (có bộ lọc nhiên liệu, đồng hồ đo mức nhiên liệu, bộ ổn định áp suất nhiên liệu và van điều chỉnh áp suất nhiên liệu), đường cấp nhiên liệu đều sẽ được cung cấp trong bộ tài liệu bảo trì, đào tạo bảo dưỡng này.

chia-se-mien-phi-tai-lieu-suzuki-500kg-obdvietnam (1)8

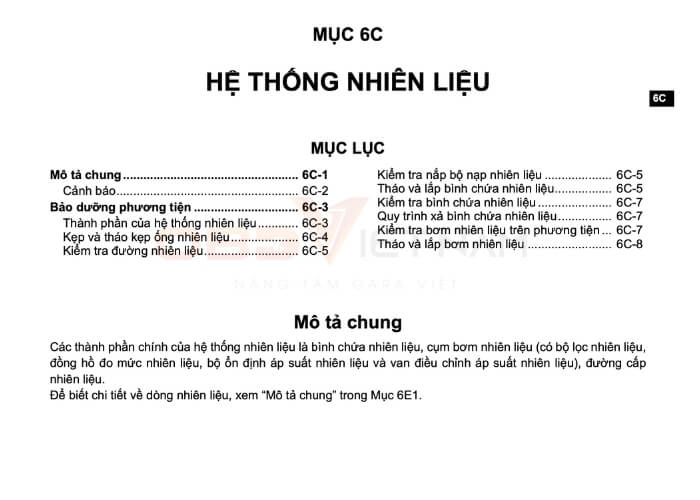

Hình 8: Mục lục về nội dung phần hệ thống nhiên liệu

Hệ thống kiểm soát khí xả và động cơ

Hệ thống kiểm soát khí xả và động cơ được chia làm 4 hệ thống con chính: hệ thống nạp khí, hệ thống phun nhiên liệu, hệ thống điều khiển điện tử và hệ thống kiểm soát khí xả.

chia-se-mien-phi-tai-lieu-suzuki-500kg-obdvietnam (1)9

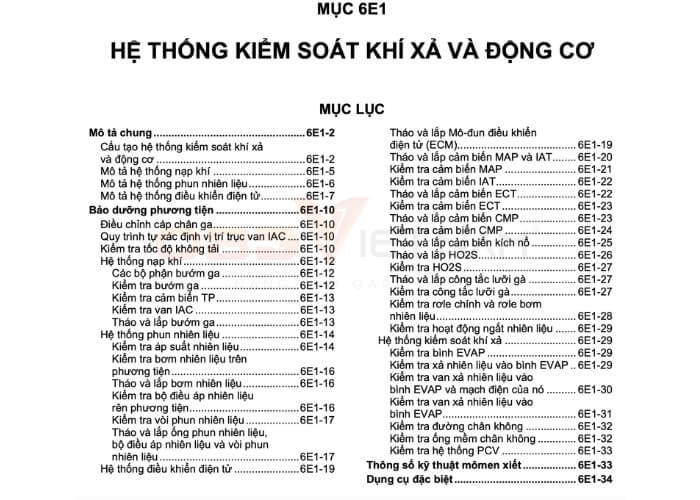

Hình 9: Mục lục về nội dụng phần hệ thống kiểm soát khí xả và động cơ

chia-se-mien-phi-tai-lieu-suzuki-500kg-obdvietnam (1)10

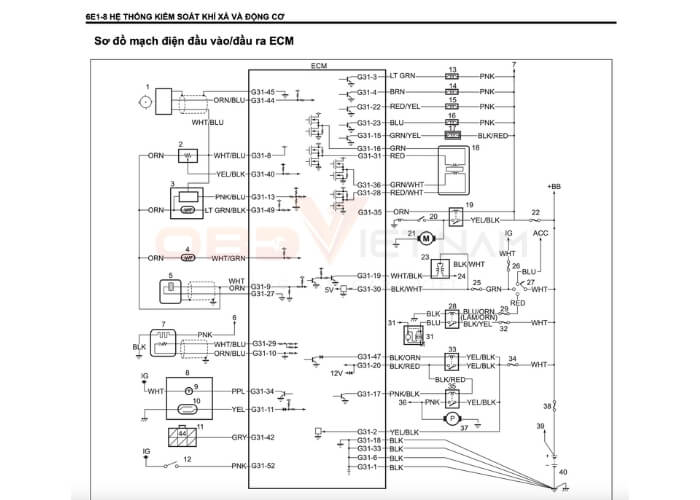

Hình 10: Sơ đồ mạch điện đầu vào/đầu ra ECM

chia-se-mien-phi-tai-lieu-suzuki-500kg-obdvietnam (1)11

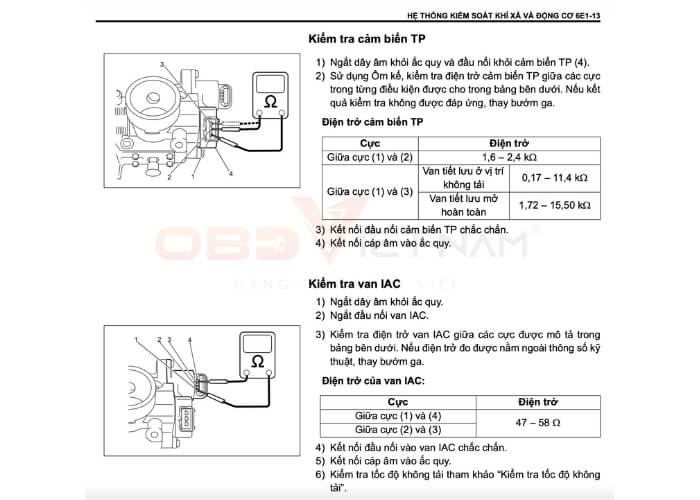

Hình 11: Tháo lắp và kiểm tra bướm ga, cảm biến TP và van IAC

Hệ thống đánh lửa

Hệ thống đánh lửa dùng cho phương tiện này có một hệ thống điều khiển đánh lửa điện tử và bao gồm nhiều các bộ phận sau.

Và bộ chia điện phân phối dòng điện có điện áp cao tới từng bugi đánh lửa thông qua dây cao áp.

chia-se-mien-phi-tai-lieu-suzuki-500kg-obdvietnam (1)12

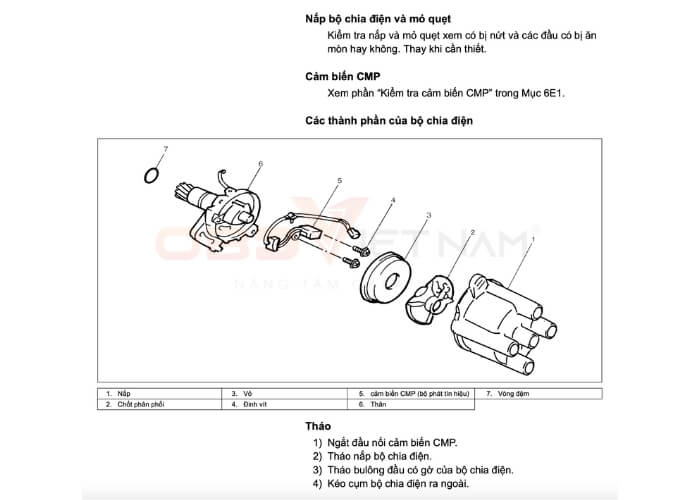

Hình 12: Bộ chia điện hệ thống đánh lửa

Sơ đồ mạch điện

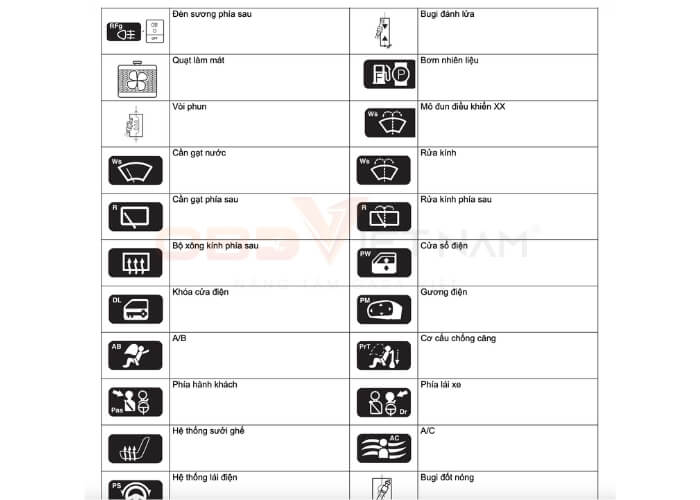

Nội dung phần sơ đồ mạch điện trong bộ tài liệu “Đào tạo bảo dưỡng và tra cứu xe Suzuki 500kg” bao quát và đầy đủ các phần. Trang bị kiến thức và kỹ năng cho kỹ thuật viên dễ dàng đọc được sơ đồ mạch điện. Bao gồm cách đọc sơ đồ mạch điện, ký hiệu, biểu tượng và viết tắt. Danh sách đầu nối và viết tắt màu đầu nối dây.

chia-se-mien-phi-tai-lieu-suzuki-500kg-obdvietnam (1)13

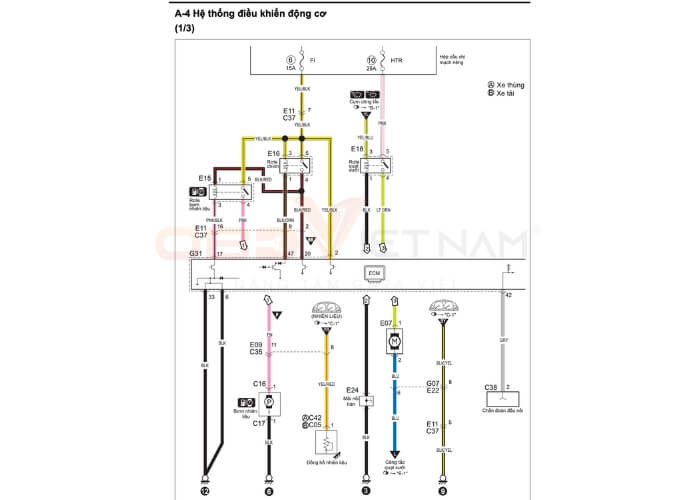

Hình 13: Sơ đồ mạch điện hệ thống điều khiển động cơ

chia-se-mien-phi-tai-lieu-suzuki-500kg-obdvietnam (1)14

Hình 14: Danh sách đầu nối

Trường hợp các bạn bệnh mà Anh Em chưa thể xác định được nguyên nhân thì sử dụng máy chẩn đoán Autel, như Autel 906 PRO sẽ hỗ trợ Anh Em xác định nhanh chóng mã lỗi và khu vực cần kiểm tra.

Chi tiết tài liệu về đào tạo bảo dưỡng và tra cứu xe Suzuki 500kg còn rất nhiều phần, tất cả sẽ được OBD Việt Nam chia sẻ miễn phí cho Anh/Em.

Mong rằng với bộ tài liệu này sẽ hỗ trợ Anh/Em Thợ vững kiến thức về bảo dưỡng và tra cứu với xe Suzuki 500kg.

TẢI FULL BỘ TÀI LIỆU TẠI ĐÂY

Bên cạnh tài liệu về các hệ thống của ô tô, tại OBD Việt Nam còn chia sẻ nhiều tài liệu thiết thực đến các bạn như: tài liệu chuyên ngành ô tô, tài liệu máy chẩn đoán, tài liệu tiếng anh chuyên ngành ô tô, tài liệu hướng dẫn sửa chữa,… Tất cả có trong CHIA SẺ TÀI LIỆU Ô TÔ.

Nếu thấy hay đừng quên Share cho bạn bè và người thân đang làm việc và học tập liên quan đến ngành Kỹ thuật ô tô. Hãy theo dõi Website của OBD Việt Nam để có thêm nhiều thông tin bổ ích nhé!
