NỘI DUNG CHÍNH CỦA TÀI LIỆU

Tài liệu đào tạo về máy chẩn đoán cầm tay OBD được chia sẽ miễn phí cho Anh/Em có những chương chính như sau:

1. Nguyên lý của OBD

2. Khái quát về máy chẩn đoán

3. Thiết lập máy ban đầu

4. Loại OBD

5. OBD/MOBD

6. Chức năng tùy biến

7. Đầu đo tự động

8. In ra



chia-se-mien-phi-tai-lieu-may-chan-doan-cam-tay-obdvietnam (1)1

Hình 1: Tài liệu máy chẩn đoán cầm tay OBD



NGUYÊN LÝ CỦA OBD (On - Board Diagnnosis- Chẩn đoán trên xe)

Hệ thống OBD là một chức năng tự chẩn đoán của xe được cung cấp bởi ECU.

Dựa vào các tín hiệu nhận được từ các cảm biến mà phát hiện ra tình trạng của xe, ECU truyền các tín hiệu đến các bộ chấp hành một cách tối ưu cho tình trạng hiện tại.

ECU nhận các tín hiệu từ các cảm biến ở dạng điện áp. Sau đó ECU có thể xác định các tình trạng của hệ thống bằng cách phát hiên những thay đổi điện áp của tín hiệu,đã được phát ra từ các cảm biến.

Vì vậy, ECU thường xuyên kiểm tra các tín hiệu (điện áp) đầu vào, rồi so sánh chúng với các giá trị chuẩn đã được lưu giữ trong bộ nhớ của ECU, và xác định ra bất cứ tình trạng bất thường nào.



 chia-se-mien-phi-tai-lieu-may-chan-doan-cam-tay-obdvietnam (1)2

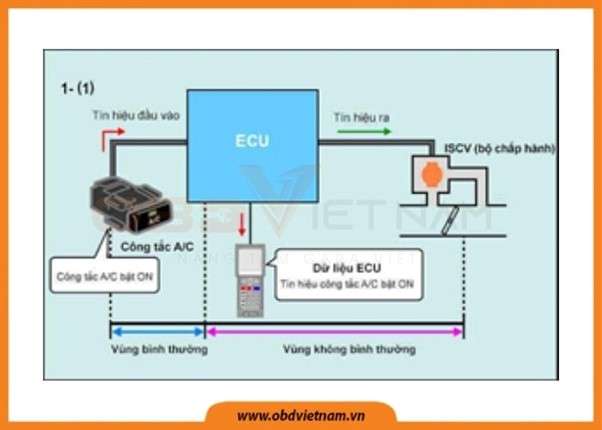

Hình 2: Nguyên lý của OBD



 chia-se-mien-phi-tai-lieu-may-chan-doan-cam-tay-obdvietnam (1)3

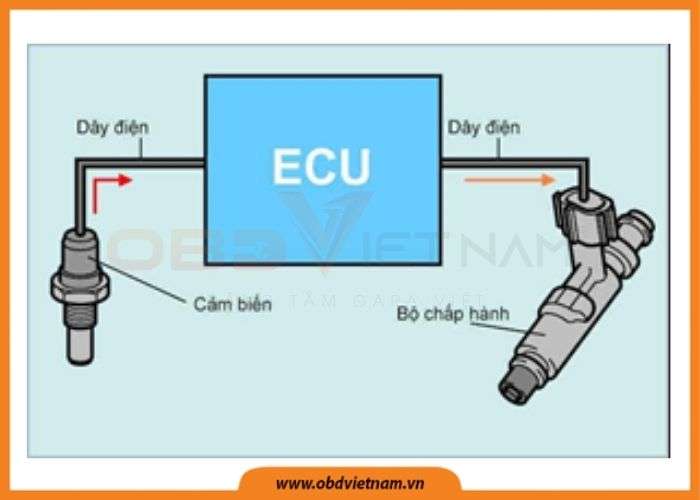

Hình 3: Nguyên lý của OBD



MÁY CHẨN ĐOÁN LÀ GÌ?

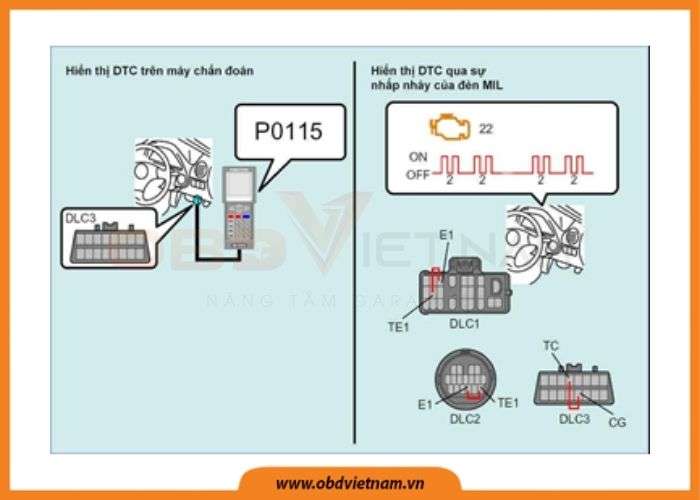

Các DTC được lưu trong ECU có thể hiển thị trên máy chẩnđoán bằng cách nối trực tiếp với ECU.

Hơn nữa, máy chẩn đoán có thể xoá các DTC khỏi bộ nhớ của ECU.

Ngoài ra máy chẩn đoán còn có các chức năng khác như hiển thị các dữ liệu thông tin bằng cách liên lạc với ECU qua các cảm biến khác nhau, hoặc dùng như một Vôn kế hoặc máy do hiện sóng.

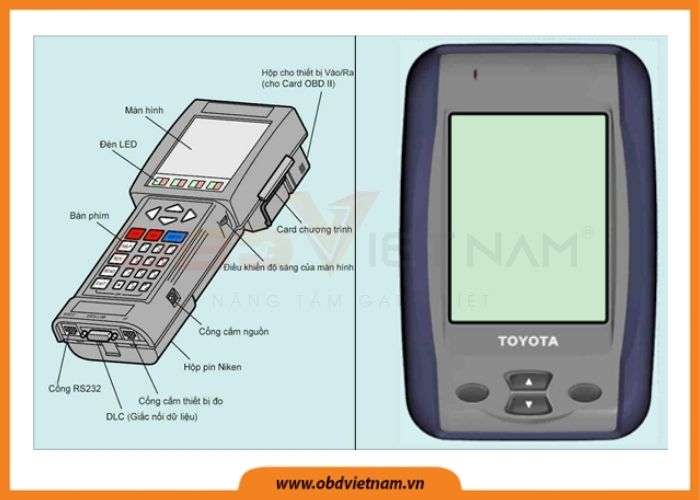

chia-se-mien-phi-tai-lieu-may-chan-doan-cam-tay-obdvietnam (1)4

Hình 4: Máy chẩn đoán cầm tay OBD



THIẾT LẬP MÁY BAN ĐẦU

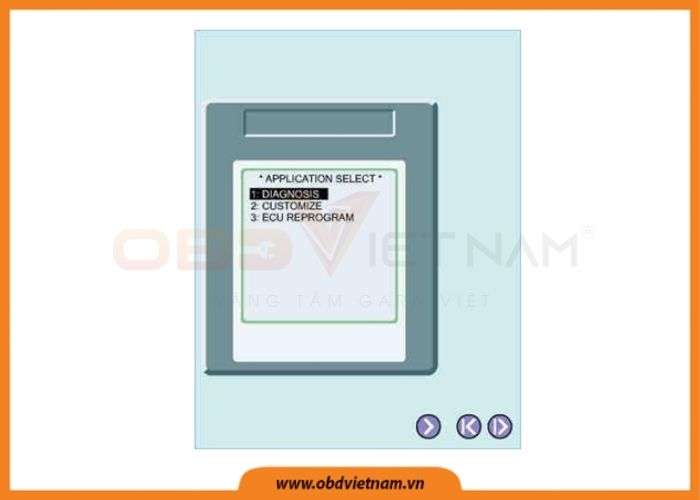

Bước đầu tiên sau khi nối máy chẩn đoán với xe là thiết lập an đầu cho máy.

Để thiết lập ban đầu bạn phải thay đổi cài đặt vì dữ liệu được  lưu  trong  Card  chương  trình  thay  đổi  theo  từng  thị trường hoặc cho thiết bị ngoại vi như máy in.

Thông thường, chỉ cài đặt ban đầu khi lần đầu tiên sử dụng máy chẩn đoán, vì vậy bước này không cần thiết khi sử dụng máy ở lần tiếp theo.



chia-se-mien-phi-tai-lieu-may-chan-doan-cam-tay-obdvietnam (1)5

Hình 5: Thiết lập máy ban đầu



CÁC LOẠI OBD

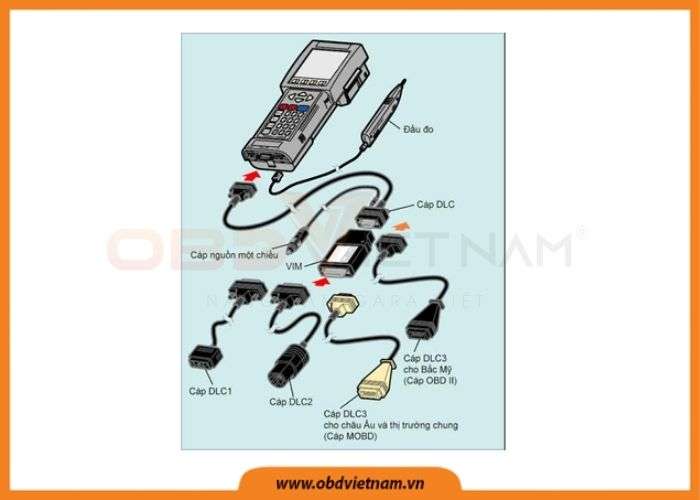

Cáp OBD-II (California Air Resources Board On-Board Diagnostic-II) và hệ thống OBD của EURO giúp cho máy chẩn đoán đọc được các DTC và dữ liệu khi nối máy chẩn đoán với DLC3 trên xe. Bằng cách dùng hệ thống chẩn đoán này, các DTC và dữ liệu, liên quan đến hệ thống truyền lực hoặc hệ thống kiểm soát khí xả thoả mãn luật lệ của địa phương. Cáp OBD-II và EURO OBD không có chức năng thử kích hoạt trong MOBD.



Đặc điểm của cáp OBD-II

  • Thị trường: Bắc Mỹ (Mỹ và Canada)
  • DTC: 5 chữ số (P####) *mỗi "#" chỉ ra một số hoặc một chữ cái.



Đặc điểm của OBD cho EURO:

  • Thị trường: Châu Âu
  • DTC: 5 chữ số (P####) *mỗi "#" chỉ ra một số hoặc một chữ cái.



Chức năng chính của cáp OBD-II và EURO OBD:

  • Có thể đọc được DTC
  • Có thể đọc được dữ liệu ECU



Sự khác nhau giữa Cáp OBD-II và EURO OBD:

Cáp OBD-II và EURO OBD cơ bản là giống nhau, trừ sự khác nhau về quy định về môi trường áp dụng cho khi vực Bắc Mỹ và Châu Âu.

Một số hạng mục xuất hiện trên màn hình hoặc giá trị trong ECU động cơ phát hiện được tình trạng bất thường qua sự khác nhau này.



OBD-II nâng cấp

Hệ thống OBD-II nâng cấp giúp cho máy chẩn đoán đọc được các DTC bằng cáp OBD-II và dự liệu phù hợp với các luật lệ địa phương, như các DTC của Toyota và dữ liệu. Hơn nữa, hệ thống này giúp máy chẩn đoán tiến hành thử kích hoạt.



chia-se-mien-phi-tai-lieu-may-chan-doan-cam-tay-obdvietnam (1)6

Hình 6: Loại OBD



OBD/MOBD

Hệ thống MOBD giúp cho máy chẩn đoán thông tin trực tiếp với ECU khi nối máy chẩn đoán với giắc DLC3 trên xe, để đọc DTC và dữ liệu.



Đặc điểm của MOBD:

Thị trường: Châu Âu và Các nước dùng chung

Mã lỗi có 5 số: (P####), (B####), and (C####) *mỗi "#" chỉ ra một số hoặc một chữ.

Một số xe động cơ diesel có hệ thống phun nhiên liệu điện tử EFI, mã chẩn đoán chỉ có 2 chữ số thậm chí khi đã nối trực tiếp với máy chẩn đoán.

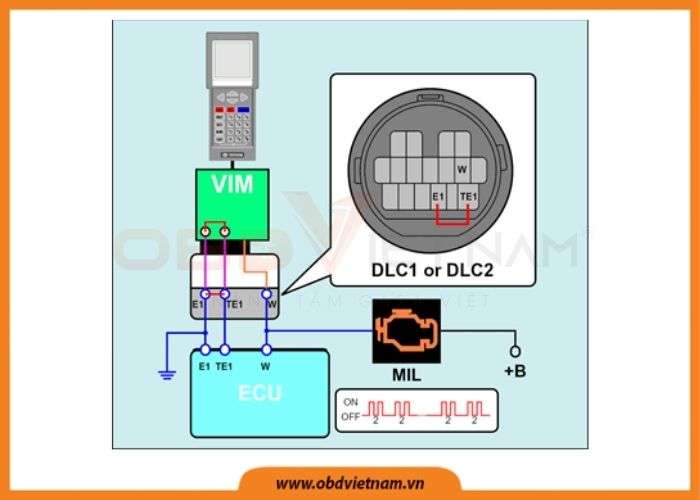

Tuy nhiên, có thể đọc DTC  bằng cách dùng mã phụ (1) hoặc (2) qua nhấp nháy của đèn MIL.



Các chức năng chính của MOBD:

  • Có thể đọc được DTC
  • Có thể đọc được dữ liệu ECU
  • Có thể thử kích hoạt



chia-se-mien-phi-tai-lieu-may-chan-doan-cam-tay-obdvietnam (1)7

Hình 7: OBD/MOBD



TÙY BIẾN

Trong  màn  hình  tuỳ  biến  "CUSTOMIZE",  các  chức  năng tiện lợi của xe, như chức năng khoá cửa được điều khiển bằng ECU, có thể được cài đặt hoặc thay đổi.

Các chức năng tiện lợi khác nhau có thể được cài đặt bằng cách nhập các thông tin về mođel xe tương ứng với các hướng dẫn trên màn hình của máy chẩn đoán.

"Thay đổi phương pháp nhằm mở khoá tất cả các cửa” được dùng như vị dụ trong quy trình sau để tuỳ chọn các chức năng:

APPLICATION MENU / 2: CUSTOMIZE FUNCTION SELECT / 02: DOOR LOCK FUNCTION SELECT / 01: UNLK/KEY TWICE

Sau khi tiến hành tuần tự các bước chỉ ra trên đây, bạn có thể chọn các phương pháp sau đây để mở khoá tất cả các cửa: "ấn công tắc một lần để mở khoá các cửa " hoặc "ấn công tắc hai lần để mở khoá các cửa ".



chia-se-mien-phi-tai-lieu-may-chan-doan-cam-tay-obdvietnam (1)8

Hình 8: Tùy biến



ĐẦU ĐO TỰ ĐỘNG

Các giá trị như điện áp cụ thể đo được bằng cỏch nối đầu đo tự động với máy chẩ đoán

Chức năng của đầu đo tự động cú thể đo được các hạng mục sau đây:



CALIBRATE “Chỉnh không”

  • Chỉnh không chức năng của đầu đo tự động.



VOLTAGE “Điện áp”

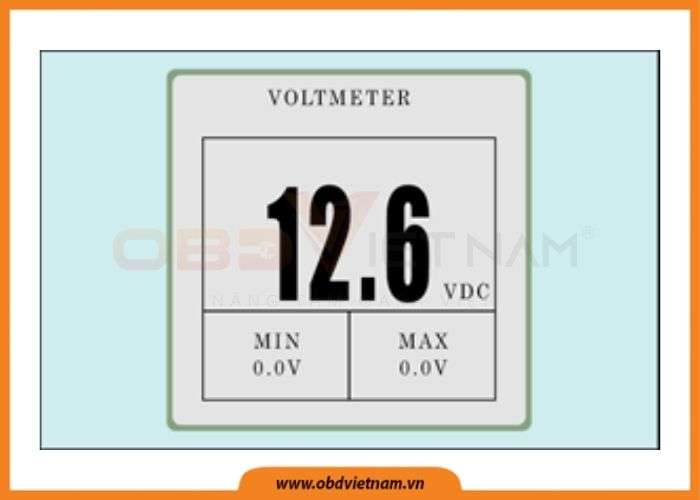

  • Máy chẩn đoán có thể dùng được như một Vôn kế.
  • Đặt đầu đo tự động lên vùng cần đo để đọc giá trị điện áp trên màn hình.



FREQUENCY “Tần số”

  • Kiểm tra tần số.



DUTY CYCLE “Tỷ số hiệu dụng”

  • Để kiểm tra tỷ số xung hiệu dụng.
  • OSCILLOSCOPE “Đo hiện sóng”
  • Máy chẩn đoán có thể được dùng như một máy đo hiện sóng.
  • Nó có thể hiện thị được dạng sóng của các tín hiệu điện.



chia-se-mien-phi-tai-lieu-may-chan-doan-cam-tay-obdvietnam (1)9

Hình 9: Đầu đo tự động



IN RA

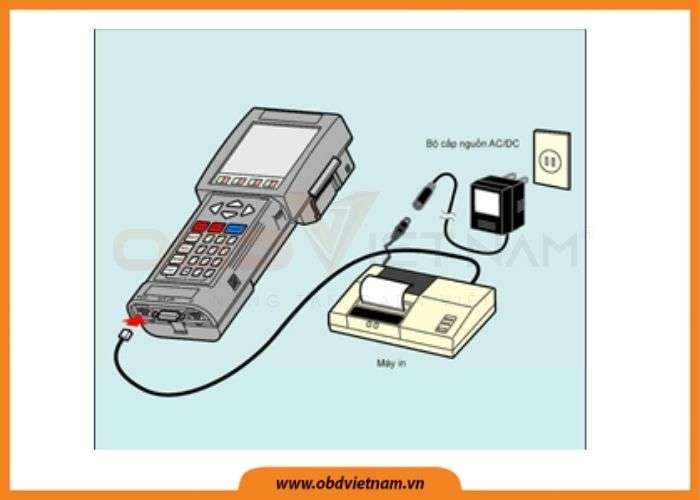

Những dữ liệu được hiển thị trên màn hình của máy chẩnđoán có thể được in ra bằng cách nối một máy in với máy chẩn đoán.

Hãy ấn phím " gửi-SEND"  sẽ in tất cả các dữ liệu thậm chí dữ liệu đó không xuất hiện trên màn hình. Hãy ấn tổ hợp phím "# và SEND" để chỉ in các chữ số hoặc dữ liệu xuất hiện trên màn hình.



chia-se-mien-phi-tai-lieu-may-chan-doan-cam-tay-obdvietnam (1)10

Hình 10: In ra



NHẬN TÀI LIỆU, TẠI ĐÂY!!!



Bên cạnh tài liệu về các hệ thống của ô tô, tại OBD Việt Nam còn chia sẻ nhiều tài liệu thiết thực đến các bạn như: tài liệu chuyên ngành ô tô, tài liệu máy chẩn đoán, tài liệu tiếng anh chuyên ngành ô tô, tài liệu hướng dẫn sửa chữa,… Tất cả có trong CHIA SẺ TÀI LIỆU Ô TÔ.

Nếu thấy hay đừng quên Share cho bạn bè và người thân đang làm việc và học tập liên quan đến ngành Kỹ thuật ô tô. Hãy theo dõi Website của OBD Việt Nam để có thêm nhiều thông tin bổ ích nhé!
