Thông tin xe: Mazda 3 (L4) 2017 động cơ 2.0

B0011: SAS Control Module (Two-Step Deployment Control System)/Mô Đun Điều Khiển SAS (Hệ Thống Điều Khiển Triển Khai Bước 2)

Cùng OBD Việt Nam tìm hiểu thêm về mã lỗi B0011 nhé.



THÔNG TIN CHUNG

Mô tả mã lỗi

Mô-đun điều khiển túi khí (RCM) giám sát tất cả các mạch cảm biến và thiết bị có thể triển khai để tìm tín hiệu ghép chéo (ngắn) giữa các mạch. Nếu RCM phát hiện ngắn mạch giữa các mạch của một thiết bị và một thiết bị khác, nó sẽ lưu một DTC cho từng lỗi ghép chéo tín hiệu trong bộ nhớ. RCM sẽ gửi một thông báo đến cụm bảng điều khiển Taplo (IPC) để chiếu sáng đèn báo cảnh báo túi khí. Khi có lỗi mạch thông thường (một trong hai mạch bị ngắn mạch nối acquy/mass, hở mạch hoặc điện trở thấp), thì chức năng chẩn đoán ghép chéo tín hiệu sẽ không hoạt động. Khi lỗi mạch thông thường được sửa chữa, thì quá trình chẩn đoán ghép chéo tín hiệu sẽ tiếp tục.

Cẩm nang sửa chữa mã lỗi là chủ đề tổng hợp các quy trình xử lý mã lỗi trên các dòng xe được OBD Việt Nam tổng hợp và biên soạn dựa trên các tài liệu sửa chữa chuyên hãng và kinh nghiệm thực tế chi tiết theo từng bước, xem thêm:

Cẩm nang sửa chữa mã lỗi trên các dòng xe



Nguyên nhân hư hỏng

  • Không thực hiện cài cặt cấu hình mô đun điều khiển SAS
  • Cài đặt cấu hình mô đun điều khiển SAS không phù hợp
  • Lắp ráp mô đun túi khí bên tài hoặc bên phụ không chính xác
  • Sự cố mô đun điều khiển SAS



Triệu chứng

  • Sáng đèn túi khí



Trên các dòng xe hiện đại ngày nay các hệ thống điện được trang bị rất nhiều để đáp ứng nhu cầu của người sử dụng, vì vậy việc sửa chữa và bảo dưỡng các hệ thống trên xe ngày càng phức tạp. Việc có cho mình bộ phần mềm để tra cứu sơ đồ mạch điện và hướng dẫn sửa chữa là vô cùng cần thiết.

Phần mềm tra cứu sơ đồ mạch điện, hướng dẫn sửa chữa trên nhiều dòng xe

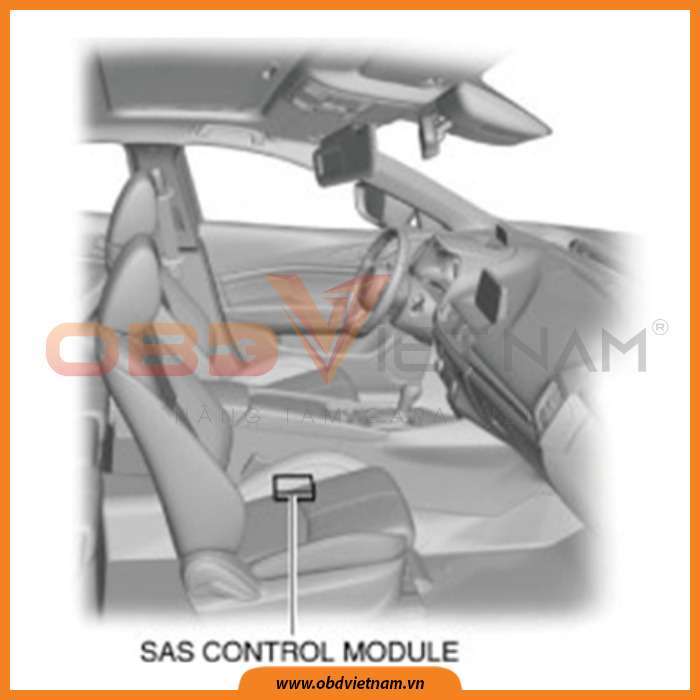

Vị trí



cam-nang-sua-chua-ma-loi-b0011-obdvietnam (1) (1)1

Hình 1: Vị trí

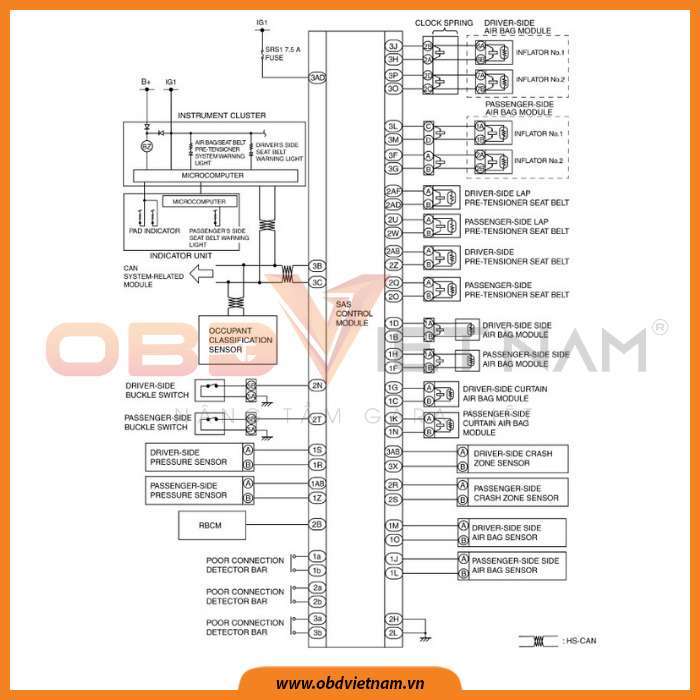

Sơ đồ mạch điện



cam-nang-sua-chua-ma-loi-b0011-obdvietnam (1) (1)2

Hình 2: Sơ đồ mạch điện



QUY TRÌNH XỬ LÝ MÃ LỖI B0011: SAS CONTROL MODULE (TWO-STEP DEPLOYMENT CONTROL SYSTEM)

Dưới đây là quy trình xử lý mã lỗi B0011, mời Anh/Em cùng theo dõi.



Bước 1: Thực hiện cấu hình mô đun điều khiển SAS

  • Thực hiện cấu hình mô đun điều khiển SAS
  • Thực hiện cấu hình mô đun điều khiển SAS
  • Thực hiển kiểm tra mã lỗi trong mô đun điều khiển SAS
  • Mã lỗi có xuất hiện lại không?

Đi đến bước 2

Không

Hoàn thành khắc phục sự cố mã lỗi và đến bước “Kiểm tra sau sửa chữa”



Bước 2: Kiểm tra điều kiện lắp đặt mô đun túi khí

  • Kiểm tra rằng mô đun túi khí bên tài xế hoặc bên phụ đã được lắp đặt chính xác
  • Mô đun túi khí bên tài xế hoặc bên phụ đã được lắp đặt chính xác chưa?

Đến bước 3

Không

Lắp đặt chính xác mô đun túi khí bên tài xế hoặc bên phụ và đến bước 3



Bước 3: Thực hiện kiểm tra mã lỗi mô đun điều khiển SAS

  • Xóa mã lỗi trong mô đun điều khiển SAS
  • Thực hiện kiểm tra mã lỗi trong mô đun điều khiển SAS
  • Mã lỗi có xuất hiện lại không?

Kiểm tra lại từ bước 1

Nếu sự cố lặp lại, thay thế mô đun SAS

Không

Hoàn thành khắc phục sự cố mã lỗi và đến bước 4



Bước 4: Kiểm tra sau sửa chữa

  • Sau khi sửa chữa, cần phải xác minh rằng lỗi đã được sửa chữa
  • Kết nối máy chẩn đoán và chọn chế độ “phân tích DTC”
  • Dùng máy chẩn đoán, xóa mã lỗi chẩn đoán
  • Nổ máy xe trong điều kiện cho phép DTC trong thông tin chung
