Cẩm Nang Sửa Chữa Mã Lỗi P1876: Up And Down Shift Enable Switch Circuit Low Voltage



CẨM NANG SỬA CHỮA MÃ LỖI P1876: UP AND DOWN SHIFT ENABLE SWITCH CIRCUIT LOW VOLTAGE



cam-nang-sua-chua-ma-loi-p1876-obdvietnam (1)



Thông tin xe: Chevrolet Cruze 2011

P1876: Up And Down Shift Enable Switch Circuit Low Voltage

Cùng OBD Việt Nam tìm hiểu thêm về mã lỗi P1876 nhé.



Thông tin chung

Mô tả mã lỗi

P1876 được đặt khi không phát hiện thấy dòng điện trong nguồn điện của kim phun và mạch điều khiển trong tình trạng vận hành kim phun số 3. Mã này là do hở mạch kim phun hoặc hở cuộn dây linh kiện kim phun.



Cẩm nang sửa chữa mã lỗi là chủ đề tổng hợp các quy trình xử lý mã lỗi trên các dòng xe được OBD Việt Nam tổng hợp và biên soạn dựa trên các tài liệu sửa chữa chuyên hãng và kinh nghiệm thực tế chi tiết theo từng bước, xem thêm:

Cẩm nang sửa chữa mã lỗi trên các dòng xe



Nguyên nhân hư hỏng

  • Lẫy sang số bị lỗi
  • Ngắn hoặc hở mạch bó dây lẫy sang số
  • Mạch điện tiếp xúc kém của lẫy sang số
  • Mô đun điều khiển thân xe (BCM) bị lỗi



Triệu chứng

  • Sáng đèn báo lỗi động cơ

Trên các dòng xe hiện đại ngày nay các hệ thống điện được trang bị rất nhiều để đáp ứng nhu cầu của người sử dụng, vì vậy việc sửa chữa và bảo dưỡng các hệ thống trên xe ngày càng phức tạp. Việc có cho mình bộ phần mềm để tra cứu sơ đồ mạch điện và hướng dẫn sửa chữa là vô cùng cần thiết.

Phần mềm tra cứu sơ đồ mạch điện, hướng dẫn sửa chữa trên nhiều dòng xe



Vị trí



cam-nang-sua-chua-ma-loi-p1876-obdvietnam (1)1

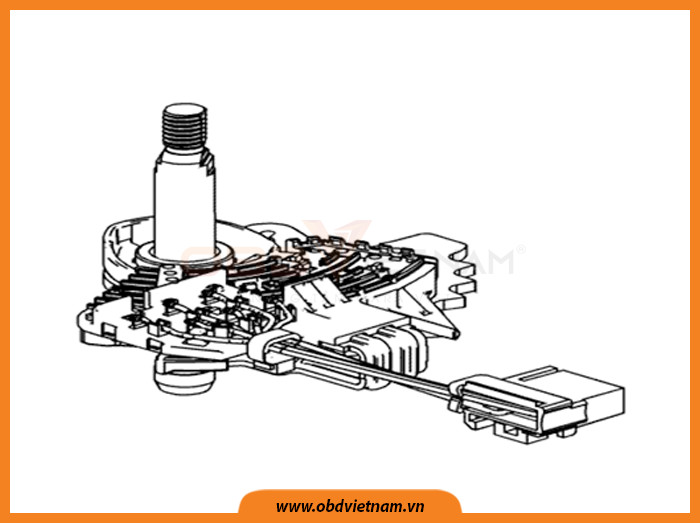

Hình 1: Vị trí



Sơ đồ mạch điện



cam-nang-sua-chua-ma-loi-p1876-obdvietnam (1)2

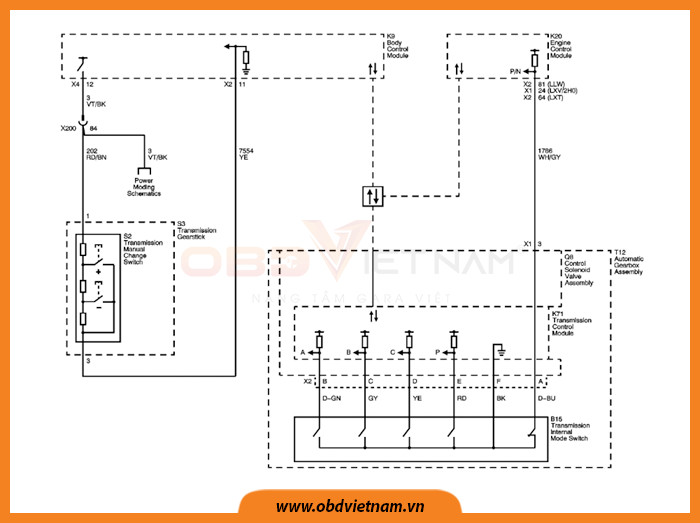

Hình 2: Sơ đồ mạch điện



QUY TRÌNH XỬ LÝ MÃ LỖI P1876: UP AND DOWN SHIFT ENABLE SWITCH CIRCUIT LOW VOLTAGE

Dưới đây là quy trình xử lý mã lỗi P1876, mời Anh/Em cùng theo dõi.



Bước 1: Kiểm tra dữ liệu bằng máy chẩn đoán

  • OFF chìa khóa, kết nối với máy chẩn đoán
  • ON chìa khóa, không nổ máy, chọn chế độ "Diagnostic Trouble Codes(DTC)"
  • Theo dõi mã lỗi và mã lỗi của hiện tại
  • Dùng máy chẩn đoán, xóa mã lỗi
  • Mã lỗi có xuất hiện lại không?

Đi đến bước 2

Không

Đi đến bước 7



Bước 2: Kiểm tra mạch điện

  • OFF chìa khóa, ngắt kết nối giắc điện của cụm lẫy sang số khỏi cụm lẫy sang số
  • Kiểm tra điện trở thấp hơn 10 Ω giữa đầu dây số 2 của giắc kết nối lẫy sang số và mass
  • Điện trở có lớn hơn phạm vi của thông số kỹ thuật không?

Sữa chữa mạch nối mass và đi tới bước 7

Không

Đi đến bước 3



Bước 3: Kiểm tra thông số bằng máy chẩn đoán

  • ON chìa khóa, xác minh bằng máy chẩn đoán rằng thông số hiển thị điều khiển sang số của người lái không hoạt động
  • Kết quả có như mong muốn không?

Đi đến bước 4

Không

Kiểm tra mạch tín hiệu giữa đầu dây số 3 của giắc trên cụm lẫy sang số và BCM xem có bị ngắn mạch điện áp hoặc mass không. Nếu kiểm tra mạch bình thường, thay thế BCM và đến bước 7



Bước 4: Kiểm tra bộ phận bằng đèn kiểm tra

  • OFF chìa khóa, kết nối đèn kiểm tra giữa đầu dây số 1 mạch B+ của giắc sang số và đầu dây số 2 của mạch mass
  • ON chìa khóa, xác minh rằng đèn kiểm tra đã sáng
  • Đèn kiểm tra có tiếp tục sáng hay không?

Nếu mạch kiểm tra bình thường, hãy thay thế BCM và đến bước 7

Không

Nếu đèn vẫn tắt, hãy kiểm tra mạch B+ xem có bị hở/điện trở cao không và đến bước 5



Bước 5: Kiểm tra điện áp

  • Kiểm tra 11-13V ở giắc kết nối của cụm lẫy sang số giữa đầu dây số 3 mạch tín hiệu và mass
  • Giá trị có nằm trong phạm vi của thông số kỹ thuật không?

Thay thế BCM và đến bước 7

Không

Kiểm tra mạch tín hiệu xem có ngắn mạch nối mass hoặc mạch điện trở cao



Bước 6: Kiểm tra lại điện áp

  • OFF chìa khóa, kết nối giắc kết nối của lẫy sang số
  • ON chìa khóa, thăm dò lại giắc kết nối của cụm lẫy sang số và kiểm tra xem 11-13V giữa đầu dây số 3 và mass với lẫy sang số ở vị trí P,R,N
  • Giá trị có nằm trong phạm vi của thông số kỹ thuật không?

Đến bước 7

Không

Thay thế cụm sang số và đến bước 7



Bước 7: Kiểm tra sau sửa chữa

  • Sau khi sửa chữa, cần phải xác minh rằng lỗi đã được sửa chữa
  • Kết nối máy chẩn đoán và chọn chế độ “phân tích DTC”
  • Dùng máy chẩn đoán, xóa mã lỗi chẩn đoán
  • Nổ máy xe trong điều kiện cho phép DTC trong thông tin chung
