Cẩm Nang Sửa Chữa Mã Lỗi C1417: High Power Supply Voltage Malfuntion



CẨM NANG SỬA CHỮA MÃ LỖI C1417: HIGH POWER SUPPLY VOLTAGE MALFUNTION / LỖI ĐIỆN ÁP NGUỒN CAO



cam-nang-sua-chua-ma-loi-oto-c1417-obdvietnam (1)



Thông tin xe: Lexus RX 350, RX 270

C1417: High Power Supply Voltage Malfunction / Lỗi điện áp nguồn cao

Cùng OBD Việt Nam tìm hiểu thêm về mã lỗi C1417 nhé.



THÔNG TIN CHUNG

Mô tả mã lỗi

      Nếu lỗi được phát hiện trong mạch cung cấp điện, ECU điều khiển trượt lưu trữ mã sự cố chẩn đoán này (DTC) và chức năng điều khiển ABS/VSC/TRAC không cho phép hoạt động. DTC này được lưu trữ khi điện áp lệch khỏi điều kiện hoạt động, phát hiện lỗi do sự cố trong nguồn điện hoặc mạch sạc như pin hoặc mạch máy phát.

Cẩm nang sửa chữa mã lỗi là chủ đề tổng hợp các quy trình xử lý mã lỗi trên các dòng xe được OBD Việt Nam tổng hợp và biên soạn dựa trên các tài liệu sửa chữa chuyên hãng và kinh nghiệm thực tế chi tiết theo từng bước, xem thêm:

Cẩm nang sửa chữa mã lỗi trên các dòng xe



Nguyên nhân hư hỏng

  • Lỗi mạch nguồn
  • Lỗi hệ thống sạc
  • Lỗi hộp ECU cân bằng điện tử



Triệu chứng

  • Sáng đèn check ABS
  • Sáng đèn check động cơ

Trên các dòng xe hiện đại ngày nay các hệ thống điện được trang bị rất nhiều để đáp ứng nhu cầu của người sử dụng, vì vậy việc sửa chữa và bảo dưỡng các hệ thống trên xe ngày càng phức tạp. Việc có cho mình bộ phần mềm để tra cứu sơ đồ mạch điệnhướng dẫn sửa chữa là vô cùng cần thiết.

Phần mềm tra cứu sơ đồ mạch điện, hướng dẫn sửa chữa trên nhiều dòng xe



Vị trí



 cam-nang-sua-chua-ma-loi-oto-c1417-obdvietnam (1)1

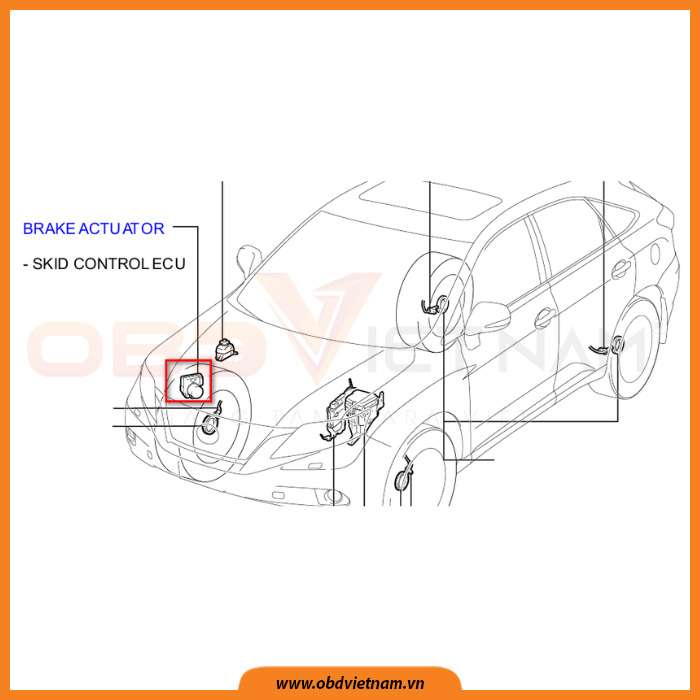

Hình 1: Vị trí

Sơ đồ mạch điện



 cam-nang-sua-chua-ma-loi-oto-c1417-obdvietnam (1)2

Hình 2: Sơ đồ mạch điện



QUY TRÌNH XỬ LÝ MÃ LỖI C1417: HIGH POWER SUPPLY VOLTAGE MALFUNTION / LỖI ĐIỆN ÁP NGUỒN CAO

Dưới đây là quy trình xử lý mã lỗi C1417, mời Anh/Em cùng theo dõi.



Bước 1: Kiểm tra cầu chì ECU IG1

  • Tháo cầu chì IG1 khỏi hộp cầu chì rơ le động cơ
  • Đo điện trở theo các giá trị dưới
  • Điện trở tiêu chuẩn

Chân giắc kiểm tra

Điều kiện

Thông số kĩ thuật

Cầu chì ECU IG1 (10A)

Thông mạch

Dưới 1 Ω



 cam-nang-sua-chua-ma-loi-oto-c1417-obdvietnam (1)3

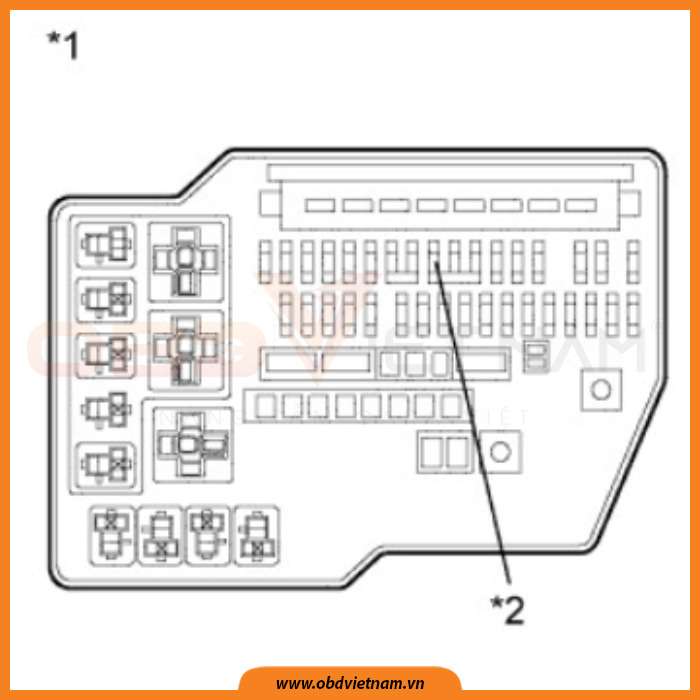

Hình 3: Hộp cầu chì trong khoang động cơ



*Chú thích

*1

Hộp cầu chì trong khoang động cơ

*2

Cầu chì IG1 ECU



  • Kiểm tra đo kiểm có đúng thông số kĩ thuật?

Không (NG)

Thay thế cầu chì ECU IG1

Có (OK)

Đi đến bước 2



Bước 2: Kiểm tra bình ắc quy

  • Gắn cầu chì ECU IG1
  • Kiểm tra điện áp bình ắc quy
  • Điện áp tiêu chuẩn:

Kiểm tra

Thông số tiêu chuẩn

(+) Ắc quy và (-) ắc quy

11 đến 14V



  • Thông số đo được có đúng tiêu chuẩn không?

Có (OK)

Đi đến bước 3

Không (NG)

Kiểm tra hoặc thay thế hệ thống sạc và bình ắc quy



Bước 3: Kiểm tra ECU điều khiển (Chân IG1)

  • Hãy chắc chắn rằng không có sự lỏng lẻo ở phần khóa giắc và phần kết nối của các chân giắc.
  • Ngắt kết nối giắc ECU
  • Bật chìa khóa On (IG).
  • Đo điện áp theo các giá trị bảng dưới.
  • Điện áp tiêu chuẩn:



Kiểm tra chân giắc

Điều kiện

Thông số kĩ thuật

A44-34

(IG1) – Mass sườn

Công tắc động cơ ON

11 đến 14V



 cam-nang-sua-chua-ma-loi-oto-c1417-obdvietnam (1)4

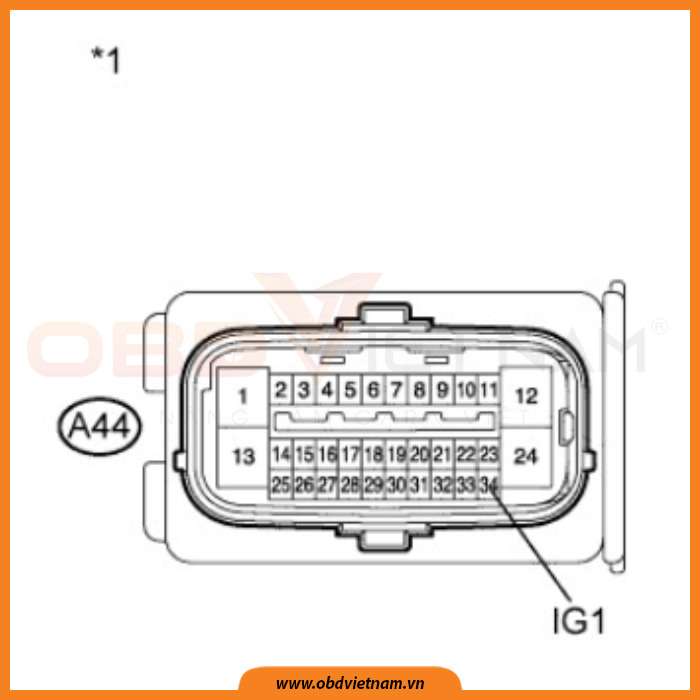

Hình 4: Mặt trước giắc kết nối đến hộp điều khiển cân bằng điện tử



  • Thông số đo được có đúng tiêu chuẩn không ?

Có (OK)

Đi đến bước 3

Không (NG)

Thay thế bộ điều khiển ABS (Cân bằng điện tử)



Xem thêm

Cẩm nang sửa chữa mã lỗi
