Cẩm Nang Sửa Chữa Mã Lỗi P0261: Cylinder 1 Injector Control Circuit Low Voltage
CẨM NANG SỬA CHỮA MÃ LỖI P0261: CYLINDER 1 INJECTOR CONTROL CIRCUIT LOW VOLTAGE
Thông tin xe: Daewoo Lacetti 2010 1.6L
P0261: Cylinder 1 Injector Control Circuit Low Voltage / Điện áp mạch điều khiển kim phun xy lanh 1 thấp.
Cùng OBD Việt Nam tìm hiểu thêm về mã lỗi P0261 nhé.
THÔNG TIN CHUNG
Mô tả mã lỗi
Mô-đun điều khiển động cơ (ECM) cung cấp điện áp cho mỗi kim phun nhiên liệu trên các mạch điều khiển cao. ECM cung cấp năng lượng cho mỗi kim phun nhiên liệu bằng cách nối mass mạch điều khiển thấp của kim phun nhiên liệu. ECM giám sát tình trạng của các mạch kim phun nhiên liệu. Khi ECM phát hiện tình trạng mạch kim phun nhiên liệu, (các) kim phun nhiên liệu bị ảnh hưởng sẽ bị vô hiệu hóa. Mã lỗi chẩn đoán (DTC) sẽ được đặt khi ECM phát hiện mạch điều khiển kim phun nhiên liệu bị ngắn mạch nối mass trong hơn 2s.
Cẩm nang sửa chữa mã lỗi là chủ đề tổng hợp các quy trình xử lý mã lỗi trên các dòng xe được OBD Việt Nam tổng hợp và biên soạn dựa trên các tài liệu sửa chữa chuyên hãng và kinh nghiệm thực tế chi tiết theo từng bước, xem thêm:
Cẩm nang sửa chữa mã lỗi trên các dòng xe
Nguyên nhân hư hỏng
- Kim phun nhiên liệu 1 bẩn
- Kim phun nhiên liệu 1 bị lỗi
- Vòi phun của kim phun nhiên liệu 1
- Ngắn hoặc hở mạch bó dây của kim phun nhiên liệu 1
- Kết nối điện kém của mạch kim phun nhiên liệu 1
- Mô đun điều khiển động cơ bị lỗi.
- Sáng đèn báo lỗi động cơ.
- Động cơ bị bỏ máy
- Động cơ nổ rung giật.
Triệu chứng
Trên các dòng xe hiện đại ngày nay các hệ thống điện được trang bị rất nhiều để đáp ứng nhu cầu của người sử dụng, vì vậy việc sửa chữa và bảo dưỡng các hệ thống trên xe ngày càng phức tạp. Việc có cho mình bộ phần mềm để tra cứu sơ đồ mạch điện và hướng dẫn sửa chữa là vô cùng cần thiết.
Phần mềm tra cứu sơ đồ mạch điện, hướng dẫn sửa chữa trên nhiều dòng xe
Vị trí

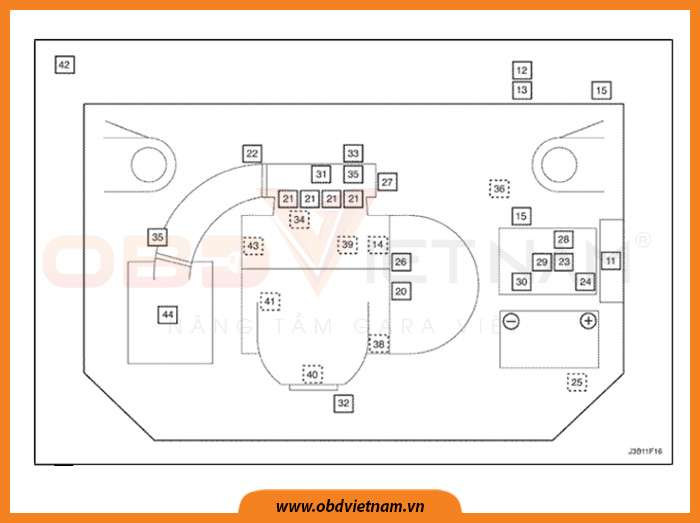

Hình 1: Vị trí

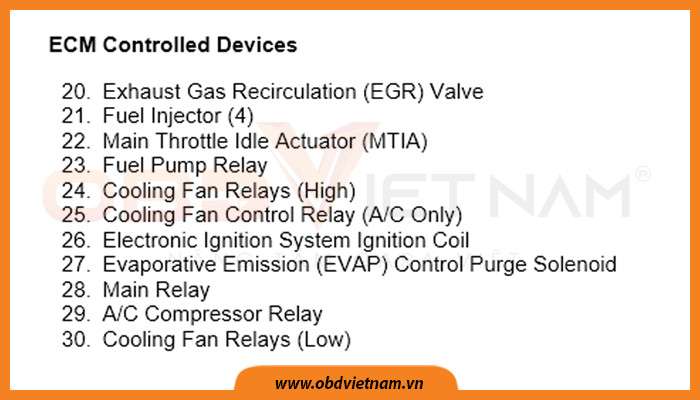

Hình 2: Vị trí
Thông số kỹ thuật
Lượng phun cơ bản PWM: 1.0 – 5.0 ms.
Sơ đồ mạch điện

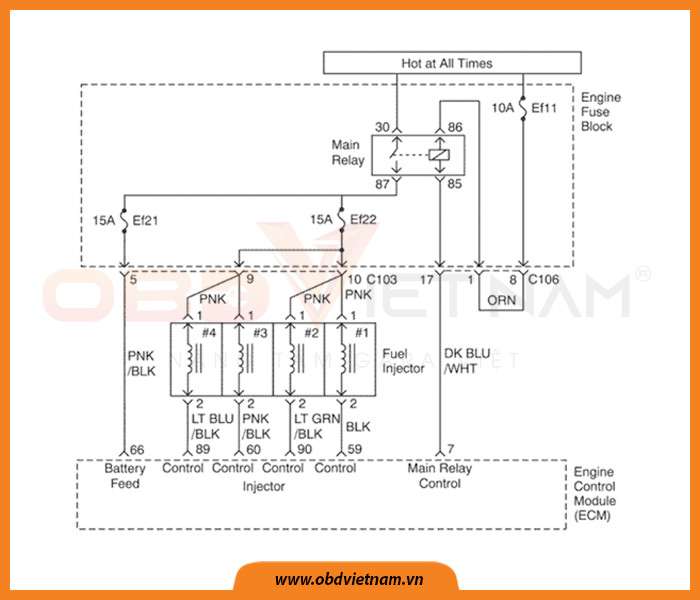

Hình 3: Sơ đồ mạch điện
QUY TRÌNH XỬ LÝ MÃ LỖI P0261: CYLINDER 1 INJECTOR CONTROL CIRCUIT LOW VOLTAGE
Dưới đây là quy trình xử lý mã lỗi P0261, mời Anh/Em cùng theo dõi.
Bước 1: Kiểm tra dữ liệu bằng máy chẩn đoán
- Thực hiện kiểm tra chẩn đoán hệ thống
- Khởi động động cơ
- Kết nối với máy chẩn đoán và xóa mã lỗi
- Động cơ nổ không tải trong 1 phút
- Mã lỗi có xuất hiện lại không?
Có |
Đi đến bước 2 |
Không |
Xem lại dữ liệu đóng băng với chìa khóa ON động cơ không nổ và ghi lại các thông số, vận hành xe trong điều kiện đóng băng khung như ghi chú. Đến bước 4. |
Bước 2: Kiểm tra các đường dây điện
- Bật chìa khóa ở vị trí LOCK
- Kiểm tra hở mạch hoặc ngắn mạch nối mass của dây dẫn giữa đầu dây 2 giắc kết nối kim phun và đầu dây giắc kết nối ECM tương ứng.
- Kiểm tra hở mạch hoặc ngắn mạch nối mass của dây dẫn giữa đầu dây 1 giắc kết nối kim phun và cực dương acquy.
- Đã tìm ra vấn đề chưa?
Có |
Sửa chữa các đường dây và đầu giắc kết nối khi cần thiết. |
Không |
Đến bước 3 |
Bước 3: Kiểm tra và thay thế các bộ phận
- Thay thế kim phun
- Xóa các mã lỗi khỏi ECM
- Thực hiện kiểm tra chẩn đoán hệ thống
- Mã lỗi có xuất hiện lại không?
Có |
Thay thế ECM và đến bước 4 |
Không |
Sự cố được khắc phục và đến bước 4 |
Bước 4: Kiểm tra xe sau khi sửa chữa
- Sau khi sửa chữa, cần phải xác minh rằng lỗi đã được sửa chữa
- Kết nối máy chẩn đoán và chọn chế độ “phân tích DTC”
- Dùng máy chẩn đoán, xóa mã lỗi chẩn đoán
- Nổ máy xe trong điều kiện cho phép DTC trong thông tin chung.
