Cẩm Nang Sửa Chữa Mã Lỗi C1531: Motor Curent Too Low



CẨM NANG SỬA CHỮA MÃ LỖI C1531: MOTOR CURENT TOO LOW – LỖI DÒNG ĐIỆN MÔ TƠ TRỢ LỰC LÁI QUÁ THẤP



cam-nang-sua-chua-ma-loi-c1531-obd-viet-nam



Thông tin xe:  Mitsubishi Truck Outlander Sport AWD L4-2.4L (4B12)

C1531: Motor Curent Too Low – Lỗi Dòng Điện Mô Tơ Trợ Lực Lái Quá Thấp

Cùng OBD Việt Nam tìm hiểu thêm về mã lỗi C1531 nhé.



THÔNG TIN CHUNG

Mô tả mã lỗi

Điện áp được điều khiển bởi cảm biến mô men và bộ xử lý thì được cung cấp đến ECU trợ lực lái điện



cam-nang-sua-chua-ma-loi-c1531-obd-viet-nam1

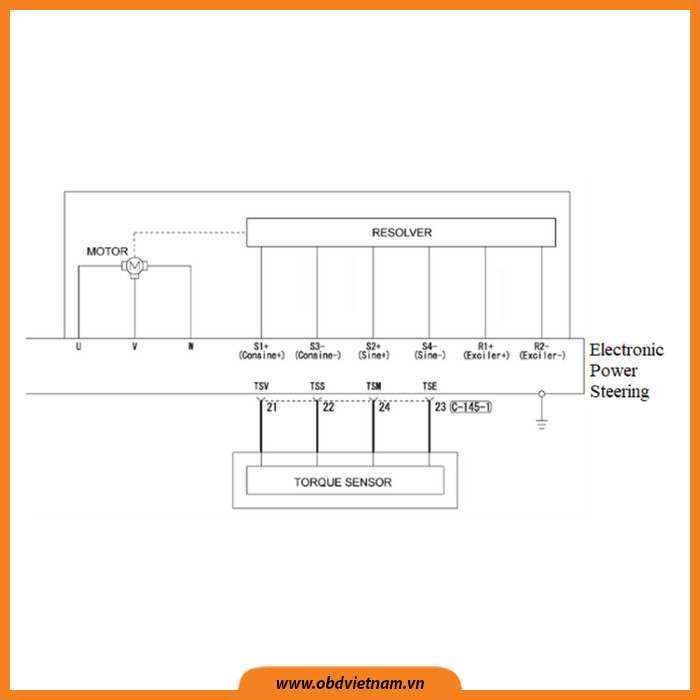

Hình 1: Sơ đồ mạch điện



Cẩm nang sửa chữa mã lỗi là chủ đề tổng hợp các quy trình xử lý mã lỗi trên các dòng xe được OBD Việt Nam tổng hợp và biên soạn dựa trên các tài liệu sửa chữa chuyên hãng và kinh nghiệm thực tế chi tiết theo từng bước, xem thêm:



Cẩm nang sửa chữa mã lỗi trên các dòng xe



Nguyên nhân hư hỏng

  • Lỗi đường mạng giao tiếp
  • Lỗi của ECU trợ lực lái điện
  • Đánh lái nặng
  • Sáng đèn báo lỗi vô lăng

Triệu chứng

Trên các dòng xe hiện đại ngày nay các hệ thống điện được trang bị rất nhiều để đáp ứng nhu cầu của người sử dụng, vì vậy việc sửa chữa và bảo dưỡng các hệ thống trên xe ngày càng phức tạp. Việc có cho mình bộ phần mềm để tra cứu sơ đồ mạch điện và hướng dẫn sửa chữa là vô cùng cần thiết.



Phần mềm tra cứu sơ đồ mạch điện, hướng dẫn sửa chữa trên nhiều dòng xe



Vị trí



cam-nang-sua-chua-ma-loi-c1531-obd-viet-nam2

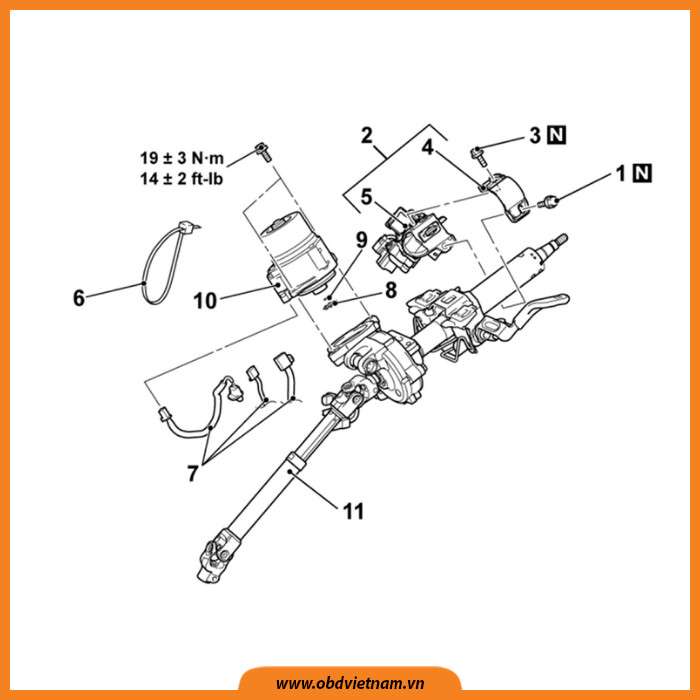

Hình 2: Vị Trí



QUY TRÌNH XỬ LÝ MÃ LỖI C1531: MOTOR CURENT TOO LOW – LỖI DÒNG ĐIỆN MÔ TƠ TRỢ LỰC LÁI QUÁ THẤP

Chú ý: Sau khi tắt chìa khóa, đợi thêm một khoảng thời gian trước khi ngắt cọc âm ắc quy. Do đó, đảm bảo ngắt cọc câm ắc quy trước khi tiến hành sửa chữa

Dưới đây là quy trình xử lý mã lỗi C1531, mời Anh/Em cùng theo dõi.



Bước 1: Kiểm tra mã lỗi bằng máy chẩn đoán

  • Sử dụng máy chẩn đoán để chẩn đoán đường mạng giao tiếp Can

Đi đến bước số 3

KHÔNG

Sửa chữa đường mạng giao tiếp, sau khi hoàng thành đi đến bước 2





Bước 2: Kiểm tra lại mã lỗi sau khi cài đặt đường dây giao tiếp CAN

  • Xóa mã lỗi
  • On chìa
  • Kiểm tra nếu mã lỗi thì được đặt

Mã Lỗi: C1530, C1531, C1532, C1533, C1534, C1535 hay C1536 có được dặt lại hay không ?

Đi đến Bước 3

Không

Chẩn đoán hoàn thành



Bước 3: Dùng máy chẩn đoán kiểm tra dữ liệu động

Kiểm tra dữ liệu động theo danh sách sau:

  • Mục số 04: Motor current
  • Mục số 05: Motor current (target)
  • Mục số 16: Motor current (unlimited target)
  • Mục số 17: Motor electric angle
  • Mục số 18: Motor speed
  • Mục số 19: Motor voltage
  • Mục số 25: Motor relay
  • Mục số A12: Motor current (target): rec.A1
  • Mục số A13: Motor cur. (unltd target): rec.A1
  • Mục số A14: Motor current: rec.A1
  • Mục số A22: Motor current (target): rec.A2
  • Mục số A23: Motor cur. (unltd target): rec.A2
  • Mục số A24: Motor current: rec.A2
  • Mục số A32: Motor current (target): rec.A3
  • Mục số A33: Motor cur. (unltd target): rec.A3
  • Mục số A34: Motor current: rec.A3
  • Mục số A42: Motor current (target): rec.A4
  • Mục số A43: Motor cur. (unltd target): rec.A4
  • Mục số A44: Motor current: rec.A4
  • Mục số A52: Motor current (target): rec.A5
  • Mục số A53: Motor cur. (unltd target): rec.A5
  • Mục số A54: Motor current: rec.A5
  • Mục số B12: Power relay voltage: rec V1
  • Mục số B22: Power relay voltage: rec V2
  • Mục số B32: Power relay voltage: rec V3
  • Mục số B42: Power relay voltage: rec V4
  • Mục số B52: Power relay voltage: rec V5



Bước 4: Kiểm tra xem mã lỗi có đặt lại được không

  • Xóa mã lỗi
  • On chìa
  • Kiểm tra nếu mã lỗi thì được đặt

Mã Lỗi: C1530, C1531, C1532, C1533, C1534, C1535 hay C1536 có xuất hiện hay không ?

Thay thế ECU Trợ Lực lái Điện, sau đó đi đến bước 5

Không

Lỗi chập chờn sửa chữa hoàn thành



Bước 5: Kiểm tra xem mã lỗi có xuất hiện lại hay không?

  • Xóa mã lỗi
  • On chìa
  • Kiểm tra nếu mã lỗi xuất hiện lại

Mã Lỗi: C1530, C1531, C1532, C1533, C1534, C1535 hay C1536 có xuất hiện lại hay không ?

Thay thế trục trụ lái, sau đó đi đến bước 6

Không

Lỗi chập chờn



Bước 6: Kiểm tra xem mã lỗi có xuất hiện lại hay không?

  • Xóa mã lỗi
  • On chìa
  • Kiểm tra nếu mã lỗi xuất hiện lại hay không ?

Mã Lỗi: C1530, C1531, C1532, C1533, C1534, C1535 hay C1536 có xuất hiện lại hay không ?

Quay Lại Bước 1

Không

Chẩn Đoán hoàn thành
