Cẩm Nang Sửa Chữa Mã Lỗi C1564: Vehicle Speed Data Invalid



CẨM NANG SỬA CHỮA MÃ LỖI C1564: VEHICLE SPEED DATA INVALID



cam-nang-sua-chua-ma-loi-c1564-obd-viet-nam



Thông tin xe: Mitsubishi Truck Outlander Sport AWD (4B12) 2018 L4-2.4L

C1564: Vehicle Speed Data Invalid/Dữ liệu tốc độ xe không phù hợp.

Cùng OBD Việt Nam tìm hiểu về mã lỗi C1564 nhé.



THÔNG TIN CHUNG

Mô tả mã lỗi

Nếu bộ xử lý nhận được tín hiệu tốc độ xe bất thường từ mô-đun điều khiển động cơ (ECM), nó sẽ xác định rằng hệ thống tính toán tốc độ xe bị lỗi.

Cẩm nang sửa chữa mã lỗi là chủ đề tổng hợp các quy trình xử lý mã lỗi trên các dòng xe được OBD Việt Nam tổng hợp và biên soạn dựa trên các tài liệu sửa chữa chuyên hãng và kinh nghiệm thực tế chi tiết theo từng bước, xem thêm:

Cẩm nang sửa chữa mã lỗi trên các dòng xe



Nguyên nhân hư hỏng

  • Sự cố đường dây mạng CAN
  • Sự cố nguồn điện của hộp điều khiển hệ thống trợ lực lái
  • Sự cố của hộp điều khiển động cơ.



Triệu chứng

  • Sáng đèn cảnh báo trợ lực lái trên taplo, và đặt mã lỗi C1564 để giới hạn hỗ trợ hoạt động.

Trên các dòng xe hiện đại ngày nay các hệ thống điện được trang bị rất nhiều để đáp ứng nhu cầu của người sử dụng, vì vậy việc sửa chữa và bảo dưỡng các hệ thống trên xe ngày càng phức tạp. Việc có cho mình bộ phần mềm để tra cứu sơ đồ mạch điện và hướng dẫn sửa chữa là vô cùng cần thiết.



Phần mềm tra cứu sơ đồ mạch điện, hướng dẫn sửa chữa trên nhiều dòng xe

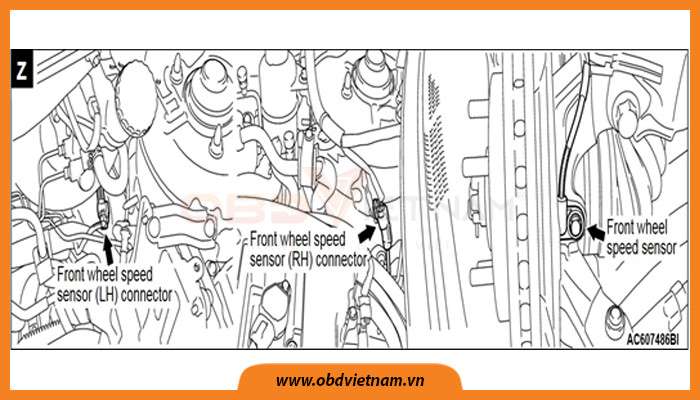

Vị trí



cam-nang-sua-chua-ma-loi-c1564-obd-viet-nam1

Hình 1: Vị trí

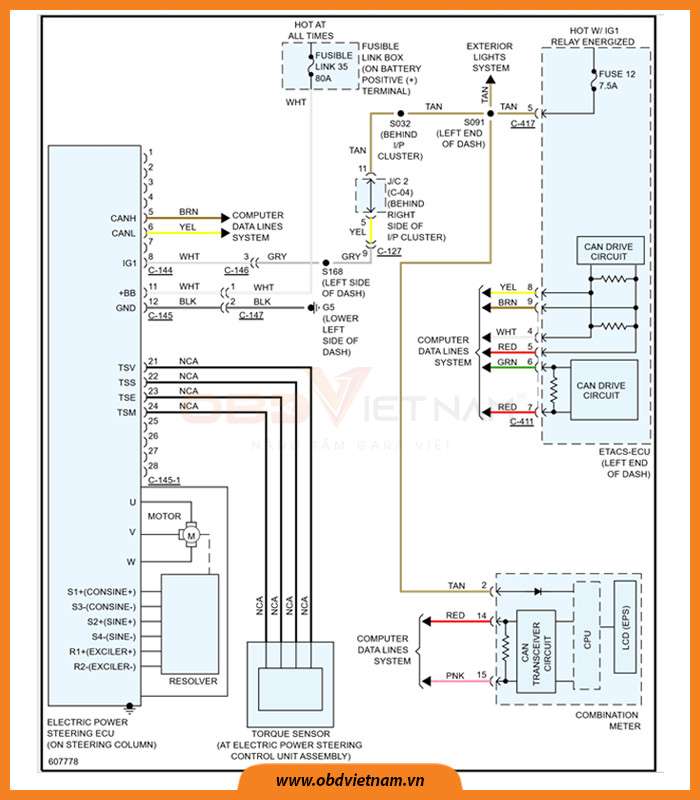

Sơ đồ mạch điện



cam-nang-sua-chua-ma-loi-c1564-obd-viet-nam3

Hình 2: Sơ đồ mạch điện



QUY TRÌNH XỬ LÝ MÃ LỖI C1564: VEHICLE SPEED DATA INVALID

Bước 1: Kiểm tra đường truyển mạng CAN bằng máy chẩn đoán

  • Dùng máy chẩn đoán để kiểm tra đường truyền mạng CAN
  • Kết quả kiểm tra có bình thường không?

Đi đến bước 3

Không

Sửa chữa đường truyền mạng CAN (tham khảo nhóm 54C – bảng chẩn đoán mạng CAN). Sau khi hoàn thành, đi đến bước 2.



Bước 2: Kiểm tra lại mã lỗi chẩn đoán sau khi cài đặt lại đường truyền mạng CAN

  • Xóa mã lỗi
  • OFF chìa rồi ON lại
  • Kiểm tra mã lỗi chẩn đoán có xuất hiện lại không
  • Mã lỗi chẩn đoán C1564 được đặt không?

Đi đến bước 3

Không

Quá trình chẩn đoán đã hoàn tất



Bước 3: Dùng máy chẩn đoán để xem thông số dữ liệu

  • Kiểm tra dữ liệu dịch vụ theo mục số 08: Vehicle speed
  • Kết quả kiểm tra có bình thường không?

Đi đến bước 5

Không

Thực hiện xử lý mã lỗi cho ECM (thao khảo nhóm 13A xử lý sự cố - động cơ 2.0L hoặc nhóm 13C xử lý sự cố - động cơ 2.4L)

Sau đó đến bước 4.



Bước 4: Kiểm tra các mã lỗi chẩn đoán xem có được đặt lại hay không

  • Xóa mã lỗi
  • OFF chìa rồi ON lại
  • Kiểm tra mã lỗi chẩn đoán có xuất hiện lại hay không
  • Mã lỗi chẩn đoán C1564 có xuất hiện lại không?

Thay thế hộp điều khiển hệ thống trợ lực lái.

Sau đó đến bước 5

Không

Sự cố chập chờn (tham khảo nhóm 00 – làm thế nào để khắc phục sự cố chập chờn).



Bước 5: Kiểm tra các mã lỗi chẩn đoán xem có được đặt lại hay không?

  • Xóa mã lỗi
  • OFF chìa rồi ON lại
  • Kiểm tra mã lỗi chẩn đoán có xuất hiện lại không
  • Mã lỗi chẩn đoán C1564 có xuất hiện lại hay không?

Quay trở lại bước 1

Không

Quá trình chẩn đoán đã hoàn tất



Bước 6: Kiểm tra sau sửa chữa

  • Sau khi sửa chữa, cần phải xác minh rằng lỗi đã được sửa chữa
  • Kết nối máy chẩn đoán và chọn chế độ “phân tích DTC”
  • Dùng máy chẩn đoán, xóa mã lỗi chẩn đoán
  • Vận hành xe trong điều kiện cho phép DTC trong thông tin chung
  • Có bất cứ mã lỗi chẩn đoán hiện tại nào không?

Đến bước khắc phục sự cố hiện tại

Không

Hệ thống đang thực hiện các đặc điểm kỹ thuật tại thời điểm này.
