Cẩm Nang Sửa Chữa Mã Lỗi C2687 (02): Fuel Heater Relay Control Circuit (Short To Ground)/ Lỗi Mạch Điều Khiển Rờ Le Sưởi Nhiên Liệu Ngắt Mạch Đến Mass

CẨM NANG SỬA CHỮA MÃ LỖI C2687 (02): FUEL HEATER RELAY CONTROL CIRCUIT (SHORT TO GROUND)/ LỖI MẠCH ĐIỀU KHIỂN RỜ LE SƯỞI NHIÊN LIỆU NGẮT MẠCH ĐẾN MASS

cam-nang-sua-chua-ma-loi-c2687-obd-viet-nam

Thông tin xe: 2011 Chevrolet Captiva 2.0l

C2687 (02): Fuel Heater Relay Control Circuit (short to Ground)/ Lỗi mạch điều khiển rờ le sưởi nhiên liệu ngắt mạch đến mass.

Cùng OBD Việt Nam tìm hiểu thêm về mã lỗi C2687 nhé.

THÔNG TIN CHUNG

Mô tả mã lỗi

ECM điều khiển điện áp cung cấp điện áp đến rờ le sưởi nhiên liệu bằng cách cấp mass để sưởi nhiên liệu với một chân ở trạng thái rắn gọi là chân điều khiển. Khi ECM khiển ON rờ le sấy nhiên liệu, điện áp của mạch điều khiển phải xuống thấp gần với 0 vôn> Khi ECM điều khiển OFF rờ le sấy nhiên liệu, điện áp của mạch điều khiển phải cao gần bằng điện áp ắc qui. Nếu ECM phát hiện điều kiện của mạch không đúng một mã lỗi sẽ được cài đặt

cam-nang-sua-chua-ma-loi-c2687-obd-viet-nam1

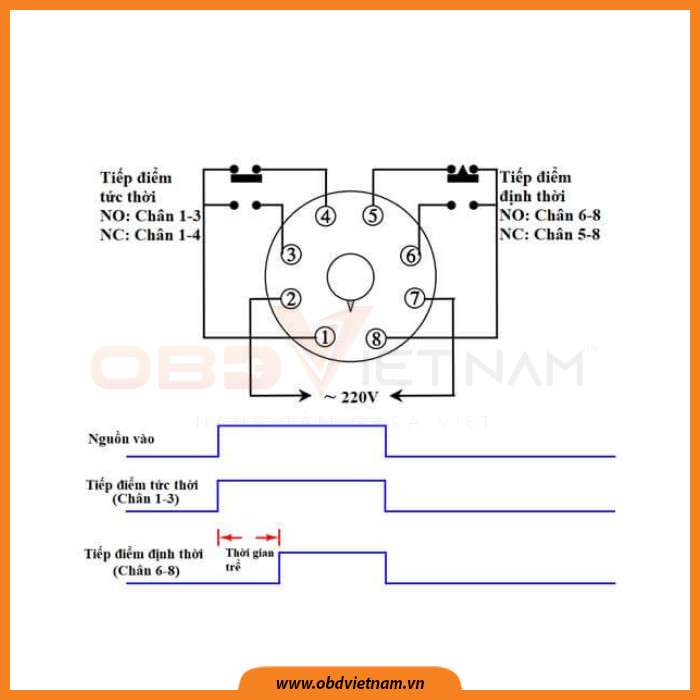

Hình 1: Sơ đồ mạch điện

Cẩm nang sửa chữa mã lỗi là chủ đề tổng hợp các quy trình xử lý mã lỗi trên các dòng xe được OBD Việt Nam tổng hợp và biên soạn dựa trên các tài liệu sửa chữa chuyên hãng và kinh nghiệm thực tế chi tiết theo từng bước, xem thêm:

Cẩm nang sửa chữa mã lỗi trên các dòng xe

Nguyên nhân hư hỏng

Lỗi rờ le sấy nhiên liệu
Bối dây rơ le sấy nhiên liệu hở mạch hoặc ngắt mạch
Lỗi mạch rờ le sấy nhiên liệu kết nối kém
Lỗi ECM

Triệu chứng

Động cơ khó khởi động
Đèn check động cơ sáng

Trên các dòng xe hiện đại ngày nay các hệ thống điện được trang bị rất nhiều để đáp ứng nhu cầu của người sử dụng, vì vậy việc sửa chữa và bảo dưỡng các hệ thống trên xe ngày càng phức tạp. Việc có cho mình bộ phần mềm để tra cứu sơ đồ mạch điện và hướng dẫn sửa chữa là vô cùng cần thiết.

Phần mềm tra cứu sơ đồ mạch điện, hướng dẫn sửa chữa trên nhiều dòng xe

QUY TRÌNH XỬ LÝ MÃ LỖI C2687 (02): FUEL HEATER RELAY CONTROL CIRCUIT (SHORT TO GROUND)/ LỖI MẠCH ĐIỀU KHIỂN RỜ LE SƯỞI NHIÊN LIỆU NGẮT MẠCH ĐẾN MASS

Dưới đây là quy trình xử lý mã lỗi C2687 (02), mời Anh/Em cùng theo dõi.

Bước 1: Kiểm tra hệ thống chẩn đoán

Không	Đi đến bước kiểm tra lại hệ thống chẩn đoán OBD2
Có	Đi đến bước 2

Bước 2: Kích hoạt kiểm tra sự hoạt động của rờ le bằng máy chẩn đoán

OFF chìa
Ngắt kết nối bối dây giắc kết nối từ PTC Heater
ON chìa động cơ OFF
Đo điện áp giữa mạch nguồn cấp của PTC heater với đèn kiểm tra đến mass
Kích hoạt rờ le PTC heater ON và OFF bằng máy chẩn đoán
Đèn kiểm tra có ON và OFF với yêu cầu không?

Có	Đi đến bước 3
Không	Đi đến bước 4

Bước 3: Kiểm tra sự hoạt động của mã lỗi

Quan sát dữ liệu đóng băng của mã lỗi này
OFF chìa khoảng 30 giây
Hoạt động xe trong điều kiện để chạy mã lỗi, cũng có thể vận hành xe trong các điều kiện quan sát được khi xem dữ liệu đóng băng được ghi lại
Mã lỗi được ghi lại không?

Có	Đi đến bước số 4
Không	Đi đến quy trình chẩn đoán

Bước 4: Kích hoạt kiểm tra sự hoạt động của cờ lê bằng máy chẩn đoán

OFF chìa
Ngắt kết nối rờ le PTC Heater
ON chìa động cơ OFF
Kiểm tra mạch rờ le PTC heater với đèn kiểm tra kết nối đến chân + bình ắc qui
Kích hoạt PTC heater ON OFF bằng máy chẩn đoán
Đèn kiểm tra có ON OFF khi kích hoạt không?

Có	Đi đến bước 5
Không	Đi đến bước 6

Bước 5: Kích hoạt kiểm tra sự hoạt động của rờ le bằng máy chẩn đoán

Kết nối đèn kiểm tra giữa mạch điểu khiển và mạch cấp nguồn của rờ le PTC heater Kích hoạt PTC heater ON OFF bằng máy chẩn đoán
Đèn kiểm tra ON OFF khi kích hoạt không?

Có	Đi đến bước số 7
Không	Đi đến bước 9

Bước 6: Kiểm tra mạch điều khiển rờ le PTC heater

Hở mạch hoặc điện trở cao
Ngắt mạch đến nguồn
Ngắt mạch đến mass
Đã tìm ra và đúng điều kiện hay không?

Có	Đi đến bước số 12
Không	Đi đến bước 8

Bước 7: Kiểm tra chập chờn và kết nối kém của rờ lê PTC Heater

Có	Đi đến bước 12
Không	Đi đến bước 11

Bước 8: Kiểm tra chập chờn và kết nối kém trong ECM

Bạn đã tìm thấy và đúng điều kiện không?

Có	Đi đến bước 12
Không	Đi đến bước 11

Bước 9: Sửa chữa hở mạch, điện trở cao, hoặc ngắt mạch đến mass trong mạch cấp nguồn của rờ le PT heater

Sửa chữa thì hoàn thành không?

Có	Đi đến bước 12

Bước 10: Thay thế rờ le PTC heater

Thay thế hoàn thành không?

Có	Đi đến bước 12

Bước 11: Thay thế ECM

Thay thế hoàn thành không?

Có	Đi đến bước 12

Bước 12: Xóa lỗi bằng máy chẩn đoán

OFF chìa 30 giây
Khởi động động cơ
Vận hành xe trong điều kiện chạy mã lỗi, cũng có thể vận hành xe với điều kiện quan sát được trên dữ liệu đóng băng được ghi lại
Mã lỗi được phát hiện lại hay không?
