Cẩm Nang Sửa Chữa Mã Lỗi C0110: Pump Motor



CẨM NANG SỬA CHỮA MÃ LỖI C0110: PUMP MOTOR



cẩm-nang-sửa-chữa-mã-lỗi-c0110-pump-motor-obd-viet-nam



Thông tin xe: Daewoo Matiz 2009

C0110: Pump Motor/Lỗi mô-tơ bơm ABS.

Cùng OBD Việt Nam tìm hiểu về mã lỗi C0110 nhé.



THÔNG TIN CHUNG

Mô tả mã lỗi

Khi mô-đun điều khiển hệ thống ABS (EBCM) cấp mass cho rơ-le mô-tơ bơm ABS, nó sẽ đóng và cấp điện áp ắc quy tới mô-tơ bơm ABS. Mô-đun điều khiển hệ thống ABS (EBCM) giám sát điện áp cấp cho mô-tơ bơm ABS để xác nhận nó hoạt động.

Cẩm nang sửa chữa mã lỗi là chủ đề tổng hợp các quy trình xử lý mã lỗi trên các dòng xe được OBD Việt Nam tổng hợp và biên soạn dựa trên các tài liệu sửa chữa chuyên hãng và kinh nghiệm thực tế chi tiết theo từng bước, xem thêm:



Cẩm nang sửa chữa mã lỗi trên các dòng xe

Nguyên nhân hư hỏng

  • Lỗi các chân trong giắc kết nối mô-tơ bơm.
  • Lỗi các chân trong giắc kết nối EBCM
  • Đường dây hệ thống ABS có vấn đề
  • Đường dây mô-tơ bơm ABS bị chạm mass
  • EBCM bị lỗi.
  • Báo đèn Check

Triệu chứng

  • Báo đèn ABS
  • Hệ thống ABS không hoạt động được.



Trên các dòng xe hiện đại ngày nay các hệ thống điện được trang bị rất nhiều để đáp ứng nhu cầu của người sử dụng, vì vậy việc sửa chữa và bảo dưỡng các hệ thống trên xe ngày càng phức tạp. Việc có cho mình bộ phần mềm để tra cứu sơ đồ mạch điện và hướng dẫn sửa chữa là vô cùng cần thiết.



Phần mềm tra cứu sơ đồ mạch điện, hướng dẫn sửa chữa trên nhiều dòng xe

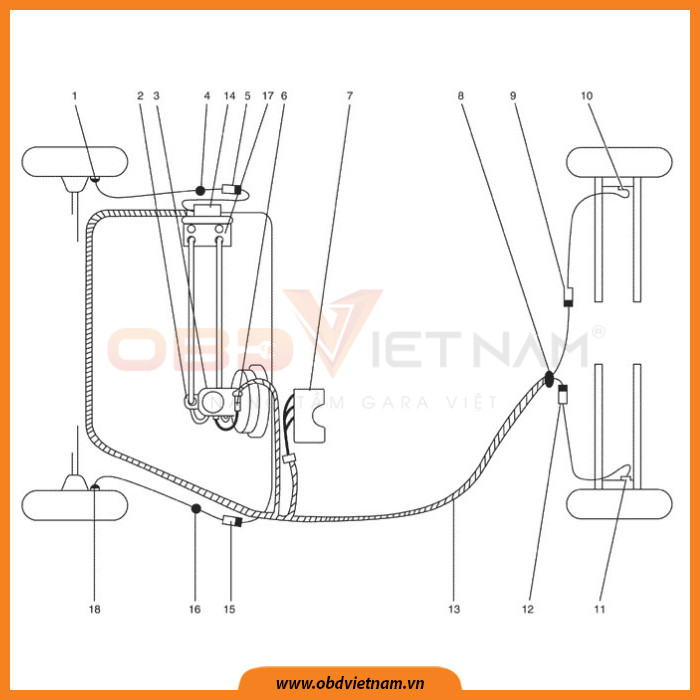

Vị trí



cẩm-nang-sửa-chữa-mã-lỗi-c0110-pump-motor-obd-viet-nam1

Hình 1: Vị trí

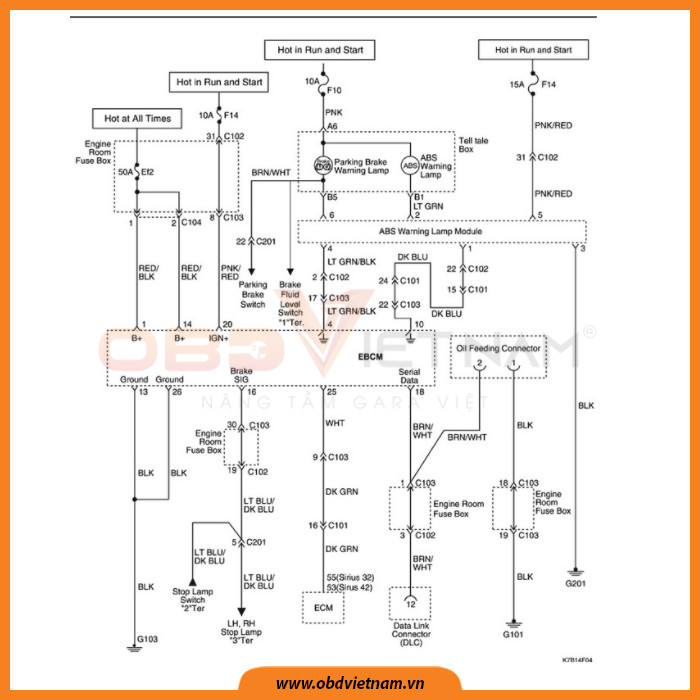

Sơ đồ mạch điện



cẩm-nang-sửa-chữa-mã-lỗi-c0110-pump-motor-obd-viet-nam2

Hình 2: Sơ đồ mạch điện



QUY TRÌNH XỬ LÝ MÃ LỖI C0110: PUMP MOTOR

Bước 1: Kiểm tra tình trạng các chân và giắc kết nối bằng mắt thường

  • Tháo giắc kết nối EBCM
  • Xem chân số 13 của giắc kết nối EBCM bị có ăn mòn, biến dạng,...
  • Chân kết nối có vấn đề không?

Sửa chữa hoặc thay thế chân và giắc kết nối EBCM nếu cần thiết và đến bước 4

Không

Tới bước tiếp theo



Bước 2: Kiểm tra hở mạch giữa chân 13 của giắc kết nối EBCM

  • OFF chìa
  • Tháo giắc kết nối EBCM
  • Đo điện trở chân số 13 của giắc kết nối EBCM với mass sườn

Thông số kỹ thuật: xấp xỉ 0 Ohm



cẩm-nang-sửa-chữa-mã-lỗi-c0110-pump-motor-obd-viet-nam3

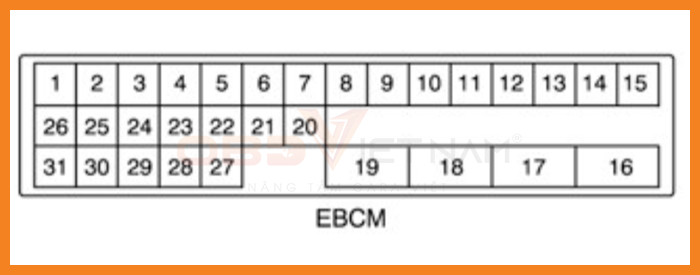

Hình 3: Giắc hộp



  • Điện trở đo được có giống với thông số kỹ thuật?

Tới bước tiếp theo

Không

Sửa chữa điểm bắt mass, sửa chữa hở mạch giữa giắc kết nối chân số 13 của giắc kết nối EBCM với mass sườn hoặc thay thế đường dây kết nối ABS nếu cần và đến bước 4.

Bước 3: Kiểm tra tình trạng các chân kết nối của EBCM

  • OFF chìa
  • Tháo cụm EBCM ra khỏi xe
  • Tháo giắc kết nối và kiểm tra các chân kết nối
  • Chân số 13 có dấu hiệu bị hư hỏng hoặc ăn mòn không?

Sửa chữa hoặc thay thế chân kết nối bị hư, giắc kết nối hoặc EBCM nếu cần thiết và đến bước 4

Không

Thay thế EBCM và đến bước 4



Bước 4: Kiểm tra sau sửa chữa

  • Sau khi sửa chữa, điều cần thiết là phải xác minh rằng lỗi đã được sửa
  • Kết nối thiết bị chẩn đoán chọn chế độ “Chẩn đoán mã lỗi (DTCs)”  để kiểm tra lỗi
  • Xóa lỗi lịch sử lưu trong bộ nhớ
  • Lái xe dưới điều kiện xảy ra mã lỗi
  • Kiểm tra lại mã lỗi có xuất hiện lại
  • Mã lỗi có xuất hiện không?

Thực hiện lại quy trình

Không

Đã khắc phục xong sự cố.
