P0011: Over-advanced/Lỗi biến thiên cam nạp quá sớm

Cùng OBD Việt Nam tìm hiểu thêm về mã lỗi P0011 nhé.

THÔNG TIN CHUNG

Mô tả mã lỗi

Mô-đun điều khiển động cơ (ECM) điều khiển cơ cấu biến thiên thông minh để điều chỉnh góc trục cam nạp. Sẽ giúp động cơ cải thiện mô-men xoắn và tiết kiệm nhiên liệu, đồng thời lượng khí thải giảm xuống trong các điều kiện lái xe tổng thể. ECM xác định thời điểm đóng/mở van nạp thực tế bằng cách sử dụng các tín hiệu từ cảm biến vị trí trục cam và trục khuỷu, đồng thời thực hiện điều khiển phản hồi.

Cẩm nang sửa chữa mã lỗi là chủ đề tổng hợp các quy trình xử lý mã lỗi trên các dòng xe được OBD Việt Nam tổng hợp và biên soạn dựa trên các tài liệu sửa chữa chuyên hãng và kinh nghiệm thực tế chi tiết theo từng bước, xem thêm:

Cẩm nang sửa chữa mã lỗi trên các dòng xe

Nguyên nhân hư hỏng

Các chân hoặc giắc kết nối mô-tơ điều khiển biến thiên thông minh có vấn đề.
Chạm mass hoặc hở mạch nguồn cấp của rơ-le hệ thống biến thiên thông minh.
Chạm mass đường dây giữa rơ-le và mô-tơ điều khiển biến thiên thông minh.
Hở mạch đường dây giữa rơ-le và mô-tơ điều khiển biến thiên thông minh.
Giắc kết nối hoặc các chân PCM có vấn đề.
Rơ-le hệ thống biến thiên thông minh có vấn đề.
Mô-tơ điều khiển biến thiên thông minh có vấn đề.
Các cơ cấu chấp hành của hệ thống biến thiên thông minh có vấn đề.
Sên cam có vấn đề.
Mất tín hiệu cảm biến cam nạp hoặc cảm biến trục cơ.
PCM có vấn đề.

Triệu chứng

Báo đèn Check.
Xe chạy không đạt hiệu suất tốt nhất.

Trên các dòng xe hiện đại ngày nay các hệ thống điện được trang bị rất nhiều để đáp ứng nhu cầu của người sử dụng, vì vậy việc sửa chữa và bảo dưỡng các hệ thống trên xe ngày càng phức tạp. Việc có cho mình bộ phần mềm để tra cứu sơ đồ mạch điện và hướng dẫn sửa chữa là vô cùng cần thiết.

Phần mềm tra cứu sơ đồ mạch điện, hướng dẫn sửa chữa trên nhiều dòng xe

Vị trí

cam-nang-sua-chua-ma-loi-o-to-p0011-obd-viet-nam1

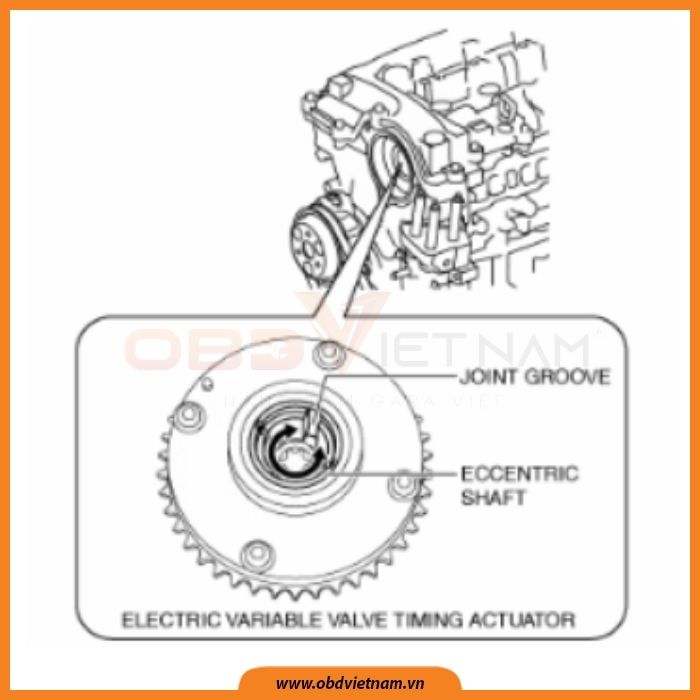

Hình 1: Vị trí

Sơ đồ mạch điện

cam-nang-sua-chua-ma-loi-o-to-p0011-obd-viet-nam2

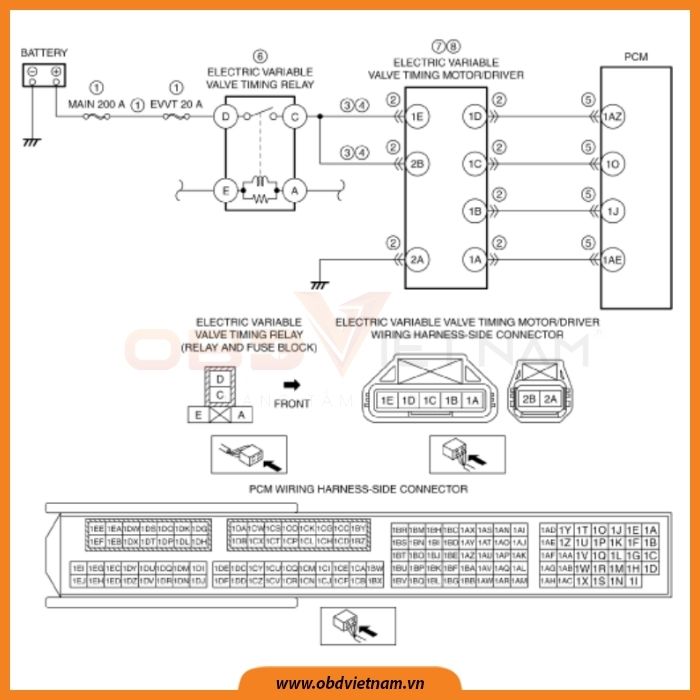

Hình 2: Sơ đồ mạch điện

QUY TRÌNH XỬ LÝ MÃ LỖI P0011: OVER - ADVANCED

Dưới đây là quy trình xử lý mã lỗi P0011, mời Anh/Em cùng theo dõi.

Bước 1: Kiểm tra chạm mass hoặc hở mạch nguồn cấp từ rơ-le nguồn hệ thống biến thiên thông minh

OFF chìa.
Tháo rơ-le nguồn hệ thống biến thiên thông minh.
Đo điện áp tại chân D của rơ-le.

cam-nang-sua-chua-ma-loi-o-to-p0011-obd-viet-nam3

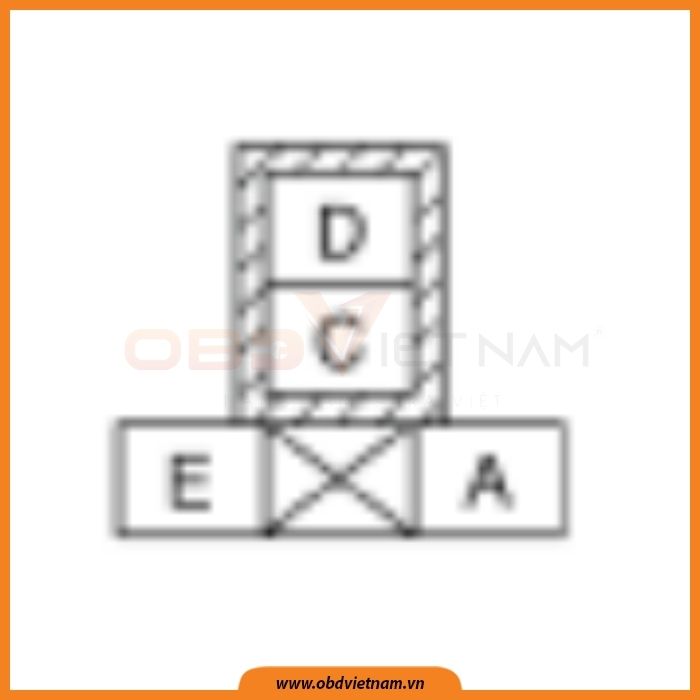

Hình 3: Kiểm tra chạm mass hoặc hở mạch nguồn cấp từ rơ-le nguồn hệ thống biến thiên thông minh

Thông số kỹ thuật: 12V
Điện áp đo được có giống với thông số kỹ thuật?

Có	Tới bước tiếp theo.
Không	Kiểm tra cầu chì MAIN 200A và cầu chì EVVT 20A, sửa chữa hoặc thay thế nếu cần thiết và đến bước 12.

Bước 2: Kiểm tra tình trạng giắc kết nối mô-tơ điều khiển biến thiên thông minh

Tháo giắc kết nối.
Kiểm tra xem giắc kết nối còn tốt không? (có bị ăn mòn, biến dạng,…)
Có phát hiện được vấn đề?

Có	Sửa chữa hoặc thay thế nếu cần thiết và đến bước 12.
Không	Tới bước tiếp theo.

Bước 3: Kiểm tra chạm mass mạch rơ-le nguồn hệ thống biến thiên thông minh

Tháo rơ-le.
Tháo giắc kết nối mô-tơ điều khiển biến thiên thông minh.
Đo thông mạch giữa chân số C của rơ-le nguồn hệ thống biến thiên thông minh với mass sườn.

cam-nang-sua-chua-ma-loi-o-to-p0011-obd-viet-nam4

Hình 4: Kiểm tra chạm mass mạch rơ-le nguồn hệ thống biến thiên thông minh

Thông số kỹ thuật: Thông mạch
Giá trị đo được có giống với thông số kỹ thuật?

Có	Sửa chữa hoặc thay thế đường dây chạm mass và đến bước 12.
Không	Tới bước tiếp theo.

Bước 4: Kiểm tra hở mạch rơ-le nguồn hệ thống biến thiên thông minh

Tháo rơ-le.
Tháo giắc kết nối mô-tơ điều khiển biến thiên thông minh.
Đo thông mạch chân C của rơ-le và chân 1E của giắc kết nối mô-tơ điều khiển biến thiên thông minh.
Đo thông mạch chân C của rơ-le và chân 2B của giắc kết nối mô-tơ điều khiển biến thiên thông minh.
Thông số kỹ thuật: Thông mạch.
Giá trị đo được có giống với thông số kỹ thuật?

Có	Tới bước tiếp theo.
Không	Sửa chữa hoặc thay thế đường dây và đến bước 12

Bước 5: Kiểm tra tình trạng giắc kết nối PCM

Tháo giắc kết nối PCM.
Kiểm tra xem giắc kết nối còn tốt không (bị ăn mòn, biến dạng,…)
Có phát hiện vấn đề?

Có	Sửa chữa hoặc thay thế và đến bước 12
Không	Tới bước tiếp theo

Bước 6: Kiểm tra rơ-le nguồn hệ thống biến thiên thông minh

Tiến hành kiểm tra rơ-le.
Có phát hiện vấn đề?

Có	Thay thế và đến bước 12
Không	Tới bước tiếp theo

Bước 7: Kiểm tra mô-tơ điều khiển biến thiên thông minh

Tiến hành kiểm tra mô-tơ điều khiển biến thiên thông minh.
Có phát hiện vấn đề?

Có	Thay thế và đến bước 12
Không	Tới bước tiếp theo

Bước 8. Kiểm tra các cơ cấu chấp hành hệ thống biến thiên thông minh

Tiến hành kiểm tra các cơ cấu chấp hành hệ thống biến thiên thông minh.
Có phát hiện vấn đề?

Có	Thay thế và đến bước 12.
Không	Tới bước tiếp theo.

Bước 9: Kiểm tra tình trạng của bộ sên cam

Kiểm tra xem bộ sên cam có vấn đề không? (Sên cam lỏng, bị nhảy cam,…)
Có phát hiện vấn đề?

Có	Sửa chữa hoặc thay thế và đến bước 12.
Không	Tới bước tiếp theo.

Bước 10: Kiểm tra cảm biến trục cam nạp

Tiến hành kiểm tra trực quan cảm biến và tình trạng kết nối của cảm biến.
Có phát hiện vấn đề?

Có	Sửa chữa hoặc thay thế và đến bước 12.
Không	Tới bước tiếp theo.

Bước 11: Kiểm tra cảm biến trục cơ

Tiến hành kiểm tra trực quan cảm biến và tình trạng kết nối của cảm biến.
Có phát hiện vấn đề?

Có	Sửa chữa hoặc thay thế và đến bước 12
Không	Tới bước tiếp theo.

Bước 12: Kiểm tra sau sửa chữa

Sau khi sửa chữa, điều cần thiết là phải xác minh rằng lỗi đã được sửa.
Kết nối thiết bị chẩn đoán chọn chế độ “Chẩn đoán mã lỗi (DTCs)” để kiểm tra lỗi.
Xóa lỗi lịch sử lưu trong bộ nhớ.
Lái xe dưới điều kiện xảy ra mã lỗi.
Kiểm tra lại mã lỗi có xuất hiện lại.
Mã lỗi có xuất hiện không?
