CẨM NANG SỬA CHỮA MÃ LỖI B2624: VEHICLES SPEED MALFUNCTION
Thông tin xe: Lexus ES350
B2624: Vehicles Speed Malfunction (Lỗi tín hiệu tốc độ xe)
Cùng OBD Việt Nam tìm hiểu thêm về mã lỗi B2624 nhé.
THÔNG TIN CHUNG
Mô tả mã lỗi
Multiplex tilt and telescopic ECU tạo thành một mạng giao tiếp bởi các ECU của hệ thống khác thông qua mạng giao tiếp CAN. Một số ECU thông báo cho ECU khác rằng nó thì đã kết nối đến mạng lưới bằng cách gửi đi một tín hiệu đặc biệt (tín hiệu có chu kì) trên mạng giao tiếp thường xuyên.
Multiplex tilt and telescopic ECU nhận tín hiệu tốc độ xe từ đồng hồ tablo thông qua mạng giao tiếp CAN Bus để ngăn ngừa các hoạt động sai lệch của các chức năng tự động gửi đi hoặc quay lại trong khi lái xe.
Cẩm nang sửa chữa mã lỗi là chủ đề tổng hợp các quy trình xử lý mã lỗi trên các dòng xe được OBD Việt Nam tổng hợp và biên soạn dựa trên các tài liệu sửa chữa chuyên hãng và kinh nghiệm thực tế chi tiết theo từng bước, xem thêm:
Cẩm nang sửa chữa mã lỗi trên các dòng xe
Nguyên nhân hư hỏng
- Lỗi hệ thống mạng giao tiếp
- Lỗi đồng hồ tablo
- Lỗi hộp Multiplex tilt and telescopic ECU
Triệu chứng
- Đèn check động cơ sáng
- Đèn bảo dưỡng sáng
Trên các dòng xe hiện đại ngày nay các hệ thống điện được trang bị rất nhiều để đáp ứng nhu cầu của người sử dụng, vì vậy việc sửa chữa và bảo dưỡng các hệ thống trên xe ngày càng phức tạp. Việc có cho mình bộ phần mềm để tra cứu sơ đồ mạch điện và hướng dẫn sửa chữa là vô cùng cần thiết. Xem thêm:
Phần mềm tra cứu sơ đồ mạch điện, hướng dẫn sửa chữa trên nhiều dòng xe
Vị trí
Hình 1: Vị trí
Sơ đồ mạch điện

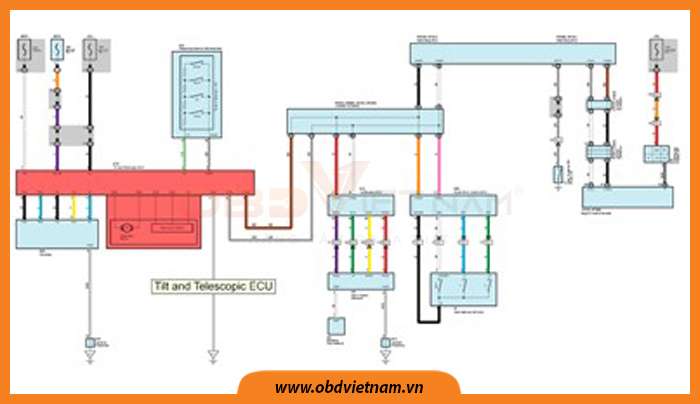

Hình 2: Sơ đồ mạch điện
QUY TRÌNH XỬ LÝ MÃ LỖI B2624: VEHICLES SPEED MALFUNCTION
Dưới đây là quy trình xử lý mã lỗi B2624, mời Anh/Em cùng theo dõi.
Buớc 1: Kiểm tra hệ thống mạng giao tiếp CAN
Mạng giao tiếp có hiển thị trên màn hình máy chẩn đoán không?
Có |
Đi đến quy trình 2 |
Không |
Đi đến quy trình kiểm tra hệ thống mạng giao tiếp can |
Bước 2: Đọc giá trị tốc độ của tín hiệu trên máy chẩn đoán
- Kết nối máy chẩn đoán techstream đến giắc chẩn đoán trên xe
- Mở khóa ON
- Mở phần mềm techstream ON
- Kiểm tra tín hiệu tốc độ xe trên màn hình máy chẩn đoán bằng cách vào menu: Chassis/ Tilt & Telescopic/Data list
- Tilt & Telescopic
Màn hình máy chẩn đoán |
Mục đo lường/Phạm vi |
Điều kiện quan sát |
Tiêu chuẩn |
Thông tin tốc độ đóng băng |
Dữ liệu tốc độ xe Tối thiểu: 0km/h (0mph) Tối đa: 255km/h (158mph) |
Dừng -> chạy -> dừng |
0 km/h (0mph) -à tốc độ tương tự hiện thị trên màn hình ODO à 0km/h (0mph) |
- Lưu ý: Tốc độ xe 3km/h hoặc hơn
- Kết quả
Kết quả |
Quy trình cần đến |
Đúng |
Thay thế hộp Multiplex Tilt and Telescopic ECU |
Không (hiển thị trên máy chẩn đoán thì không bình thường) |
Thay thế hộp Multiplex Tilt and Telescopic ECU |
Không (hiển thị tốc độ trên tablo thì không bình thường) |
Đi đến kiểm tra lại hệ thống màn hình tablo
|
