Cẩm Nang Sửa Chữa Mã Lỗi B2621: Communication Interruption

CẨM NANG SỬA CHỮA MÃ LỖI B2621: COMMUNICATION INTERRUPTION

Thông tin xe: Lexus ES350 (2GR-FE) 2008

B2621: Communication Interruption / Kết nối gián đoạn

Cùng OBD Việt Nam tìm hiểu thêm về mã lỗi B2621 nhé.

THÔNG TIN CHUNG

Mô tả mã lỗi

Hộp điều khiển cột lái liên kết với các hộp điều khiển khác thông qua đường truyền CAN. Các hộp điều khiển kết nối với nhau bằng cách xuất một tín hiệu đầu ra (tín hiệu theo chu kỳ) thông qua đường truyền CAN. Hộp điều khiển cột lái xác định kết nối của từng hộp điều khiển dựa trên tín hiệu này.

Cẩm nang sửa chữa mã lỗi là chủ đề tổng hợp các quy trình xử lý mã lỗi trên các dòng xe được OBD Việt Nam tổng hợp và biên soạn dựa trên các tài liệu sửa chữa chuyên hãng và kinh nghiệm thực tế chi tiết theo từng bước, xem thêm:

Cẩm nang sửa chữa mã lỗi trên các dòng xe

Nguyên nhân hư hỏng

Lỗi đường truyền mạng CAN
Lỗi hộp điều khiển điện thân xe
Lỗi công tắc điều khiển ghế phía trước bên trái (hộp điều khiển ghế)
Lỗi cụm đồng hồ
Lỗi hộp điều khiển cột lái

Triệu chứng

Đèn “Check Engine” sáng lên

Trên các dòng xe hiện đại ngày nay các hệ thống điện được trang bị rất nhiều để đáp ứng nhu cầu của người sử dụng, vì vậy việc sửa chữa và bảo dưỡng các hệ thống trên xe ngày càng phức tạp. Việc có cho mình bộ phần mềm để tra cứu sơ đồ mạch điện và hướng dẫn sửa chữa là vô cùng cần thiết.

Phần mềm tra cứu sơ đồ mạch điện, hướng dẫn sửa chữa trên nhiều dòng xe

Vị trí

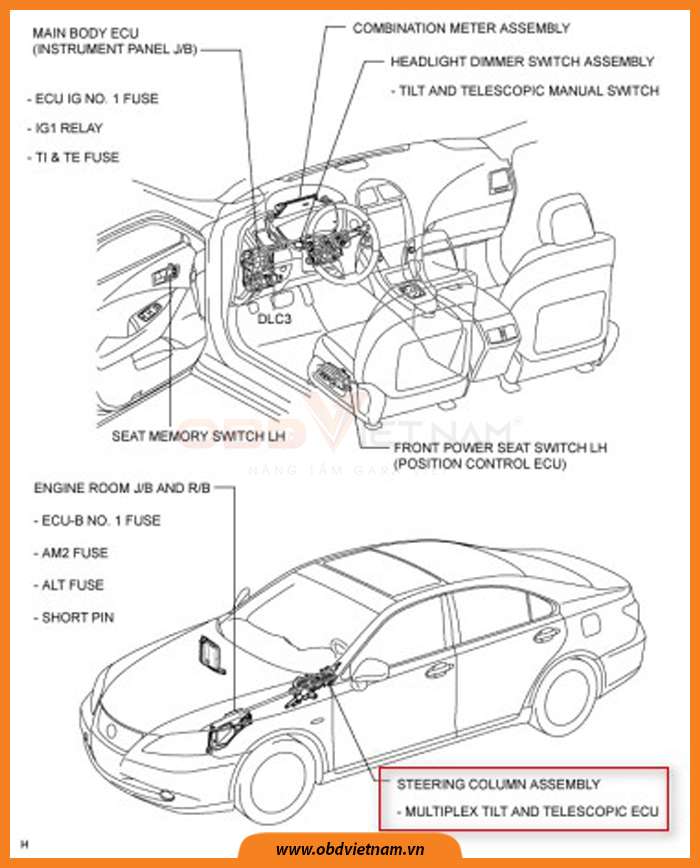

cam-nang-sua-chua-ma-loi-b2621-obd-viet-nam-1

Hình 1: Vị trí

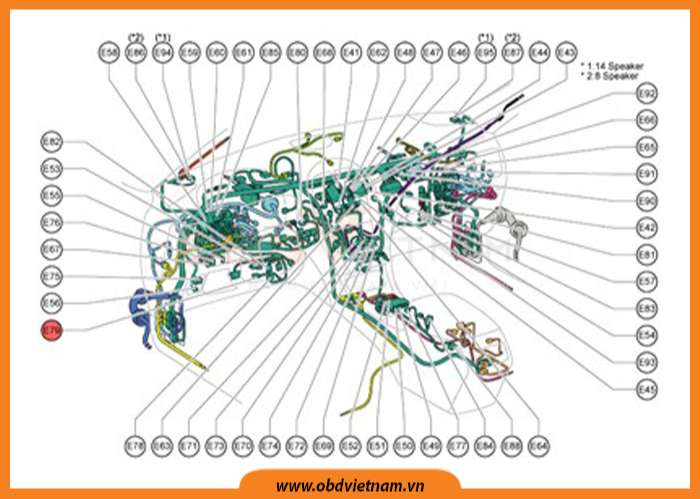

cam-nang-sua-chua-ma-loi-b2621-obd-viet-nam-2

Hình 2: Vị trí

Sơ đồ mạch điện

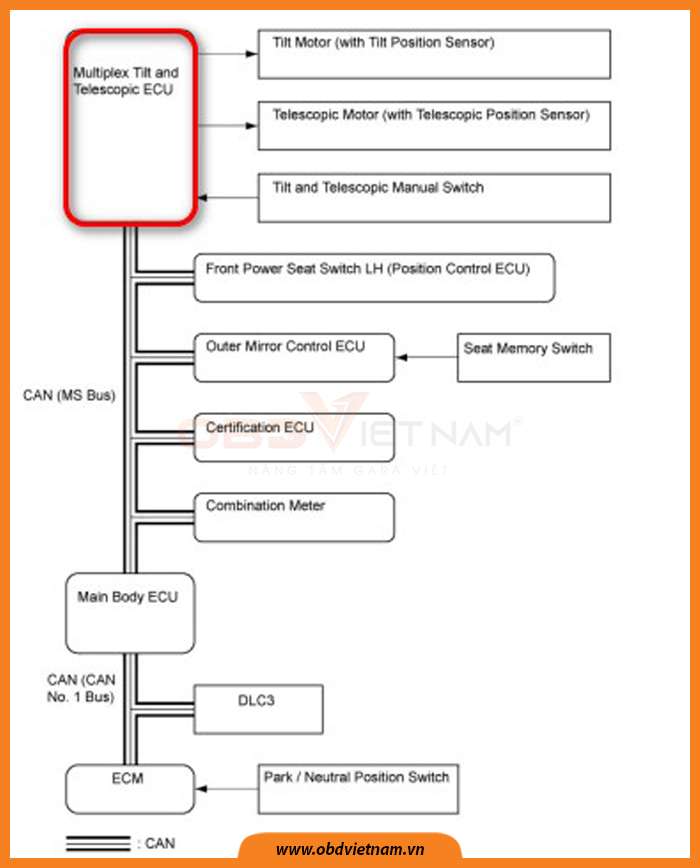

cam-nang-sua-chua-ma-loi-b2621-obd-viet-nam-3

Hình 3: Sơ đồ mạch điện

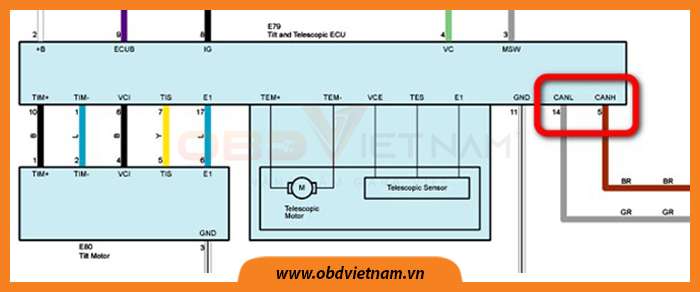

cam-nang-sua-chua-ma-loi-b2621-obd-viet-nam-4

Hình 4: Sơ đồ mạch điện

QUY TRÌNH XỬ LÝ MÃ LỖI B2621: COMMUNICATION INTERRUPTION

Dưới đây là quy trình xử lý mã lỗi B2621, mời Anh/Em cùng theo dõi.

Bước 1: Kiểm tra mã lỗi (Đường truyền CAN)

Kiểm tra mã lỗi của đường truyền CAN
Kết quả kiểm tra

Kết quả kiểm tra	Bước thực hiện
Mã lỗi không xuất ra	A
Mã lỗi xuất ra	B

B	Đi đến hệ thống đường truyền CAN
A	Đi đến bước 2

Bước 2: Thực hiện chẩn đoán (Tín hiệu kết nối của hộp điều khiển điện thân xe)

Kết nối máy chẩn đoán với xe
Bật chìa khóa
Mở phần mềm chẩn đoán
Kiểm tra trạng thái kết nối của hộp điều khiển điện thân xe trên màn hình chẩn đoán. Thực hiện theo các bước sau: Chassis / Tilt & Telescopic / Data List
Kết quả kiểm tra

Màn hình chẩn đoán

Dãy / phạm vi đo lường

Trạng thái

Ghi chú

Hộp cầu chì thông minh (J/B)

Tín hiệu kết nối của hộp điều khiển điện thân xe / OK hoặc gián đoạn

OK: Kết nối bình thườg

Interpt: Kết nối gián đoạn

Có (OK)	Đi đến bước 3
Không (NG)	Thay thế hộp điều khiển điện thân xe

Bước 3: Thực hiện chẩn đoán (Tín hiệu kết nối của hộp điều khiển ghế tài)

Kiểm tra trạng thái kết nối của công tắc ghế điện phía trước bên trái (hộp điều khiển ghế) trên màn hình chẩn đoán
Kết quả kiểm tra

Màn hình chẩn đoán

Dãy / phạm vi đo lường

Trạng thái

Ghi chú

Hộp điều khiển ghế

Trạng thái kết nối của hộp điều khiển ghế / OK hoặc gián đoạn

OK: Kết nối bình thườg

Interpt: Kết nối gián đoạn

Có (OK)	Đi đến bước 4
Không (NG)	Thay công tắc ghế điện phía trước (hộp điều khiển ghế tài)

Bước 4:Thực hiện chẩn đoán (Tín hiệu kết nối của hộp điều khiển đồng hồ)

Kiểm tra trạng thái kết nối của hộp điều khiển đồng hồ trên màn hình chẩn đoán
Kết quả kiểm tra

Màn hình chẩn đoán

Dãy/phạm vi đo lường

Trạng thái

Ghi chú

Hộp điều khiển đồng hồ

Trạng thái kết nối của hộp điều khiển đồng hồ/OK hoặc gián đoạn

OK: Kết nối bình thườg

Interpt: Kết nối gián đoạn

Có (OK)	Thay thế hộp điều khiển cột lái
Không (NG)	Thay thế cụm đồng hồ (hộp điều khiển đồng hồ)

Bước 5: Kiểm tra xe sau khi sửa chữa

Sau khi sửa chữa, điều cần thiết là phải xác minh rằng lỗi đã được sửa chữa
Kết nối máy chẩn đoán và chọn chế độ “Chẩn đoán mã lỗi DTC” và sau đó xóa mã lỗi
Thực hiện xóa lỗi và chạy xe với đúng điều kiện mã lỗi DTC cho phép trong thông tin chung
Nếu mã lỗi quay lại?

Có	Đi đến áp dụng quy trình xử lý mã lỗi DTC
Không	Hệ thống đang thực hiện đúng theo thông số kỹ thuật ở thời điểm hiện tại
