Cẩm Nang Sửa Chữa Mã Lỗi B2620: ECU Power Source Circuit Malfunction

CẨM NANG SỬA CHỮA MÃ LỖI B2620: ECU POWER SOURCE CIRCUIT MALFUNCTION

cam-nang-sua-chua-ma-loi-b2620-obd-viet-nam



Thông tin xe:  Lexus ES 350 2008 V6 3.5L (2GR-FE)

B2620: ECU Power Source Circuit Malfunction ( Lỗi mạch nguồn hộp ECU)

Cùng OBD Việt Nam tìm hiểu thêm về mã lỗi B2620 nhé.



Thông tin chung

Mô tả mã lỗi

Mạch nguồn ECU cung cấp điện áp dương đến ECU điều khiển đa phương tiện. Điện áp của ắc quy xấp xỉ 8V hoặc ít hơn và tình trạng này tiếp tục trong 10s hoặc nhiều hơn. Lúc này ECU sẽ thiết đặt mã lỗi B2620.



Cẩm nang sửa chữa mã lỗi là chủ đề tổng hợp các quy trình xử lý mã lỗi trên các dòng xe được OBD Việt Nam tổng hợp và biên soạn dựa trên các tài liệu sửa chữa chuyên hãng và kinh nghiệm thực tế chi tiết theo từng bước, xem thêm:

Cẩm nang sửa chữa mã lỗi trên các dòng xe



Nguyên nhân hư hỏng

  • Bình ắc quy
  • Chân giắc và giắc kết nối.
  • Hộp ECU điều khiển giải trí đa phương tiện.

Triệu chứng

Đèn báo lỗi động cơ bật.



Trên các dòng xe hiện đại ngày nay các hệ thống điện được trang bị rất nhiều để đáp ứng nhu cầu của người sử dụng, vì vậy việc sửa chữa và bảo dưỡng các hệ thống trên xe ngày càng phức tạp. Việc có cho mình bộ phần mềm để tra cứu sơ đồ mạch điện và hướng dẫn sửa chữa là vô cùng cần thiết.

Phần mềm tra cứu sơ đồ mạch điện, hướng dẫn sửa chữa trên nhiều dòng xe



Vị trí

 cam-nang-sua-chua-ma-loi-b2620-obd-viet-nam-1

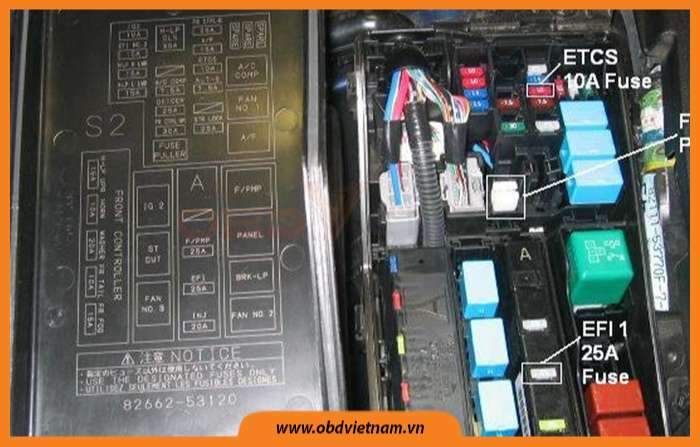

Hình 1: Vị trí



Sơ đồ mạch điện



cam-nang-sua-chua-ma-loi-b2620-obd-viet-nam-2

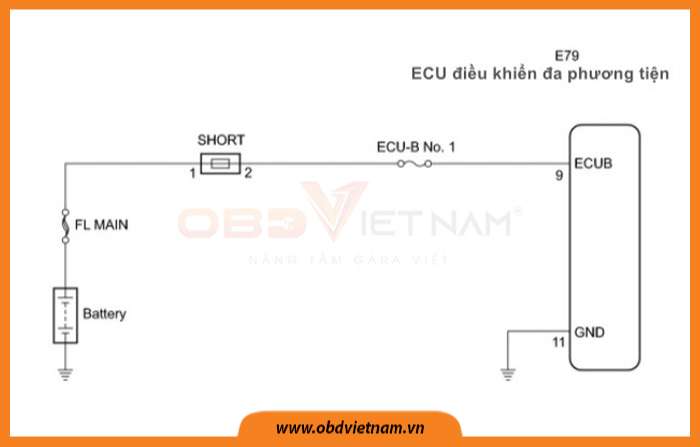

Hình 2: Sơ đồ mạch điện



QUY TRÌNH XỬ LÝ MÃ LỖI B2620: THROTTLE ACTUATOR CONTROL MOTOR CIRCUIT RANGE/PERFORMANCE

Dưới đây là quy trình xử lý mã lỗi B2620, mời Anh/Em cùng theo dõi.

Bước 1: Kiểm tra cầu chì

-         Rút cầu chì ECU-B No. 1 từ hộp cầu chì động cơ.

-         Đo giá trị điện trở cầu chì  ECU-B No. 1

-         Điện trở tiêu chuẩn: Dưới 1 Ω

  • Không đúng: Thay thế cầu chì
  • Đúng: Tiếp tục bước tiếp theo



Bước 2: Kiểm tra chân giắc và  kết nối (Hộp điều khiển giải trí đa phương tiện - Ắc quy)

-         Rút giắc kết nối E79 từ hộp ECU điều khiển giải trí đa phương tiện.

-         Đo điện áp theo các giá trị trong bảng dưới :

Kiểm tra kết nối

Điều kiện

Điều kiện cụ thể

ECUB (E79-9) – Mass Sườn

Thông mạch

10 đến 14 V



-         Không đúng: Thay thế và kiểm tra chân và giắc kết nối.

-         Đúng: Tiếp tục đi đến bước tiếp theo



Bước 3: Kiểm tra chân giắc và kết nối (ECU bộ điều khiển đa phương tiện – Mass sườn)

 cam-nang-sua-chua-ma-loi-b2620-obd-viet-nam-3

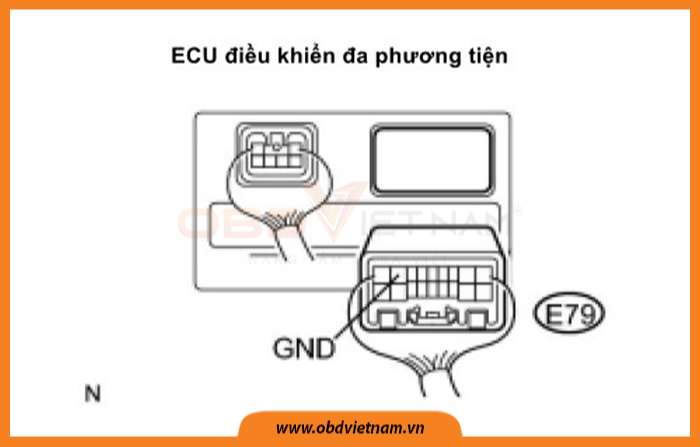

Hình 3: Kiểm tra chân giắc và kết nối



-         Đo điện trở theo các giá trị ở bảng dưới:

-         Điện trở tiêu chuẩn:

Kiểm tra kết nối

Điều kiện

Điều kiện cụ thể

GND (E79-11) – Mass sườn

Thông mạch

Dưới 1 Ω



-         Không đúng : Sửa chữa hoặc thay thế chân giắc hoặc giắc kết nối.

-         Đúng: Thay thế hộp ECU điều khiển đa phương tiện.



Bước 4: Kiểm tra sau sửa chữa

-         Sau khi sửa chữa cần phải xác minh rằng lỗi đã được sửa chữa

-         Kết nối máy chẩn đoán và chọn chế độ “Phân tích DTC”

-         Xóa mã lỗi và kiểm tra xe theo quy trình

-         Mã lỗi tương tự có quay lại không?

Đi đến áp dụng quy trình xử lí lỗi

Không

Hệ thống thực hiện theo đặc điểm kỹ thuật ở thời điểm hiện tại
