Mã Lỗi C0035-06: Left Front Wheel Speed Sensor Electrical Failure

CẨM NANG SỬA CHỮA MÃ LỖI C0035-06: LEFT FRONT WHEEL SPEED SENSOR ELECTRICAL FAILURE

Thông tin xe: Chevrolet Spark 2011

Mã lỗi C0035-06: Left Front Wheel Speed Sensor Electrical Failure/ Lỗi Mạch Cảm Biến Tốc Độ Xe Bánh Trước Bên Trái

THÔNG TIN CHUNG MÃ LỖI C0035-06: LEFT FRONT WHEEL SPEED SENSOR ELECTRICAL FAILURE

1. Mô tả mã lỗi C0035-06: Left Front Wheel Speed Sensor Electrical Failure

Cảm biến tốc độ bánh xe nhận điện áp cấp nguồn 12 volt từ mô-đun điều khiển phanh điện tử (EBCM) và cung cấp tín hiệu xung vuông DC trở lại EBCM. Khi bánh xe quay, EBCM sử dụng tần số của tín hiệu xung vuông để tính tốc độ bánh xe.

Cẩm nang sửa chữa mã lỗi là chủ đề tổng hợp các quy trình xử lý mã lỗi trên các dòng xe được OBD Việt Nam tổng hợp và biên soạn dựa trên các tài liệu sửa chữa chuyên hãng và kinh nghiệm thực tế chi tiết theo từng bước, xem thêm

Cẩm nang sửa chữa mã lỗi trên các dòng xe

2. Nguyên nhân hư hỏng mã lỗi C0035-06

- Lỗi cảm biến tốc độ xe trước bên trái

- Ngắn mạch hoặc hở mạch cảm biến

- Giắc điện kết nối đến cảm biến tiếp xúc kém

3. Triệu chứng mã lỗi C0035-06

- Đèn ABS bật sáng

4. Vị trí

cam-nang-sua-chua-ma-loi-c0035-06-obdvietnam1

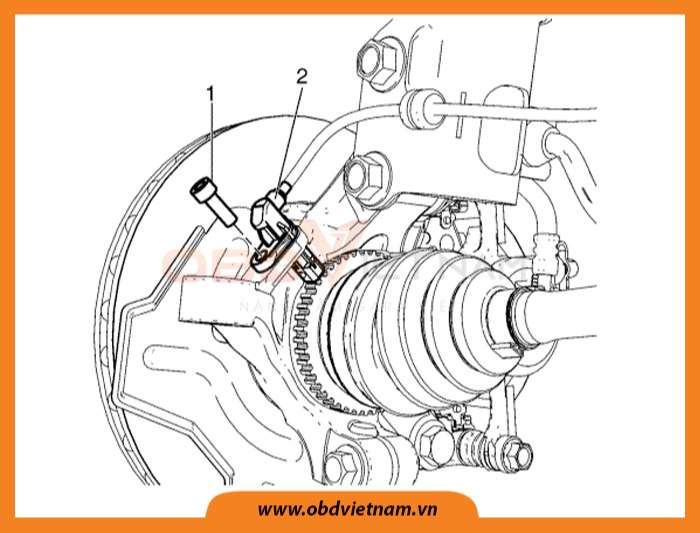

Hình 1: Vị trí mã lỗi

5. Sơ đồ mạch điện

cam-nang-sua-chua-ma-loi-c0035-06-obdvietnam2

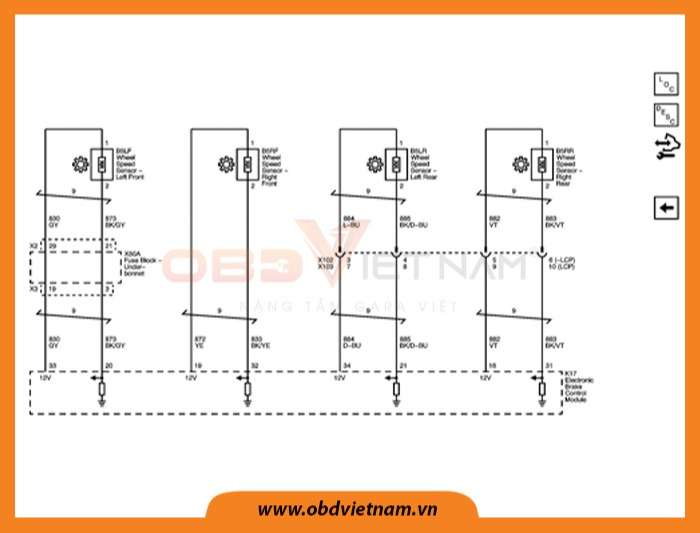

Hình 2: Sơ đồ mạch điện cảm biến tốc độ xe bánh trước bên trái

Trên các dòng xe hiện đại ngày nay các hệ thống điện được trang bị rất nhiều để đáp ứng nhu cầu của người sử dụng, vì vậy việc sửa chữa và bảo dưỡng các hệ thống trên xe ngày càng phức tạp. Việc có cho mình bộ phần mềm để tra cứu sơ đồ mạch điện và hướng dẫn sửa chữa là vô cùng cần thiết.

Phần mềm tra cứu sơ đồ mạch điện, hướng dẫn sửa chữa trên nhiều dòng xe

QUY TRÌNH XỬ LÝ MÃ LỖI C0035-06: LEFT FRONT WHEEL SPEED SENSOR ELECTRICAL FAILURE

1. Kiểm tra mạch hệ thống

- Bước 1: Tắt chìa khóa OFF, ngắt kết nối đến hộp EBCM.

- Bước 2: Bật chìa khóa ON, đặt 1V vào giữa chân 12V của các cảm biến dưới đây và chân mass:

- Chân số 33 mạch cảm biến bánh trước trái

- Chân số 19 mạch cảm biến bánh trước phải

- Chân số 34 mạch cảm biến bánh sau trái

- Chân số 18 mạch cảm biến bánh sau phải

Nếu không đúng giá trị tiêu chuẩn, thì kiểm tra ngắn mạch chân 12V của cảm biến.

- Bước 3: Kiểm tra đặt 1V vào giữa hai chân tín hiệu của các cảm biến dưới đây và chân mass:

- Chân số 20 của mạch cảm biến bánh xe trước trái

- Chân số 32 của mạch cảm biến bánh xe trước phải

- Chân số 21 của mạch cảm biến bánh xe sau trái

- Chân số 31 của mạch cảm biến bánh xe sau phải

Nếu giá trị không đúng tiêu chuẩn thì kiểm tra ngắn mạch chân tín hiệu của cảm biến.

- Bước 4: Tắt chìa khóa OFF, kiểm tra điện trở giữa các chân cực 12V của các cảm biến và chân mass:

- Chân số 33 của mạch cảm biến bánh trước bên trái

- Chân số 19 của mạch cảm biến bánh trước bên phải

- Chân số 34 của mạch cảm biến bánh sau bên trái

- Chân số 18 của mạch cảm biến bánh sau bên phải

Nếu giá trị không đúng tiêu chuẩn cho phép thì kiểm tra ngắn mạch chân 12V của cảm biến.

-Bước 5: Tắt chìa khóa, kiểm tra thông mạch giữa chân tín hiệu của cảm biến và mass:

- Chân số 20 của mạch cảm biến bánh xe trước trái

- Chân số 32 của mạch cảm biến bánh xe trước phải

- Chân số 21 của mạch cảm biến bánh xe sau trái

- Chân số 31 của mạch cảm biến bánh xe sau phải

Nếu giá trị không đúng tiêu chuẩn cho phép thì kiểm tra ngắn mạch chân tín hiệu của cảm biến.

-Bước 6: Tắt chìa khóa OFF, ngắt giắc kết nối ở cảm biến.

-Bước 7: Kiểm tra điện trở dưới 1Ω giữa chân 12V và chân giắc số 1 của cảm biến. Nếu lớn hơn phạm vi quy định, hãy kiểm tra ngắn mạch chân 12V.

-Bước 8: Kiểm tra điện trở dưới 1Ω giữa chân tín hiệu và chân giắc số 2 của cảm biến. Nếu lớn hơn phạm vi quy định, hãy kiểm tra ngắn mạch chân tín hiệu.

-Bước 9: Nếu tất cả mạch đều bình thường, thay thế cảm biến tốc độ xe tương ứng. Nếu mã lỗi DTC khôi phục thì thay thế hộp EBCM.
