Chia Sẻ Đồ Án Ô Tô Khảo Sát Hệ Thống Điện Động Cơ 1NZ-FE Trên Xe Toyota Vios



CHIA SẺ ĐỒ ÁN Ô TÔ KHẢO SÁT HỆ THỐNG ĐIỆN ĐỘNG CƠ 1NZ-FE TRÊN XE TOYOTA VIOS



chia-se-do-an-o-to-khao-sat-he-thong-dien-dong-cơ-1nz-fe-tren-xe-toyota-vios-obdvietnam



Hệ thống điện – điện tử trên ô tô ngày càng được sử dụng nhiều vì những hiệu quả của nó. Không chỉ tiết kiệm nhiên liệu mà còn hạn chế ô nhiễm môi trường, tính tiện nghi, tính an toàn của hệ thống điện – điện tử mang lại. Vì vậy hệ thống điện trong động cơ được các nhà sản xuất đặc biệt chú ý quan tâm vì động cơ được các chuyên gia đầu ngành của ô tô ví như là trái tim của xe ô tô.



 chia-se-do-an-o-to-khao-sat-he-thong-dien-dong-cơ-1nz-fe-tren-xe-toyota-vios-obdvietnam1

Hình 1. Động cơ 1NZ-FE trên xe Toyota VIOS



Hôm nay OBD Việt Nam sẽ chia sẻ đến bạn đọc đồ án “Khảo sát hệ thống điện động cơ 1NZ-FE trên xe Toyota Vios”. Tham khảo đồ án để có thêm các kiến thức và hiểu rõ hơn về các hệ thống này nhé!



NHỮNG NỘI DUNG CHÍNH CỦA ĐỒ ÁN

Đồ án này gồm 6 phần chính với các nội dung gồm:

  • Phần 1. Giới thiệu tổng quan động cơ 1NZ-FE trên xe Toyota Vios
  • Phần 2. Sơ đồ mạch điện tổng thể và chân ECU
  • Phần 3. Khái quát về hệ thống điện điều khiển động cơ
  • Phần 4. Vị trí các bộ phận điều khiển động cơ trên xe
  • Phần 5. Mạch cấp nguồn – Mạch VC – Mạch nối đất
  • Phần 6. Kiểm tra áp suất hệ thống nhiên liệu



MỘT SỐ HÌNH ẢNH ĐỀ TÀI: “KHẢO SÁT HỆ THỐNG ĐIỆN ĐỘNG CƠ 1NZ-FE TRÊN XE TOYOTA VIOS”



chia-se-do-an-o-to-khao-sat-he-thong-dien-dong-cơ-1nz-fe-tren-xe-toyota-vios-obdvietnam2

Hình 2. Mạch nguồn của hệ thống điện



 chia-se-do-an-o-to-khao-sat-he-thong-dien-dong-cơ-1nz-fe-tren-xe-toyota-vios-obdvietnam3

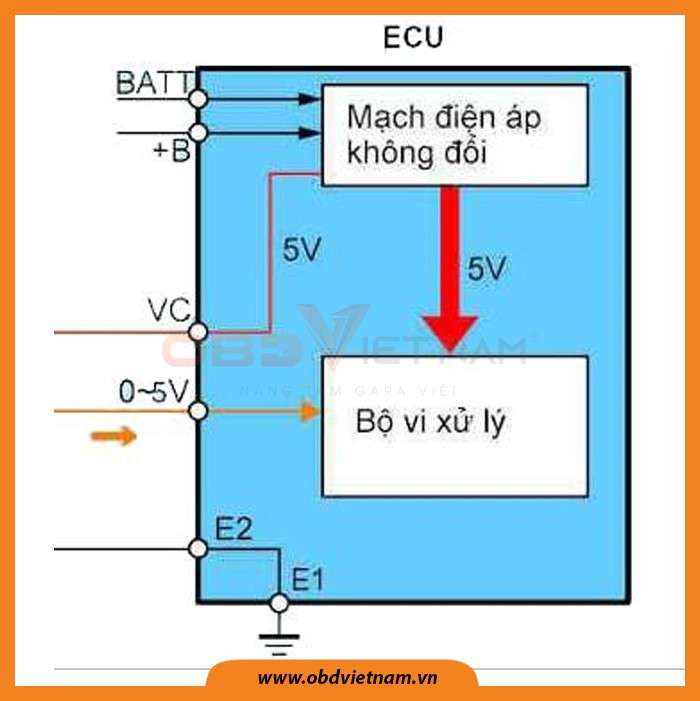

Hình 3. Mạch VC của hệ thống điện



chia-se-do-an-o-to-khao-sat-he-thong-dien-dong-cơ-1nz-fe-tren-xe-toyota-vios-obdvietnam4

Hình 4. Vị trí cảm biến khối lượng khí nạp



chia-se-do-an-o-to-khao-sat-he-thong-dien-dong-cơ-1nz-fe-tren-xe-toyota-vios-obdvietnam5

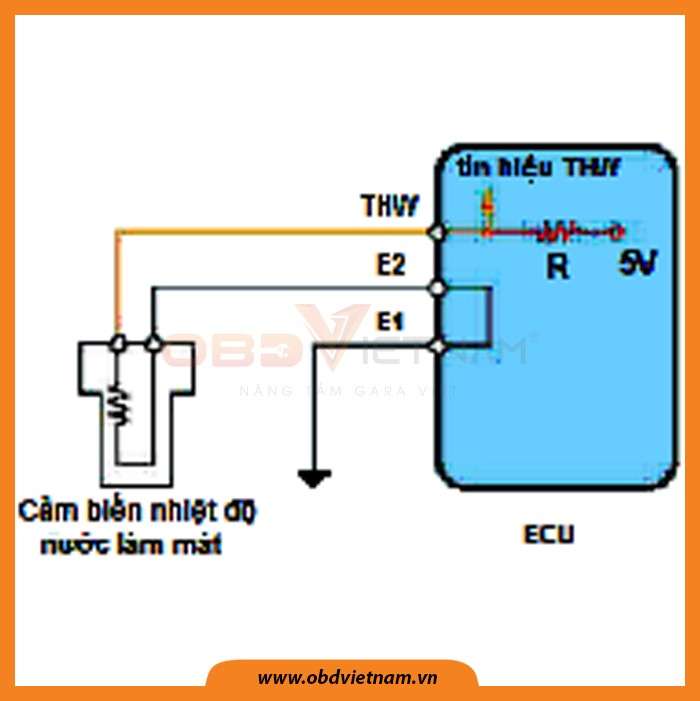

Hình 5. Mạch cảm biến nhiệt độ nước làm mát



 chia-se-do-an-o-to-khao-sat-he-thong-dien-dong-cơ-1nz-fe-tren-xe-toyota-vios-obdvietnam6

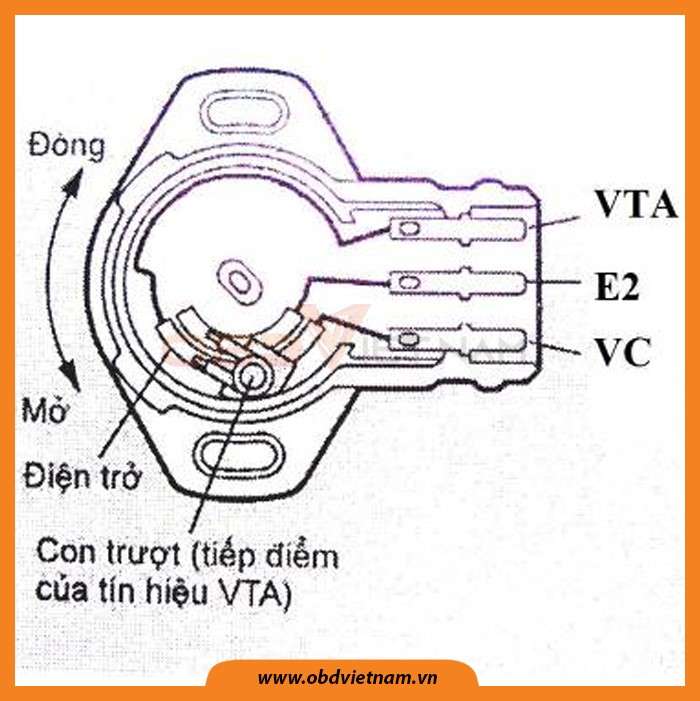

Hình 6. Cấu tạo cảm biến vị trí bướm ga



DOWNLOAD ĐỀ TÀI: KHẢO SÁT HỆ THỐNG ĐIỆN ĐỘNG CƠ 1NZ-FE TRÊN XE TOYOTA VIOS



Hi vọng với bài chia sẻ đồ án “Khảo sát hệ thống điện động cơ 1NZ-FE trên xe Toyota Vios” sẽ giúp các bạn sinh viên có thể mang lại những kiến thức, tài liệu từ đó dễ dàng hơn trong việc làm tiểu luận ô tô hay đồ án chuyên ngành ô tô.



Bên cạnh đồ án về các hệ thống của ô tô, tại OBD Việt Nam còn chia sẻ nhiều tài liệu thiết thực đến các bạn như: tài liệu chuyên ngành ô tô, tài liệu máy chẩn đoán, tài liệu tiếng anh chuyên ngành ô tô, tài liệu hướng dẫn sửa chữa… Tất cả có trong CHIA SẺ TÀI LIỆU Ô TÔ.



Và nếu thấy bổ ích đừng quên Share cho bạn bè và người thân đang làm việc và học tập liên quan đến ngành Kỹ thuật ô tô. Hãy theo dõi Website của OBD Việt Nam để có thêm nhiều thông tin bổ ích nhé!
