Tiếp tục chuỗi series đề tài đồ án tốt nghiệp về hệ thống nhiên liệu, hôm nay OBD Việt Nam đưa đến các bạn đọc đồ án ô tô tìm hiểu về hệ thống nhiên liệu Common Rail động cơ DW10 ATED. Hãy cùng OBD Việt Nam tìm hiểu chi tiết đồ án này nhé!



GIỚI THIỆU CHUNG VỀ HỆ THỐNG NHIÊN LIỆU COMMON RAIL ĐỘNG CƠ DW10 ATED

Hệ thống tăng áp trên động cơ DW10 ATED là loại tăng áp kiểu tuabin khí. Bộ tăng áp có 2 ngăn, 1 ngăn nối với đường ống thải còn 1 ngăn nối với đường ống nạp. Tuốc bin và máy nén cùng trục. Cơ cấu phân phối khí với 1 trục cam và được dẫn động bằng đai răng kết hợp cơ cấu điều chỉnh khe hở  thủy lực , duy trì khe hở bằng 0 nhờ áp lực dầu và áp lực của lò xo. Nhờ vậy chất lượng nạp và thải tốt hơn (nạp đầy, thải sạch), nhằm tăng công suất động cơ, giảm được lượng khí thải độc hại gây ô nhiễm môi trường. Với hệ thống phun nhiên liệu diesel điều khiển bằng điện tử và hệ thống tuần hoàn khí xả tạo cho động cơ luôn làm việc ở chế độ an toàn và hiệu quả cao.



chia-se-do-an-khao-sat-he-thong-nhien-lieu-common-rail-dong-co-dw10-ated-obdvietnam1

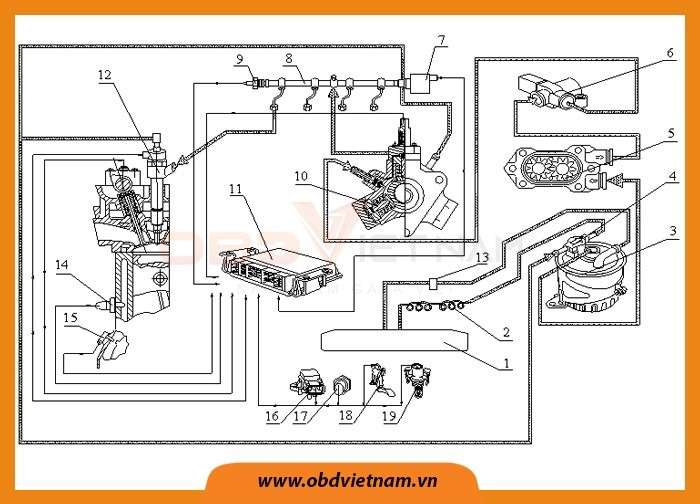

Hình 1: Sơ đồ hệ thống cung cấp nhiên liệu Common Rail



Lợi ích của vòi phun Common Rail là làm giảm mức độ tiếng ồn, nhiên liệu được phun ra với áp suất rất cao đồng thời kết hợp hệ thống điều khiển điện tử để  kiểm soát lượng phun, thời điểm phun một cách chính xác. Do đó làm hiệu suất động cơ và tính kinh tế nhiên liệu cao hơn.



So với hệ thống cũ dẫn động bằng trục cam thì hệ thống nhiên liệu Common Rail khá linh hoạt trong việc đáp ứng thích nghi để điều khiển phun nhiên liệu cho động cơ Diesel



NHỮNG NỘI DUNG CHÍNH CỦA ĐỒ ÁN

Đồ án này gồm 6 phần chính với các nội dung gồm:

  • Phần 1. Tổng quan về hệ thống cung cấp nhiên liệu động cơ Diesel
  • Phần 2. Giới thiệu chung về động cơ DW10 ATED
  • Phần 3. Khảo sát hệ thống cung cấp nhiên liệu Common Rail động cơ DW10 ATED
  • Phần 4. Tính toán các thông số cơ bản của hệ thống cung cấp nhiên liệu động cơ DW10 ATED
  • Phần 5. Những hư hỏng và biện pháp kiểm tra bảo dưởng, sửa chữa hệ thống nhiên liệu động cơ DW10 ATED
  • Phần 6. Kết luận



MỘT SỐ HÌNH ẢNH ĐỀ TÀI: “KHẢO SÁT HỆ THỐNG NHIÊN LIỆU COMMON RAIL ĐỘNG CƠ DW10 ATED”



 chia-se-do-an-khao-sat-he-thong-nhien-lieu-common-rail-dong-co-dw10-ated-obdvietnam2

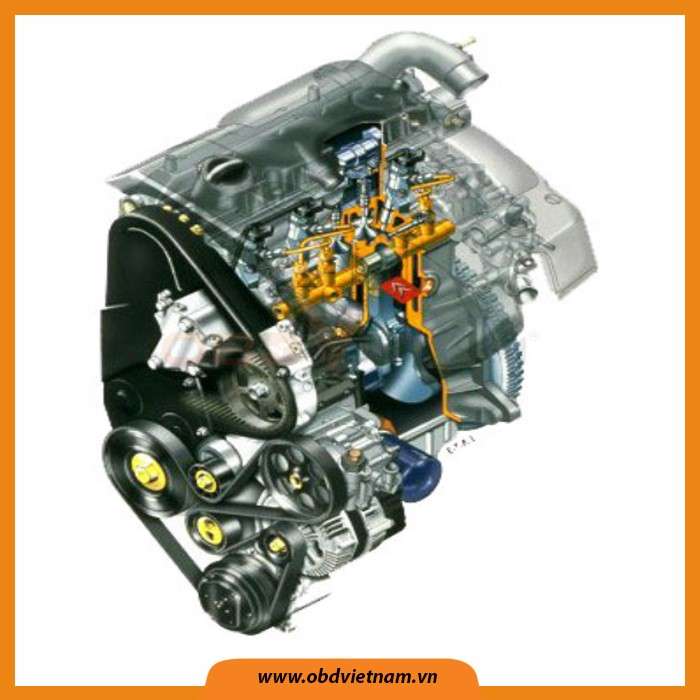

Hình 2: Động cơ DW10 ATED



chia-se-do-an-khao-sat-he-thong-nhien-lieu-common-rail-dong-co-dw10-ated-obdvietnam3

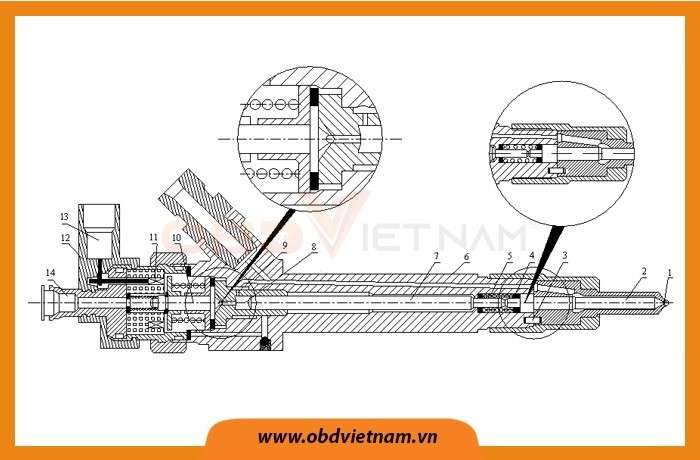

Hình 3: Vòi phun nhiên liệu động cơ DW10 ATED



chia-se-do-an-khao-sat-he-thong-nhien-lieu-common-rail-dong-co-dw10-ated-obdvietnam4

Hình 4: Sơ đồ hệ thống cung cấp nhiên liệu động cơ DW10 ATED



chia-se-do-an-khao-sat-he-thong-nhien-lieu-common-rail-dong-co-dw10-ated-obdvietnam5

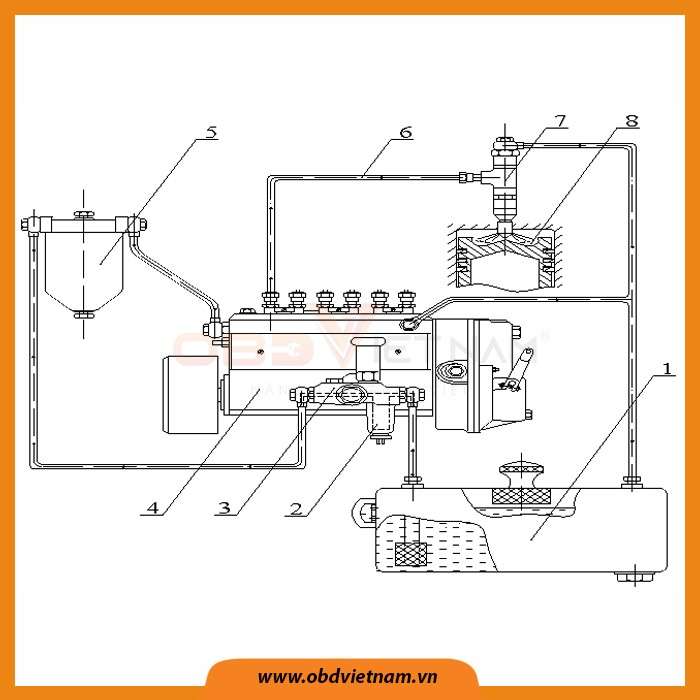

Hình 5: Sơ đồ hệ thống cung cấp nhiên liệu sử dụng bơm dãy



DOWNLOAD ĐỀ TÀI: KHẢO SÁT HỆ THỐNG NHIÊN LIỆU COMMON RAIL ĐỘNG CƠ DW10 ATED



Hi vọng với bài chia sẻ đồ án Khảo sát hệ thống nhiên liệu Common Rail động cơ DW10 ATEDsẽ giúp các bạn sinh viên có thể mang lại những kiến thức, tài liệu từ đó dễ dàng hơn trong việc làm tiểu luận ô tô hay đồ án chuyên ngành ô tô.
