Cẩm Nang Sửa Chữa Mã Lỗi P00B7: Engine Coolant Flow Insufficient



CẨM NANG SỬA CHỮA MÃ LỖI P00B7: ENGINE COOLANT FLOW INSUFFICIENT



cam-nang-sua-chua-ma-loi-p00b7-engine-coolant-flow-insufficient-obdvietnam



Thông tin xe: Chervolet Cruze L4-1.8L 2015

P00B7: Engine Coolant Flow Insufficient/Lưu lượng nước làm mát không đủ



THÔNG TIN CHUNG MÃ LỖI P00B7: ENGINE COOLANT FLOW INSUFFICIENT

1. Mô tả mã lỗi P00B7: Engine Coolant Flow Insufficient

Hộp điều khiển động cơ (ECM) giám sát nhiệt độ của két nước làm mát động cơ. ECM điều khiển van hằng nhiệt bằng tín hiệu xung (PWM). ECM so sánh nhiệt độ làm mát của két nước làm mát với nhiệt độ làm mát động cơ để xác định có đủ lưu lượng nước làm mát đi qua van hằng nhiệt không.



ECM nhận biết sự khác biệt giữa cảm biến nhiệt độ két nước làm mát (RCT) và cảm biến nhiệt độ nước làm mát động cơ (ECT) hơn 40°C (104°F) khi cảm biến ECT đạt nhiệt độ 120°C (248°F) trong hơn 30 giây. Khi đó ECM thiết lập mã lỗi P00B7.



Cẩm nang sửa chữa mã lỗi là chủ đề tổng hợp các quy trình xử lý mã lỗi trên các dòng xe được OBD Việt Nam tổng hợp và biên soạn dựa trên các tài liệu sửa chữa chuyên hãng và kinh nghiệm thực tế chi tiết theo từng bước, xem thêm

Cẩm nang sửa chữa mã lỗi trên các dòng xe



2. Nguyên nhân mã lỗi hư hỏng P00B7

- Mực nước làm mát thấp

- Có vấn đề ở hệ thống làm mát: chẳng hạn như hỏng van hằng nhiệt, bơm nước kém

- Hỏng cảm biến nhiệt độ nước làm mát

- Lỗi cảm biến nhiệt độ két nước làm mát

- Giắc kết nối tiếp xúc kém, đường dây dẫn điện bị đứt

- Lỗi quạt tản nhiệt

- Lỗi hộp điều khiển ECM



 3. Triệu chứng hư hỏng mã lỗi P00B7: Engine Coolant Flow Insufficient

- Sáng đèn báo động cơ

- Động cơ quá nóng

- Đồng hồ báo nhiệt độ bất thường

- Động cơ nổ không đều

- Tốn nhiên liệu

- Xảy ra hiện tượng bó cứng Piston



4. Vị trí cảm biến RCT và ECT



cam-nang-sua-chua-ma-loi-p00b7-engine-coolant-flow-insufficient-obdvietnam1

Hình 1: Vị trí cảm biến ECT



cam-nang-sua-chua-ma-loi-p00b7-engine-coolant-flow-insufficient-obdvietnam2

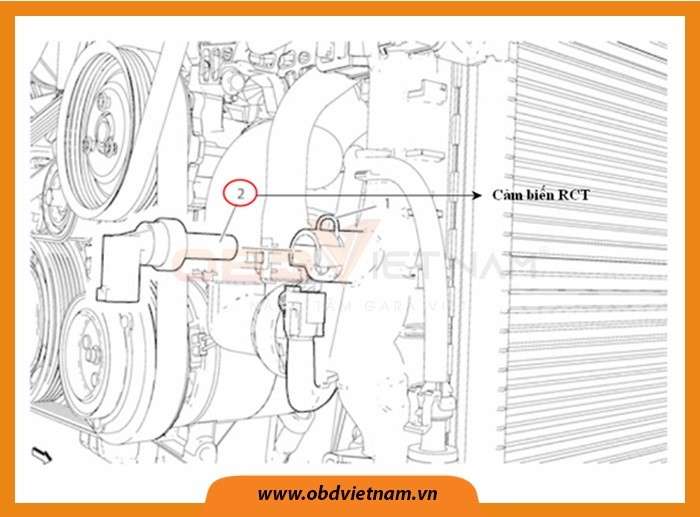

Hình 2: Vị trí cảm biến RCT



5. Sơ đồ mạch điện điều khiển của hệ thống làm mát



cam-nang-sua-chua-ma-loi-p00b7-engine-coolant-flow-insufficient-obdvietnam3

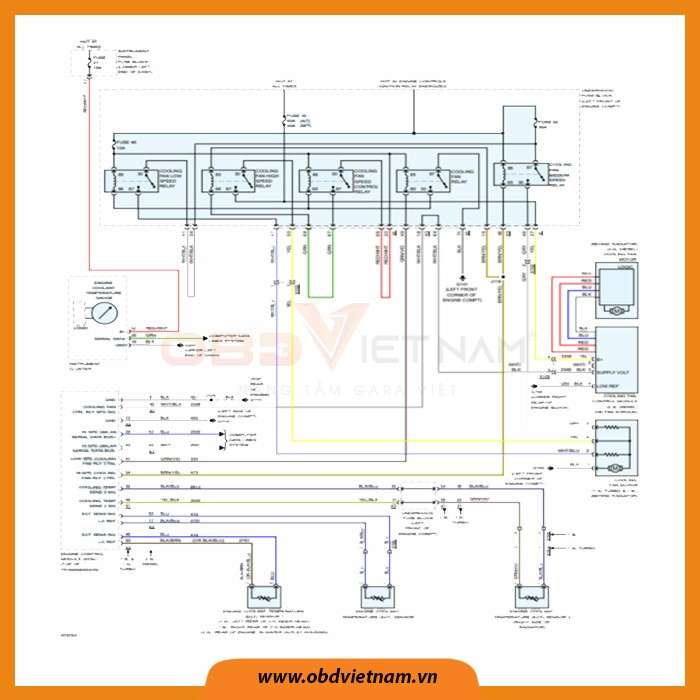

Hình 3: Sơ đồ mạch điện điều khiển của hệ thống cảm biến RCT và ECT



Trên các dòng xe hiện đại ngày nay các hệ thống điện được trang bị rất nhiều để đáp ứng nhu cầu của người sử dụng, vì vậy việc sửa chữa và bảo dưỡng các hệ thống trên xe ngày càng phức tạp. Việc có cho mình bộ phần mềm để tra cứu sơ đồ mạch điện và hướng dẫn sửa chữa là vô cùng cần thiết.

Phần mềm tra cứu sơ đồ mạch điện, hướng dẫn sửa chữa trên nhiều dòng xe



QUY TRÌNH XỬ LÝ MÃ LỖI P00B7: ENGINE COOLANT FLOW INSUFFICIENT

1. Kiểm tra mã lỗi

- Bước 1: Khởi động động cơ, đọc lỗi bằng máy chẩn đoán. Kiểm tra các mã lỗi P00B3, P00B4, P00B6, P0116, P0117 hoặc P0118 có xuất hiện.

  • Có xuất hiện các mã lỗi P00B3, P00B4, P00B6, P0116, P0117 hoặc P0118 hay không?

Tham khảo quy trình xả nước làm mát, châm nước và kiểm tra độ hao hụt nước làm mát

Không

Xác định mực nước làm mát trong két nước làm mát chính xác và không rò rỉ nước làm mát



- Bước 2: Kiểm tra mức nước làm mát trong két nước làm mát có chính xác và có bị rò rỉ nước làm mát.

  • Mức nước làm mát trong két nước làm mát có chính xác và có bị rò rỉ nước làm mát hay không?

Tham khảo quy trình xử lý mã lỗi của các mã lỗi trên trong tài liệu sửa chữa của hãng

Không

Xác định quạt làm mát còn hoạt động bằng cách sử dụng máy chẩn đoán để kích hoạt rơ le quạt làm mát



- Bước 3: Kiểm tra quạt làm mát bằng cách sử dụng máy chẩn đoán lựa chọn chức năng kích hoạt/quạt làm mát/rơ le quạt làm mát. Kích hoạt ON và OFF và kiểm tra quạt có quay hay không

  • Quạt có quay hay không?

Đi đến bước tiếp theo

Không

Kiểm tra quạt làm mát



Để động cơ nổ không tải 15 phút và tắt điều hòa.

Lưu ý: Tùy thuộc vào nhiệt độ xung quanh, có thể mất đến 4 phút để nhiệt độ giảm ít hơn giá trị được chỉ định.

- Bước 4: Dùng máy chẩn đoán kích hoạt van hằng nhiệt mở 100%. Tăng tốc độ động cơ lên 3,000 RPM. Giá trị nhiệt độ của cảm biến ECT phải giảm dưới 85°C (185°F)

  • Giá trị nhiệt độ của cảm biến ECT có giảm dưới 85°C (185°F) hay không?

Chạy xe theo như điều kiện xuất hiện mã lỗi. Bạn cũng có thể chạy xe theo các dữ liệu đóng băng được ghi lại khi mã lỗi xuất hiện

Không

Kiểm tra hệ thống, đến mục 2



  • Xác nhận mã lỗi có xuất hiện hay không?

Kiểm tra hệ thống

Không

Tất cả OK



2. Kiểm tra hệ thống

Tắt xe, kiểm tra hệ thống làm mát

  • Có tìm thấy hư hỏng dựa theo các triệu chứng trên hay không?

Sửa chữa khi cần thiết

Không

Thay van hằng nhiệt



3. Kiểm tra xe sau sửa chữa

- Bước 1: Thực hiện “Xác nhận sau khi chẩn đoán sửa chữa” sau khi hoàn tất quy trình chẩn đoán sau khi sửa chữa cần phải xác minh rằng lỗi đã được sửa chữa

- Bước 2: Kết nối với máy chẩn đoán và lựa chọn chế độ “Dianostic Trouble Codes (DTCs)”

- Bước 3: Sử dụng máy chẩn đoán để xóa DTC

- Bước 4: Vận hành xe trong điều kiện kích hoạt lỗi trong mục thông tin chung

  • Có bất kỳ DTCs hiện tại nào không?

Thực hiện quy trình xử lý mã lỗi

Không

Hệ thống OK



KẾT THÚC, HOÀN THÀNH QUY TRÌNH XỬ LÝ MÃ LỖI !
