Tiếp tục chuỗi series đề tài đồ án tốt nghiệp về hệ thống phun dầu – xăng điện tử, hôm nay OBD Việt Nam đưa đến các bạn đọc đồ án ô tô tìm hiểu về hệ thống đánh lửa trên động cơ Toyota 2AZ-FE. Hãy cùng OBD Việt Nam tìm hiểu chi tiết đồ án này nhé!



GIỚI THIỆU CHUNG VỀ HỆ THỐNG ĐÁNH LỬA TRÊN ĐỘNG CƠ TOYOTA 2AZ-FE

Trên động cơ 2AZ-FE được trang bị hệ thống đánh lửa trực tiếp với mỗi bugi một bôbin đánh lửa. Khi ECU động cơ nhận được tín hiệu gửi về, trong đó quan trọng nhất là các xung G, xung NE và tín hiệu của cảm biến đo gió, bộ xử  lý của ECU sẽ tính toán và chọn ngay ra một điểm trên bề mặt lập trình, tức là chọn ngay một góc đánh lửa sớm tối ưu ở tốc độ và mức tải đó (chương trình đánh lửa sớm ESA- Electronic Spark Advance).



chia-se-do-an-khao-sat-he-thong-danh-lua-tren-dong-co-toyota-2az-fe-obdvietnam1

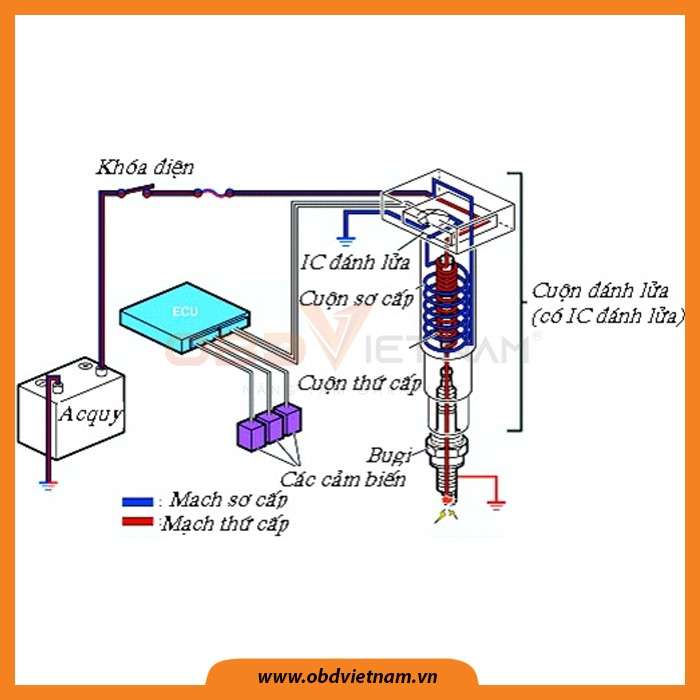

Hình 1: Sơ đồ hệ thống đánh lửa trực tiếp trên động cơ 2AZ-FE



Rồi thông qua một bóng điều khiển trong ECU xuất xung IGT (ignition timing) tới IC đánh lửa. Khi IC đánh lửa nhận được xung IGT ở đầu vào mạch transisitor, mạch này điều khiển bóng Transistor ON để nối mát cho cuộn sơ cấp W1 của bôbin qua chân C của IC đánh lửa. Khi đó xuất hiện dòng sơ cấp trong bôbin tạo ra từ trường , từ trường  tồn tại trong bôbin cho tới khi bóng Transistor OFF, khi đó từ trường  biến thiên cực nhanh và cảm ứng ra xung cao áp ở cuộn dây thứ cấp W2 của bôbin. Xung cao áp này được đưa đến bugi theo thứ tự nổ của động cơ tạo tia lửa điện đốt cháy hòa khí.



NHỮNG NỘI DUNG CHÍNH CỦA ĐỒ ÁN

Đồ án này gồm 6 phần chính với các nội dung gồm:

  • Phần 1. Khái quát chung hệ thống đánh lửa
  • Phần 2. Đặc điểm kết cấu các hệ thống đánh lửa
  • Phần 3. Các yếu tố ảnh hưởng tới hệ thống đánh lửa
  • Phần 4. Hệ thống đánh lửa trên động cơ Toyota 2AR – FE
  • Phần 5. Sửa chữa hệ thống đánh lửa trên động cơ Toyota 2AR – FE
  • Phần 6. Lựa chọn phương án lắp đặt mô hình động cơ Toyota 2AR – FE



MỘT SỐ HÌNH ẢNH ĐỀ TÀI: “KHẢO SÁT HỆ THỐNG ĐÁNH LỬA TRÊN ĐỘNG CƠ TOYOTA 2AZ-FE”



 chia-se-do-an-khao-sat-he-thong-danh-lua-tren-dong-co-toyota-2az-fe-obdvietnam2

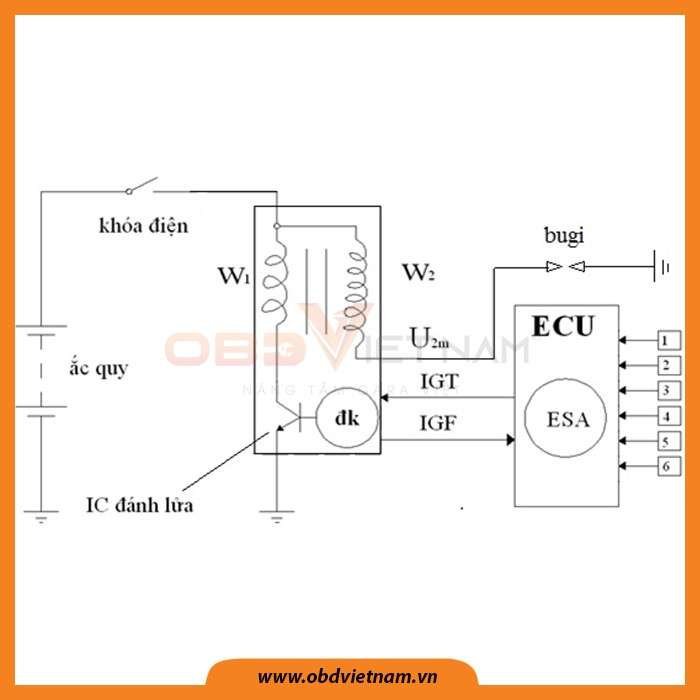

Hình 2:  Sơ đồ nguyên lý hệ thống đánh lửa trên động cơ 2AZ-FE



chia-se-do-an-khao-sat-he-thong-danh-lua-tren-dong-co-toyota-2az-fe-obdvietnam3

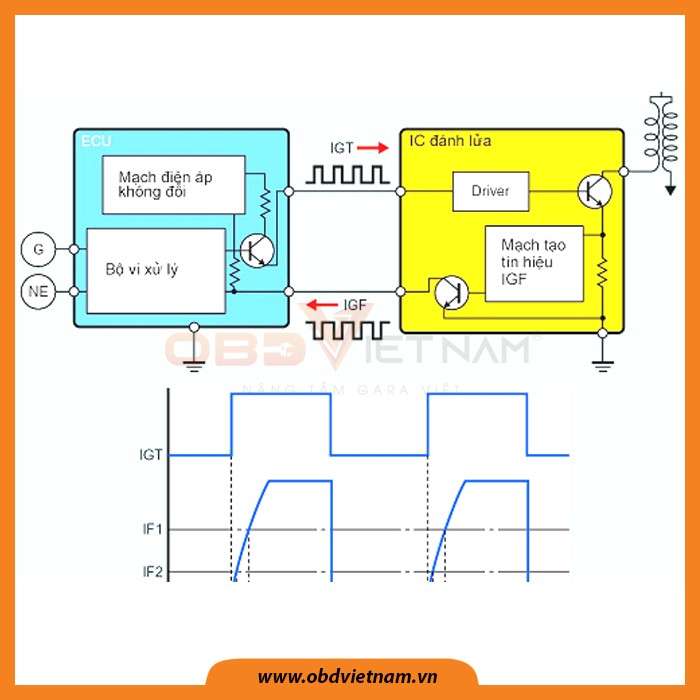

Hình 3: Tín hiệu IGT và IGF



 chia-se-do-an-khao-sat-he-thong-danh-lua-tren-dong-co-toyota-2az-fe-obdvietnam4

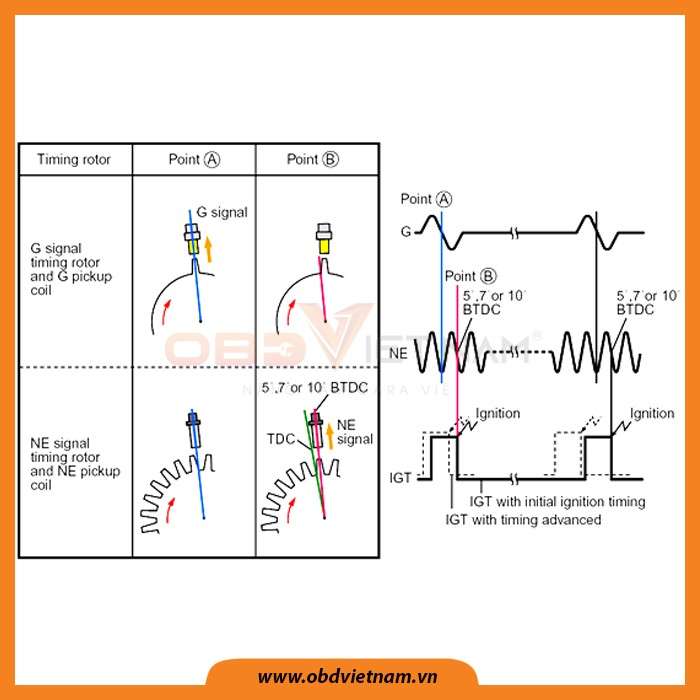

Hình 4: Xác định thời điểm đánh lửa



chia-se-do-an-khao-sat-he-thong-danh-lua-tren-dong-co-toyota-2az-fe-obdvietnam5

Hình 5: Sơ đồ tín hiệu điều khiển đánh lửa



DOWNLOAD ĐỀ TÀI:  KHẢO SÁT HỆ THỐNG ĐÁNH LỬA TRÊN ĐỘNG CƠ TOYOTA 2AZ-FE



Hi vọng với bài chia sẻ đồ án Khảo sát hệ thống đánh lửa trên động cơ Toyota 2AZ-FEsẽ giúp các bạn sinh viên có thể mang lại những kiến thức, tài liệu từ đó dễ dàng hơn trong việc làm tiểu luận ô tô hay đồ án chuyên ngành ô tô.



Bên cạnh đồ án về phun dầu – xăng điện tử, tại OBD Việt Nam còn chia sẻ nhiều tài liệu thiết thực đến các bạn như: tài liệu chuyên ngành ô tô, tài liệu máy chẩn đoán, tài liệu tiếng anh chuyên ngành ô tô, tài liệu hướng dẫn sửa chữa… Tất cả có trong CHIA SẺ TÀI LIỆU Ô TÔ



Và nếu thấy bổ ích đừng quên Share cho bạn bè và người thân đang làm việc và học tập liên quan đến ngành Kỹ thuật ô tô. Hãy theo dõi Website của OBD Việt Nam để có thêm nhiều thông tin bổ ích nhé!
