Chia Sẻ Đồ Án Khảo Sát Hệ Thống Đánh Lửa Động Cơ 2GR-FE Trên Xe Camry 2007



CHIA SẺ ĐỒ ÁN KHẢO SÁT HỆ THỐNG ĐÁNH LỬA ĐỘNG CƠ 2GR-FE TRÊN XE CAMRY 2007



chia-se-do-an-khao-sat-he-thong-danh-lua-dong-co-2gr-fe-tren-xe-camry-2007-obdvietnam



Tiếp tục chuỗi series đề tài đồ án tốt nghiệp về hệ thống phun dầu - xăng điện tử, hôm nay OBD Việt Nam đưa đến các bạn đọc đồ án ô tô tìm hiểu về động cơ 2GR-FE. Ngày nay, hệ thống nhiên liệu trên động cơ Diesel ngày càng được cải tiến để đáp ứng những nhu cầu về suất tiêu hao nhiên liệu, công suất động cơ, tiếng ồn cũng như lượng khí thải. Hệ thống đánh lửa trên động cơ 2GR-EF là một trong những hệ thống nhiên liệu nổi bật, giúp ECU tối ưu việc nhận các tín hiệu từ các cảm biến xử lý và truyền tín hiệu điều khiển.



GIỚI THIỆU CHUNG VỀ HỆ THỐNG ĐÁNH LỬA ĐỘNG CƠ 2GR-FE

Hệ thống đánh lửa trên động cơ 2GR-FE là hệ thống đánh lửa điện tử loại DIS (Direct ignition system) là một hệ thống phân phối trực tiếp điện cao áp đến các bugi từ các cuộn đánh lửa đánh lửa mà không dùng bộ chia bao gồm: ECU, các cảm biến tín hiệu, bugi và các cuộn đánh lửa.



Nguyên lý làm việc của hệ thống đánh lửa: ECU nhận được tín hiệu tử các cảm biến đầu vào, sau đó xử lý các tín hiệu nhận được và so sánh với chương trình đã được lập trình trong ECU để truyền tín hiệu điều khiển đến từng máy trong động cơ, tín hiệu sẽ được truyền đến từng máy theo thứ tự làm việc của động cơ đảm bảo việc tối ưu hóa hoạt động của động cơ. Với hệ thống đánh lửa trực tiếp loại DIS (distributor ignition system) hệ thống phân phối đánh lửa. Với tín hiệu được nhận trực tiếp từ ECU điều khiển, vậy nên đảm bảo luôn luôn được chính xác đối với sự hoạt động của các máy trên động cơ.



NHỮNG NỘI DUNG CHÍNH CỦA ĐỒ ÁN

Đồ án này gồm 5 phần chính với các nội dung gồm:

  • Phần 1. Mục đích và ý nghĩa của đề tài.
  • Phần 2. Khái quát chung về hệ thống đánh lửa.
  • Phần 3. Khảo sát hệ thống đánh lửa trên động cơ 2GR-FE.
  • Phần 4. Chẩn đoán hư hỏng hệ thống đánh lửa.
  • Phần 5. Kết luận.



MỘT SỐ HÌNH ẢNH ĐỀ TÀI: CHIA SẺ ĐỒ ÁN KHẢO SÁT HỆ THỐNG ĐÁNH LỬA ĐỘNG CƠ 2GR-FE TRÊN XE CAMRY 2007



chia-se-do-an-khao-sat-he-thong-danh-lua-dong-co-2gr-fe-tren-xe-camry-2007-obdvietnam1

Hình 1: Sơ đồ điện của IC đánh lửa bôbin đơn



chia-se-do-an-khao-sat-he-thong-danh-lua-dong-co-2gr-fe-tren-xe-camry-2007-obdvietnam2

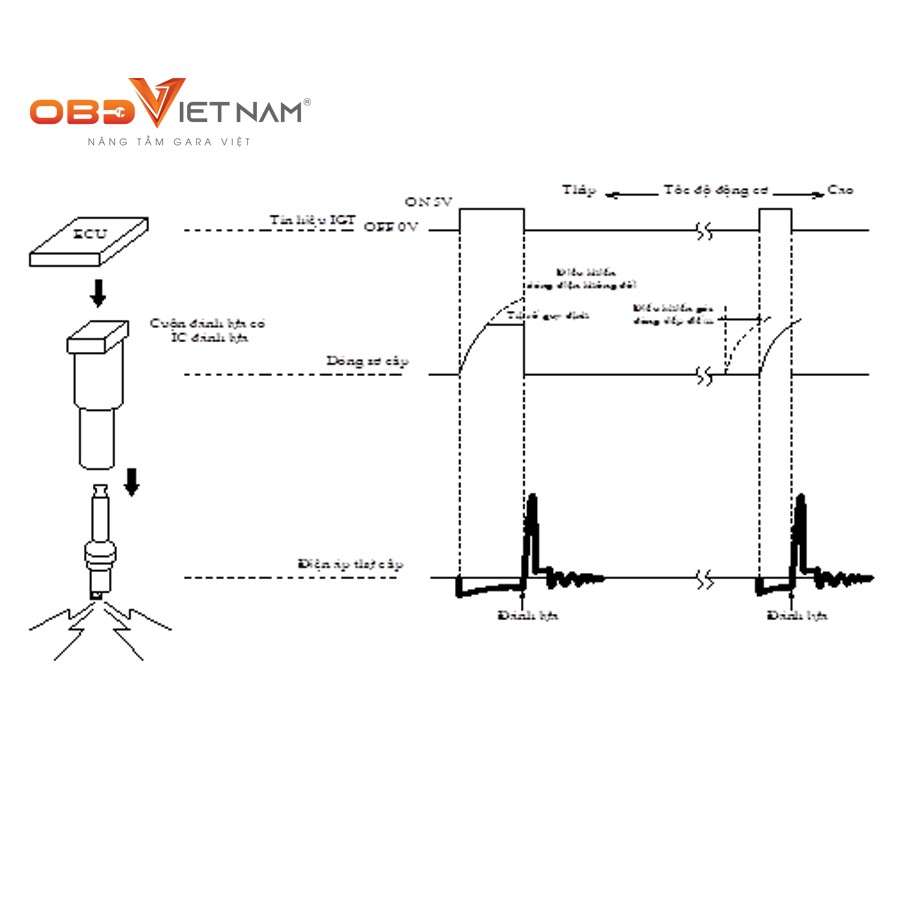

Hình 2: Vai trò của IC đánh lửa trên động cơ 2GR-FE



  chia-se-do-an-khao-sat-he-thong-danh-lua-dong-co-2gr-fe-tren-xe-camry-2007-obdvietnam3

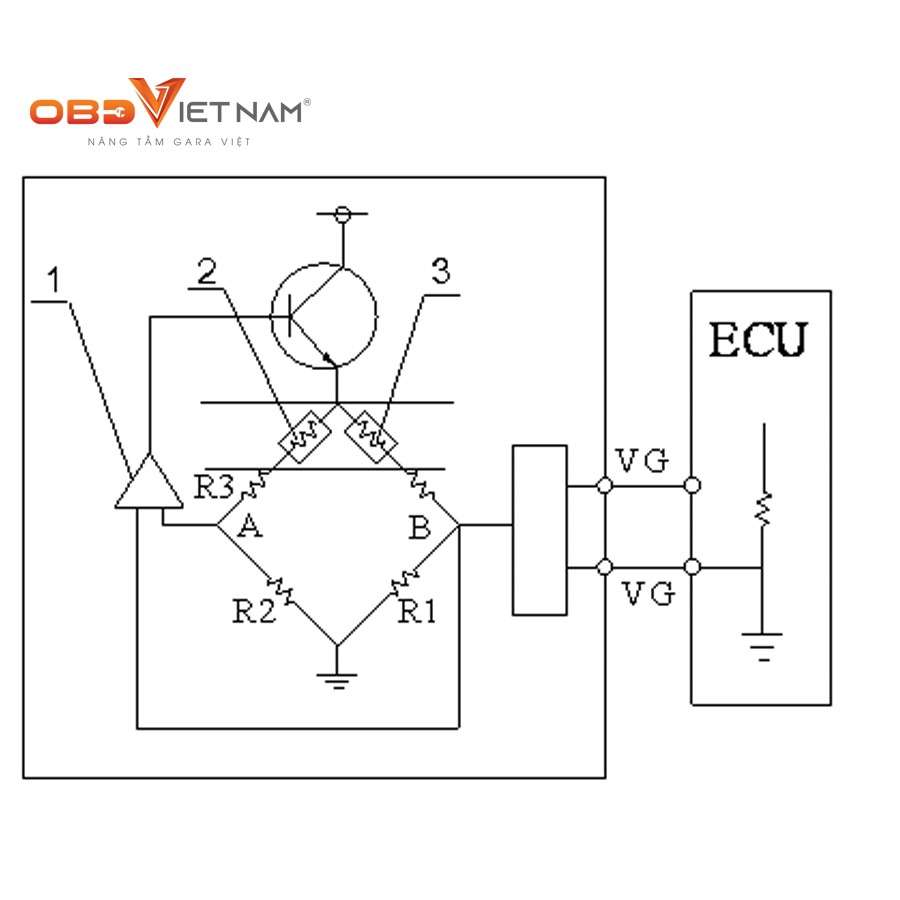

Hình 3: Sơ đồ kết cấu và điều khiển của cảm biến đo lưu lượng không khí



chia-se-do-an-khao-sat-he-thong-danh-lua-dong-co-2gr-fe-tren-xe-camry-2007-obdvietnam4

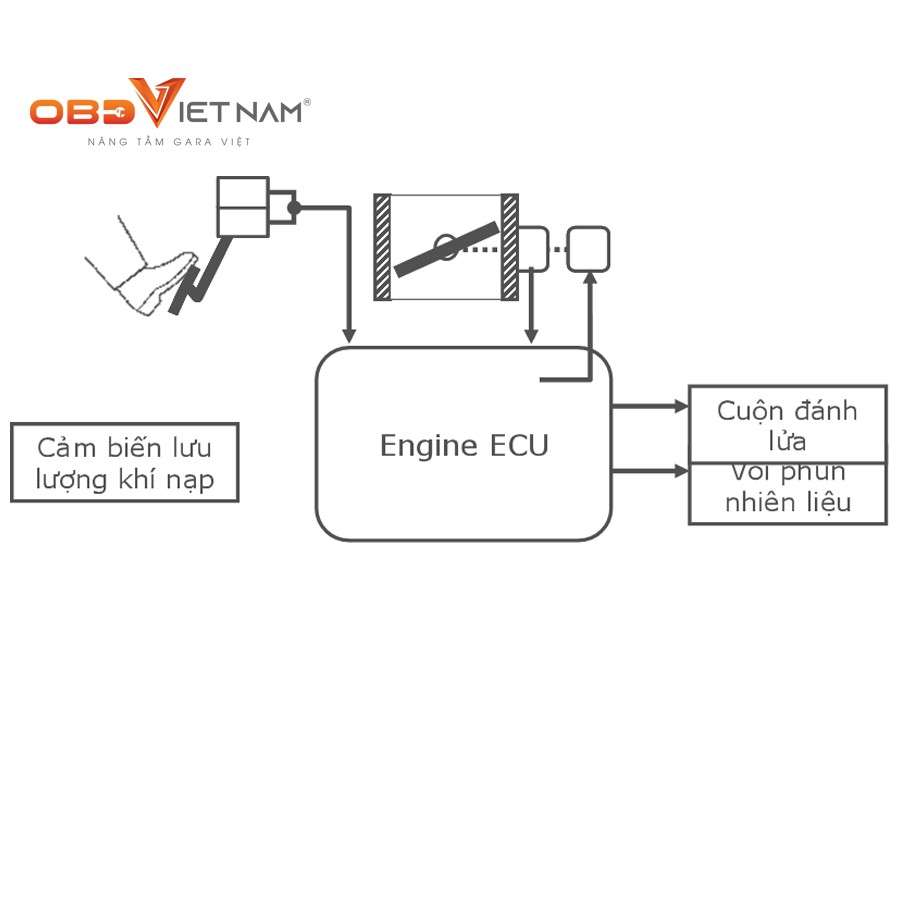

Hình 4: Sơ đồ nguyên lý điều khiển góc mở bướm ga



chia-se-do-an-khao-sat-he-thong-danh-lua-dong-co-2gr-fe-tren-xe-camry-2007-obdvietnam5

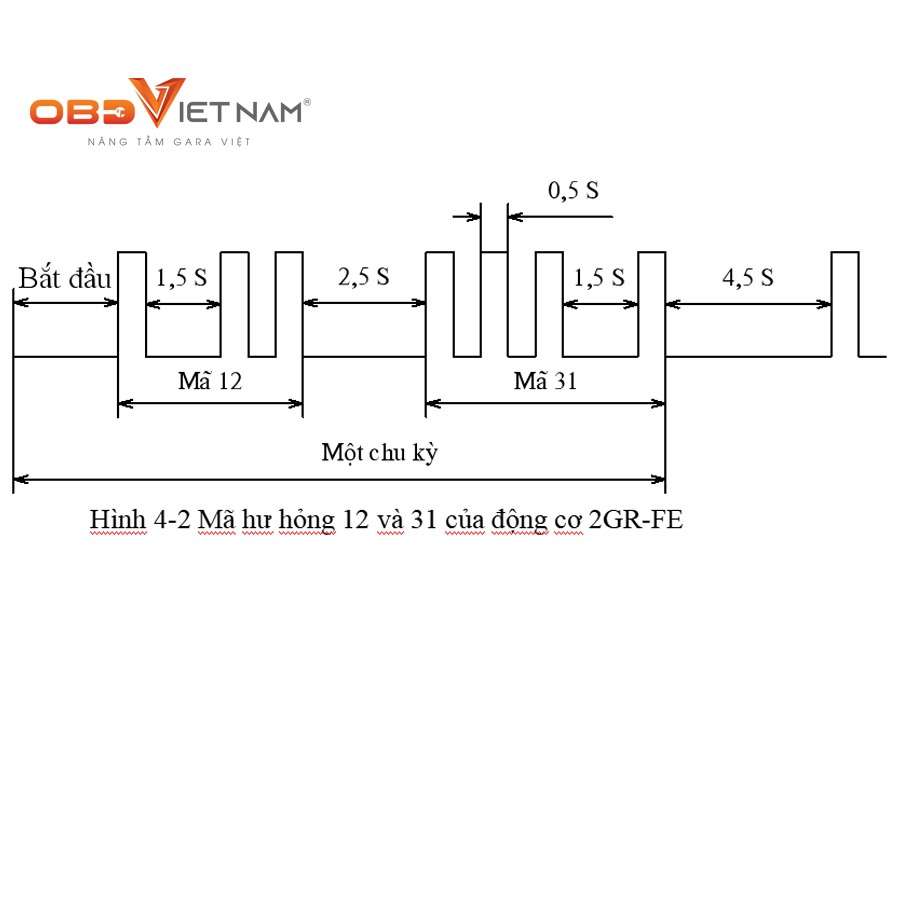

Hình 5: Mã hư hỏng 12 và 31 của động cơ 2GR-FE



DOWNLOAD ĐỀ TÀI: “KHẢO SÁT HỆ THỐNG ĐÁNH LỬA ĐỘNG CƠ 2GR- FE TRÊN XE CAMRY 2007”



Hi vọng với bài chia sẻ đồ án Khảo sát hệ thống đánh lửa động cơ 2GR-FE trên xe Camry 2007sẽ giúp các bạn sinh viên có thể mang lại những kiến thức, tài liệu từ đó dễ dàng hơn trong việc làm tiểu luận ô tô hay đồ án chuyên ngành ô tô.



Bên cạnh đồ án về phun dầu – xăng điện tử, tại OBD Việt Nam còn chia sẻ nhiều tài liệu thiết thực đến các bạn như: tài liệu chuyên ngành ô tô, tài liệu máy chẩn đoán, tài liệu tiếng anh chuyên ngành ô tô, tài liệu hướng dẫn sửa chữa… Tất cả có trong CHIA SẺ TÀI LIỆU Ô TÔ



Và nếu thấy bổ ích đừng quên Share cho bạn bè và người thân đang làm việc và học tập liên quan đến ngành Kỹ thuật ô tô. Hãy theo dõi Website của OBD Việt Nam để có thêm nhiều thông tin bổ ích nhé!
