Tiếp tục chuỗi series đề tài đồ án tốt nghiệp về hệ thống phun dầu – xăng điện tử, hôm nay OBD Việt Nam đưa đến các bạn độc đồ án ô tô tìm hiểu về động cơ 1GR-FE. Ngày nay, hệ thống nhiên liệu trên động cơ Diesel ngày càng được cải tiến để đáp ứng những nhu cầu về suất tiêu hao nhiên liệu, công suất động cơ, tiếng ồn cũng như lượng khí thải. Hệ thống đánh lửa trên động cơ 1GR-EF là một trong những hệ thống nhiên liệu nổi bật, giúp ECU tối ưu việc nhận các tín hiệu từ các cảm biến xử lý và truyền tín hiệu điều khiển.



GIỚI THIỆU CHUNG VỀ HỆ THỐNG ĐÁNH LỬA ĐỘNG CƠ 1GR-FE

Hệ thống đánh lửa trên động cơ 1GR-FE là hệ thống đánh lửa điều khiển theo chương trình loại DIS (Direct Ignition System), sử dụng bô bin đơn cho từng bugi, bao gồm: ECU, các cảm biến tín hiệu, cơ cấu chấp hành.



Nguyên lý làm việc của hệ thống đánh lửa: ECU nhận được tín hiệu từ các cảm biến đầu vào, sau đó xử lý, tính toán các tín hiệu nhận được. Sau khi xử lý xong ECU sẽ đưa ra tín hiệu điều khiển đến từng xy lanh để thực hiện việc đánh lửa theo đúng thứ tự làm việc của xy lanh.



 chia-se-do-an-khao-sat-he-thong-danh-lua-dong-co-1gr-fe-tren-xe-toyota-landcruiser-2007-obdvietnam1

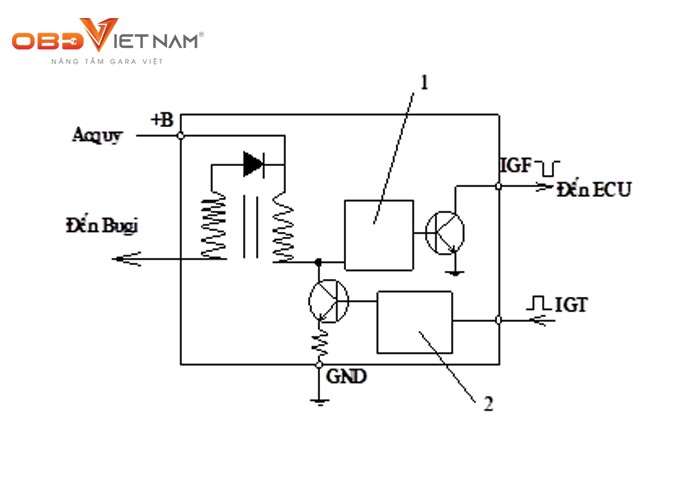

Hình 1: Sơ đồ điện của IC đánh lửa bô bin đơn



NHỮNG NỘI DUNG CHÍNH CỦA ĐỒ ÁN

Đồ án này gồm 4 phần chính với các nội dung gồm:

  •  Phần 1. Giới thiệu về xe Toyota Landcruiser 2007.
  • Phần 2.  Khái quát chung về hệ thống đánh lửa.
  • Phần 3. Khảo sát hệ thống đánh lửa trên động cơ 1GR-FE.
  • Phần 4. Chẩn đoán hư hỏng hệ thống đánh lửa.



MỘT SỐ HÌNH ẢNH ĐỀ TÀI: “KHẢO SÁT HỆ THỐNG ĐÁNH LỬA ĐỘNG CƠ 1GR-FE TRÊN XE TOYOTA LANDCRUISER 2007”



chia-se-do-an-khao-sat-he-thong-danh-lua-dong-co-1gr-fe-tren-xe-toyota-landcruiser-2007-obdvietnam2

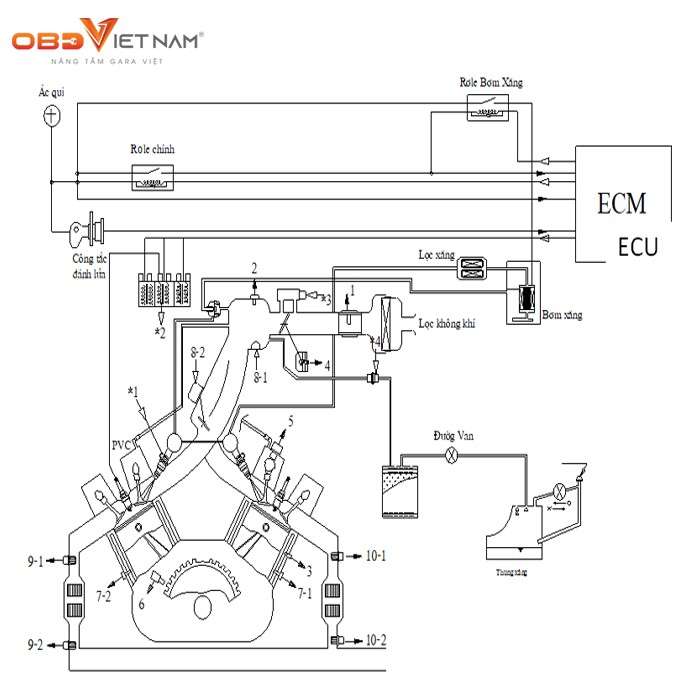

Hình 2:  Sơ đồ hệ thống điều khiển động cơ



chia-se-do-an-khao-sat-he-thong-danh-lua-dong-co-1gr-fe-tren-xe-toyota-landcruiser-2007-obdvietnam3

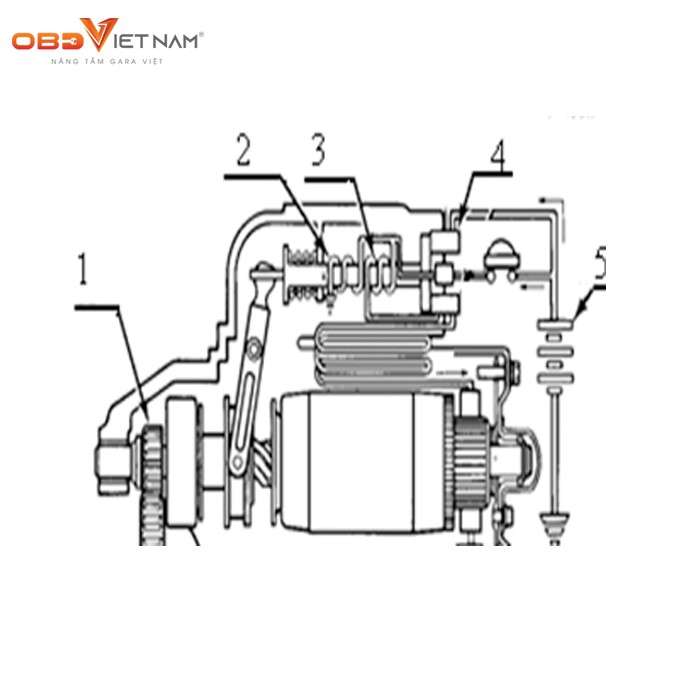

Hình 3: Kết cấu máy khởi động



  chia-se-do-an-khao-sat-he-thong-danh-lua-dong-co-1gr-fe-tren-xe-toyota-landcruiser-2007-obdvietnam4

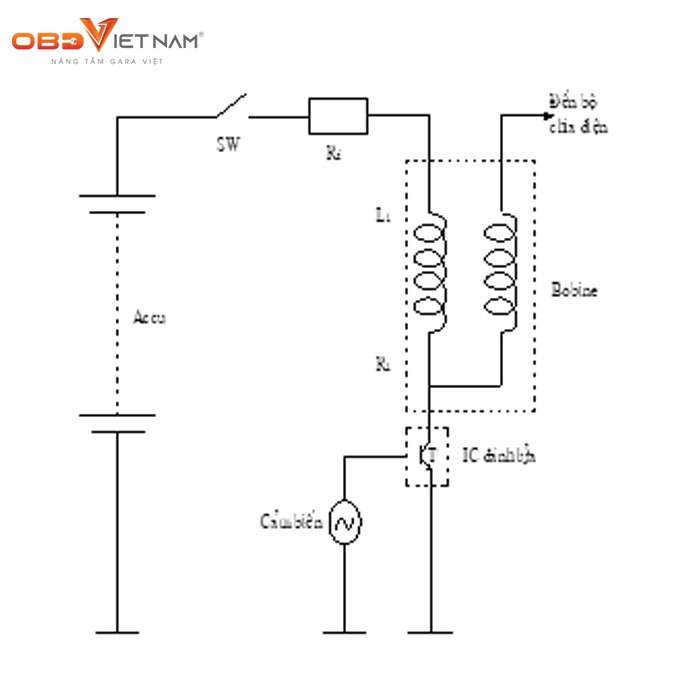

Hình 4:  Sơ đồ nguyên lý hệ thống đánh lửa



 chia-se-do-an-khao-sat-he-thong-danh-lua-dong-co-1gr-fe-tren-xe-toyota-landcruiser-2007-obdvietnam5

Hình 5:  Sơ đồ hệ thống làm mát động cơ 1GR-FE



DOWNLOAD ĐỀ TÀI: KHẢO SÁT HỆ THỐNG ĐÁNH LỬA ĐỘNG CƠ 1GR-FE TRÊN XE TOYOTA LANDCRUISER 2007”



Hi vọng với bài chia sẻ đồ án “Khảo sát hệ thống đánh lửa động cơ 1GR-FE trên xe Toyota Landcruiser 2007” sẽ giúp các bạn sinh viên có thể mang lại những kiến thức, tài liệu từ đó dễ dàng hơn trong việc làm tiểu luận ô tô hay đồ án chuyên ngành ô tô.



Bên cạnh đồ án về phun dầu – xăng điện tử, tại OBD Việt Nam còn chia sẻ nhiều tài liệu thiết thực đến các bạn như: tài liệu chuyên ngành ô tô, tài liệu máy chẩn đoán, tài liệu tiếng anh chuyên ngành ô tô, tài liệu hướng dẫn sửa chữa… Tất cả có trong CHIA SẺ TÀI LIỆU Ô TÔ



Và nếu thấy bổ ích đừng quên Share cho bạn bè và người thân đang làm việc và học tập liên quan đến ngành Kỹ thuật ô tô. Hãy theo dõi Website của OBD Việt Nam để có thêm nhiều thông tin bổ ích nhé!
