Chia Sẻ Đồ Án Ô Tô Khảo Sát Hệ Thống Tăng Áp Trên Động Cơ 4DX22-110



CHIA SẺ ĐỒ ÁN Ô TÔ KHẢO SÁT HỆ THỐNG TĂNG ÁP TRÊN ĐỘNG CƠ 4DX22-110



chia-se-do-an-o-to-khao-sat-he-thong-tang-ap-tren-dong-co-4dx22-110-obdvietnam



Động cơ 4DX22-110 là động cơ diesel 4 kỳ, 4 xilanh thẳng hàng, phun trực tiếp, được tăng áp và làm mát trung gian do hãng FAW JIEFANG sản xuất có hiệu quả kinh tế và hiệu suất cao. Động cơ được được lắp trên xe THACO FOTON tải 3,45 tấn.



ĐỘNG CƠ DURATORQ 4DX22-110 CÓ NHỮNG ƯU ĐIỂM GÌ?

Động cơ 4DX22-110 là loại động cơ có buồng cháy khoét lõm trên đầu piston, dạng ômêga. Đặc điểm của buồng cháy dạng ômêga là tạo được dòng xoáy tiếp tuyến của khí nạp và dòng xoáy hướng kính của không khí chèn khi nén, kết hợp với vòi phun nhiều lổ để tạo ra hòa khí tốt.

Vòi phun của động cơ được đặt trên nắp xilanh hướng vào phía giữa đỉnh piston để phun trực tiếp nhiên liệu vào buồng cháy. Loại đỉnh piston này có chỉ tiêu kinh tế cao. Cùng với bộ điều tốc hoạt hoạt động nhờ lực ly tâm giúp động cơ có thể chạy ổn định ở chế độ không tải.

Kích thước động cơ 4DX22-110 nhỏ gọn nhưng công suất động cơ đạt được vẫn lớn nhờ hệ thống nạp sử dụng tuabin tăng áp.



 chia-se-do-an-o-to-khao-sat-he-thong-tang-ap-tren-dong-co-4dx22-110-obdvietnam1

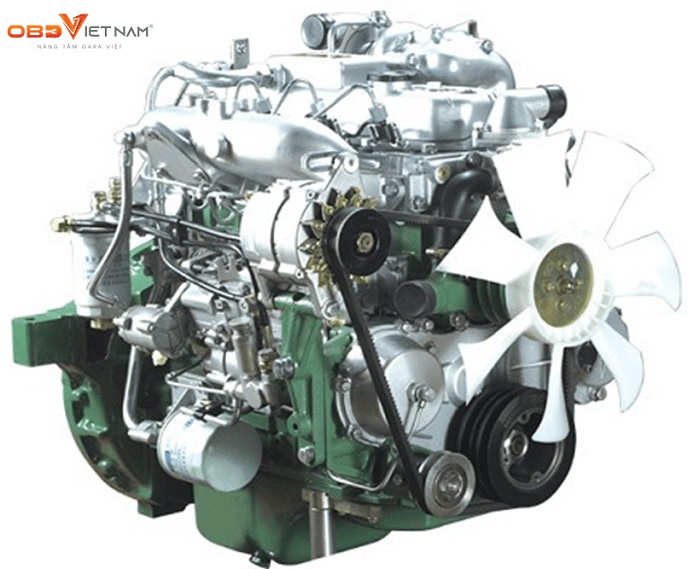

Hình 1: Hình mô phỏng động cơ 4DX22-110



NHỮNG NỘI DUNG CHÍNH CỦA ĐỒ ÁN

Đồ án này gồm 6 phần chính với các nội dung gồm:

  • Phần 1. Mục đích và ý nghĩa của đề tài
  • Phần 2. Giới thiệu chung về hệ thống tăng áp
  • Phần 3. Giới thiệu về động cơ 4DX22-110
  • Phần 4. Khảo sát hệ thống tăng áp động cơ 4DX22-110
  • Phần 5. Tính toán kiểm nghiệm hệ thống tăng áp trên động cơ 4DX22-110
  • Phần 6. Những hư hỏng và biện pháp khắc phục



MỘT SỐ HÌNH ẢNH ĐỀ TÀI: “KHẢO SÁT HỆ THỐNG TĂNG ÁP TRÊN ĐỘNG CƠ 4DX22-110”



 chia-se-do-an-o-to-khao-sat-he-thong-tang-ap-tren-dong-co-4dx22-110-obdvietnam2

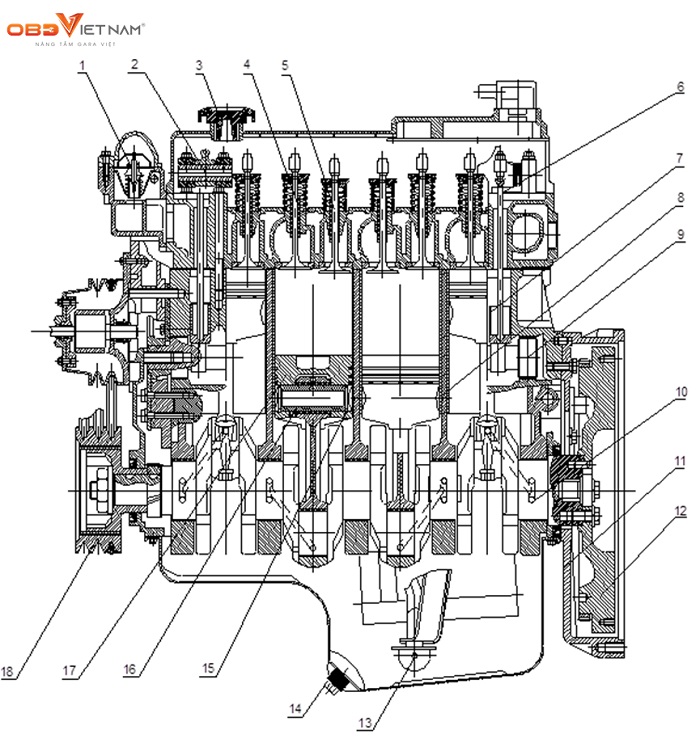

Hình 2: Mặt cắt dọc động cơ 4DX22-110



chia-se-do-an-o-to-khao-sat-he-thong-tang-ap-tren-dong-co-4dx22-110-obdvietnam3

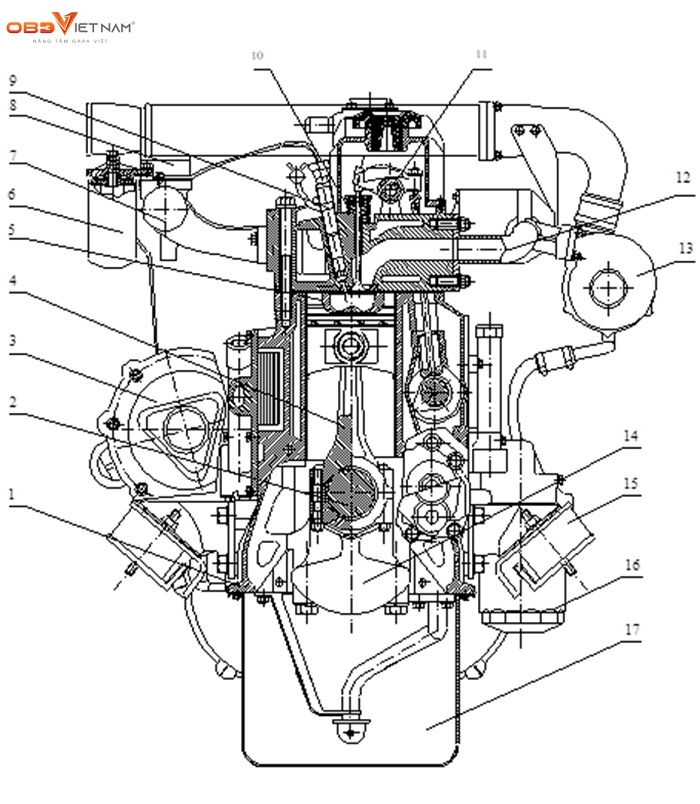

Hình 3: Mặt cắt ngang động cơ 4DX22-110



chia-se-do-an-o-to-khao-sat-he-thong-tang-ap-tren-dong-co-4dx22-110-obdvietnam4

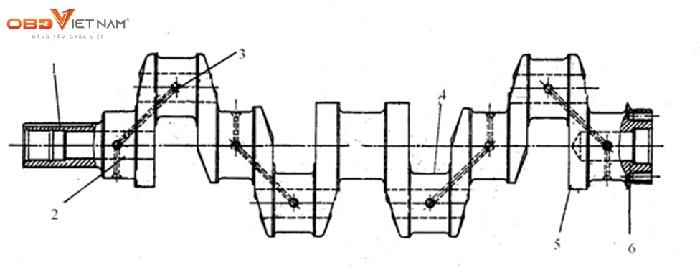

Hình 4: Kết cấu trục khuỷu động cơ



 chia-se-do-an-o-to-khao-sat-he-thong-tang-ap-tren-dong-co-4dx22-110-obdvietnam5

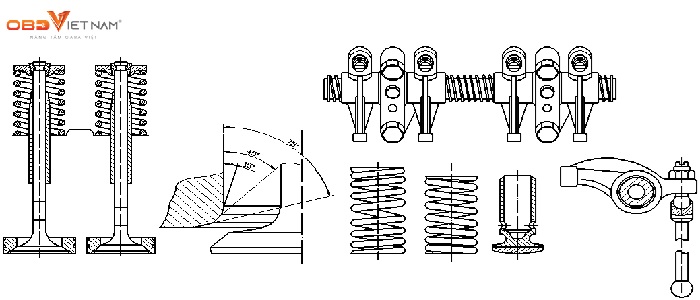

Hình 5: Cơ cấu phân phối khí của động cơ 4DX22-110



chia-se-do-an-o-to-khao-sat-he-thong-tang-ap-tren-dong-co-4dx22-110-obdvietnam6

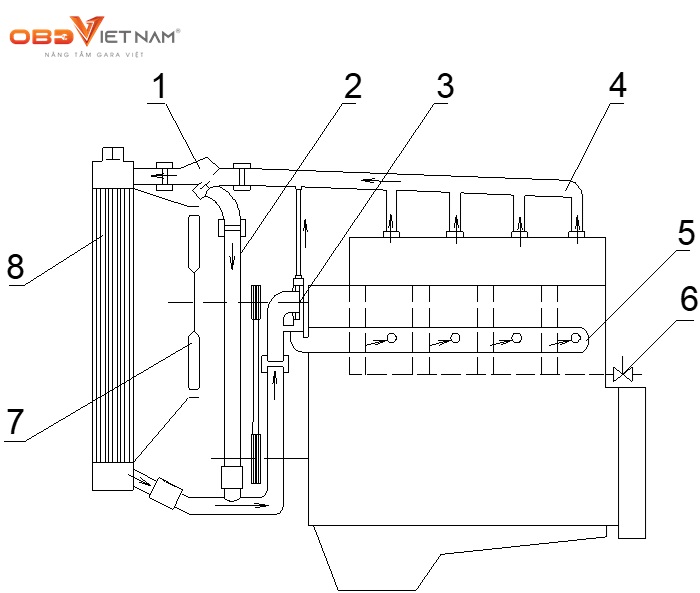

Hình 6: Sơ đồ hệ thống làm mát của động cơ  4DX22-110



DOWNLOAD ĐỀ TÀI: KHẢO SÁT HỆ THỐNG TĂNG ÁP TRÊN ĐỘNG CƠ 4DX22-110

Hi vọng với bài chia sẻ đồ án “Khảo sát hệ thống tăng áp trên động cơ 4DX22-110” sẽ giúp các bạn sinh viên có thể mang lại những kiến thức, tài liệu từ đó dễ dàng hơn trong việc làm tiểu luận ô tô hay đồ án chuyên ngành ô tô.

Bên cạnh đồ án về phun dầu – xăng điện tử, tại OBD Việt Nam còn chia sẻ nhiều tài liệu thiết thực đến các bạn như: tài liệu chuyên ngành ô tô, tài liệu máy chẩn đoán, tài liệu tiếng anh chuyên ngành ô tô, tài liệu hướng dẫn sửa chữa… Tất cả có trong CHIA SẺ TÀI LIỆU Ô TÔ

Và nếu thấy bổ ích đừng quên Share cho bạn bè và người thân đang làm việc và học tập liên quan đến ngành Kỹ thuật ô tô. Hãy theo dõi Website của OBD VIệt Nam để có thêm nhiều thông tin bổ ích nhé!
