Cẩm Nang Sửa Chữa Mã Lỗi P0500: Vehicle Speed Sensor
CẨM NANG SỬA CHỮA MÃ LỖI P0500: VEHICLE SPEED SENSOR
Thông tin xe: Toyota Hiace 2014 (2KD-FTV) - Hệ thống động cơ
P0500: Vehicle Speed Sensor / Lỗi cảm biến tốc độ xe
THÔNG TIN CHUNG MÃ LỖI P0500: VEHICLE SPEED SENSOR
1. Mô tả mã lỗi P0500: Vehicle speed sensor
Cảm biến tốc độ xe xuất ra tín hiệu 4 xung cho mỗi vòng quay của trục rôto, được quay bởi trục thứ cấp của hộp số thông qua bánh răng dẫn động. Sau khi tín hiệu này được chuyển đổi thành dạng sóng hình chữ nhật chính xác hơn bởi mạch định hình dạng sóng bên trong đồng hồ công tơ mét, sau đó nó được truyền đến Mô-đun điều khiển động cơ (ECM).
ECM xác định tốc độ xe dựa trên tần số của các tín hiệu xung này. Mã lỗi(DTC) sẽ được đặt khi tín hiệu gần như 0 km/h (0 MPH) từ cảm biến tốc độ xe được gửi đến ECM ngay cả khi xe đang được điều khiển.
“ Cẩm nang sửa chữa mã lỗi là chủ đề tổng hợp các quy trình xử lý mã lỗi trên các dòng xe được OBD Việt Nam tổng hợp và biên soạn dựa trên các tài liệu sửa chữa chuyên hãng và kinh nghiệm thực tế chi tiết theo từng bước, xem thêm chủ đề cẩm nang sửa chữa mã lỗi trên các dòng xe
Cẩm nang sửa chữa mã lỗi trên các dòng xe
2. Nguyên nhân hư hỏng mã lỗi P0500: Vehicle speed sensor
- Lỗi cảm biến tốc độ xe
- Ngắn hoặc hở mạch giắc hoặc mạch cảm biến
- Giắc điện tiếp xúc kém
- Lỗi hộp điều khiển động cơ (ECM)
3. Triệu chứng mã lỗi P0500: Vehicle speed sensor
- Sáng đèn báo lỗi động cơ
- Đồng hồ tốc độ xe có thể làm việc không đúng
- Trục trặc khi sang số
4. Vị trí cảm biến tốc độ xe
Hình 1: Cảm biến tốc độ xe

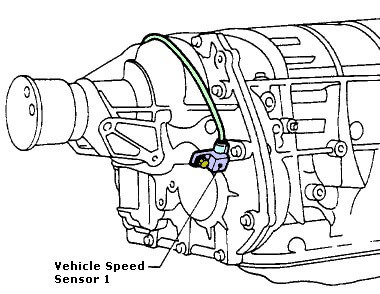

Hình 2: Vị trí cảm biến tốc độ trên xe
5. Sơ đồ mạch điện

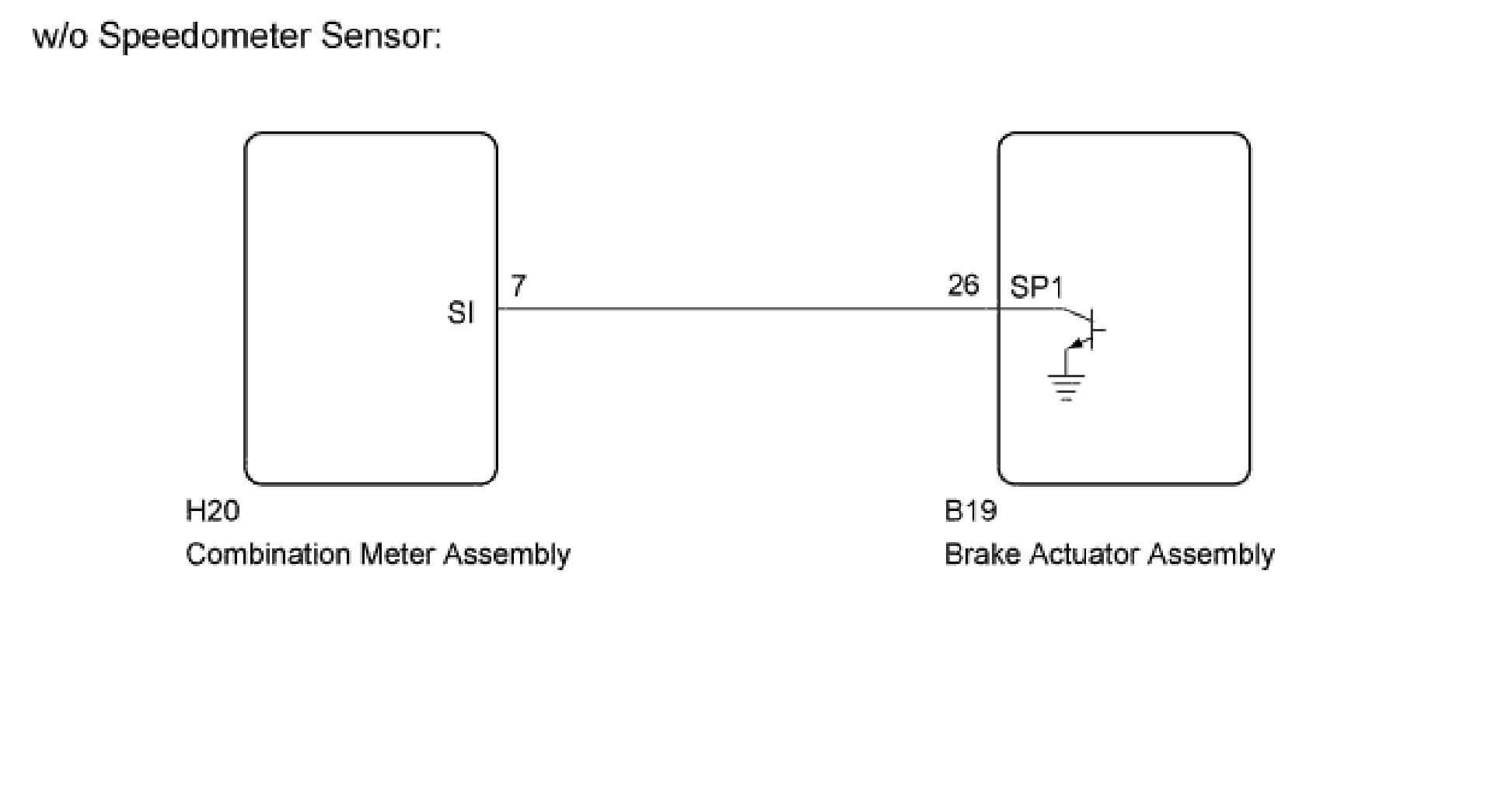

Hình 3: Sơ đồ mạch điện cảm biến tốc độ bánh xe
Hình 4: Sơ đồ mạch điện cảm biến tốc độ bánh xe
“ Trên các dòng xe hiện đại ngày nay các hệ thống điện được trang bị rất nhiều để đáp ứng nhu cầu của người sử dụng, vì vậy việc sửa chữa và bảo dưỡng các hệ thống trên xe ngày càng phức tạp. Việc có cho mình bộ phần mềm để tra cứu sơ đồ mạch điện và hướng dẫn sửa chữa là vô cùng cần thiết.
Phần mềm tra cứu sơ đồ mạch điện, hướng dẫn sửa chữa trên nhiều dòng xe
QUY TRÌNH XỬ LÝ MÃ LỖI P0500 LỖI CẢM BIẾN TỐC ĐỘ XE
1. Kiểm tra hoạt động của đồng hồ tốc độ
Lái xe và kiểm tra xem hoạt động của đồng hồ tốc độ trong cụm đồng hồ táp lô có bình thường không.
Kết quả kiểm tra
Có |
Cảm biến tốc độ xe hoạt động bình thường |
Có |
Đi đến bước tiếp theo |
Không |
Đi đến bước 7 |
2. Kiểm tra dữ liệu bằng máy chẩn đoán
- Bước 1: Kết nối thiết bị chẩn đoán chuyên hãng với cổng DLC3 trên xe
- Bước 2: Khởi động động cơ
- Bước 3: Khởi động máy chẩn đoán chuyên hãng Toyota/Lexus/Scion Toyota Mongoose
- Bước 4: Truy cập vào phần dữ liệu động động cơ “Data List”. Xem thông số dữ liệu động của cảm biến tốc độ xe
- Bước 5: Lái xe, đọc thông số dữ liệu động
Có |
Tốc độ xe hiển thị trên thiết bị chẩn đoán và màn hình đồng hồ tốc độ bằng nhau |
Có |
Đi đến bước 10 |
Không |
Đi đến bước 3 |
3. Kiểm tra mạch và giắc kết nối
- Bước 1: Ngắt kết nối giắc cụm đồng hồ táp lô
- Bước 2: Đo giá trị điện áp theo bảng dưới
Điện áp tiêu chuẩn:
Kiểm tra |
Trạng thái chìa khóa |
Thông số tiêu chuẩn |
H20-6 (+S) – Mass thân xe |
ON |
4.5 đến 5.5V |

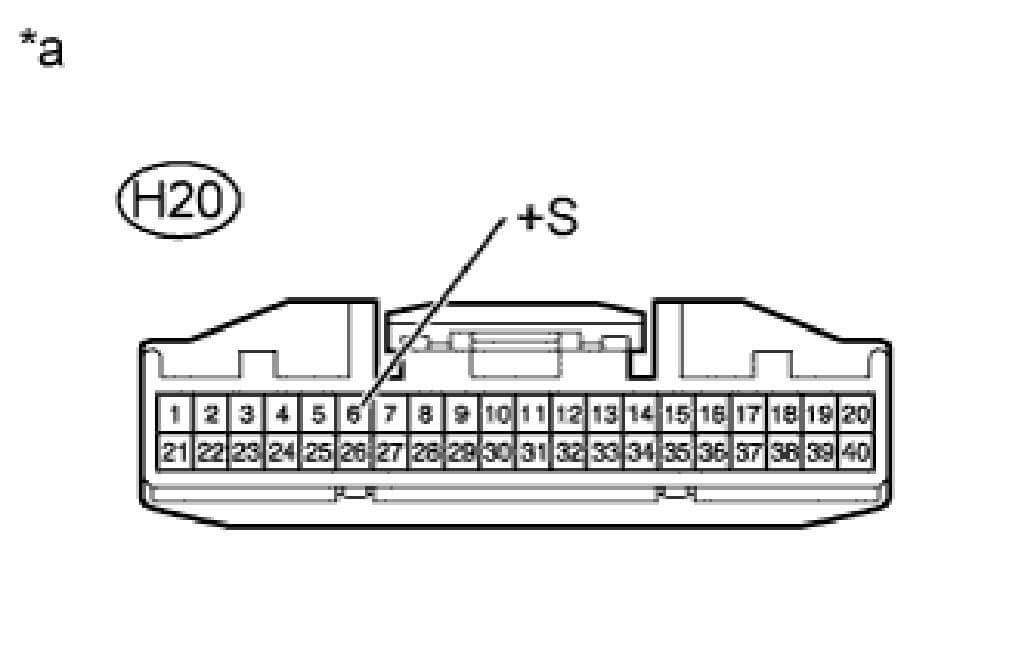

Hình 5: Kiểm tra mạch và giắc kết nối
- Bước 3: Lắp lại giắc cụm đồng hồ táp lô
Thông số đo được có đúng không?
Có |
Đi đến bước 5 |
Không |
Đi đến bước 4 |
4. Kiểm tra cụm đồng hồ táp lô (Xung tín hiệu tốc độ)
- Bước 1: Chuyển về số N
- Bước 2: Kích xe lên
- Bước 3: Kiểm tra điện áp giữa chân của cụm đồng hồ táp lô và mass thân xe khi bánh xe quay chậm
- Bước 4: Ngắt kết nối giắc cụm đồng hồ táp lô
- Bước 5: Đo giá trị điện áp theo bảng dưới
Điện áp tiêu chuẩn:
Kiểm tra |
Trạng thái chìa khóa |
Thông số tiêu chuẩn |
H20-6 (+S) – Mass thân xe |
ON |
Điện áp chuyển đổi bị gián đoạn |

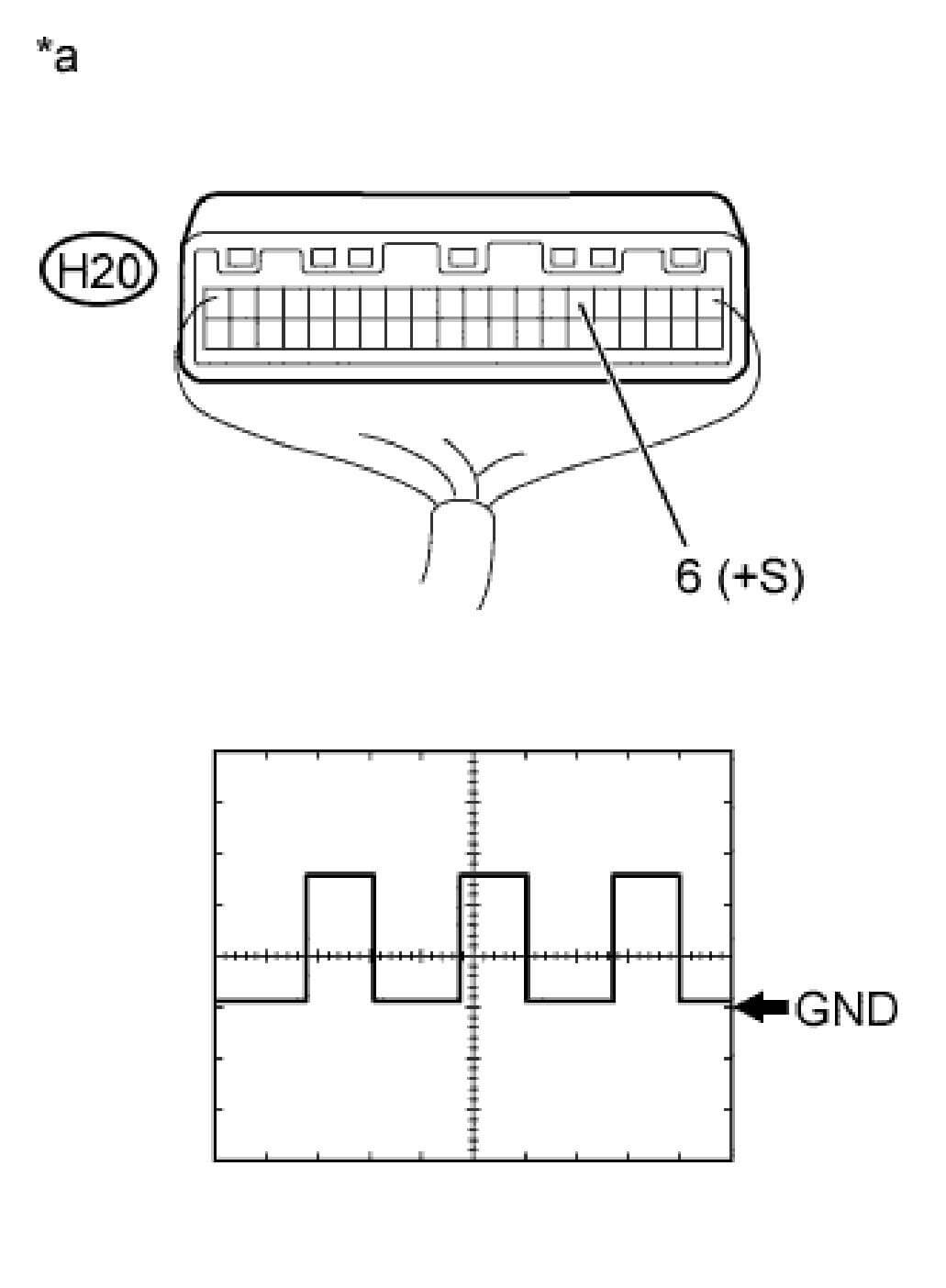

Hình 6: Kiểm tra cụm đồng hồ táp lô
Thông số đo được có đúng không?
Có |
Đi đến bước 6 |
Không |
Đi đến bước 8 |
5. Kiểm tra mạch và giắc kết nối (Cụm đồng hồ táp lô-ECM)
- Bước 1: Ngắt kết nối giắc cụm đồng hồ táp lô
- Bước 2: Ngắt kết nối giắc ECM
- Bước 3: Đo giá trị điện trở theo bảng dưới
Điện trở tiêu chuẩn:
Kiểm tra |
Trạng thái |
Thông số tiêu chuẩn |
H20-6 (+S) – B88-14 (SPD) |
Luôn luôn |
Dưới 1 Ω |
H20-6 (+S) hoặc B88-14 (SPD) – Mass thân xe |
Luôn luôn |
Lớn hơn 10 kΩ |
- Bước 4: Lắp lại giắc cụm đồng hồ táp lô
- Bước 5: Lắp lại giắc ECM
Thông số đo được có đúng không?
Có |
Đi đến bước 9 |
Không |
Đi đến bước 6 |
6. Thay hộp ECM
Thay hộp ECM
TIẾP THEO |
Đi đến bước 10 |
7. Kiểm tra mạch đồng hồ tốc độ
Kiểm tra mạch đồng hồ tốc độ
TIẾP THEO |
Đi đến bước 10 |
8. Thay thế cụm đồng hồ táp lô
Thay thế cụm đồng hồ táp lô
TIẾP THEO |
Đi đến bước 10 |
9. Sửa chữa hoặc thay thế mạch và giắc
Sửa chữa hoặc thay thế mạch và giắc
TIẾP THEO |
Đi đến bước 10 |
10. Xác nhận lại tình trạng khi đã hoàn thành việc sửa chữa
- Bước 1: Kết nối máy chẩn đoán với xe
- Bước 2: Xóa lỗi
- Bước 3: Tắt chìa khóa
- Bước 4: Nổ máy
- Bước 5: Lái xe với tốc độ trên 10km/h (6.3 mph)
- Bước 6: Vào đọc lại lỗi
- Bước 7: Xác nhận mã lỗi không còn xuất hiện nữa
Kết thúc sửa chữa
