Chia Sẻ Tài Liệu Hệ Thống Điện Thân Xe Hãng KIA
CHIA SẺ TÀI LIỆU HỆ THỐNG ĐIỆN THÂN XE HÃNG KIA
Với sự phát triển của công nghệ, ô tô ngày này được trang bị và tích hợp nhiều hệ thống điện hiện đại. OBD Việt Nam xin gửi tới Anh Em bộ tài liệu: Hệ thống điện thân xe hãng xe Kia giúp Anh Em dễ dàng tiếp cận với những hệ thống cao cấp và hiện đại ngày nay.
CHI TIẾT NỘI DUNG CỦA BỘ TÀI LIỆU ĐIỆN THÂN XE HÃNG KIA
I. Hộp điện thân xe BCM
1. Hệ thống hỗ trợ đỗ xe PAS được điều khiển bởi hộp BCM và chuông được tích hợp
2. Chức năng: điều khiển cảnh báo, báo trộm, chỉnh giờ, khóa/ mở cửa, điều khiển đèn, điều khiển gạt mưa
3. Tính năng mới: cảnh báo mở cửa sổ trời, gập/ mở gương bên ngoài, hộp BCM có cổng giữa C-CAN và B-CAN
II. Hộp cầu chì thông minh SJB
1. Chức năng: điều khiển relay được gắn bên trong, điều khiển relay bên ngoài, tín hiệu đầu vào công tắc xi nhan, điều khiển đèn với IPS
2. IPS điều khiển đèn trước, đèn sau, đèn sương mù, đèn xi nhan và SBL
3. Điều khiển xung vuông PWM: đèn cos/ pha, đèn sương mù trước, đèn chạy ban ngày DRL, đèn sau (bên ngoài)
4. Có chức năng của PCL & OCL
5. Nó có thiết bị tự động ngắt dòng rò
III. Bảng táp-lô: loại bình thường với màn hình LCD và loại cao cấp với màn hình TFT LCD
1. Không biến đổi code
2. Nhắc nhở bảo dưỡng
IV. Hộp điều khiển ghế chỉnh điện PSM
1. Hộp PSM kết nối với B_CAN
2. Nhớ 2 vị trí ghế
3. Thực hiện cài đặt vị trí giới hạn sau khi thay hộp PSM hoặc thay ghế
V. Hệ thống hỗ trợ đỗ xe PAS
1. Cảm biến loại xác định vị trí (Sensor ID Assignment type )
2. LIN thông tin với hộp BCM
3. Thể hiện trên bảng tap lô, khi cảm biến hỏng
MỘT SỐ HÌNH ẢNH CỦA TÀI LIỆU

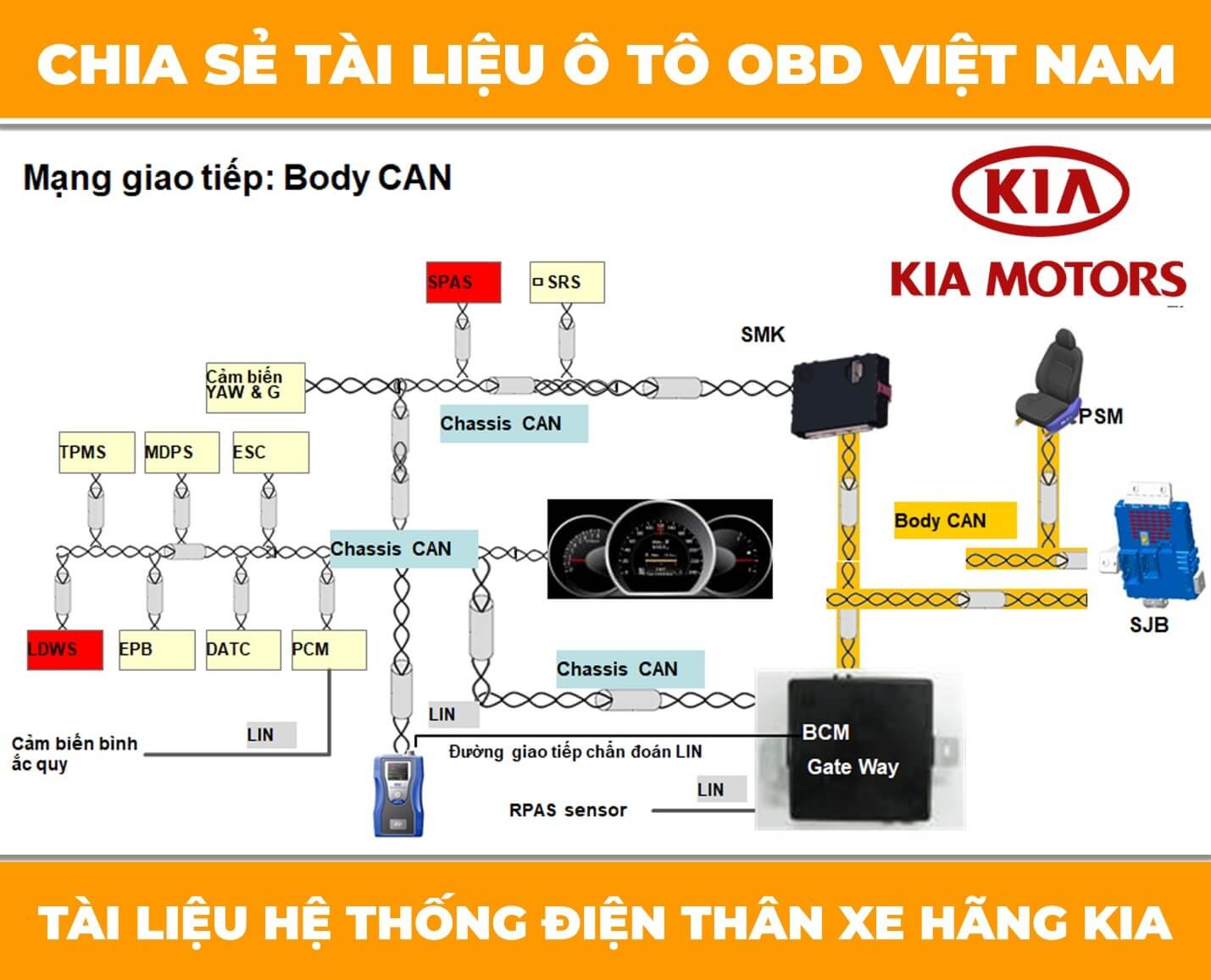

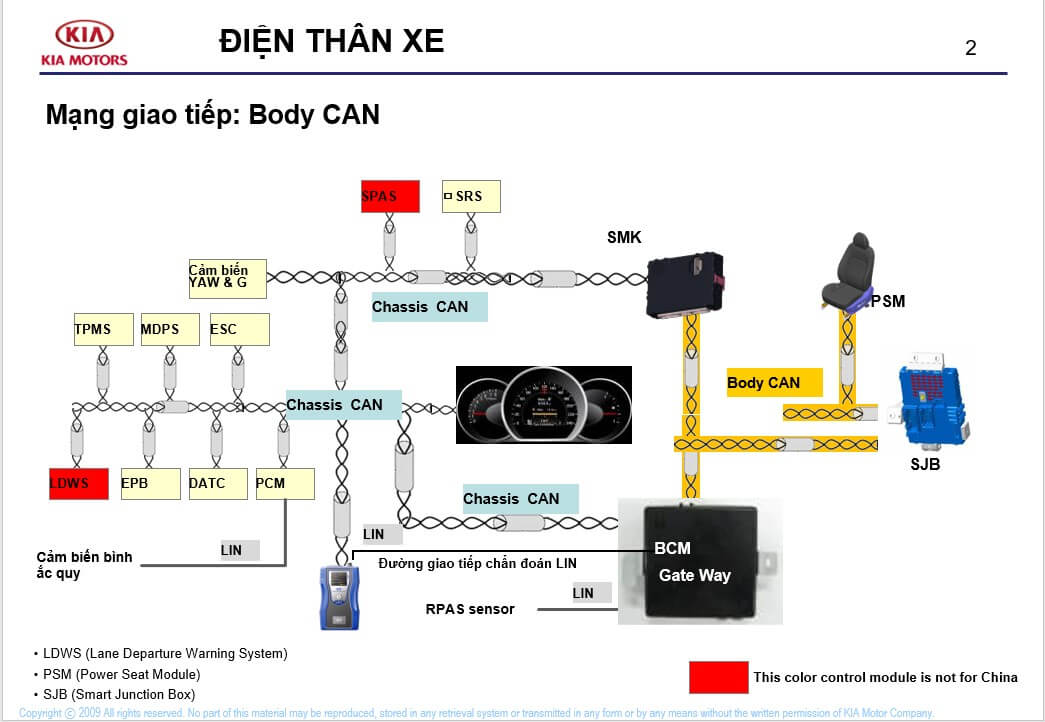

Hình 1: Mạng giao tiếp: Body Can

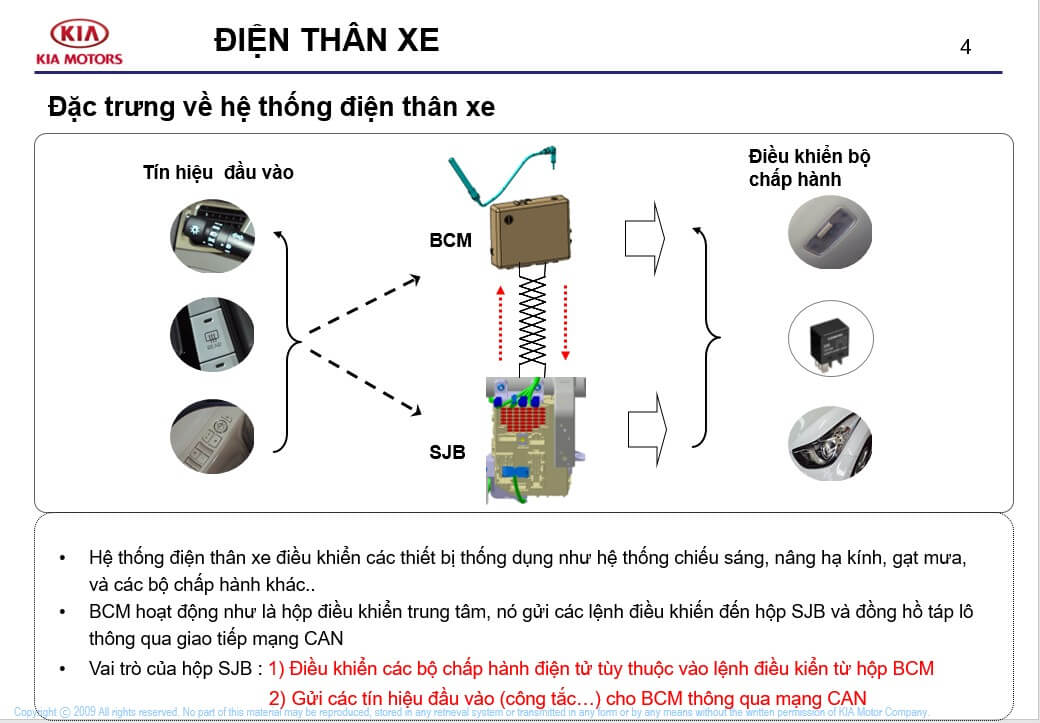

Hình 2: Đặc trưng và hệ thống điện thân xe

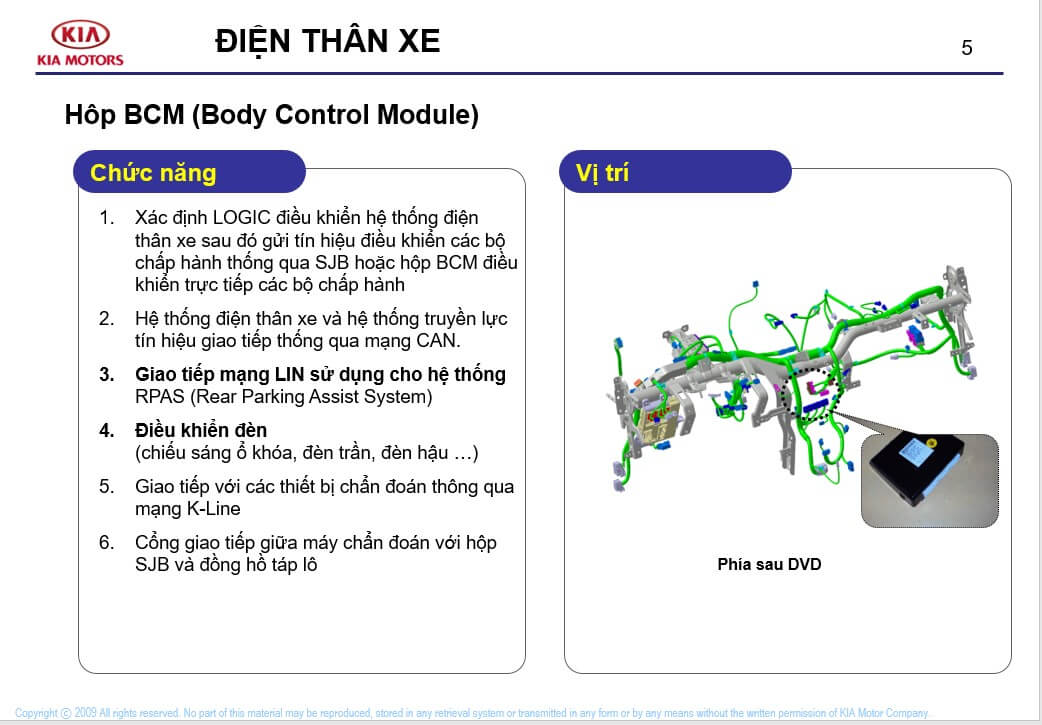

Hình 3: Hộp BCM (Body Control Module)
DOWNLOAD Tài liệu hệ thống điện thân xe, tại đây:
https://drive.google.com/file/d/1E97nGD_baUJoPzqM1XH_lAQliPl_y2U4/view?usp=sharing
Hi vọng với bộ tài liệu này sẽ giúp Anh Em có được kiến thức nền tảng của hệ thống điện thân xe để dễ dàng tiếp cận với những hệ thống cao cấp và hiện đại ngày nay.
Bên cạnh đồ án ô tô, tại OBD Việt Nam còn chia sẻ nhiều tài liệu thiết thực đến các bạn như: tài liệu chuyên ngành ô tô, tài liệu máy chẩn đoán, tài liệu tiếng anh chuyên ngành ô tô, tài liệu hướng dẫn sửa chữa… Tất cả có trong CHIA SẺ TÀI LIỆU Ô TÔ
Và nếu thấy bổ ích đừng quên Share cho bạn bè và người thân đang làm việc và học tập liên quan đến ngành Kỹ thuật ô tô. Hãy theo dõi Website của OBD VIệt Nam để có thêm nhiều thông tin bổ ích nhé !
