Chia Sẻ Đồ Án Ô Tô: Khảo Sát Hệ Thống Phân Phối Khí Trên Động Cơ G4KA



CHIA SẺ ĐỒ ÁN Ô TÔ: KHẢO SÁT HỆ THỐNG PHÂN PHỐI KHÍ TRÊN ĐỘNG CƠ G4KA



chia-se-do-an-o-to-khao-sat-he-thong-phan-phoi-khi-tren-dong-co-g4ka-obdvietnam



Vừa qua, trong chủ đề “ Chia sẻ đồ án ô tô” OBD Việt Nam đã khai thác với nhiều dạng đồ án như: Thiết kế hệ thống, khai thác hệ thống, tìm hiểu hệ thống… Trong bài chia sẻ đồ án trước, các bạn đã hiểu về dạng đồ án “Thiết kế hệ thống tăng áp” với những quy trình về tìm hiểu, tính toán và thiết kế.

Tiếp tục với chủ đề này, hôm nay chúng tôi cung cấp cho bạn đọc bài chia sẻ đồ án với chủ đề “ Khảo sát hệ thống phân phối khí trên động cơ G4KA”.

Động cơ G4KA lắp trên xe Hyundai sử dụng cơ cấu phân phối khí dùng cam kép (DOHC) với thứ tự nổ 1-3-4-2.



Trong bộ tài liệu này, bạn đọc sẽ có:

-        Bản thuyết minh đồ án

-        Hướng dẫn làm trình chiếu powerpoint

-        Bản vẽ mẫu thiết kế



NHỮNG NỘI DUNG CHÍNH CỦA ĐỒ ÁN

Đồ án này gồm 7 phần chính với các nội dung gồm:

  • Phần 1. Tổng quan về hệ thống phân phối khí trong động cơ đốt trong
  • Phần 2. Khảo sát hệ thống phân phối khí trong động cơ G4KA.
  • Phần 3. Tính toán các thông số cơ bản của cơ cấu phân phối khí.
  • Phần 4. Các phương pháp tăng công suất cho động cơ G4KA và lựa chọn phương án tối ưu.
  • Phần 5. Tính kiểm nghiệm các chi tiết trong cơ cấu phân phối khí.
  • Phần 6. Những hư hỏng và phương pháp kiểm tra sữa chữa các chi tiết trong cơ cấu.
  • Phần 7. Kết luận



MỘT SỐ HÌNH ẢNH ĐỀ TÀI:“ KHẢO SÁT HỆ THỐNG PHÂN PHỐI KHÍ TRÊN ĐỘNG CƠ G4KA”



 chia-se-do-an-o-to-khao-sat-he-thong-phan-phoi-khi-tren-dong-co-g4ka-obdvietnam1

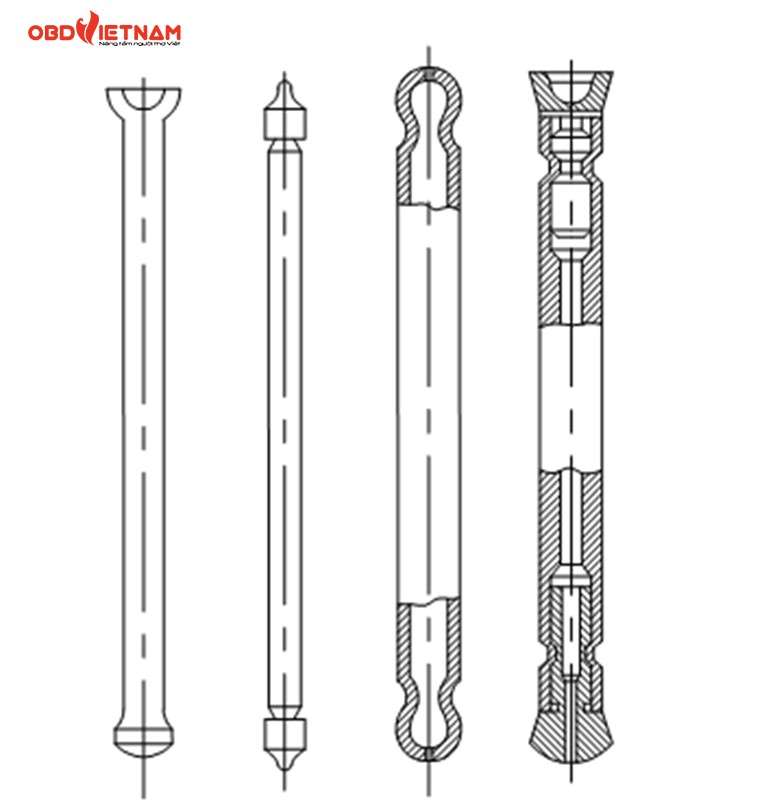

Hình 1: Các loại đũa đẩy



chia-se-do-an-o-to-khao-sat-he-thong-phan-phoi-khi-tren-dong-co-g4ka-obdvietnam2

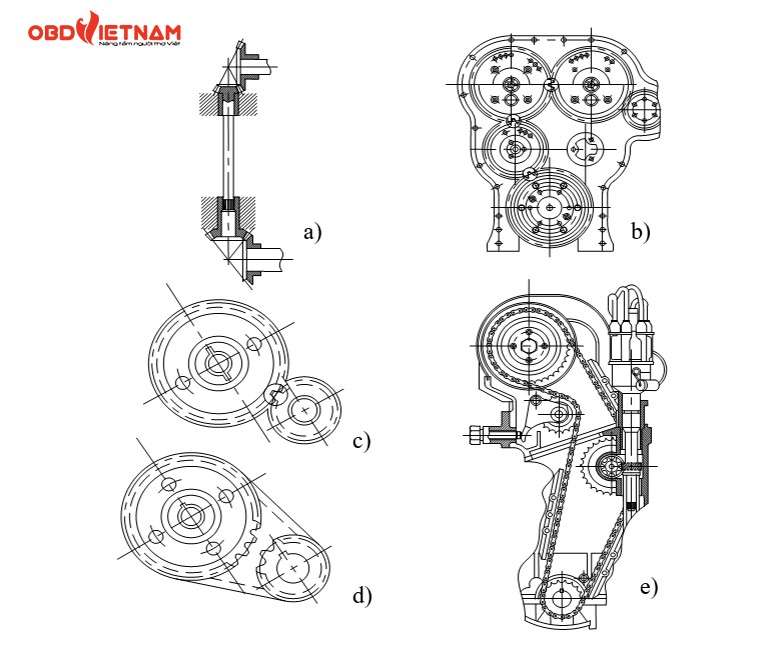

Hình 2: Các phương án dẫn động trục cam



 chia-se-do-an-o-to-khao-sat-he-thong-phan-phoi-khi-tren-dong-co-g4ka-obdvietnam3

Hình 3: Cấu tạo van điều khiển phối khí



chia-se-do-an-o-to-khao-sat-he-thong-phan-phoi-khi-tren-dong-co-g4ka-obdvietnam4

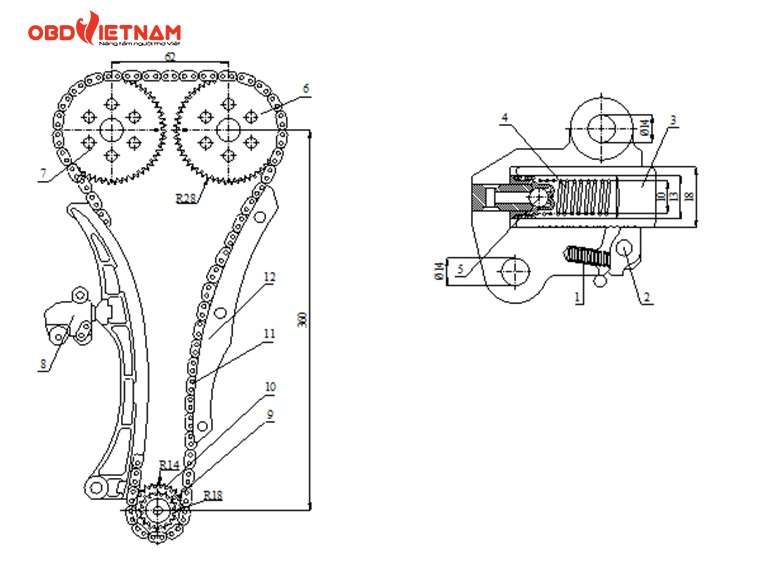

Hình 4: Hệ thống dẫn động trục cam



 chia-se-do-an-o-to-khao-sat-he-thong-phan-phoi-khi-tren-dong-co-g4ka-obdvietnam5

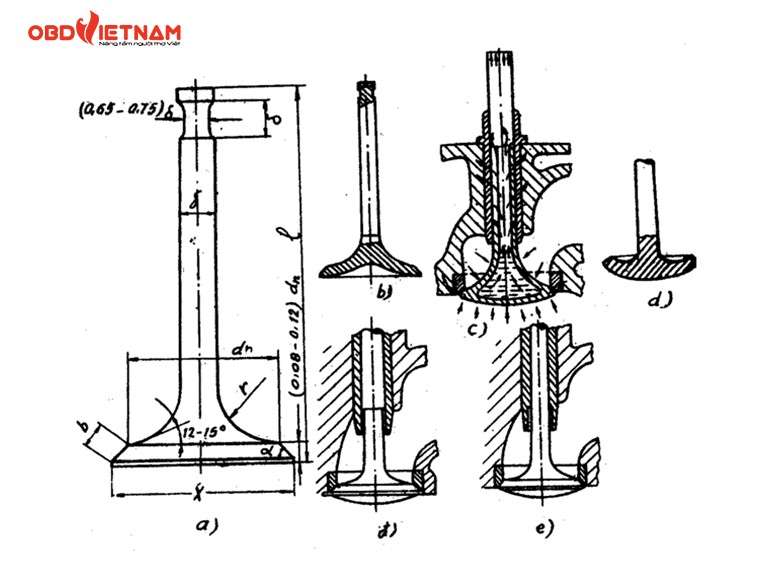

Hình 5: Kết cấu xupap



chia-se-do-an-o-to-khao-sat-he-thong-phan-phoi-khi-tren-dong-co-g4ka-obdvietnam6

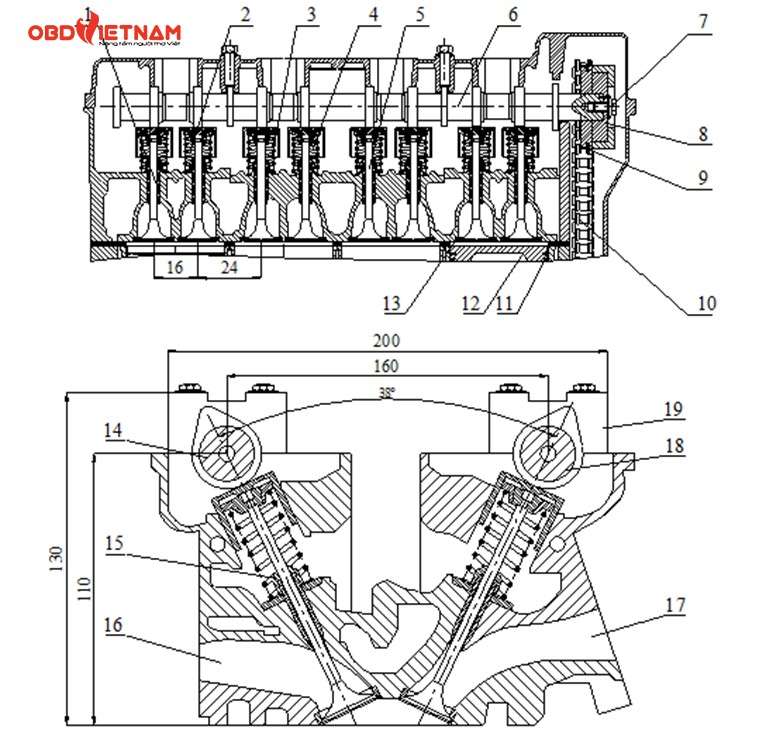

Hình 6: Sơ đồ bố trí xupap



 chia-se-do-an-o-to-khao-sat-he-thong-phan-phoi-khi-tren-dong-co-g4ka-obdvietnam7

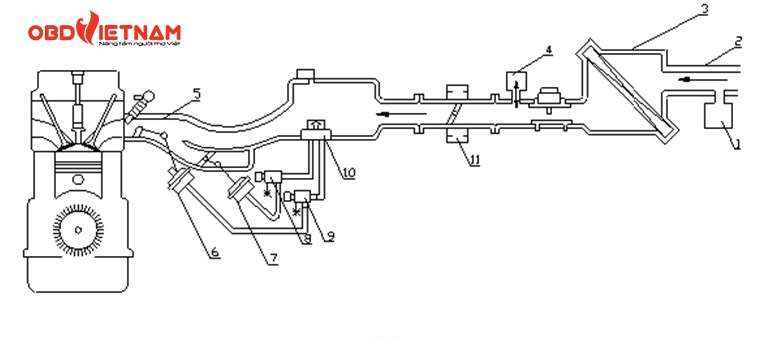

Hình 7: Sơ đồ hệ thống nạp không khí



DOWNLOAD ĐỀ TÀI: KHẢO SÁT HỆ THỐNG PHÂN PHỐI KHÍ TRÊN ĐỘNG CƠ G4KA



Hi vọng với bài chia sẻ đồ án ô tô “Khảo sát hệ thống phân phối khí trên động cơ G4KA” sẽ giúp các bạn sinh viên có thể mang lại những kiến thức, tài liệu từ đó dễ dàng hơn trong việc làm tiểu luận ô tô hay đồ án chuyên ngành ô tô.



Bên cạnh đồ án ô tô, tại OBD Việt Nam còn chia sẻ nhiều tài liệu thiết thực đến các bạn như: tài liệu chuyên ngành ô tô, tài liệu máy chẩn đoán, tài liệu tiếng anh chuyên ngành ô tô, tài liệu hướng dẫn sửa chữa… Tất cả có trong CHIA SẺ TÀI LIỆU Ô TÔ



Và nếu thấy bổ ích đừng quên Share cho bạn bè và người thân đang làm việc và học tập liên quan đến ngành Kỹ thuật ô tô. Hãy theo dõi Website của OBD VIệt Nam để có thêm nhiều thông tin bổ ích nhé !
