Tiếp nối series CHIA SẺ ĐỒ ÁN Ô TÔ hôm nay chúng ta sẽ cùng đến với Kết Cấu Động Cơ: Nhóm trục khuỷu-bạc lót-bánh đà của động cơ 6S50ME-B9 Tier II của hãng MAN B&W.
Nhiệm vụ và vấn đề cần giải quyết chính của đồ án bao gồm:
+ Phương pháp để xây dựng được bản vẽ đồ thị công , động học và động lực học.
+ Tìm hiểu và phân tích đặc điểm chung của một động cơ được chọn để tham khảo dựa theo số liệu mà đề bài đã cho.
+ Phân tích đặc điểm kết cấu và nguyên lý làm việc của nhóm chi tiết trục khuỷu, bạc lót, bánh đà.
Một số nét khái quát về động cơ 6S50ME-B9 Tier II của hãng MAN B&W
- Động cơ diesel, 2 kỳ, 6 xilanh, một hàng xilanh thẳng đứng.
- Đường kính hành trình Piston: 500 2214 mm.
- Công suất cực đại Ne =10680 Kw tại số vòng quay n = 117 vòng/phút.
- Vận tốc của piston Cm = 8,63 m/s.
- Khối lượng động cơ m = 225 tấn.
- Suất tiêu thụ nhiên liệu (sử dụng tuabin tăng áp):
+ ge = 170 g/Kw.h tại hiệu suất 100 %.
+ ge = 167 g/Kw.h tại hiệu suất 80 %.
- Áp suất hiệu dụng trung bình (MEP) bằng 21 bar.
Bộ tài liệu bao gồm:
- Chương 1: Phương pháp, tính toán xây dựng đồ thị công, động học và động lực học
- Chương 2: Phân tích đặc điểm chung của động cơ chọn tham khảo
- Chương 3: Phân tích đặc điểm kết cấu và nguyên lý làm việc của nhóm trục khuỷu-bạc lót-bánh đà
MỘT SỐ HÌNH ẢNH ĐỀ TÀI HỆ THỐNG ĐỘNG CƠ ĐỐT TRONG

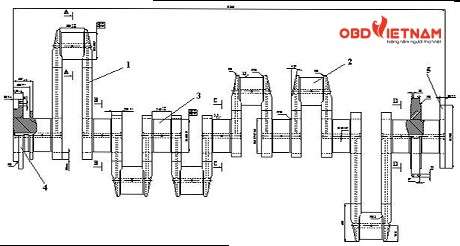

Hình 1 : Trục khuỷu

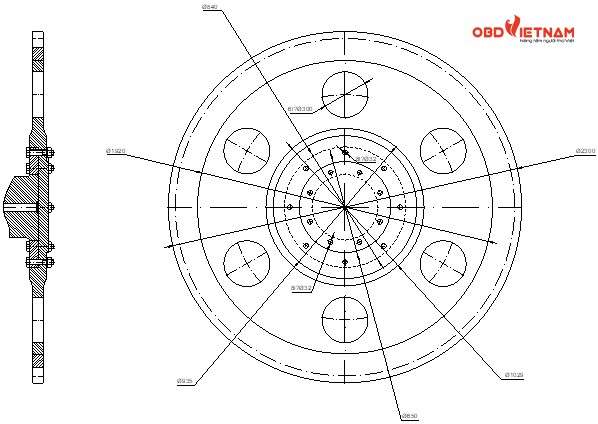

Hình 2 : Bánh đà

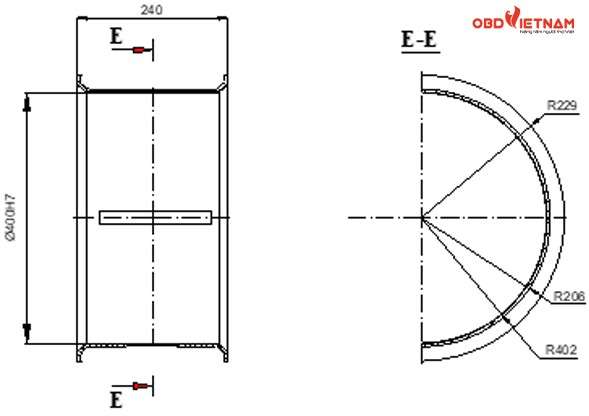

Hình 3 : Bạc lót chốt khuỷu
DOWNLOAD ĐỀ TÀI: KẾT CẤU TRỤC KHUỶU, BẠC LÓT, BÁNH ĐÀ ĐỘNG CƠ MAN, TẠI ĐÂY !!
Hi vọng với bài chia sẻ đồ án ô tô KẾT CẤU TRỤC KHUỶU, BẠC LÓT, BÁNH ĐÀ ĐỘNG CƠ 6S50ME-B9 Tier II của hãng MAN B&W sẽ giúp các bạn sinh viên có thể mang lại những kiến thức, tài liệu từ đó dễ dàng hơn trong việc làm đồ án chuyên ngành ô tô. Bên cạnh đồ án ô tô, tại OBD Việt Nam mong muốn sẽ chia sẻ tài liệu thiết thực đến các bạn như: tài liệu chuyên ngành ô tô, tài liệu máy chẩn đoán, tài liệu tiếng anh chuyên ngành ô tô, tài liệu hướng dẫn sửa chữa… Tất cả có trong CHIA SẺ TÀI LIỆU Ô TÔ.
