Chia Sẻ Đồ Án Ô Tô: Tính Toán Động Cơ Và Vẽ Đồ Thị Bằng Matlab



CHIA SẺ ĐỒ ÁN Ô TÔ: TÍNH TOÁN ĐỘNG CƠ VÀ VẼ ĐỒ THỊ BẰNG MATLAB



chia-se-do-an-o-to-tinh-toan-dong-co-va-ve-do-thi-bang-matlab-obdvietnam



Đối với đồ án tốt nghiệp với chủ đề “ Động cơ” thì có muôn hình vạn trạng các đề tài. Tuy nhiên, các đề tài đều đảm bảo bao gồm nghiên cứu đặc điểm kết cấu, tính toán nhiệt, tính toán động lực học các cơ cấu hoặc vẽ đồ thị bằng Matlab. Tiếp tục chuỗi đồ án tốt nghiệp về “ Hệ thống động cơ đốt trong”, hôm nay OBD Việt Nam sẽ đưa các bạn đến với chủ đề: “ Tính toán động cơ và vẽ đồ thị bằng Matlab”.

Đồ án này gồm 5 phần với các nội dung gồm:

Phần  I   :   Tính toán nhiệt các quá trình =>Tìm ra D,S

Phần  II  :   Tính toán động lực học và động học cơ cấu Biên Tay Quay

Phần III  :  Tính toán động lực học và động học cơ cấu phân phối khí

Phần IV  :  Tính toán các hệ thống phụ  như bôi trơn, làm mát.

Phần V  :  Chương trình vẽ đồ thị bằng Matlab



MỘT SỐ HÌNH ẢNH ĐỀ TÀI “ TÍNH TOÁN ĐỘNG CƠ VÀ VẼ ĐỒ THỊ BẰNG MATLAB”



chia-se-do-an-o-to-tinh-toan-dong-co-va-ve-do-thi-bang-matlab-obdvietnam1

Hình 1. Cơ cấu biên tay quay



chia-se-do-an-o-to-tinh-toan-dong-co-va-ve-do-thi-bang-matlab-obdvietnam2

Hình 2. Đồ thị chuyển vị của pitston X = f(α).phối vẽ bằng Matlab



chia-se-do-an-o-to-tinh-toan-dong-co-va-ve-do-thi-bang-matlab-obdvietnam3

Hình 3. Đồ thị chỉ thị vẽ bằng Matlab



chia-se-do-an-o-to-tinh-toan-dong-co-va-ve-do-thi-bang-matlab-obdvietnam4

Hình 4. Kích thước thiết kế trắc diện cam



 chia-se-do-an-o-to-tinh-toan-dong-co-va-ve-do-thi-bang-matlab-obdvietnam5

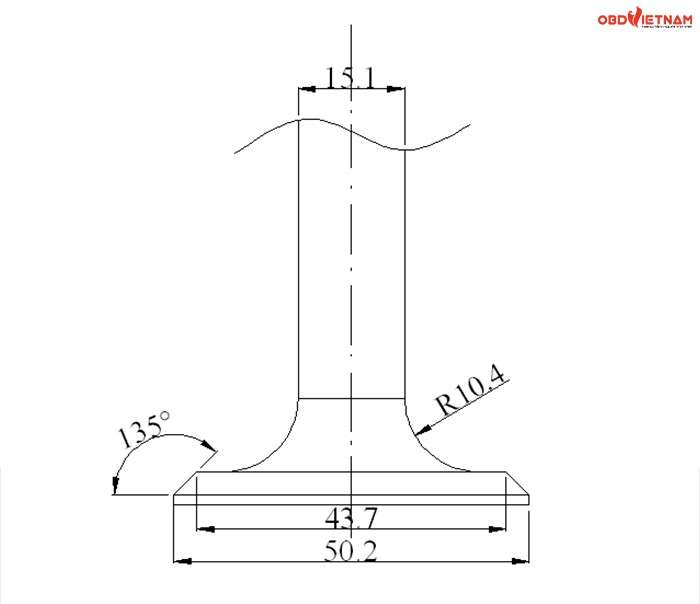

Hình 5. Kích thước thiết kế xupap



chia-se-do-an-o-to-tinh-toan-dong-co-va-ve-do-thi-bang-matlab-obdvietnam6

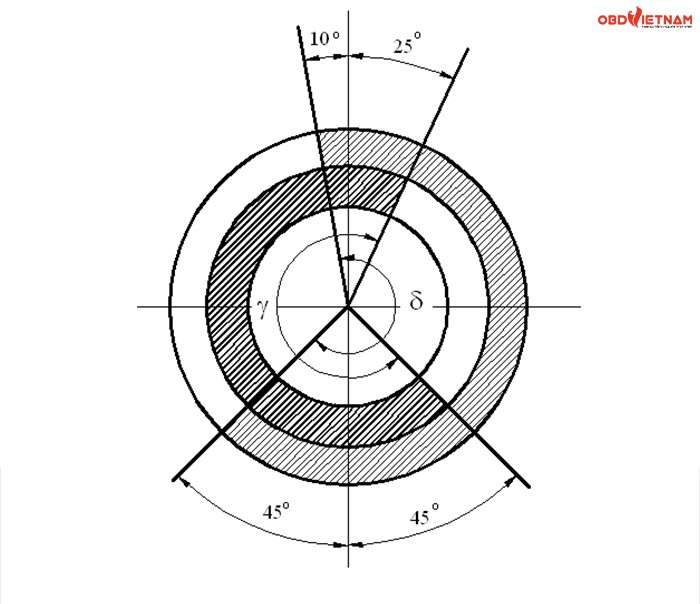

Hình 6. Đồ thị pha phân phối khí



chia-se-do-an-o-to-tinh-toan-dong-co-va-ve-do-thi-bang-matlab-obdvietnam7

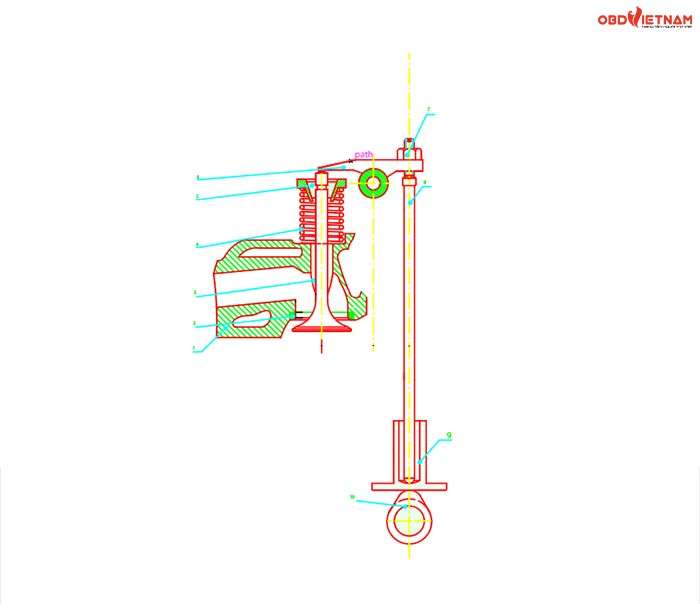

Hình 7. Bản vẽ lắp cơ cấu phân phối khí



DOWNLOAD ĐỀ TÀI: “TÍNH TOÁN ĐỘNG CƠ VÀ VẼ ĐỒ THỊ BẰNG MATLAB”, TẠI ĐÂY !!!



Hi vọng với bài chia sẻ đồ án ô tô “Tính toán động cơ và vẽ đồ thị bằng Matlab” sẽ giúp các bạn sinh viên có thể mang lại những kiến thức, tài liệu từ đó dễ dàng hơn trong việc làm tiểu luận ô tô hay đồ án chuyên ngành ô tô.



Bên cạnh đồ án ô tô, tại OBD Việt Nam còn chia sẻ nhiều tài liệu thiết thực đến các bạn như: tài liệu chuyên ngành ô tô, tài liệu máy chẩn đoán, tài liệu tiếng anh chuyên ngành ô tô, tài liệu hướng dẫn sửa chữa… Tất cả có trong CHIA SẺ TÀI LIỆU Ô TÔ



Và nếu thấy bổ ích đừng quên Share cho bạn bè và người thân đang làm việc và học tập liên quan đến ngành Kỹ thuật ô tô. Hãy theo dõi Website của OBD VIệt Nam để có thêm nhiều thông tin bổ ích nhé !
