Thông tin xe: Hyundai AeroTown (SU) D6GA 2015

P0201: TWV1 Output Open Load, Injector Coil Open - Hở mạch kim phun số 1

THÔNG TIN CHUNG MÃ LỖI P0201: TWV1 OUTPUT OPEN LOAD, INJECTOR COIL OPEN

1. Mô tả mã lỗi P0201: TWV1 Output Open Load, Injector Coil Open

Kim phun có chức năng phun một lượng nhiên liệu có áp suất cao do ECM tính toán vào buồng đốt. Ở áp suất 1,800 bar nhiên liệu được phun vào buồng đốt ở dạng tơi sương. Điện áp điều khiển kim phun lên tới 135V

Nếu góc quay của bánh đà từ 18,000 độ trở lên và giắc kết nối kim phun số 1 bị hở, ECM xác nhận đó là lỗi và mã lỗi DTC được xác lập. Nguyên nhân có thể do hở mạch chân số 66 của giắc chẩn đoán ECM, đứt cuộn dây kim phun, kết nối kém,… Điều đó sẻ gây ra thiếu công suất động cơ vì lượng nhiên liệu được giới hạn dưới 40mm³ / st trong trường hợp không an toàn. Có thể có gây hỏng động cơ nếu xe chạy trong thời gian dài với kim phun bị lỗi.

Cẩm nang sửa chữa mã lỗi là chủ đề tổng hợp các quy trình xử lý mã lỗi trên các dòng xe được OBD Việt Nam tổng hợp và biến soạn dựa trên các tài liệu sửa chữa chuyên hãng và kinh nghiệm thực tế chi tiết theo từng bước, xem thêm chủ đề cẩm nang sửa chữa mã lỗi trên các dòng xe

https://obdvietnam.vn/news/57/phan-tich-ma-loi/

2. Nguyên nhân hư hỏng mã lỗi P0201: TWV1 Output Open Load, Injector Coil Open

- Lỗi kim phun

- Ngắn hoặc hở mạch giắc kết nối kim phun

- Giắc kết nối kém

3. Triệu chứng mã lỗi P0201: TWV1 Output Open Load, Injector Coil Open

- Báo đèn Check

- Công suất động cơ giảm

- Máy nổ rung giật

4. Vị trí giắc kết nối kim phun trên xe

cam-nang-sua-chua-ma-loi-p0201-twv1-output-open-load-injector-coil-open-obdvietnam1

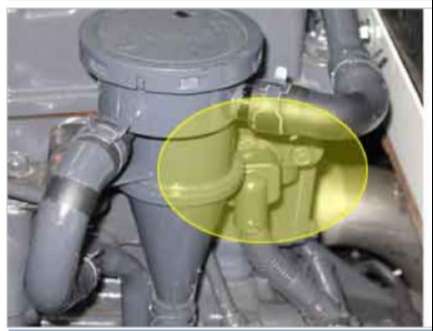

Hình 1: Vị trí giắc kết nối kim phun trên xe

Việc chẩn đoán trên các dòng xe hiện nay trở nên dễ dàng và tiện lợi hơn với sự ra đời của các dòng máy chẩn đoán, xem thêm dòng máy chẩn đoán chuyên hãng và đa năng tại đây:

5. Thông số kỹ thuật giắc kết nối kim phun

Tham số	Giá trị chuẩn
Điện trở	0.45 Ω(20℃)
Điện áp	135V
Dòng điện	18.5A

6. Sơ đồ mạch điện điều khiển kim phun trên xe

cam-nang-sua-chua-ma-loi-p0201-twv1-output-open-load-injector-coil-open-obdvietnam2

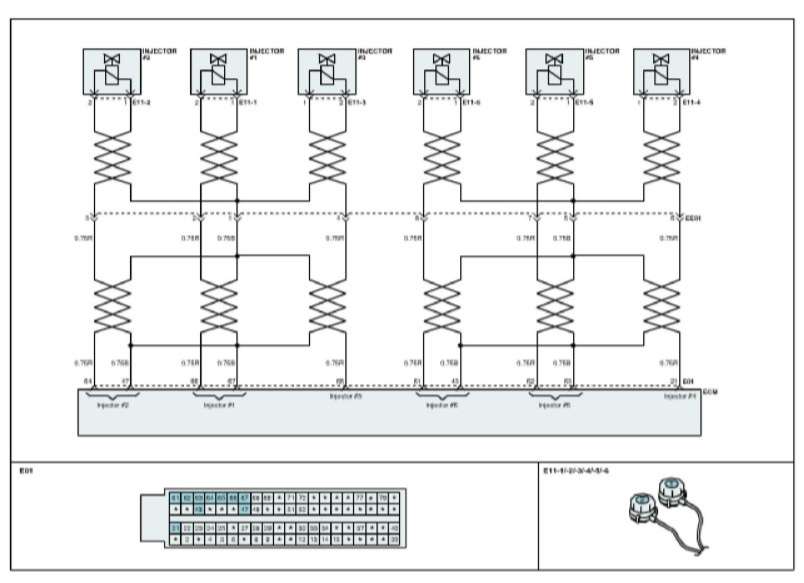

Hình 2: Sơ đồ mạch điện điều khiển kim phun trên xe

Trên các dòng xe hiện đại ngày nay các hệ thóng điện được trang bị rất nhiều để đáp ứng nhu cầu của người sử dụng, vì vậy việc sửa chữa và bảo dưỡng các hệ thống trên xe ngày càng phức tạp. Vì vậy việc có cho mình bộ phần mềm để tra cứu sơ dồ mạch điện và hướng dẫn sửa chữa là vô cùng cần thiết

Phần mềm tra cứu sơ đồ mạch điện, hướng dẫn sửa chữa trên nhiều dòng xe

QUY TRÌNH XỬ LÝ MÃ LỖI P0201: HỞ MẠCH KIM PHUN SỐ 1

1. Kiểm tra dữ liệu bằng máy chẩn đoán

- Bước 1: Kết nối thiết bị chẩn đoán với giắc kết nối

- Bước 2: Làm nóng động cơ tới nhiệt độ làm việc bình thường

- Bước 3: Tắt tất cả các tải điện và điều hòa

Theo dõi lượng phun của kim trên thiết bị

*Lưu ý: Giá trị lượng phun của kim thay đổi theo điều kiện vận hành và theo điều kiện phát hiện DTC. Trong trường hợp không an toàn, hãy nhớ kiểm tra xem giá trị của “Lượng phun” có được giới hạn dưới 40 mm³ / st

Tham số	Giá trị tham chiếu
Không tải	10.3 mm³ / st
Tại vòng tua máy 1500v/p	14.1 mm³ / st
Tại vòng tua máy 2000v/p	20.4 mm³ / st

Dữ liệu có đúng với giá trị tham chiếu?

Có	Hệ thống OK
Không	Đến bước 2.2

2. Kiểm tra nguồn cấp

cam-nang-sua-chua-ma-loi-p0201-twv1-output-open-load-injector-coil-open-obdvietnam3

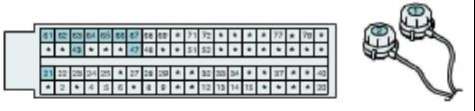

Hình 3: Kiểm tra nguồn cấp

a. Kiểm tra điện áp

- Bước 1: Tháo giắc kết nối kim phun số 1

- Bước 2: Bật chìa khóa ON, động cơ OFF

- Bước 3: Đo điện áp giữa chân số 2 của giắc kết nối kim phun số 1 với mass sườn

Thông số kỹ thuật: Xấp xỉ 12.86V

Điện áp đo được có cùng với thông số kỹ thuật?

Có	Tới bước 2.3
Không	Tới phần kiểm tra hở mạch nguồn cấp

b. Kiểm tra hở mạch nguồn cấp

- Bước 1: Tắt chìa khóa

- Bước 2: Tháo giắc kết nối kim phun số 1 và giắc kết nối ECM

- Bước 3: Đo điện trở giữa chân số 2 của giắc kết nối kim phun số 1 với chân số 66 của giắc kết nối ECM

Thông số kỹ thuật: Thông mạch

Điện trở đo được có cùng với thông số kỹ thuật?

Có	Tới phần kiểm tra ngắn mạch nguồn cấp
Không	Sửa chữa hở mạch và tới bước 3

c. Kiểm tra ngắn mạch tới nguồn cấp

- Bước 1: Tháo giắc kết nối kim phun số 1 và giắc kết nối ECM

- Bước 2: Bật chìa khóa ON, động cơ OFF

- Bước 3: Đo điện áp giữa chân số 2 của giắc kết nối kim phun với mass sườn

Thông số kỹ thuật: Dưới 0~0.1V

Điện áp đo được có cùng với thông số kỹ thuật?

Có	Tới phần kiểm tra ngắn mạch tới mass của nguồn cấp
Không	Sửa chữa ngắn mạch nguồn cấp và tới bước 3

d. Kiểm tra ngắn mạch tới mass của nguồn cấp

- Bước 1: OFF chìa

- Bước 2: Tháo giắc kết nối kim phun số 1 và giắc kết nối ECM

- Bước 3: Đo điện trở giữa chân số 2 của giắc kết nối kim phun với mass sườn

Thông số kỹ thuật: vô cùng

Điện trở đo được có cùng với thông số kỹ thuật?

Có	Tới bước 2.3
Không	Sửa chữa ngắn mạch tới mass và tới bước 3

3. Kiểm tra mạch nối mass

cam-nang-sua-chua-ma-loi-p0201-twv1-output-open-load-injector-coil-open-obdvietnam4

Hình 4: Kiểm tra mạch nối mass

a. Kiểm tra điện áp rơi

- Bước 1: Tháo giắc kết nối kim phun số 1

- Bước 2: Bật ON chìa, động cơ OFF

- Bước 3: Đo điện áp rơi giữa chấn số 1 của giắc kết nối kim phun số 1 và mass sườn

Thông số kỹ thuật: Dưới 200mV

Điện áp đo được có cùng với thông số kỹ thuật?

Có	Tới phần kiểm tra hở mạch nối mass
Không	Sửa chữa kiểm tra tình trạng nối kém và tới bước 3

b. Kiểm tra hở mạch nối mass

- Bước 1: OFF chìa

- Bước 2: Tháo giắc kết nối kim phun số 1 và giắc kêt nối ECM

- Bước 3: Đo điện trở giữa chân số 1 của giắc kết nối kim phun số 1 và chân số 47 và 67 của giắc kết nối ECM

Thông số kỹ thuật: Thông mạch (Dưới 1Ω)

Điện áp đo được có cùng với thông số kỹ thuật?

Có	Tới bước 2.4
Không	Sửa chữa hở mạch và tới bước 3

4. Kiểm tra kim phun

- Bước 1: OFF chìa

- Bước 2: Tháo giắc kết nối kim phun số 1

- Bước 3: Đo điện trở giữa chân số 1 và chân số 2 của giắc kết nối

Thông số kỹ thuật: 0.45 Ω(20 °C)

cam-nang-sua-chua-ma-loi-p0201-twv1-output-open-load-injector-coil-open-obdvietnam5

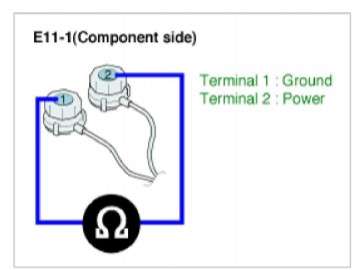

Hình 5: Đo điện trở giữa chân số 1 và chân số 2 của giắc kết nối

Điện trở đo được có cùng với thông số kỹ thuật?

Có	Tới bước 3
Không	Thay kim phun và tới bước 3

4. Kiểm tra sau sửa chữa

Sau khi sửa chữa, điều cần thiết là phải xác minh rằng lỗi đã được sửa

Kết nối thiết bị chẩn đoán chọn chế độ “Chẩn đoán mã lỗi (DTCs)” và xóa lỗi DTC

Lái xe trong điều kiện xảy ra mã lỗi

Mã lỗi có xuất hiện không?

Có	Thực hiện lại quy trình
Không	Đã khắc phục xong sự cố.

KẾT THÚC, HOÀN THÀNH QUY TRÌNH XỬ KÝ MÃ LỖI !
