CẨM NANG SỬA CHỮA MÃ LỖI B2406: AIR MIX MOTOR-DRIVER



cam-nang-sua-chua-ma-loi-b2406-air-mix-motor-driver-obdvietnam



Thông tin xe: Hyundai Elantra (MD) G 1.6 MPI

B2406: Air Mix Motor-Driver - Mô-tơ trộn gió bên tài

THÔNG TIN CHUNG MÃ LỖI B2406: AIR MIX MOTOR-DRIVER

1. Mô tả mã lỗi B2406: Air mix motor-driver

Cụm trộn gió bao gồm một mô-tơ thay đổi vị trí cửa điều hòa và một chiết áp giám sát vị trí của cửa điều hòa. Cụm trộn gió điều khiển nhiệt độ bằng cách điều khiển mô-tơ điều khiển cửa điều hòa. Chiết áp sẻ gửi vị trí của cửa điều hòa đến hộp A/C

Hộp A/C sẽ xác lập mã lỗi B2406 nếu cụm trộn gió không hoạt động theo chế độ, khi hộp A/C điều khiển trong vòng 40 giây.

Cẩm nang sửa chữa mã lỗi là chủ đề tổng hợp các quy trình xử lý mã lỗi trên các dòng xe được OBD Việt Nam tổng hợp và biến soạn dựa trên các tài liệu sửa chữa chuyên hãng và kinh nghiệm thực tế chi tiết theo từng bước, xem thêm chủ đề cẩm nang sửa chữa mã lỗi trên các dòng xe

https://obdvietnam.vn/news/57/phan-tich-ma-loi/



2. Nguyên nhân hư hỏng mã lỗi B2406: Air mix motor-driver

- Hở hoặc ngắn mạch nguồn cấp tới mô-tơ

- Lỗi cụm trộn gió bên tài

- Lỗi hộp A/C

3. Triệu chứng mã lỗi B2406: Air mix motor-driver

- Điều hòa không mát

- Không bật được điều hòa

4. Vị trí Mô-tơ trộn gió trên xe



 cam-nang-sua-chua-ma-loi-b2406-air-mix-motor-driver-obdvietnam1

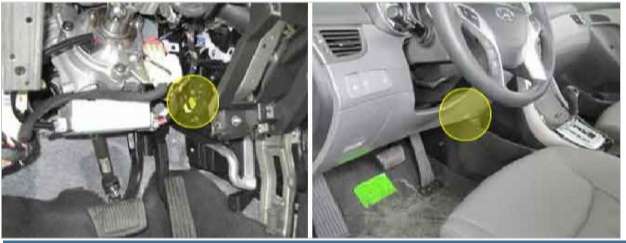

Hình 1: Vị trí Mô-tơ trộn gió trên xe



Việc chẩn đoán trên các dòng xe hiện nay trở nên dễ dàng và tiện lợi hơn với sự ra đời của các dòng máy chẩn đoán, xem thêm dòng máy chẩn đoán chuyên hãng và đa năng tại đây:



5. Thông số kỹ thuật

Vị trí cửa điều hòa

Điện áp

Mở hoàn toàn

0.3±0.15V

Đóng hoàn toàn

4.7±0.15V



6. Sơ đồ mạch điện hệ thống điều hoà trên xe



 cam-nang-sua-chua-ma-loi-b2406-air-mix-motor-driver-obdvietnam2

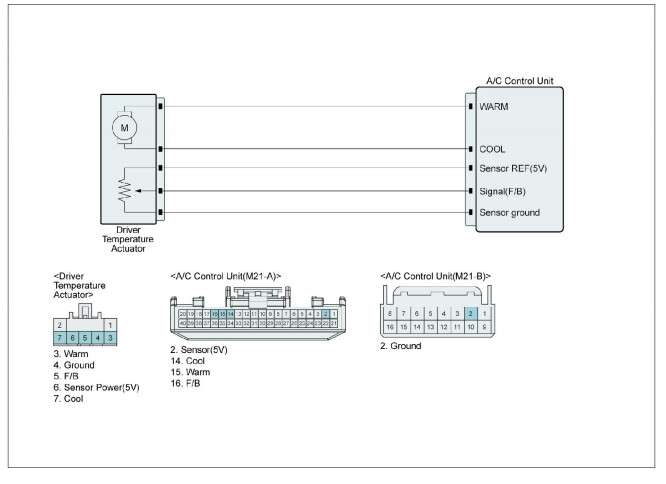

Hình 2: Sơ đồ mạch điện hệ thống điều hoà trên xe



Trên các dòng xe hiện đại ngày nay các hệ thóng điện được trang bị rất nhiều để đáp ứng nhu cầu của người sử dụng, vì vậy việc sửa chữa và bảo dưỡng các hệ thống trên xe ngày càng phức tạp. Vì vậy việc có cho mình bộ phần mềm để tra cứu sơ dồ mạch điện và hướng dẫn sửa chữa là vô cùng cần thiết

Phần mềm tra cứu sơ đồ mạch điện, hướng dẫn sửa chữa trên nhiều dòng xe



QUY TRÌNH XỬ LÝ MÃ LỖI B2406: AIR MIX MOTOR-DRIVER - MÔ-TƠ TRỘN GIÓ BÊN TÀI

1. Kiểm tra dữ liệu bằng máy chẩn đoán

- Bước 1: Kết nối thiết bị chẩn đoán với giắc kết nối

- Bước 2: Làm nóng động cơ tới nhiệt độ làm việc bình thường sau khi khởi động

- Bước 3: Giám sát tham số “Air Mix Door Potentioner – Driver -0%/50%/100%” trên thiết bị

- Bước 4: Thực hiện chức năng kích hoạt kiểm tra Air Mix Door Potentioner – Driver theo thứ tự 0%/50%/100%

Thông số kỹ thuật: Giá trị hiển thị trên data phải giống với giá trị yêu cầu thực hiện kích hoạt



cam-nang-sua-chua-ma-loi-b2406-air-mix-motor-driver-obdvietnam3

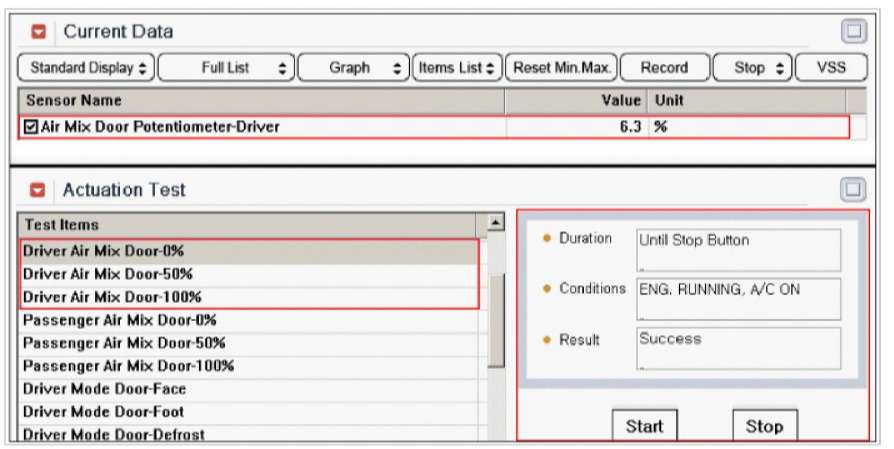

Hình 3: Giám sát tham số “Air Mix Door Potentioner – Driver trên thiết bị



Giá trị hiển thị trên data phải giống với giá trị yêu cầu thực hiện kích hoạt không?

Lỗi do xảy ra do tình trạng kết nối kém của các chi tiết hoặc bộ điều khiển
Kiểm tra xem các giắc kết nối bị lỏng, kết nối kém, bị cong, gãy, biến dạng,…
Sửa chữa và thay thế nếu cần thiết và đến bước 3

Không

Tới bước 2.2



2. Kiểm tra các chân và giắc kết nối

Nhiều sự cố trong hệ thống điện là do kết nối kém. Lỗi cũng có thể xảy ra do bị ảnh hưởng từ các hệ thống khác, bị lỗi cơ khí hoặc oxy hóa các giắc kết nối.

Kiểm tra kỹ các đầu nối xem có lỏng, kết nối kém, uốn cong, ăn mòn hoặc hư hỏng không

Đã tìm ra vấn đề?

Thực hiện sửa chữa và đến bước 3

Không

Tới bước tiếp theo



3. Kiểm tra hở mạch giắc kết nối

- Bước 1: OFF chìa

- Bước 2: Tháo giắc kết nối cụm trộn gió bên tài và giắc hộp điều khiển A/C

- Bước 3: Đo điện trở giữa chân 3 của giắc kết nối trộn gió bên tài với chân số 15 của hộp A/C

- Bước 4: Đo điện trở giữa chân 7 của giắc kết nối trộn gió bên tài với chân số 14 của hộp A/C

Thông số kỹ thuật: Dưới 1



cam-nang-sua-chua-ma-loi-b2406-air-mix-motor-driver-obdvietnam4

Hình 4: Đo điện trở giữa chân 7 của giắc kết nối trộn gió bên tài với chân số 14 của hộp A/C



Điện trở đo được có cùng với thông số kỹ thuật?

Tới phần kiểm tra ngắn mạch tới mass

Không

Kiểm tra và sửa chữa rồi đến bước 3



4. Kiểm tra ngắn mạch tới mass

- Bước 1: OFF chìa

- Bước 2: Tháo giắc kết nối cụm trộn gió bên tài và hộp A/C

- Bước 3: Đo điện trở giữa chân 3 của giắc kết nối trộn gió bên tài với mass sườn

- Bước 4: Đo điện trở giữa chân 7 của giắc kết nối trộn gió bên tài với mass sườn

Thông số kỹ thuật: Vô cùng



cam-nang-sua-chua-ma-loi-b2406-air-mix-motor-driver-obdvietnam5

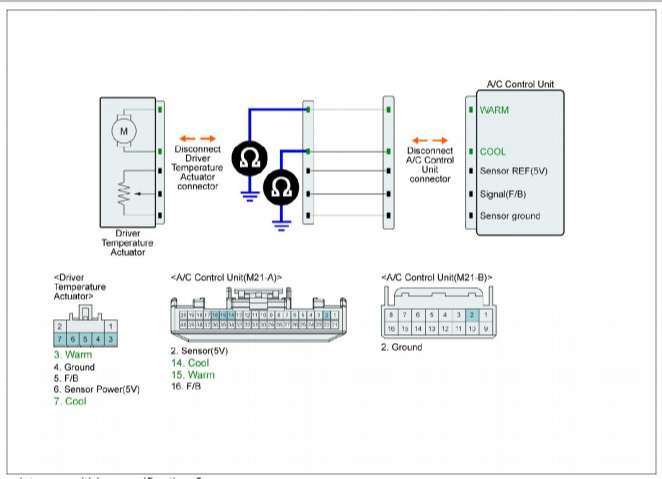

Hình 5: Đo điện trở giữa chân 3 & 7 của giắc kết nối trộn gió bên tài với mass sườn



Điện trở đo được có cùng với thông số kỹ thuật?

Tới bước tiếp theo

Không

Sửa chữa và tới bước 3



5. Kiểm tra mô-tơ

- Bước 1: OFF chìa khóa

- Bước 2: Tháo giắc kết nối cụm trộn gió bên tài và hộp A/C

- Bước 3: Kết nối chân (+) của ắc-quy (12V) vào chân số 3 và chân (-) của ắc-quy (12V) vào chân số 7 của cụm trộn gió bên tài. Và cấp ngược lại

- Bước 4: Giám sát cụm trộn gió có hoạt động đúng vị trí của mô-tơ không



cam-nang-sua-chua-ma-loi-b2406-air-mix-motor-driver-obdvietnam6

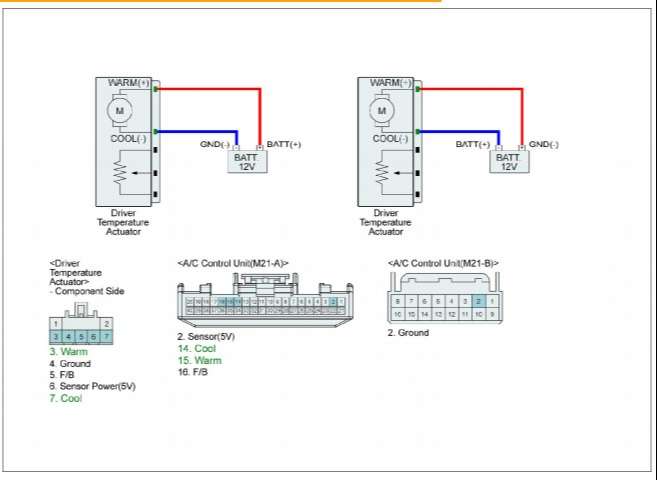

Hình 6: Kiểm tra mô tơ



Thông số kỹ thuật:

Chân cấp nguồn

Chân số 3

Chân số 7

Vị trí cửa điều hòa

12V

12V

Mass

Đóng hoàn toàn

Mass

12V

Mở hoàn toàn



Vị trí cửa điều hòa có đúng với bảng trên?

Tới phần kiểm tra chiết áp

Không

Lỗi mô-tơ kiểm tra thay thế và tới bước 3



6. Kiểm tra chiết áp

- Bước 1: OFF chìa

- Bước 2: Tháo giắc kết nối cụm trộn gió bên tài và hộp A/C

- Bước 3: Bật ON chìa

- Bước 4: Đo điện áp chân số 5 của cụm trộn gió bên tài và chân số 2 của hộp A/C

 Thông số kỹ thuật:

Vị trí cửa điều hòa

Điện áp

Mở hoàn toàn

0.3±0.15V

Đóng hoàn toàn

4.7±0.15V



Điện áp có giống với bảng trên?

Kiểm tra lại giắc kết nối và thay thế nếu cần và tới bước 3

Không

Kiểm tra lại cụm trộn gió bên tài và thay thế nếu cần và tới bước 3



7. Kiểm tra sau sửa chữa

Sau khi sửa chữa, điều cần thiết là phải xác minh rằng lỗi đã được sửa

Kết nối thiết bị chẩn đoán chọn chế độ “Chẩn đoán mã lỗi (DTCs)” và xóa lỗi DTC

Lái xe trong điều kiện xảy ra mã lỗi

Mã lỗi có xuất hiện không?

Thực hiện lại quy trình

Không

Đã khắc phục xong sự cố.

 KẾT THÚC, HOÀN THÀNH QUY TRÌNH XỬ KÝ MÃ LỖI !
