Cẩm Nang Sửa Chữa Mã Lỗi B2408: Intake Motor (LỖI MOTOR NẠP GIÓ)
CẨM NANG SỬA CHỮA MÃ LỖI B2408: INTAKE MOTOR (LỖI MOTOR NẠP GIÓ)
Thông tin xe: Hyundai Elantra 2014 1.6 MPI - B2408: Intake Motor (Lỗi motor nạp gió)
THÔNG TIN CHUNG MÃ LỖI B2408: INTAKE MOTOR
1. Mô tả chung mã lỗi B2408: Intake Motor (Lỗi motor nạp gió)
Cơ cấu chấp hành gồm có một cái motor để thay đổi vị trí cửa nạp gió và một biến trở dùng để giám sát vị trí cửa nạp gió. Khi tài xế điều khiển công tắc nạp gió, hộp điều khiển motor mở cửa nạp gió đến vị trí mặc định. (Trong chế độ FRESH (lấy gió ngoài), cửa nạp gió sẽ đóng. Trong chế độ REC (lấy gió trong) của nạp gió sẽ mở. Trong quá trình hoạt động thì biến trở sẽ gửi tín hiệu vị trí cửa nạp gió tới hộp điều khiển A/C.
Hộp điều khiển điều hòa không khí thiết lập mã lỗi DTC B2408 khi motor chưa chuyển sang chế độ điều hòa không khí trong 10 giây.
Cẩm nang sửa chữa mã lỗi là chủ đề tổng hợp các quy trình xử lý mã lỗi trên các dòng xe được OBD Việt Nam tổng hợp và biến soạn dựa trên các tài liệu sửa chữa chuyên hãng và kinh nghiệm thực tế chi tiết theo từng bước, xem thêm chủ đề cẩm nang sửa chữa mã lỗi trên các dòng xe |
2. Nguyên nhân hư hỏng mã lỗi B2408: Intake Motor (Lỗi motor nạp gió)
- Hệ thống dây điện tiếp xúc kém
- Hở mạch điều khiển
- Ngắn mạch đến mass trong mạch điều khiển
- Lỗi cơ cấu chấp hành nạp gió
- Lỗi hộp điều khiển A/C
3. Triệu chứng mã lỗi B2408: Intake Motor
- Sáng đèn báo lỗi động cơ
4. Vị trí mô-tơ nạp gió trên xe

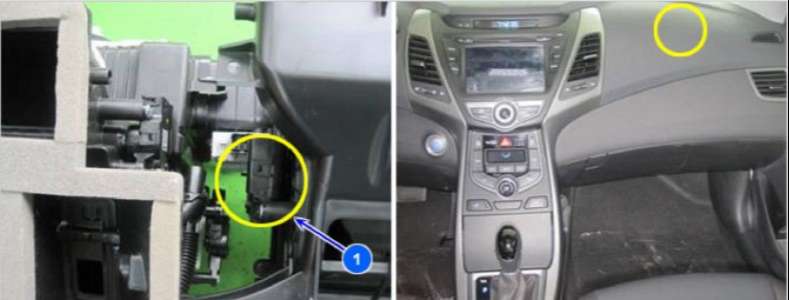

Hình 1: Vị trí mô-tơ nạp gió trên xe
|
5. Thông số kỹ thuật
Vị trí cửa nạp gió |
Điện áp |
FRE (Lấy gió trong) |
0.3 ± 0.15V |
REC ((Lấy gió ngoài) |
4.7 ± 0.15V |
6. Sơ đồ mạch điện bộ điều khiển nạp gió

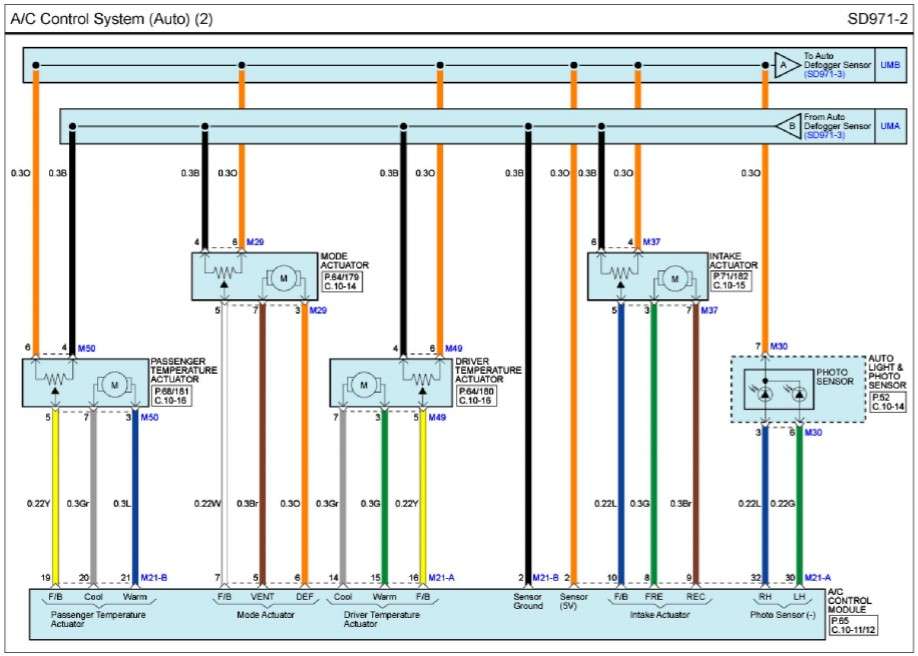

Hình 2: Sơ đồ mạch điện bộ điều khiển nạp gió
Trên các dòng xe hiện đại ngày nay các hệ thóng điện được trang bị rất nhiều để đáp ứng nhu cầu của người sử dụng, vì vậy việc sửa chữa và bảo dưỡng các hệ thống trên xe ngày càng phức tạp. Vì vậy việc có cho mình bộ phần mềm để tra cứu sơ dồ mạch điện và hướng dẫn sửa chữa là vô cùng cần thiết Phần mềm tra cứu sơ đồ mạch điện, hướng dẫn sửa chữa trên nhiều dòng xe |
QUY TRÌNH SỬA CHỮA MÃ LỖI B2408: INTAKE MOTOR
1. Kiểm tra kích hoạt cơ cấu chấp hành
- Bước 1: Để tay số vị trí P và bật khóa điện
- Bước 2: Kết nối máy chẩn đoán và lựa chọn mục “Dữ liệu động”/ “Data Analysis”
- Bước 3: Lựa chọn thông số “Biến trở nạp khí”/ “Intake Potentionmeter” trên mục “Dữ liệu hiện tại”/ “Current Data” của máy chẩn đoán
- Bước 4: Lựa chọn thông số “Kích hoạt cơ cấu chấp hành”/ “Actuation Test” lựa chọn chế độ nạp không khí theo thứ tự: Lấy gió trong/ Lấy gió ngoài
Trong quá trình thực hiện kiểm tra cơ cấu chấp hành, kiểm tra sự thay đổi vị trí ở mỗi cảm biến
Thông số kỹ thuật:
Thông số |
Giá trị |
Lấy gió trong |
Khoảng 90% |
Lấy gió ngoài |
Khoảng 10% |

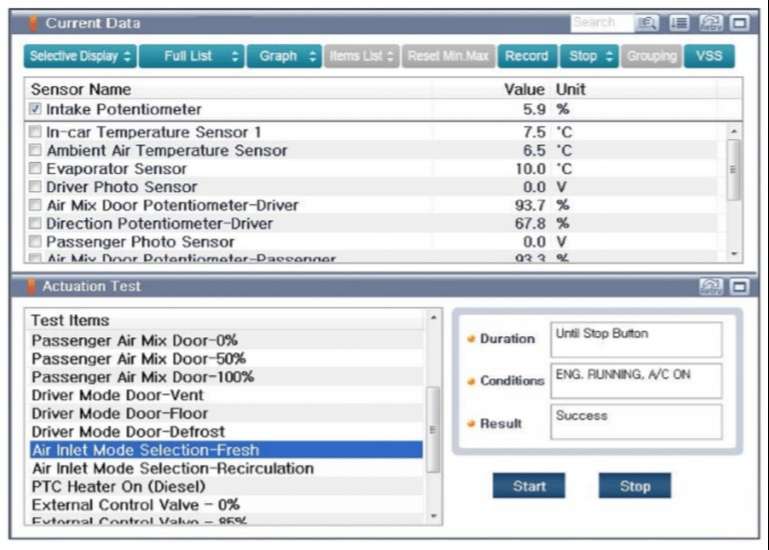

Hình 3: Kiểm tra sự thay đổi vị trí ở mỗi cảm biến
Giá trị của dữ liệu hiện tại có đúng với mỗi lần kích hoạt hay không?
CÓ |
Lỗi xảy ra thường xuyên, nguyên nhân là do giắc kết nối các cảm biến và giắc các hộp điều khiển. Hoặc chưa xóa lỗi các hộp điều khiển sau khi sửa chữa. Kiểm tra kỹ các đầu giắc kết nối xem kết nối lỏng lẻo, tiếp xúc kém, bị cong vênh, bị ăn mòn, bị nhiễm bẩn hoặc hư hỏng hay không. |
KHÔNG |
Đi đến quy trình “Kiểm tra đường dây điện” |
2. Kiểm tra giắc kết nối và chân giắc
Rất nhiều hư hỏng trong hệ thống điện mà nguyên nhân là do các chân giắc và giắc kết nối tiếp xúc kém. Lỗi cũng có thể xảy ra do bị nhiễu từ các hệ thống điện khác hoặc hư hỏng vật lý hoặc hóa học.
Kiểm tra giắc có bị lỏng, tiếp xúc kém, cong vênh, bẩn, ra ten hoặc hư hỏng.
Có tìm được vấn đề hay không?
Có |
Sửa chữa nếu cần thiết và đi tới bước “Kiểm tra xe sau sửa chữa” |
Không |
Đi đến quy trình tiếp theo |
3. Kiểm tra hở mạch trong bó dây điện
- Bước 1: Tắt khóa điện
- Bước 2: Ngắt kết nối với motor và giắc hộp điều khiển A/C chính
- Bước 3: Đo điện trở giữa chân FRE (+) trên giắc motor với chân FRE (+) trên giắc hộp điều khiển AC.
- Bước 4: Đo điện trở giữa chân REC (-) trên giắc motor với chân REC (-) trên giắc hộp điều khiển AC.
Thông số kỹ thuật: Dưới 1 Ω
Giá trị điện trở có đúng với thông số kỹ thuật hay không?
Có |
Đi đến quy trình tiếp theo |
Không |
Kiểm tra hở mạch trong bó dây điện Sửa chữa nếu cần thiết và đi đến quy trình “Kiểm tra xe sau sửa chữa” |
4. Kiểm tra ngắn mạch đến mass trong bó dây điện
- Bước 1: Tắt khóa điện
- Bước 2: Ngắt kết nối với motor và giắc hộp điều khiển A/C chính
- Bước 3: Đo điện trở giữa chân FRE (+) trên giắc motor với mass sườn
- Bước 4: Đo điện trở giữa chân REC (-) trên giắc motor với mass sườn
Thông số kỹ thuật: Không thông mạch
5. Kiểm tra motor
- Bước 1: Tắt khóa điện.
- Bước 2: Ngắt kết nối với motor và giắc hộp điều khiển A/C chính.
- Bước 3: Kết nối cọc (+) của ắc quy với chân FRE (+) của motor và cọc (-) của ắc quy với chân REC (-).
- Bước 4: Xác nhận motor hoạt động ở vị trí FRE
- Bước 5: Xác nhận motor hoạt động ở vị trí REC khi đảo vị trí sang chân (REC(+) và chân FRE(-).
Thông số kỹ thuật: Tham khảo thông số kỹ thuật theo bảng 1
Bó dây của cơ cấu chấp hành |
FRE (+) |
REC (-) |
Vị trí cửa |
Cọc bình ắc quy |
12V |
Mass |
FRE |
Mass |
12V |
REC |
*** Bảng 1: Thực hiện các chế độ của motor khi lựa chọn chân kết nối (tuân thủ an toàn khi kiểm tra)
Vị trí cửa hiển thị có gần đúng với giá trị của thông số kỹ thuật hay không?
Có |
Đi đến quy trình tiếp theo |
Không |
Thử thay thế motor chính hãng và kiểm tra bằng cách vận hành nó. Nếu thấy vẫn đề đã được sửa chữa, hãy thay thế motor chính hãng và sau đó đi đến quy trình “Kiểm tra xe sau sửa chữa” |
6. Kiểm tra biến trở
- Bước 1: Tắt khóa điện
- Bước 2: Ngắt kết nối với motor và giắc hộp điều khiển A/C chính
- Bước 3: Bật khóa điện (không khởi động động cơ)
- Bước 4: Đo điện áp giữa chân tín hiệu(F/B) giắc motor và mass sườn
Thông số kỹ thuật: Tham khảo thông số kỹ thuật trong bảng 2
Vị trí cửa nạp gió |
Điện áp |
FRE (Lấy gió trong) |
0.3 ± 0.15V |
REC ((Lấy gió ngoài) |
4.7 ± 0.15V |
7. Kiểm tra xe sau sửa chữa
- Bước 1: Sau khi sửa chữa, điêu cần thiết là phải xác minh là lỗi đã được sửa chữa
- Bước 2: Để xe ở tay số P và bật khóa điện
- Bước 3: Sau đó kết nối với máy chẩn đoán và chọn chế độ “Đọc mã lỗi” (“Diagnostic Trouble Codes (DTC)”)
- Bước 4: Sử dụng máy chẩn đoán để xóa lỗi
- Bước 5: Lái xe trong điều kiện được ghi nhận là xảy ra lỗi
- Bước 6: Sau đó kết nối với máy chẩn đoán và chọn chế độ “Đọc mã lỗi” (“Diagnostic Trouble Codes (DTC)”) để đọc lỗi lại một lần nữa
Lỗi có xuất hiện trở lại hay không?
Có |
Đi đến quy trình sửa chữa lỗi DTC |
Không |
Hệ thống bình thường |
KẾT THÚC, HOÀN THÀNH QUY TRÌNH XỬ KÝ MÃ LỖI !
