Cẩm Nang Sửa Chữa Mã Lỗi B1422 Compressor Lock Sensor Circuit

CẨM NANG SỬA CHỮA MÃ LỖI B1422 COMPRESSOR LOCK SENSOR CIRCUIT

cam-nang-sua-chua-ma-loi-b1422-compressor-lock-sensor-circuit-obdvietnam

B1422 Compressor Lock Sensor Circuit - Mạch Cảm Biến Khóa Máy Nén Điều Hòa

THÔNG TIN CHUNG MÃ LỖI B1422 COMPRESSOR LOCK SENSOR CIRCUIT

1. Mô tả mã lỗi B1422 Compressor Lock Sensor Circuit

Hộp ECM sẽ gửi tín hiệu tốc độ động cơ đến hộp điều khiển điều hòa qua mạng giao tiếp mạng CAN. Hộp điều khiển điều hòa sẽ đọc sự khác biệt giữa tốc độ máy nén và tốc độ động cơ, khi sự khác biệt trở nên quá lớn, bộ khuếch đại A/C sẽ quyết định đóng máy nén và ngắt ly hợp từ.

Cẩm nang sửa chữa mã lỗi là chủ đề tổng hợp các quy trình xử lý mã lỗi trên các dòng xe được OBD Việt Nam tổng hợp và biến soạn dựa trên các tài liệu sửa chữa chuyên hãng và kinh nghiệm thực tế chi tiết theo từng bước, xem thêm chủ đề cẩm nang sửa chữa mã lỗi trên các dòng xe

https://obdvietnam.vn/news/57/phan-tich-ma-loi/

2. Nguyên nhân hư hỏng mã lỗi B1422 Compressor Lock Sensor Circuit

Lỗi cảm biến khóa máy nén A/C
Ngắn mạch hoặc hở mạch đường dây cảm biến khóa máy nén
Giắc kết nối của cảm biến bị lỏng hoặc tiếp xúc kém
Lỗi máy nén A/C
Hộp điều khiển điều hòa bị lỗi

3. Triệu chứng mã lỗi B1422 Compressor Lock Sensor Circuit

Nổi đèn động cơ

cam-nang-sua-chua-ma-loi-b1422-compressor-lock-sensor-circuit-obdvietnam1

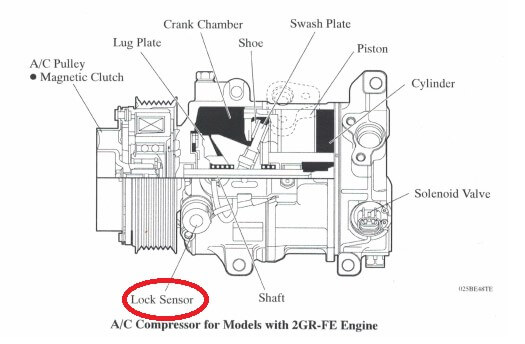

Hình 1: Vị trí cảm biến khóa máy nén điều hòa

4. Sơ đồ mạch điện điều khiển mạch cảm biến khóa máy nén điều hòa

cam-nang-sua-chua-ma-loi-b1422-compressor-lock-sensor-circuit-obdvietnam2

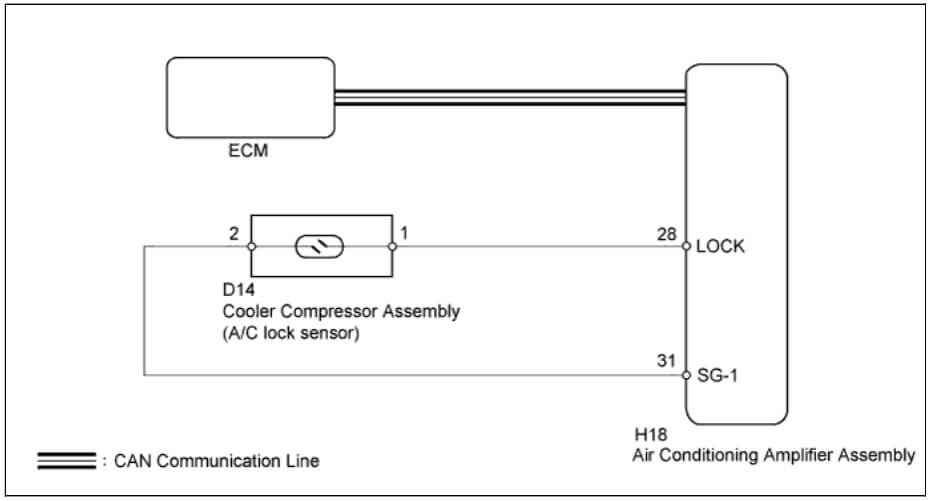

Hình 2: Sơ đồ mạch điện điều khiển mạch cảm biến khóa máy nén điều hòa

QUY TRÌNH XỬ LÝ MÃ LỖI B1422 MẠCH CẢM BIẾN KHÓA MÁY NÉN ĐIỀU HÒA

1. Kiểm tra giao tiếp mạng CAN

Dùng máy chẩn đoán để kiểm tra có mã lỗi liên quan đến mạng CAN không?

Kết quả	Bước thực hiện
Không có mã lỗi liên quan mạng CAN	Đi đến bước 2.2
Có mã lỗi liên quan đến mạng CAN	Kiểm tra đường truyền CAN và thực hiện lại quy trình

Việc chẩn doán trên các dòng xe hiện nay trở nên dễ dàng và tiện lợi hơn với sự ra đời của các dòng máy chẩn đoán, xem thêm dòng máy chẩn đoán chuyên hãng và đa năng tại đây:

2. Kiểm tra máy nén của điều hòa

- Bước 1: Tháo máy nén ra.

- Bước 2: Kiểm tra xem máy nén có bình thường không?

Có	Đi đến bước 2.3
Không	Thay máy nén điều hòa

3. Kiểm tra dây điện và giắc kết nối

- Bước 1: Ngắt kết nối giắc H18 trên hộp điều khiển điều hòa.

- Bước 2: Rút giắc D14 trên máy nén ra.

- Bước 3: Đo điện trở theo giá trị trong bảng bên dưới.

cam-nang-sua-chua-ma-loi-b1422-compressor-lock-sensor-circuit-obdvietnam3

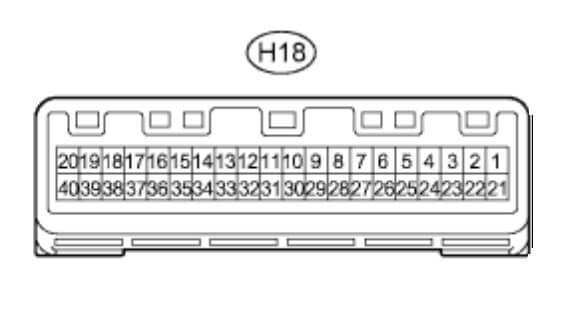

Hình 3: Hình chân giắc kết nối H18 trên hộp điều khiển điều hòa

Trên các dòng xe hiện đại ngày nay các hệ thóng điện được trang bị rất nhiều để đáp ứng nhu cầu của người sử dụng, vì vậy việc sửa chữa và bảo dưỡng các hệ thống trên xe ngày càng phức tạp. Vì vậy việc có cho mình bộ phần mềm để tra cứu sơ dồ mạch điện và hướng dẫn sửa chữa là vô cùng cần thiết

Phần mềm tra cứu sơ đồ mạch điện, hướng dẫn sửa chữa trên nhiều dòng xe

Thông số chuẩn:

Chân giắc	Thông số
Chân 28 của giắc H18 với chân 1 của giắc D14	Dưới 1Ω
Chân 31 của giắc H18 với chân 2 của giắc D14	Dưới 1Ω
Chân 28 của giắc H18 với mass sườn	10KΩ hoặc cao hơn
Chân 31 của giắc H18 với mass sườn	10KΩ hoặc cao hơn

Kết quả kiểm tra:

Kết quả	Bước thực hiện
Ok	Thay hộp điều khiển điều hòa
Không Ok	Sửa chữa, thay thế giắc kết nối hoặc dây điện

KẾT THÚC, HOÀN THÀNH QUY TRÌNH XỬ KÝ MÃ LỖI !
