Phân Tích Mã Lỗi C1552: Pig Power Supply Voltage Malfunction Trên Xe Lexus Rx350



PHÂN TÍCH MÃ LỖI C1552: PIG POWER SUPPLY VOLTAGE MALFUNCTION TRÊN XE LEXUS RX350



phan-tich-ma-loi-c1552-pig-power-supply voltage malfunction0



I. THÔNG TIN CHUNG MÃ LỖI C1552: PIG POWER SUPPLY VOLTAGE MALFUNCTION TRÊN XE LEXUS RX350

1. Mô tả mã lỗi C1552 PIG Power Supply Voltage Malfunction/ Lỗi mạch cấp nguồn chân PIG

Nếu xảy ra hư hỏng bên trong hệ thống trợ lực lái, mạch rơ le nguồn sẽ bị ngắt để dừng trợ lực lái.

Xem thêm máy chẩn đoán chuyên hãng dành cho dòng xe Toyota/Lexus. tại đây !



2. Nguyên nhân hư hỏng mạch cấp nguồn chân PIG

- Đứt cầu chì EPS

- Lỗi mạch nguồn dương PIG

- Lỗi hộp ECU trợ lực lái

Xem thêm máy chẩn đoán đa năng cao cấp, tại đây !



3. Triệu chứng nhận thấy mã lỗi C1552

- Sáng đèn cảnh báo ABS

- Sáng đèn Check Engine

4. Vị trí hộp điều khiển trợ lực lái điện



phan-tich-ma-loi-c1552-pig-power-supply voltage malfunction1

Hình 1: Vị trí hộp điều khiển trợ lực lái điện trên xe

Xem thêm phần mềm chuyên dụng - tra cứu sơ đồ mạch điện, hướng dẫn sửa chữa cho dòng xe Toyota/Lexus, tại đây !



5. Sơ đồ mạch điện - Power steering ECU



phan-tich-ma-loi-c1552-pig-power-supply voltage malfunction2

Hình 2: Sơ đồ mạch điện - Power steering ECU

Xem thêm phần mềm chuyên dụng - tra cứu sơ đồ mạch điện, hướng dẫn sửa chữa, tại đây !



II. QUY TRÌNH XỬ LÝ MÃ LỖI C1552 LỖI MẠCH CẤP NGUỒN CHÂN PIG

1. Kiểm tra dữ liệu bằng máy chẩn đoán (nguồn cấp dương PIG)

- Bước 1: Tắt khóa điện

- Bước 2: Kết nối máy chẩn đoán với cổng DLC3

- Bước 3: Bật khóa điện

- Bước 4: Khởi động máy chẩn đoán

- Bước 5: Truy cập vào các mục lựa chọn: Khung gầm/ EMPS / Dữ liệu động

- Bước 6: Lựa chọn mục “Nguồn cấp dương PIG” trong dữ liệu động và đọc các giá trị hiển thị trên máy chẩn đoán

Hiển thị trên màn hình máy chẩn đoán Mục giá trị / phạm vi Điều kiện bình thường Lưu ý khi chẩn đoán
Nguồn cấp dương PIG

Nguồn điện cấp cho motor hoạt động

- Min: 0V

- Max:20.1531 V

11V – 14V Để động cơ chạy và trợ lực lái đang hoạt động

Các giá trị được hiển thị trên máy chẩn đoán nằm trong điều kiện làm việc bình thường

Có  Thay thế ECU trợ lực lái
Không   Nếu không thì chuyển đến bước thứ 2

2. Kiểm tra dây điện và giắc kết nối (nguồn dương ắc quy của ECU trợ lực lái và mass sườn)

- Bước 1: Ngắt kết nối với giắc kết nối ECU trợ lực lái

- Bước 2: Đo điện áp theo các giá trị điện áp trong bảng dưới đây.

- Điện áp tiêu chuẩn:

Chân giắc kiểm tra Điều kiện Thông số đo kiểm
F10-1 (PIG) – Mass sườn Luôn luôn 11V – 14V

- Đo điện trở theo các giá trị điện trở trong bảng dưới đây.

  • Điện trở tiêu chuẩn:
Chân giắc kiểm tra Điều kiện Thông số đo kiểm
F10-1 (PIG) – Mass sườn Luôn luôn 11V – 14V

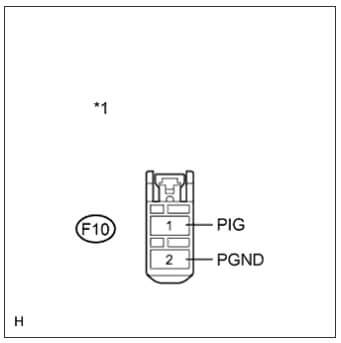

- Kiểm tra theo hình minh họa nhìn từ phía trước của giắc cái (ECU trợ lực lái)



phan-tich-ma-loi-c1552-pig-power-supply voltage malfunction3





Có  Thay ECU trợ lực lái
Không  Sửa chữa hoặc thay thế dây điện, giắc kết nối



HOÀN THÀNH, KẾT THÚC QUY TRÌNH XỬ LÝ MÃ LỖI !

Xem thêm các chủ đề phân tích mã lỗi, tại đây !




Hi vọng với bài C1552: Pig Power Supply Voltage Malfunction Trên Xe Lexus Rx350 Anh Em sẽ xử lí được mã lỗi này. Hãy theo dõi OBD Việt Nam thường xuyên để được xem những bài viết chất lượng từ chủ đề ô tô nhé !
